کابل شبکه چیست

کابل شبکه نوعی کابل است که دستگاه ها را به اترنت یا دیگر انواع شبکه متصل می کند. این یک بخش اساسی از هر زیرساخت فناوری اطلاعات است، چه در خانه و چه در یک تجارت. از آنجایی که امروزه بسیاری از چیزها به شبکه ها متکی هستند، از کامپیوتر گرفته تا تلویزیون های هوشمند و هر چیز دیگری، کابل های شبکه شما باید به درستی کار کنند. نگاهی گذرا به برخی از مشخصات اولیه در مورد این تکه فناوری می تواند به شما در درک اینکه چرا برای اهداف شبکه بسیار ضروری است کمک کند:

تعریف کابل کشی شبکه

کابل کشی شبکه زیرساخت فیزیکی است که رایانه ها و سایر دستگاه ها را به یک شبکه متصل می کند. می‌تواند توسط بخش فناوری اطلاعات شما یا یک متخصص خارجی نصب شود، اما صرف نظر از اینکه چه کسی نصب را انجام می‌دهد، اطمینان از نصب صحیح کابل‌کشی شبکه ضروری است.

یک شبکه با طراحی ضعیف می تواند باعث از بین رفتن یا خرابی داده ها شود. برای جلوگیری از تأثیر این مشکلات بر شما و کسب و کارتان، ما توضیح خواهیم داد که کابل کشی شبکه چیست و چرا نصب صحیح آن بسیار مهم است.



لینک پیشنهادی: شما همچنین می توانید برای آشنایی با دلایل متصل نشدن لپ تاپ به وای فای، مقاله “چرا لپ تاپ به وای فای وصل نمی شود” مطالعه نمایید.



چرا کابل کشی شبکه مهم است؟

کابل کشی شبکه ستون فقرات شبکه شما است. این مجرایی است که به سخت افزار شبکه شما اجازه می دهد تا با یکدیگر ارتباط برقرار کند و همچنین رسانه ای است که داده ها را از یک دستگاه به دستگاه دیگر منتقل می کند. به طور خلاصه، زیرساخت به شما امکان می دهد دستگاه های شبکه خود را به هم متصل کنید تا بتوانند اطلاعات یا منابعی مانند چاپگر یا دسترسی به اینترنت را به اشتراک بگذارند.

کابل کشی شبکه بخش مهمی از هر شبکه است. این نحوه ارتباط رایانه ها و دستگاه هایی است که به شبکه متصل هستند با یکدیگر ارتباط برقرار می کنند. بدون کابل های شبکه، ارسال یا دریافت داده برای هر دستگاهی در شبکه شما غیرممکن خواهد بود. به همین دلیل مهم است که بدانید به چه نوع کابلی برای شبکه خود نیاز دارید و چرا باید هنگام ساخت یا ارتقاء شبکه کسب و کار خود، روی کابل کشی با کیفیت بالا سرمایه گذاری کنید.

انواع کابل کشی شبکه

برای درک کابل کشی شبکه و اهمیت آن، باید انواع مختلف کابل های شبکه موجود را بشناسید. چهار نوع اصلی کابل شبکه به شرح زیر است:

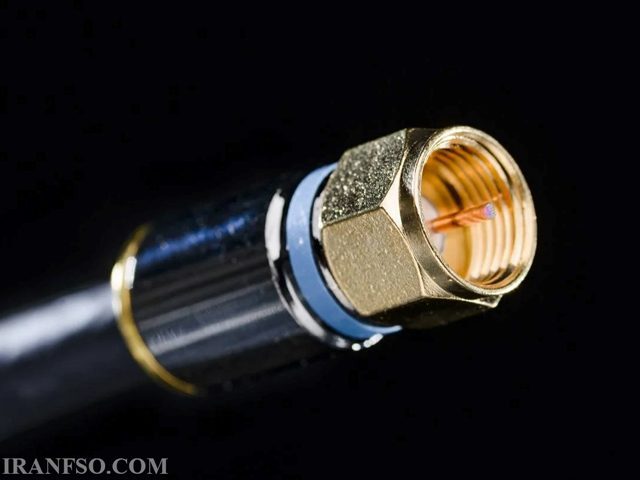

کابل هممحور

کابل‌های هم محور یا “Coaxial Cable” کابل‌هایی هستند که برای انتقال سیگنال‌های الکتریکی و امواج رادیویی استفاده می‌شوند. این کابل‌ها از دو لایه موازی با فاصله یکدیگر تشکیل شده‌اند که هر دو به یک مرکز مشترک متصل می‌شوند. لایه مرکزی کابل هم محور به عنوان رسانه‌ای برای انتقال سیگنال الکتریکی عمل می‌کند و لایه خارجی آن به عنوان یک پوشش سیگنال و محافظت کننده عمل می‌کند. در ادامه، توضیحات بیشتری در مورد ویژگی‌ها و کاربردهای کابل‌های هم محور ارائه می‌شود:

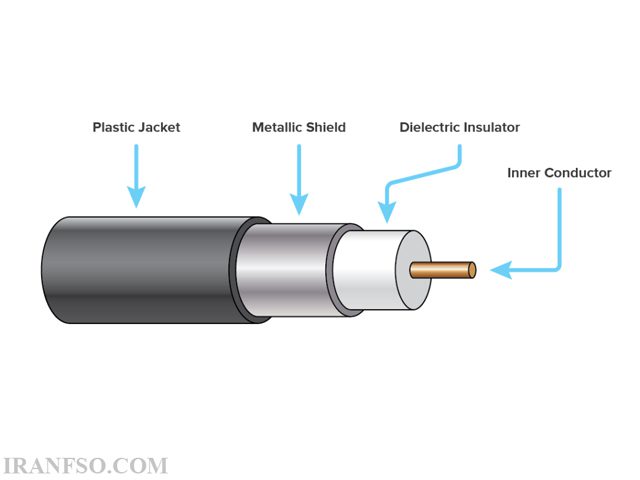

1. ساختار لایه‌ها:

– لایه مرکزی (Inner Conductor): این لایه از مواد رسانا مانند مس تشکیل شده است و جریان الکتریکی را انتقال می‌دهد.

– عایق (Dielectric): این لایه بر روی لایه مرکزی قرار می‌گیرد و از مواد غیررسانا تشکیل شده است. وظیفه اصلی آن ایجاد فاصله بین لایه مرکزی و لایه خارجی و کاهش از دست دادن انرژی سیگنال الکتریکی است.

– لایه خارجی (Outer Conductor): این لایه از مواد فلزی مانند مس یا آلومینیوم تشکیل شده و به عنوان پوشش محافظتی برای کابل عمل می‌کند.

– پوشش خارجی (Outer Jacket): این لایه نسبت به عوامل محیطی محافظت می‌کند و کابل را از خرابی‌های مکانی و شیمیایی محافظت می‌کند.

2. مزایا:

– توانایی انتقال فرکانس بالا: کابل‌های هم محور توانایی انتقال فرکانس‌های بالا را دارند و برای انتقال سیگنال‌های ماهواره‌ای، تلویزیون کابلی، اینترنت کابلی و انتقال داده‌های شبکه‌های کامپیوتری استفاده می‌شوند.

– مقاومت در برابر نویز: به دلیل ساختار محکم و پوشش محافظتی، کابل‌های هم محور مقاومت خوبی در برابر نویز و تداخل‌های الکترومغناطیسی دارند.

3. کاربردها:

– انتقال تلویزیون کابلی (Cable TV)

– انتقال اینترنت کابلی (Cable Internet)

– انتقال داده در شبکه‌های کامپیوتری

– انتقال سیگنال‌های ماهواره‌ای

– استفاده در دستگاه‌های اندازه‌گیری و تجهیزات تست و اندازه‌گیری

کابل‌های هم محور به دلیل مزایایی که ارائه می‌دهند، هنوز در بسیاری از کاربردهای مختلف مورد استفاده قرار می‌گیرند. با این حال، در برخی موارد به دلیل اندازه و وزن نسبت به فناوری‌های دیگر مثل فیبر نوری جایگزین شده‌اند.



لینک پیشنهادی: شما همچنین می توانید برای آگاهی از آدرس آی پی (IP Address) لپ تاپ، مقاله “چگونه از آدرس IP خود مطلع شویم ؟” مطالعه نمایید.

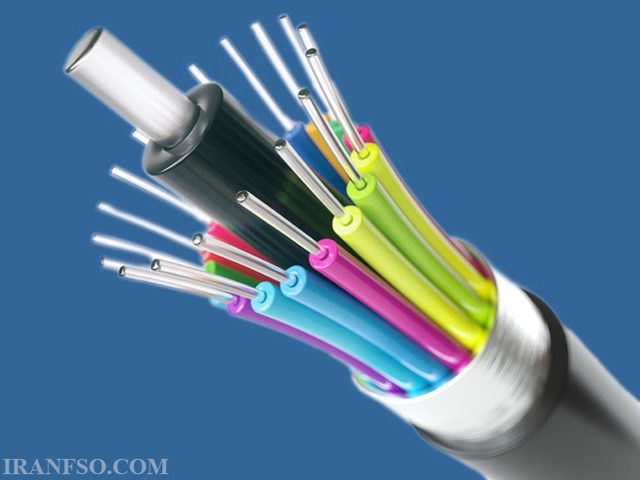

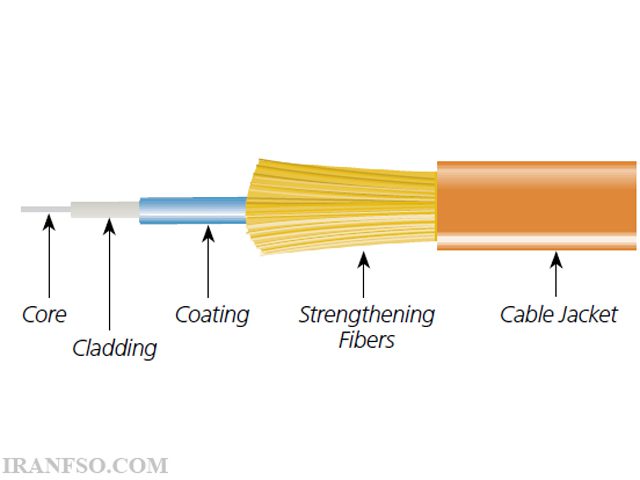

کابل فیبر نوری

کابل‌های فیبر نوری (Fiber Optic Cables) وسیله‌های انتقال داده و اطلاعات هستند که از نور به عنوان میانه انتقالی برای ارسال اطلاعات به طول مسافت‌های طولانی استفاده می‌کنند. این کابل‌ها از یک یا چند رشته نوری (فیبر نوری) تشکیل شده‌اند که نور را به طور بازتابی از دیواره‌های داخلی فیبر منعکس می‌کنند. در ادامه، ویژگی‌ها و کاربردهای کابل‌های فیبر نوری را بیشتر بررسی می‌کنیم:

1. پهنای باند بالا: یکی از مزیت‌های اصلی کابل‌های فیبر نوری، پهنای باند بالایی است که ارائه می‌دهند. این به معنی این است که می‌توانند حجم زیادی از داده را با سرعت بالا انتقال دهند. این ویژگی مخصوصاً در ارتباطات داده‌ای، شبکه‌های اینترنت، تلفنی و تلویزیون اچ‌دی (HDTV) بسیار مهم است.
2. سرعت بالا: کابل‌های فیبر نوری قابلیت انتقال داده با سرعت‌های بسیار بالا را دارند. به عنوان مثال، فیبر نوری اسمی اغلب با سرعت‌های 10 گیگابیت در ثانیه (Gbps)، 25 Gbps، 40 Gbps، 100 Gbps و حتی بالاتر پشتیبانی می‌کند.
3. کاهش تداخل الکترومغناطیسی: از آنجا که اطلاعات به صورت نوری انتقال می‌یابند و نیاز به جریان الکتریکی ندارند، کابل‌های فیبر نوری به خوبی در مقابل تداخل‌های الکترومغناطیسی و اختلالات الکتریکی مقاوم هستند.
4. سرعت بالا برای انتقال اطلاعات برابر با فاصله طولانی: فیبر نوری به دلیل کمبود انتشار و تضعیف نور در طول مسافت‌های طولانی، مناسب برای انتقال اطلاعات در فواصل بزرگ است. این ویژگی مهم در شبکه‌های انتقال داده بین شهری و بین‌المللی است.
5. خفیف و مقاومت در برابر اشعه X و تشعشعات: کابل‌های فیبر نوری خفیف هستند و از موادی که در مقابل تشعشعات و اشعه X مقاومت دارند، ساخته شده‌اند. این ویژگی موجب می‌شود که برای ارتباطات پزشکی و ارتباطات فضایی مناسب باشند.
6. استفاده در محیط‌های صنعتی: کابل‌های فیبر نوری معمولاً در محیط‌های صنعتی نیز مورد استفاده قرار می‌گیرند، زیرا مقاومت در برابر شرایط محیطی سخت و تغییرات دما دارند.
7. اهمیت امنیت: به دلیل معمول بودن تداخل ناممکن نور در فیبر نوری، اطلاعاتی که از این کابل‌ها انتقال می‌یابند به طور طبیعی از نظر امنیتی بهتر از سیگنال‌های الکتریکی حفظ می‌شوند.

کابل‌های فیبر نوری برای ارتباطات بسیاری از دامنه‌ها، از ارتباطات تلفنی و اینترنت تا شبکه‌های مخابراتی و ارتباطات فضایی، بسیار مهم و اساسی هستند. آن‌ها به دلیل مزایایی که ارائه می‌دهند، به عنوان انتخاب اصلی برای انتقال داده‌ها در فواصل طولانی و سرعت‌های بالا مورد توجه قرار می‌گیرند.



لینک پیشنهادی: شما همچنین می توانید برای آشنایی با نحوه اتصال دو لپ تاپ از طریق وای فای، مقاله “اتصال 2 لپ تاپ از طریق وای فای” مطالعه نمایید.

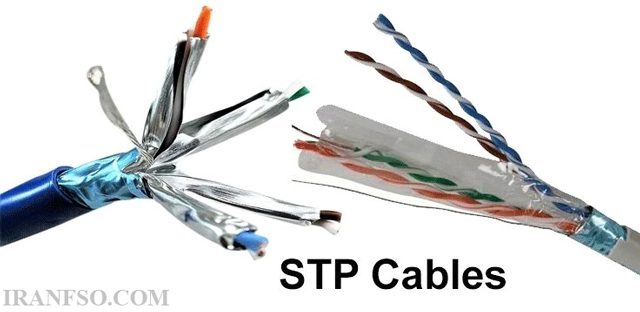

کابل جفت پیچ خورده محافظ (STP).

کابل های Shielded Twisted Pair (STP) یک نوع کابل شبکه هستند که برای انتقال داده ها در شبکه های کامپیوتری و انتقال صوتی و تصویری استفاده میشود. این کابل ها از جفت کابل های تابیده به هم (Twisted Pair) تشکیل شده اند که هر جفت دارای چندین سیم مسی تابیده به هم است و دارای یک پوشش محافظ (شیلد) هستند. در ادامه ویژگی ها و کاربردهای کابل های STP را توضیح می دهیم:

ویژگی های کابل های Shielded Twisted Pair (STP):

1. تابیدگی سیم ها (Twisting): دسته بندی جفت های کابل و تابیده کردن سیم ها به هم به عنوان یک جفت تابیده، باعث کاهش تداخل الکترومغناطیسی و تداخل سیگنال می شود. این ویژگی به بالا بردن کارایی انتقال سیگنال در شرایط مزاحمتی کمک می کند.
2. شیلد محافظ (Shield): کابل های STP دارای یک پوشش محافظ معمولاً از فویل فلزی هستند که سیگنال ها را از تداخل الکترومغناطیسی خارجی و نفوذ نویز محافظت می کند. این شیلد می تواند به عنوان یک لایه محافظ برای کابل عمل کرده و از اختلالات الکترومغناطیسی جلوگیری کند.
3. مقاومت در برابر تداخل و نویز: به دلیل داشتن پوشش محافظ شیلد، کابل های STP مقاومت بهتری در برابر تداخلات الکترومغناطیسی و نویز دارند. این ویژگی آنها را برای محیط های پر نویز و از دست رفتن سیگنال مناسب می کند.
4. کارایی با باند عریض: کابل های STP معمولاً برای انتقال داده ها با باند عریض مناسب هستند و می توانند در شبکه های گیگابیت اترنت و بالاتر مورد استفاده قرار گیرند.

کاربردهای کابل های Shielded Twisted Pair (STP):

1. شبکه های کامپیوتری: کابل های STP برای اتصال دستگاه های شبکه به یکدیگر (مانند کامپیوترها، سوئیچ ها، روترها و سرورها) در شبکه های کامپیوتری استفاده می شوند. آنها به عنوان کابل های اترنت Cat 6a و Cat 7 شناخته می شوند.
2. انتقال صوت و تصویر: کابل های STP برای انتقال صدا و تصویر در سیستم های صوتی و تصویری مورد استفاده قرار می گیرند، به عنوان مثال در سیستم های صوتی خانگی و تجاری و سیستم های تلویزیون کابلی.
3. استفاده در محیط های صنعتی: برخی از نسخه های کابل های STP مخصوصاً با پوشش محافظات فلزی به منظور مقاومت در برابر شرایط محیطی سخت مورد استفاده قرار می گیرند. این کابل ها به عنوان کابل های مبنا برای ارتباطات صنعتی و ماشینی مناسب هستند.

کابل های Shielded Twisted Pair به دلیل قابلیت مقاومت در برابر تداخلات الکترومغناطیسی و نویز و همچنین قابلیت انتقال داده های با باند عریض، در محیط های مختلف مانند شبکه های کامپیوتری، صوتی و تصویری و صنعتی مورد استفاده قرار می گیرند.



لینک پیشنهادی: شما همچنین می توانید برای آشنایی با اینترنت نسل 6 (6G)، مقاله “اینترنت 6G چیست؟” مطالعه نمایید.

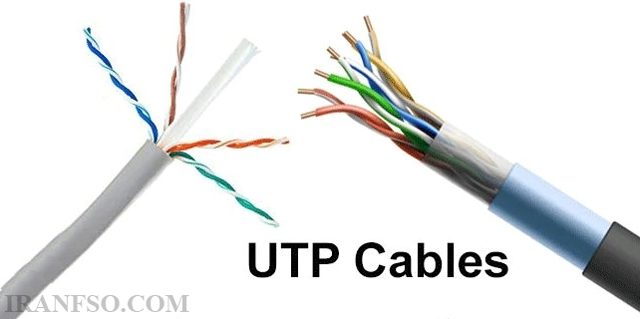

کابل جفت تابیده بدون محافظ (UTP).

کابل‌های Unshielded Twisted Pair (UTP) نوعی کابل شبکه هستند که برای انتقال داده‌ها در شبکه‌های کامپیوتری و ارتباطات به کار می‌روند. این کابل‌ها از جفت‌های تابیده به هم از سیم‌های مسی تشکیل شده‌اند، اما برخلاف کابل‌های STP، از پوشش محافظ (شیلد) معمولاً بی‌خبر هستند. در زیر، ویژگی‌ها و کاربردهای کابل‌های UTP را بیشتر بررسی می‌کنیم:

ویژگی‌های کابل‌های Unshielded Twisted Pair (UTP):

1. تابیدگی سیم‌ها (Twisting): همانند کابل‌های STP، در کابل‌های UTP نیز سیم‌های مسی به صورت تابیده به هم تار می‌شوند (تابیدگی) تا تداخل‌های الکترومغناطیسی و اختلالات سیگنال را کاهش دهند.
2. عدم وجود شیلد محافظ (Shield): کابل‌های UTP بدون شیلد محافظ در اطراف جفت‌های تابیده به هم دارند. این به معنی عدم داشتن یک لایه محافظ فلزی است که از تداخل‌های الکترومغناطیسی خارجی و نویز‌های محیطی محافظت کند.
3. مقاومت متوسط در برابر تداخل و نویز: کابل‌های UTP در مقایسه با کابل‌های STP، معمولاً مقاومت کمتری در برابر تداخل‌های الکترومغناطیسی و نویز دارند. این معمولاً به عنوان یک محدودیت در انتقال داده‌ها در فواصل طولانی با سرعت‌های بالا مطرح می‌شود.
4. کارایی با باند معمولی: کابل‌های UTP معمولاً برای انتقال داده‌ها با باند معمولی و سرعت‌های معمولی مناسب هستند. به عنوان مثال، کابل‌های Cat 5e و Cat 6 از جمله کابل‌های UTP رایج هستند.

کاربردهای کابل‌های Unshielded Twisted Pair (UTP):

1. شبکه‌های کامپیوتری: کابل‌های UTP برای اتصال دستگاه‌های شبکه به یکدیگر (مثل کامپیوترها، سوئیچ‌ها، روترها و سرورها) در شبکه‌های کامپیوتری و انتقال داده‌ها استفاده می‌شوند.
2. تلفن: در بسیاری از سیستم‌های تلفنی، کابل‌های UTP برای انتقال سیگنال‌های تلفنی استفاده می‌شوند.
3. دوربین‌های مداربسته (CCTV): کابل‌های UTP برای اتصال دوربین‌های مداربسته به سیستم‌های مشاهده و ضبط استفاده می‌شوند.
4. استفاده در محیط‌های مسکونی: در محیط‌های مسکونی نیز از کابل‌های UTP برای اتصال دستگاه‌های مختلف مثل کامپیوترها، تلویزیون، تلفن و دستگاه‌های مشابه استفاده می‌شود.

کابل‌های UTP به دلیل قیمت ارزان‌تر و کارایی مناسب در بیشتر انتقال داده‌های شبکه‌ای و ارتباطات معمولی، به عنوان یک گزینه مناسب برای مصارف مختلف در اطراف محیط‌های کاری و منزلی مورد استفاده قرار می‌گیرند.



لینک پیشنهادی: شما همچنین می توانید برای آشنایی با پورت Thunderbolt، مقاله “تاندربولت چیست؟” مطالعه نمایید.



کابل کشی شبکه ستون فقرات کسب و کار شماست. این به شما امکان می دهد تمام رایانه ها و دستگاه های خود را برای به اشتراک گذاری فایل ها و اطلاعات با جهان متصل کنید.

در زیر، یک جدول مقایسه بین چهار نوع کابل معمولاً مورد استفاده در ارتباطات و شبکه‌ها قرار دارد. توجه داشته باشید که هر کابل دارای ویژگی‌ها و کاربردهای خاص خود است و انتخاب کابل مناسب به وابستگی به نیاز‌ها و محیط مورد استفاده است.

ویژگی‌ها و کاربردها	Coaxial Cable	Fiber Optic Cable	Shielded Twisted Pair (STP) Cable	Unshielded Twisted Pair (UTP) Cable
شیلد محافظ (Shield)	دارد	ندارد	دارد	ندارد
تابیدگی سیم‌ها (Twisting)	ندارد	ندارد	دارد	دارد
مقاومت در برابر تداخل و نویز	معمولاً بالا	بسیار بالا	بالا	متوسط
پهنای باند (Bandwidth)	متوسط تا بالا	بسیار بالا	متوسط	معمولی
سرعت انتقال داده	متغیر (تا 10+ Gbps)	بالا (تا 100+ Gbps)	متغیر (تا 10+ Gbps)	متغیر (تا 10+ Gbps)
کاربردها	تلویزیون کابلی، اینترنت کابلی، دستگاه‌های ارتباطات	شبکه‌های کامپیوتری، انتقال داده‌ها در شبکه‌های طولانی مسافت	اتصال دستگاه‌های شبکه در محیط‌های پر نویز	شبکه‌های کامپیوتری، تلفن، دستگاه‌های مخابراتی

توجه: ویژگی‌ها می‌توانند بسته به نوع دقیق و مشخصات کابل تغییر کنند. این جدول به عنوان یک مقایسه عمومی ارائه شده است. انتخاب کابل مناسب باید با توجه به نیاز‌های خاص و شرایط محیطی انجام شود.

اما این فقط در مورد اتصال نیست – شبکه کابلی مزایای دیگری نیز دارد، که موارد زیر از مهم ترین آنها است:

بهبود عملکرد شبکه

کابل کشی شبکه با افزایش پهنای باند و کیفیت سیگنال بهتر به بهبود عملکرد شبکه کمک می کند و در نهایت به شما امکان می دهد داده ها را سریعتر منتقل کنید. متوجه خواهید شد که با بهبود کیفیت سیگنال، می‌توانید رسانه‌ها را سریع‌تر پخش کنید، فایل‌ها را در زمان کمتری دانلود کنید و حتی در کنفرانس ویدیویی بدون تداخل یا تداخل شبکه‌های دیگر شرکت کنید.

افزایش امنیت

بسیاری از مردم هنگام کابل‌کشی دفاتر یا خانه‌های خود، امنیت شبکه را فراموش می‌کنند، اما این بخش ضروری از هر راه‌اندازی شبکه خانگی یا اداری است. فرض کنید می خواهید از شبکه کامپیوتری خود در برابر تهدیدات خارجی مانند ویروس ها یا هکرها محافظت کنید. در این صورت، نصب کابل کشی مناسب می تواند به جلوگیری از دسترسی آنها به سیستم شما از طریق کابل های محافظت نشده مانند پورت های USB یا روترهای بی سیم کمک کند.

هزینه های پایین تر

نصب سیستم های کابل کشی مناسب هزینه ها را کاهش می دهد و به شرکت هایی که زیرساخت ضعیف (سیگنال های ضعیف) دارند، دیگر نیازی به تجهیزات گران قیمت مانند تکرار کننده ها که هزاران دلار در هر ماه هزینه دارند، صرفاً به این دلیل که پهنای باند کافی در دیوارهای خود ندارند، بنابراین آنها باید اضافه کنند. دستگاه‌های سخت‌افزاری به نام «تکرارکننده‌ها» روی سیستم‌های موجود خود که هزینه‌های عملیاتی کلی را در طول زمان به طور قابل‌توجهی افزایش می‌دهد که صرفاً به یک عامل مربوط می‌شود: برنامه‌ریزی ناکافی در مراحل اولیه ساخت/نصب قبل از کاهش هزاران هزار دلار دیگر در سال پس از آن، فقط به این دلیل که ما به آینده فکر نمی‌کردیم. به درستی…

بهره وری بیشتر

یک شبکه قوی تر و سریع تر به کارمندان این امکان را می دهد که کار خود را با کارایی بیشتری انجام دهند. این منجر به نیروی کار مولدتر و افزایش بهره وری کلی کسب و کار شما می شود. هرچه کارمندان شما بتوانند وظایف روزانه خود را با کارایی بیشتری انجام دهند، زمان کمتری را صرف آنها می کنند و برای تمرکز بر پروژه های جدید یا سایر زمینه هایی که نیاز به توجه دارند، در دسترس خواهند بود.

کابل‌های شبکه اساسی‌ترین عنصر برای ارتباطات داده و شبکه‌های کامپیوتری هستند. در نتیجه:

1. انتخاب کابل مناسب بسیار مهم است: انتخاب کابل مناسب باید با توجه به نیاز‌ها، محیط استفاده، سرعت انتقال داده و باند عریض مورد استفاده انجام شود. به عنوان مثال، کابل‌های فیبر نوری برای ارتباطات با باند عریض و در فواصل طولانی، و کابل‌های UTP برای ارتباطات کوتاه مسافت و کاربردهای مختلف در محیط‌های کاری معمولاً مناسب هستند.
2. شیلد محافظ (Shield): در مواجهه با تداخلات الکترومغناطیسی و نویز، کابل‌های دارای شیلد محافظ عملکرد بهتری دارند. اما باید توجه داشت که این کابل‌ها ممکن است گران‌تر باشند.
3. تابیدگی سیم‌ها (Twisting): تابیدگی سیم‌ها در کابل‌های جفت تابیده به هم مانع از تداخل‌های الکترومغناطیسی و اختلالات سیگنال می‌شود. این ویژگی مهمی در کابل‌های Twisted Pair است.
4. مقاومت در برابر تداخل و نویز: کابل‌های شبکه باید مقاومت مناسبی در برابر تداخلات و نویز‌های محیطی داشته باشند تا کیفیت ارتباطات داده را تضمین کنند.
5. کاربردها متنوع هستند: کابل‌های شبکه برای انتقال داده‌ها، صوت، تصویر، تلفن و دستگاه‌های مخابراتی در محیط‌های متنوعی استفاده می‌شوند.

به طور کلی، انتخاب و مدیریت کابل‌های شبکه با دقت و توجه به نیاز‌های خاص هر پروژه می‌تواند به بهبود کارایی و امنیت شبکه کمک کند.
