چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟
شما برای تعویض مادربرد بهتر است فلت تصویر (از یک سمت به مادربرد و از سمت دیگر به صفحه نمایش) مربوط به دستگاه را تعویض نمایید. دلایل متعدد دارد که ادامه به آن می پردازیم. مادربرد لپ تاپ شما ممکن است با مشکلات احتمالی مانند ، ضربه و آب خوردگی مواجه شود که این موارد باعث خرابی در مادربرد می شود. در این صورت شما باید مادربرد دستگاه را تعویض نمایید. اینجا این مسئله بوجود می آید که قطعات دیگر آسیب دیده است یا خیر. اولین قطعه ای که باید بررسی گردد فلت تصویر می باشد ، زیرا رابط بین مادربرد و صفحه نمایش می باشد.
نکته: در هنگام تعویض مادربرد در مجموعه افق ، فلت تصویر آن نیز حتما تعویض می گردد.
برای اکثر مادربرد ها در شرکت افق فلت تصویر آن نیز موجود می باشد ، علت تعویض فلت تصویر این است که امکان دارد کابل فلت دارای اتصالی بوده و معیوب باشد و از همه مهم تر این است که فلت تصویر دارای استهلاک بوده که بهتر است تعویض گردد ، زیرا فلت در قسمت لولا قرار دارد و باز و بسته شدن زیاد دستگاه باعث مستهلک شدن فلت تصویر می شود.
اما در برخی موارد ممکن است فلت تصویر لپ تاب موجود نباشد و مجبور به استفاده از فلت تصویر فعلی دستگاه شما باشیم اما چند مورد را باید بررسی نمود که در ذیل به آن می پردازیم:
1. از لحاظ ظاهری
به این معنی که خم شدگی ، پارگی و یا مورد مشکوکی در آن وجود نداشته باشد.
2. پایه زمین
رشته های داخل فلت که منتهی به سر سوکت دو سمت فلت می باشند در تعداد یکسان باشند و نکته حائز اهمیت برای یکسان بودن رشته های فلت که دارای اهمیت بوده این است که باید تمامی رشته های فلت چک شود و ارت های یکسانی داشته باشند. در صورت نداشتن ارت در هر کدام از رشته های فلت تصویر امکان آسیب به دستگاه بالا می رود.
3. پارت نامبر فلت
پارت نامبر برای چک کردن فلت مناسب ، بهترین و درست ترین راه می باشد.
در نتیجه شما برای تعویض مادربرد بهتر است که فلت تصویر را نیز تعویض نمایید ، زیرا دو قطعه اساسی و تشکیل دهنده اصلی لپ تاپ را بهم متصل می نماید و در مقابل هزینه گزافی که شما برای تعویض مادربرد می پردازید ، ریسک آسیب رسیدن به سایر قطعات را به صفر می رسانید.
آموزش تست فلت تصویر
برای تست سالم بودن فلت تصویر این مراحل را دنبال کنید:
- ابتدا ظاهر فلت چک شود که پارگی، سوختگی یا شکستگی روی کابل نباشد.

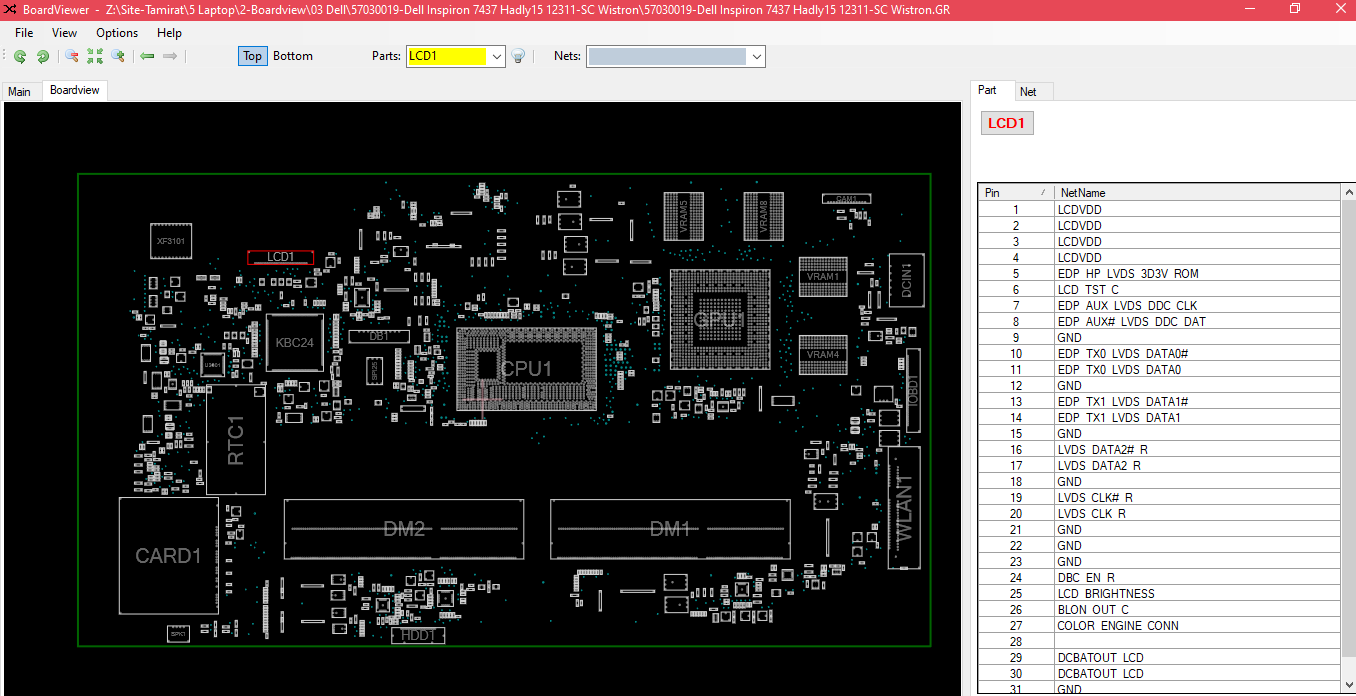

- بردویو یا شماتیک مادربرد را باز کنید و قسمت مربوط به سوکت فلت تصویر را جستجو کنید.
- سپس پایه هایی که داخل بردویو یا شماتیک به عنوان GND یا زمین مشخص شده است را روی فلت تصویر چک میکنیم.

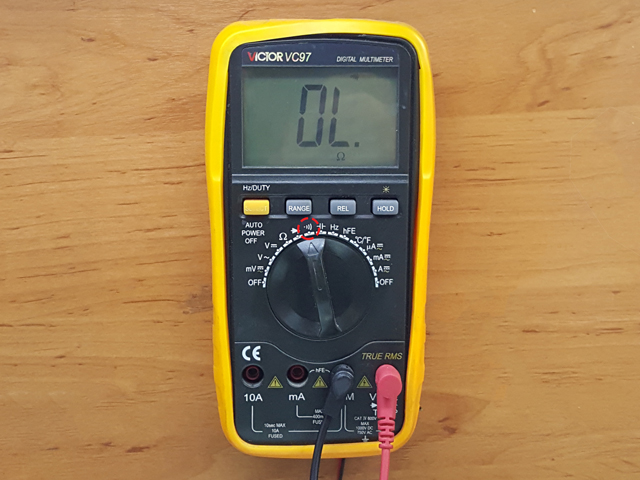

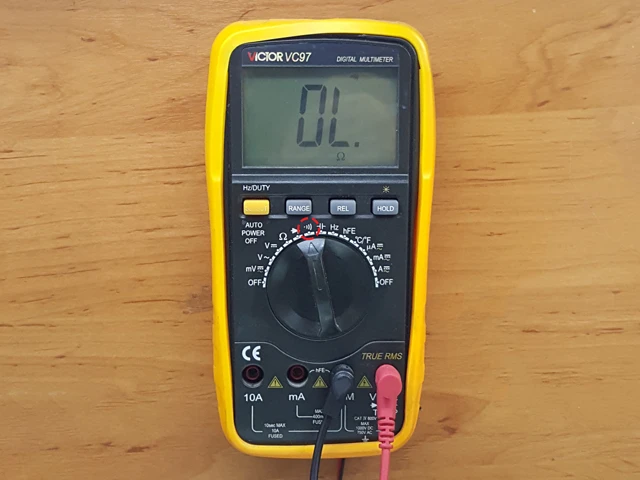

- برای این کار مولتی متر را روی بوق میگذاریم.
- سپس پین های سوکت فلت که به مادربرد وصل میشود را تست میکنیم.

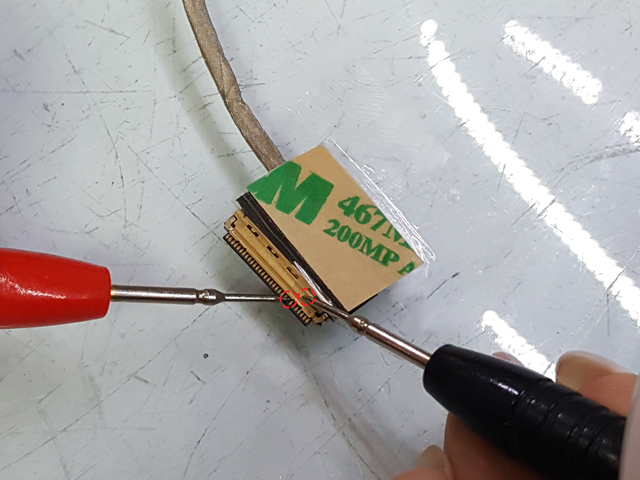

- به صورتی که پروپ مشکی مولتی متر را روی قسمت فلزی سوکت نگه میداریم و پروپ قرمز را روی پایه های سوکت میگیریم. از پایه شماره 1 به ترتیب چک میکنیم، باید پایه های زمین بوق بزند.
به طور مثال اگر داخل بردویو پایه 3 و 5 به عنوان GND مشخص شده باشد، فقط پایه های پایه 3 و 5 باید بوق بزند و پایه های دیگر نباید بوق بزنند.

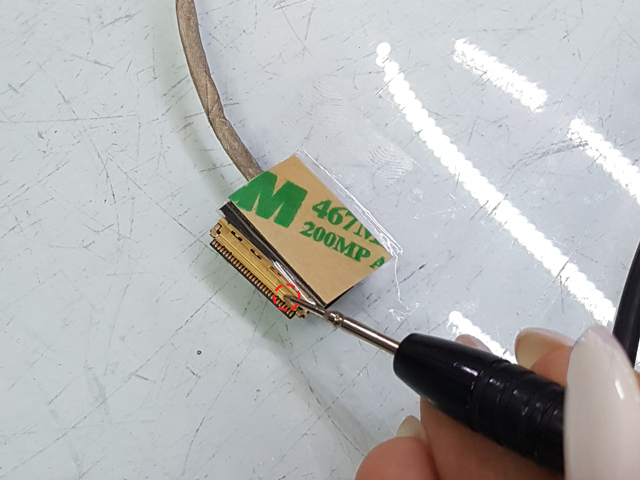

در تصویر زیر نحوه انجام این کار در مدل های مختلف فلت، نمایش داده شده است.

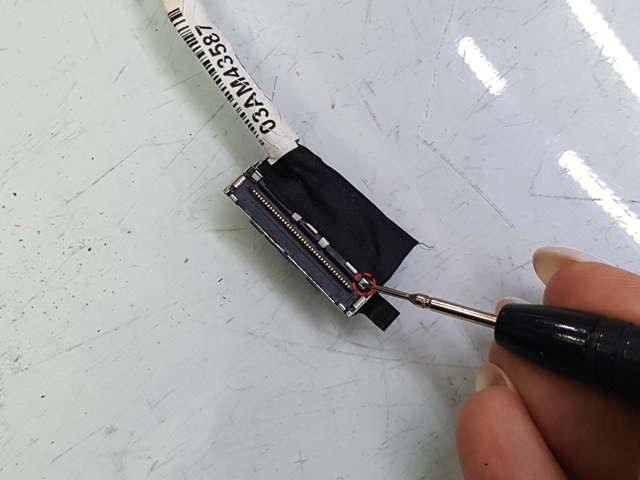

- در فلت های فشاری نیز دقیقا به همین صورت عمل کنید.

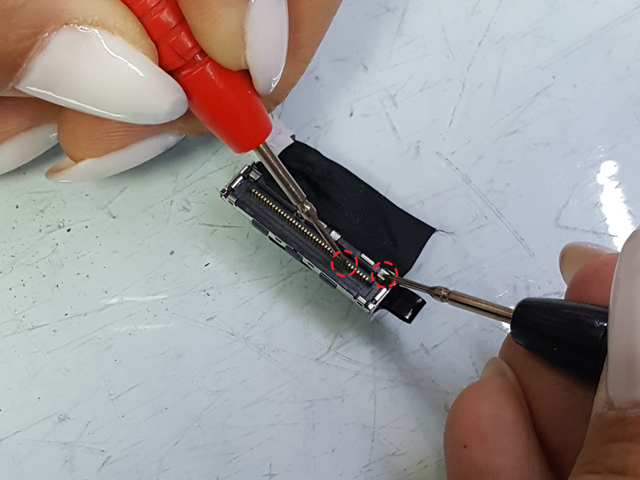

یعنی مجددا پروپ مشکی مولتی متر را روی قسمت فلزی سوکت نگه میداریم و پروپ قرمز را روی پایه های سوکت میگیریم. از پایه شماره 1 به ترتیب چک میکنیم، باید پایه های زمین بوق بزند.
نتیجه تست شما یکی از این سه حالت خواهد بود:
- تعداد GND ها یا پایه زمین، روی فلت تصویر با فایل بردویو یا شماتیک برابر است: فلت سالم
- تعداد GND ها یا پایه زمین، روی فلت تصویر از فایل بردویو یا شماتیک کمتر است: فلت سالم
- تعداد GND ها یا پایه زمین، روی فلت تصویر از فایل بردویو یا شماتیک بیشتر است: فلت خراب
تنها در صوتی که تعداد پایه هایی که روی فلت بوق میزنند، بیشتر از تعداد GND های داخل بردویو و شماتیک باشد، فلت خراب هست.
