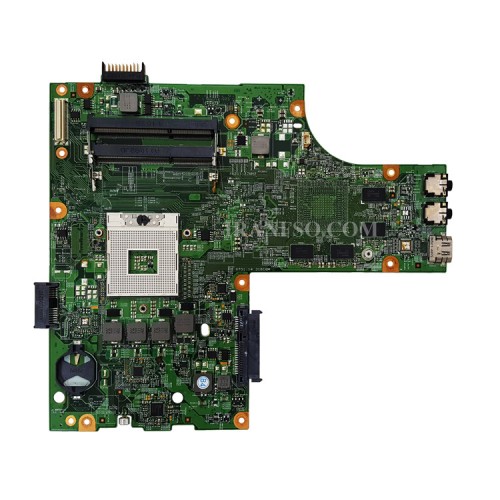

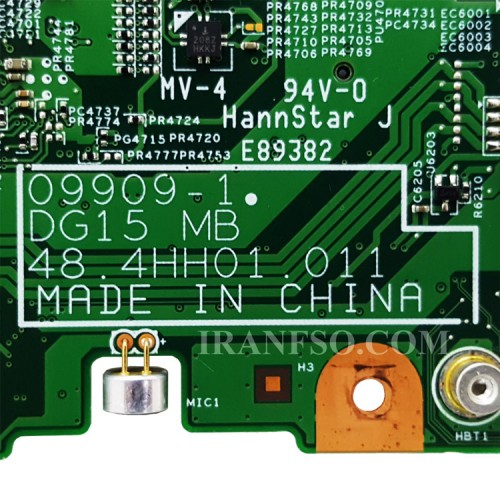

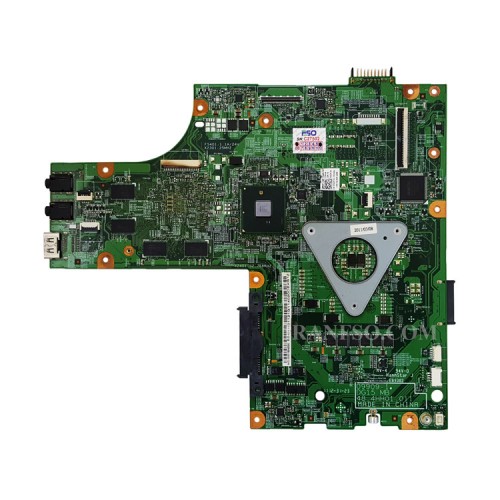

مادربرد لپ تاپ دل Inspiron N5010_48-4HH01-011_PM2GM تعمیری-بدون HDMI

مادربرد دل 5010

توجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.

توجه: مادربرد Dell Inspiron N5010_48-4HH01-011_PM2GM_WithOut HDMI_Repair تعمیری می باشد.

توجه: مادربرد لپ تاپ Dell Inspiron N5010_48-4HH01-011_PM2GM_WithOut HDMI_Repair گرافیک دار بوده که اینتلی شده است.

کليه مادربردهاي موجود در مجموعه تست تصوير شده و داراي 1ماه گارانتي مي باشند. در صورت تمايل مشتري به تعويض مادربرد در مجموعه افق ، دستگاه بايد بسته تحويل داده شود و تعويض آن داراي هزينه و 1 ماه گارانتي مي باشد و در حالتی که مشتری خود اقدام به تعویض نماید دارای یک ماه مهلت تست می باشد که خاموشی و تصویر خراب و یا نداشتن تصویر شامل مهلت تست نمی باشد و همچنین در صورت مرجوع کردن ، اگر مادربرد از نظر کارشناسان مجموعه افق سالم باشد مبلغی از اصل قیمت مادربرد کسر مي گردد که شما می توانید هزینه های تعویض و مرجوع کردن مادربرد را مشاهده نمایید.

روش تبدیل مادربرد دل 5010 گرافیک دار (PM) به بدون گرافیک  (GM)

در دستگاه های 5010 به علت ضعفی که در طراحی هیت سینک آنها وجود دارد گرافیک آنها به مشکل میخورد و خراب میشود گاهی با هیت دادن یا ریبال کردن این مشکل برطرف میشود اما گاهی با حرارت و تعمیر نیز مشکل بر طرف نمی شود بنابراین میتوانیم گرافیک را از مدار خارج کرده و به مادربرد GM  تبدیل نماییم.

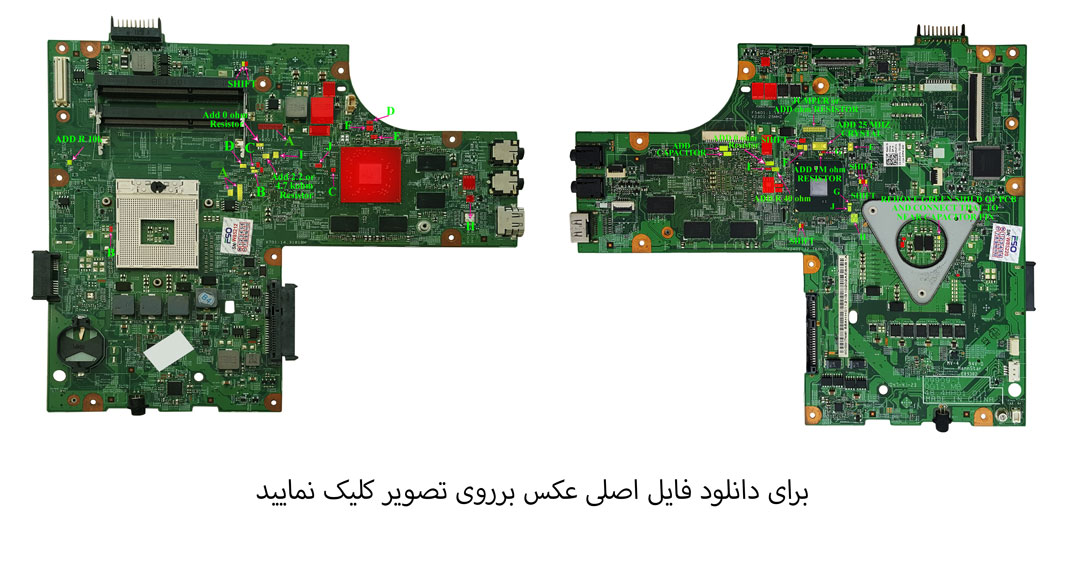

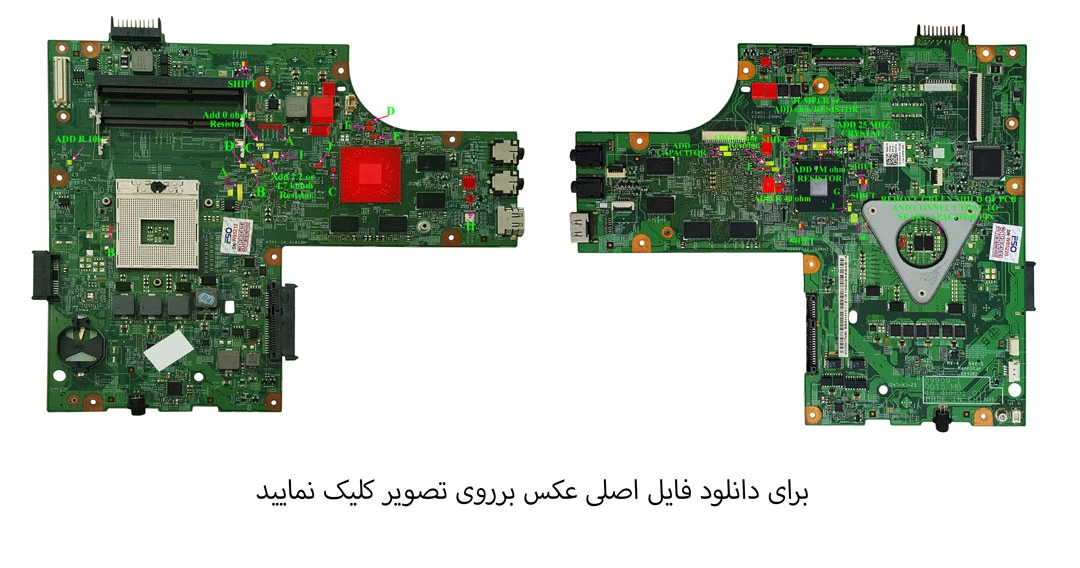

برای تبدیل مادربرد PM به GM ( اینتل کردن ) در مادربرد 5010 طبق عکس تعدادی از قطعات مادربرد حذف می شوند که با رنگ قرمز مشخص شده است.

 ابتدا چیپ گرافیک را برمی داریم و مادربرد را روشن می کنیم اگر جریان بالاتر از 0.7  آمپر بود به GM کردن ادامه می دهیم اما اگر کمتر بود احتمال تبدیل شدن مادربرد بعد از GM شدن خیلی کم است ، تعدادی از قطعات نیز باید روی مادربرد جا به جا شوند که طبق عکس از رنگ قرمز برداشته شده و به رنگ زرد انتقال می یابد.

به طور مثال 4 مقاومت اره ای که با حرف A و به رنگ قرمز مشخص شده برداشته شود و در قسمت زرد رنگ که با حرف A مشخص شده ، قرار داده شود و به همین ترتیب تمام حروف را جا به جا می نماییم و همچنین تعدادی از قطعات نیز باید شیفت داده شود که با رنگ قرمز و زرد و کلمه ی shift مشخص شده است.
شما علاوه بر موارد بالا باید تعدادی قطعه هم اضافه نمایید.
1) یک مقاومت 2.2k یا 4.7K که در عکس مشخص شده
2) 5 مقاومت 0 اره ای که در عکس مشخص شده
3) کریستال 25MHZ که در عکس بالای چیپ جنوبی مشخص شده
4) یک مقاومت 1 مگا اهم که درعکس کنار کریستال مشخص شده
5) 2 مقاومت 40 اهم که در عکس مشخص شده اما میتوان ازمقاومت 47 اهم یا 33 اهم استفاده کرد
6) 8 خازن کنار سوکت فلت تصویر که در عکس مشخص شده ( برای استفاده از  VGA )
 و در آخر پشت سوکت CPU یک مسیر قرار دارد که آن را خراش داده و می تراشیم و به پایه ی کنار آن که با رنگ زرد مشخص شده ، با قلع متصل می کنیم بعد از انجام تمامی این مراحل مادربرد را روشن می نماییم.
 اگر تصویر بک لایت یا رنگی بود و یا نویز داشت مجددا اتصال مقاومت های اره ای را چک می نماییم.

توجه داشته باشید که در مورد مادربرد های I7 ساپورت ، این کار را نمی توان انجام داد و همچنین HDMI از کار می افتد و پورت HDMI قابل استفاده نیست.
