مادربرد لپ تاپ دل اینسپایرون Dell Inspiron N5010
دانلود بردویو دل 5010
تفاوت بردویو و شماتیک لپ تاپ ها دراین است که در نقشه ی بردویو علاوه بر مشخص شدن محل قرارگیری قطعات بصورت عدد، میتوانید شکل ظاهری قطعات را مشاهده نمایید. فرمت فایل های بردویو BRD. BV .FZ .BDV . CAD می باشد که تفاوت بین فایل ها بردویو و شماتیک مشخص می شود. یک تعمیرکار حتما هنگام تعمیر لپ تاپ به دنبال فایل بردویو آن می باشد. جهت دانلود رایگان بردیو دل 5010 کلیک نمایید.
دانلود شماتیک دل 5010
شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل 5010 کلیک نمایید.
پسورد باز کردن فایل: iranfso.com
نکات مهم در تعویض مادربرد دل 5010:
رایج ترین مشکل این مدل لپتاپ، خرابی گرافیک میباشد که به دلیل طراحی نامناسبِ هیت سینک به گرافیک فشار وارد میشود و باعث خرابی تصویر یا داغ شدن بیش از حد دستگاه و نداشتن تصویر میشود.
برای ارائه خدمات بهتر و مشمول گارانتی شدن این مدل مادربرد، توصیه میشود دستگاه در مجموعه افق و توسط تکنسین های مجموعه تعویض شود.
نکته: برای بستن هیت سینک بر روی مادربرد حتما از پد مسی برای چیپ گرافیک و از پد سیلیکون برای چیپ جنوبی استفاده شود.
خرابی متداول دستگاه دل 5010:
داغ کردن بیش از حد - خاموش شدن دستگاه بعد از مدتی کار - خرابی تصویر - نداشتن تصویر
نکته خرید ال ای دی دل 5010:
نکته : ال ای دی هایی که با مادربرد دل N5010 سازگار می باشد از مدل LED 15.6 40PIN ضخیم میباشد که شما می توانید قیمت خریدال ای دی دل N5010 را مشاهده نمایید .
نحوه تعویض مادربرد لپتاپ دل 5010

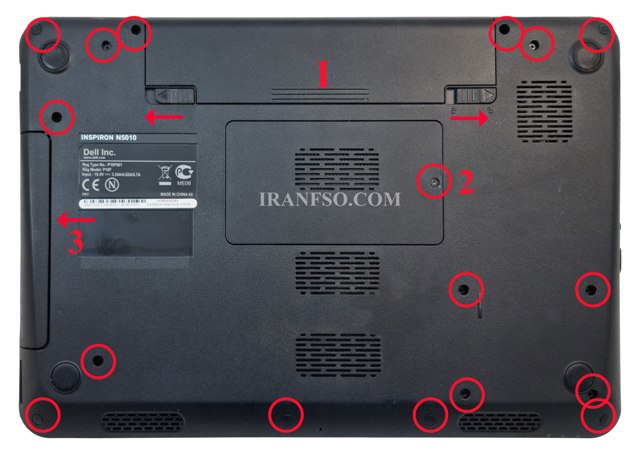

برای تعویض مادربرد لپ تاپ دل 5010 ابتدا از خاموش بودن آن اطمینان حاصل نمایید و باطری را از دستگاه خارج کنید سپس طبق تصویر تمام پیچ های درب کف را بازنمایید.

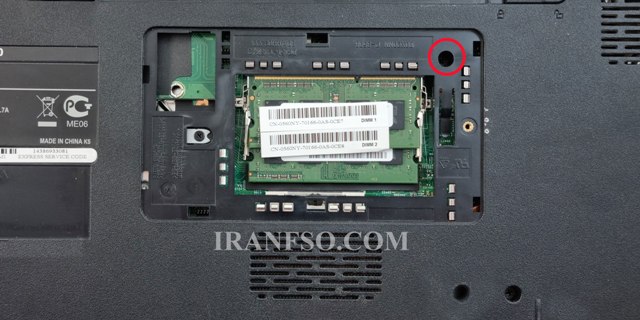

و در قدم بعدی 2 عدد پیچ داخل درب رم را باز نمایید و درایو را خارج نمایید.

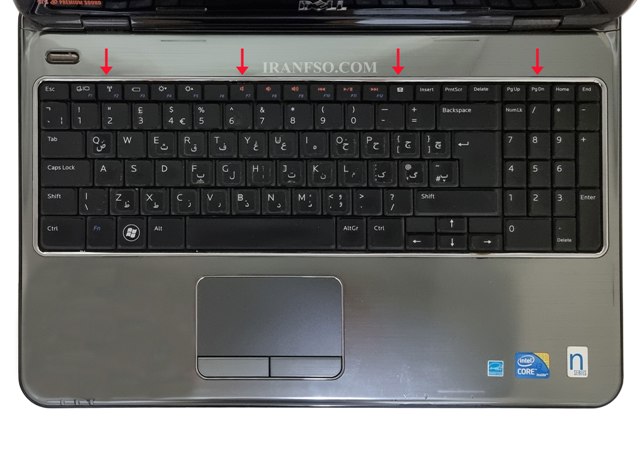

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .

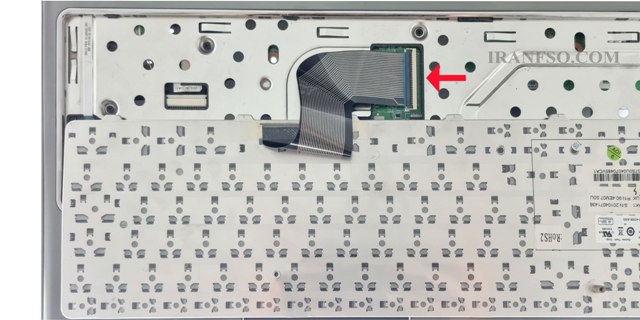

قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

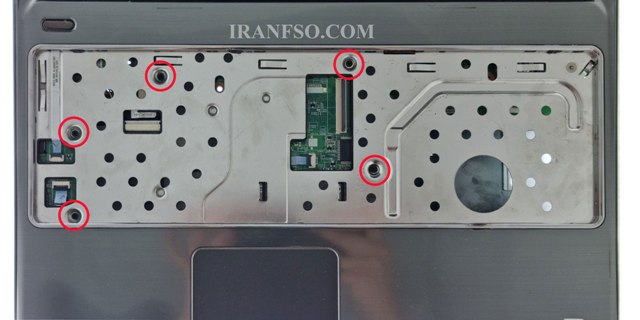

در قدم بعدی 5 عدد پیچ روی کیبرد را باز نمایید.

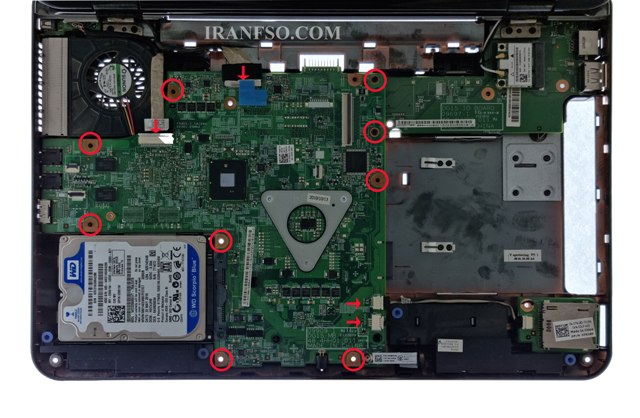

و در قدم بعدی تمام پیچ های باقی مانده بر روی مادربرد را باز نموده و مادربرد را آزاد نمایید.
خیر. برد پاور دستگاه دل M5010 با دستگاه دل N5010 قابل جایگزین نیستند.
2 بوق : مشکل رم 3 بوق : CPU - قطعات جانبی 4 بوق : مشکل رم 5 بوق : باطری بایوس 7 بوق : CPU 8 بوق : LED - فلت - گرافیک
ابتدا از سلامت باتری و آداپتور اورجینال خود مطمئن شوید و بردپاور را چک کنید اگر این قطعات سالم بودند مشکل از مادربرد میباشد. برای اطمینان از سالم بودن آداپتور و برد پاور، میتوانید از قسمت بایاس سیستم، شناسایی آداپتور را بررسی کنید.
