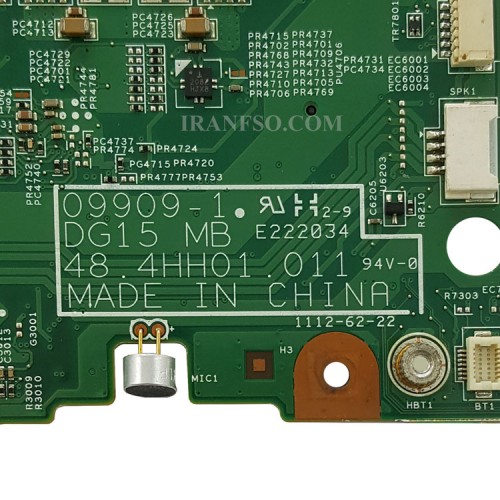

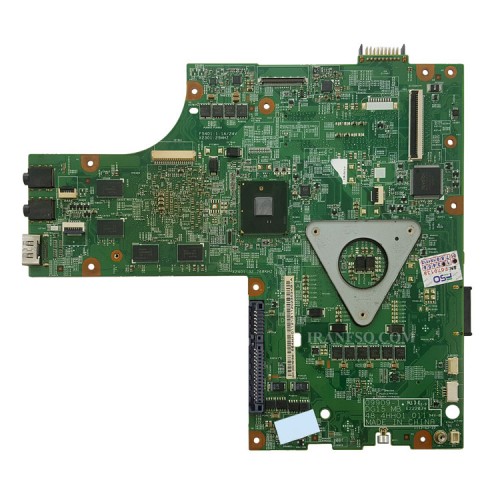

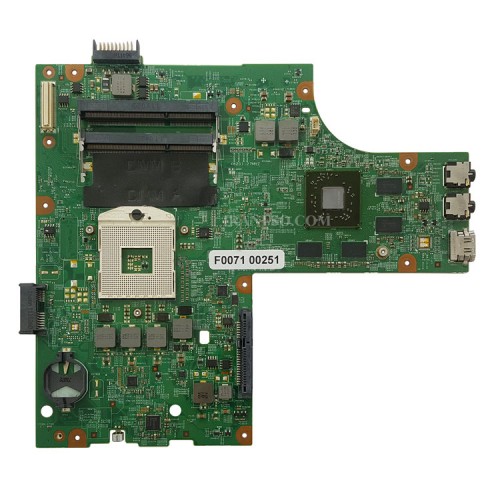

مادربرد لپ تاپ دل Inspiron N5010 HM55_DG15 MB_09909-1_48-4HH01-011 گرافیک دار

مادربرد دل 5010

1. سی پی یو: Intel نسل اول

توجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.

توجه: مادربرد لپ تاپ Dell Inspiron N5010_DG15_09909-1_48-4HH01-011 PM سی پی یو I7 ساپورت نمی کند.

توجه: مادربرد "Dell Inspiron N5010 HM55_DG15 MB_09909-1_48-4HH01-011 PM" به دلیل حساسیت، باید توسط تکنسین های مجموعه افق تعویض گردد و ارسال آن امکان پذیر نمی باشد.

کليه مادربردهاي موجود در مجموعه تست تصوير شده و داراي 1ماه گارانتي مي باشند. در صورت تمايل مشتري به تعويض مادربرد در مجموعه افق ، دستگاه بايد بسته تحويل داده شود و تعويض آن داراي هزينه و 1 ماه گارانتي مي باشد و در حالتی که مشتری خود اقدام به تعویض نماید دارای یک ماه مهلت تست می باشد که خاموشی و تصویر خراب و یا نداشتن تصویر شامل مهلت تست نمی باشد و همچنین در صورت مرجوع کردن ، اگر مادربرد از نظر کارشناسان مجموعه افق سالم باشد مبلغی از اصل قیمت مادربرد کسر مي گردد که شما می توانید هزینه های تعویض و مرجوع کردن مادربرد را مشاهده نمایید.

روش مناسب برای بستن هیت سینک مادربرد گرافیک دار دل 5010

در لپ تاپ N5010  به دلیل طراحی نا مناسب هیت سینک و فاصله ی موجود  بین آن و چیپ گرافیک، گرافیک  در معرض خرابی می باشد.بنابراین  نکات خاصی برای بستن هیت سینک وجود داردکه می بایست حتما رعایت شود. ابتدا اطراف سرامیک چیپ را چسب نسوز می چسبانیم.

باید دقت داشته باشیم که نحوه چسباندن طوری باشد که روی خازن ها پوشیده شود. اما به هیچ عنوان روی سرامیک اصلی چیپ چسب قرار نگیرد، زیرا باعث گرم شدن چیپ و آسیب رساندن به آن میگردد.

دلیل زدن چسب نسوز: چون پد مسی روی سرامیک قرار می دهیم و پد مسی رسانا است در صورت تکان خوردن و حرکت کردن به خازن های اطراف سرامیک چیپ برخورد نکند و باعث اتصالی نگردد، سپس با خمیر سیلیکون مناسب روی سرامیک را می پوشانیم.

پد مسی ضخیم را روی خمیر قرار می دهیم ( ضخامت پد مسی ضخیم 0.85mm می باشد که در صورت نا موجود بودن میتوانید از دو عدد پد مسی نازک استفاده می نماییم )

و مجددا روی پد مسی خمیر سیلیکون اضافه می کنیم.

پس از تمیز کردن هیت سینک و سرویس فن قسمتی از هیت سینک که پیچ ندارد (قسمت گرافیک) کمی به سمت چیپ (به سمت پایین) خم می کنیم اما این خم کردن نباید به حدی باشد که باعث شود مادربرد تاب بردارد.

سپس پد سیلیکونی مستطیل شکل کوچکی که در همان قسمتی از هیت سینک که پیچ ندارد (قسمت گرافیک)قرار دارد را مشابه شکل پایین برمیداریم

سپس پد سیلیکونی را روی چیپ جنوبی قرار می دهیم.

عایق پلاستیکی که روی قاب پلاستیکی قرار دارد ( قسمتی که روی سرامیک چیپ جنوبی قرار می گیرد) را با تیغ یا کاتر مناسب خالی می کنیم تا قاب C که جنس فلزی دارد مانند هیت سینک عمل کرده و چیپ جنوبی را خنک کند. برای راحتی کار می توانیم کمی خمیر سیلیکون روی چیپ جنوبی بزنیم و قاب C را روی مادربرد قرار دهیم قسمتی از عایق پلاستیکی که خمیر سیلیکونی شده را با کاتر جدا می نماییم.
