های ولتاژ لپ تاپ
برد های ولتاژ در صفحه نمایش لپ تاپ
صفحه نمایش لپ تاپ ها در دو نوع LCD و LED هستند. نور پس زمینه در صفحه نمایش های ال ای دی، توسط دیودهای نوری تأمین میشود که انرژی مصرفی کمی دارد. اما در صفحه نمایش های ال سی دی نور پس زمینه را لامپ های فلورسنت تأمین میکنند. لامپهای فلورسنت برخلاف دیودهای نوری انرژی بیشتری مصرف میکنند و برای روشن شدن نیاز به ولتاژ بالایی دارند و برد "های ولتاژ" (high voltage) اینجا است که به کمک شما میآید.
برد های ولتاژ چیست؟
برد های ولتاژ فقط در صفحه نمایش های ال سی دی دیده میشود. همانطور که گفته شد این صفحه نمایش ها برای روشن شدن نیاز به ولتاژ بالایی دارند. برد "های ولتاژ" به مادربرد متصل شده و ولتاژ لازم برای روشن شدن این لامپ ها را تأمین میکند.
بخش های مهم برد های ولتاژ
های ولتاژ لپ تاپ یک بُرد است که عملکرد آن توضیح داده شده است. در ادامه به بخش های مهم آن اشاره میکنیم؛
- سوکت؛ های ولتاژ دارای سوکتی است که از طریق آن ولتاژ موردنیاز صفحه نمایش را تأمین میکند.

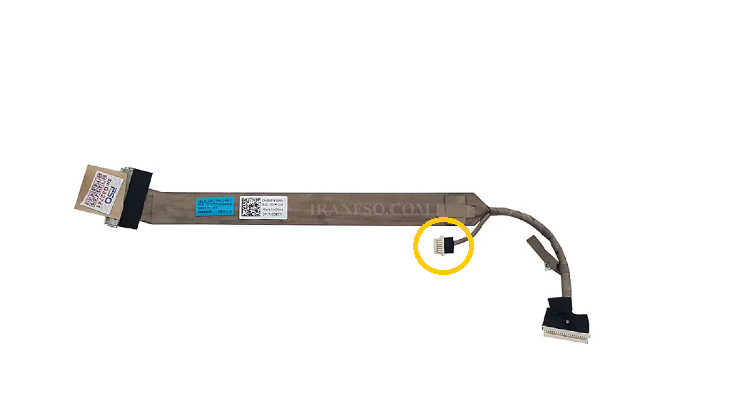

- فلت؛ فلت هم همان کابلی است که ولتاژ لازم را برای روشن شدن لامپ فلوروسنت را به آن انتقال میدهد.
نشانه خرابی برد های ولتاژ چیست؟
خرابی برد " های ولتاژ " در لپ تاپ های دارای صفحه نمایش ال سی دی، بسیار رایج است و این اتفاق بسیار رخ میدهد. ازاینرو شما باید علائمی که یک برد " های ولتاژ " خراب دارد را بدانید.
- تاریک بودن صفحه نمایش؛ در بسیاری از موارد تاریکی صفحه نمایش مربوط به خرابی برد های ولتاژ است.
برای تشخیص دقیق خرابی لپ تاپ، نیاز است که شما به یک تعمیرگاه معتبر مراجعه نمایید تا دستگاه شما موردبررسی قرار بگیرد.
خرید برد های ولتاژ لپ تاپ
برای خرید برد های ولتاژ ال سی دی باید که مدل دقیق لپ تاپ خود را اعلام نمایید. با دانستن نام شرکت سازنده و مدل دقیق لپ تاپ میتوانید یک برد های ولتاژ مناسب تهیه نمایید.
تعویض برد های ولتاژ
برد های ولتاژ در قاب بالایی لپ تاپ قرار گرفته است و برای تعویض آن مراحل زیر را دنبال نمایید؛
- لپ تاپ را از برق بکشید و اتصال باتری را از دستگاه جدا نمایید.
- قاب دور صفحه نمایش را به آرامی خارج نمایید.
- صفحه نمایش را بهآرامی خارج کرده و برد های ولتاژ را نیز دربیاورید.
- برد های ولتاژ جدید را جایگزین نمایید.
اگر آشنایی با قطعات لپ تاپ ندارید، از باز کردن دستگاه خود خودداری نمایید، چراکه ممکن است به لپ تاپ آسیب وارد شود.
در این مطلب ما به شما های ولتاژ را معرفی کرده و بخشهای آن را برای شما تشریح کردیم. در ادامه هم به نشانههای خرابی آن اشاره کردیم و گفتیم که چگونه این برد های ولتاژ را تعویض نمایید. امیدواریم توانسته باشیم اطلاعات شما را در این زمینه بیشتر کرده باشیم.
نحوه نصب های ولتاژ UNIVERSAL
- ابتدا دستگاه را روشن نمایید و ولتاژ پایه های فلت متصل شونده به های ولتاژ را اندازه گیری نمایید.

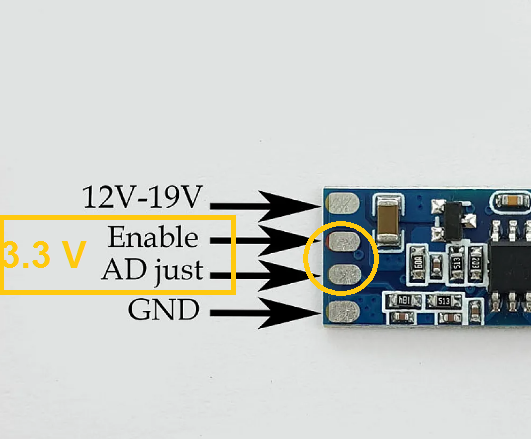

- سپس دو پین وسط را به یکدیگر متصل نموده و سیم فلتِ های ولتاژ با ولتاژ 3.3V را به آن پین وصل نمایید.
(ممکن است یک یا دو عدد از سیم های فلت 3.3 ولت باشد.)

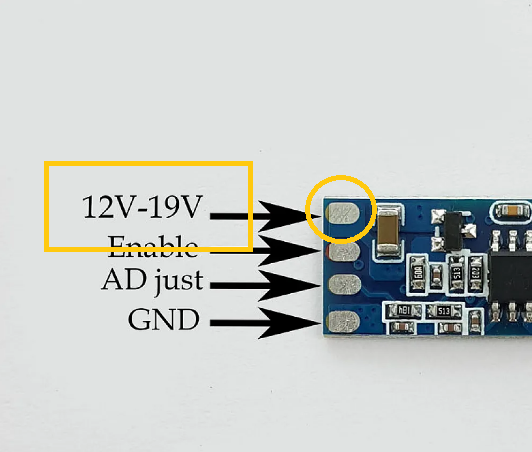

- حال پایه های فلتِ های ولتاژ که دارای یکی از ولتاژهای 5V، 12V و یا 15V میباشد را به پین اول (12V-19V) متصل نمایید.

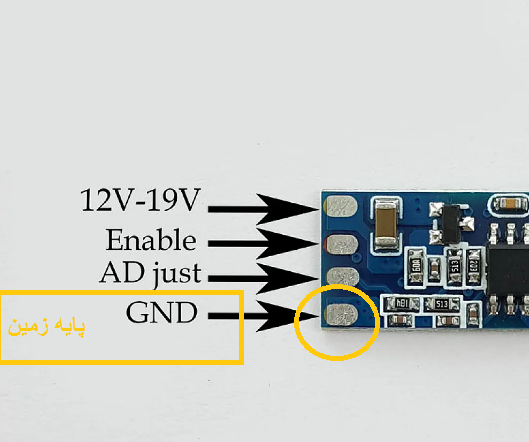

- پایه زمین را نیز به پین GND متصل نمایید.
