فلت رشته ای لپ تاپ
فلت رشتهای (ریبون) لپ تاپ چیست؟
فلت رشته ای لپ تاپ یا ریبون کابل (Ribbon Cable) یکی از کابلهای داخلی و ظریف لپ تاپ است که برای انتقال اطلاعات، سیگنال و ارتباط بین قطعات مختلف استفاده میشود. این کابلها به دلیل ساختار تخت، انعطافپذیر و ضخامت کم، در قسمتهایی از لپ تاپ که فضای محدودی دارند کاربرد زیادی دارند. فلت رشتهای در مدلها و اندازههای مختلف تولید میشود و تعداد رشتهها، تعداد پینها، طول کابل و نوع کانکتور آن میتواند در هر لپ تاپ متفاوت باشد.
در ساختار لپ تاپ، فلتها معمولاً برای اتصال بردهای مختلف به مادربرد یا ارتباط میان قطعات و تجهیزات داخلی مورد استفاده قرار میگیرند. به همین دلیل سلامت فلت میتواند تأثیر مستقیمی بر عملکرد قطعه متصل به آن داشته باشد.
کاربرد فلت ریبون در لپ تاپ
فلت ریبون بسته به مدل و طراحی دستگاه میتواند در قسمتهای مختلف مورد استفاده قرار بگیرد. این کابلها وظیفه انتقال سیگنال بین قطعات را بر عهده دارند و در برخی مدلها برای اتصال کیبورد، تاچ پد، برد USB، برد دکمه پاور، اسپیکر و سایر بردهای داخلی استفاده میشوند.
برای مثال، اگر فلت ارتباطی کیبورد آسیب دیده باشد، ممکن است تعدادی از کلیدها یا کل کیبورد کار نکند. در چنین شرایطی علاوه بر بررسی کابل، بهتر است وضعیت کیبورد لپ تاپ نیز بررسی شود تا مشخص شود مشکل از خود کیبورد است یا فلت اتصال آن.
علائم خرابی فلت رشته ای لپ تاپ
فلت رشتهای به دلیل ضخامت کم، در برابر کشیدگی، خم شدن شدید، فشار و پارگی حساس است. آسیب دیدن مسیرهای داخلی فلت ممکن است باعث قطع ارتباط میان دو قطعه شود و عملکرد آنها را مختل کند.
از رایجترین نشانههای خرابی فلت میتوان به قطع و وصل شدن عملکرد قطعه، کار نکردن بخشی از کیبورد یا تاچپد، شناسایی نشدن یک برد، عملکرد نامنظم دکمهها و از کار افتادن کامل قطعه متصل به فلت اشاره کرد.
گاهی اوقات آسیب فلت با چشم قابل مشاهده نیست و کابل از نظر ظاهری سالم به نظر میرسد. در این شرایط بررسی کانکتورها و تست فلت میتواند به تشخیص دقیقتر مشکل کمک کند.
نکات مهم برای خرید فلت رشته ای لپ تاپ
فلتهای رشتهای لپ تاپ در مدلهای مختلف و با مشخصات متفاوت تولید میشوند و هر فلت لزوماً با مدلهای مشابه سازگار نیست. انتخاب فلت متناسب با مدل دقیق لپ تاپ، از مشکلات اتصال و عملکرد نادرست قطعه جلوگیری میکند.
به همین دلیل هنگام انتخاب فلت ریبون، حتما این موارد بررسی شود:
- تعداد پینها
- طول سیم

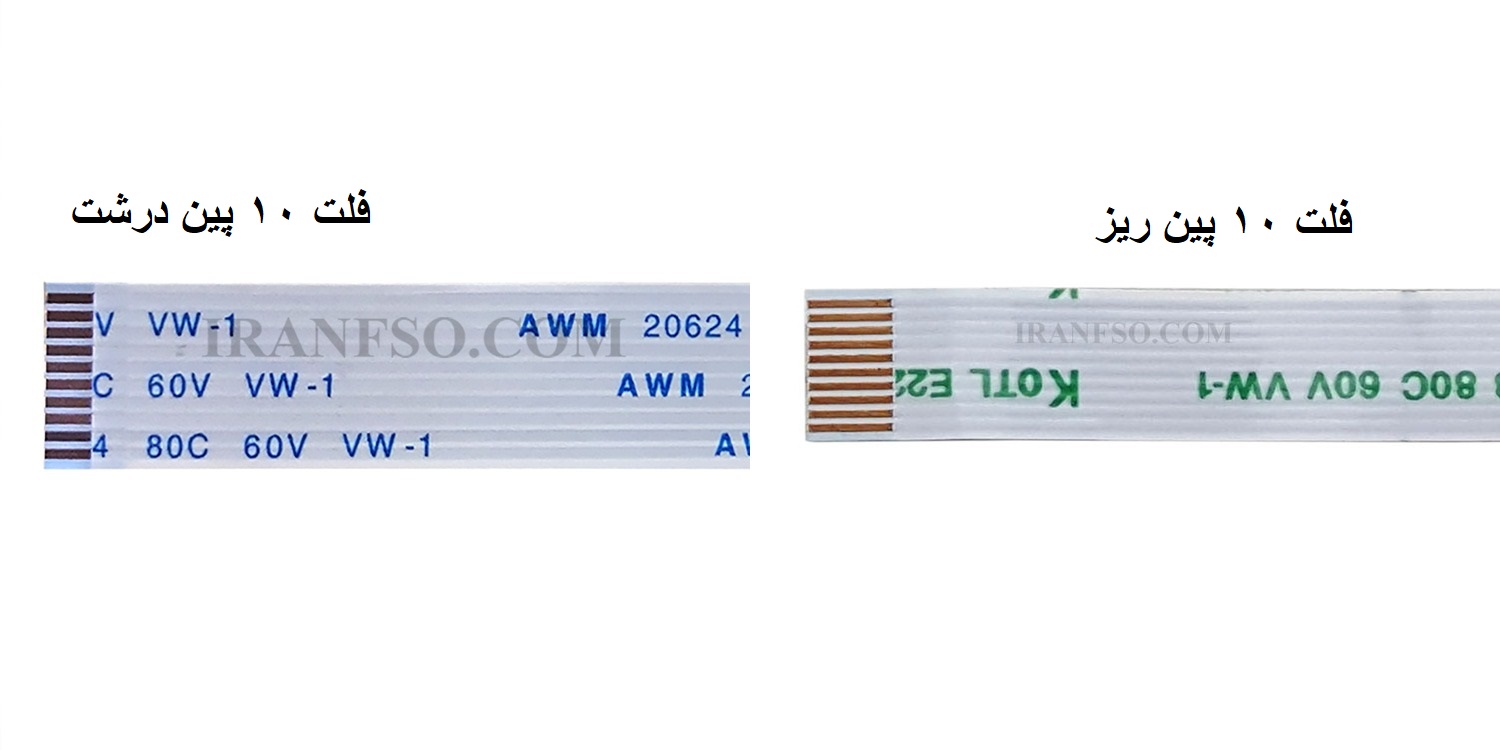

- فاصله مسیرها (ریز یا درشت بودن پین های اتصال)

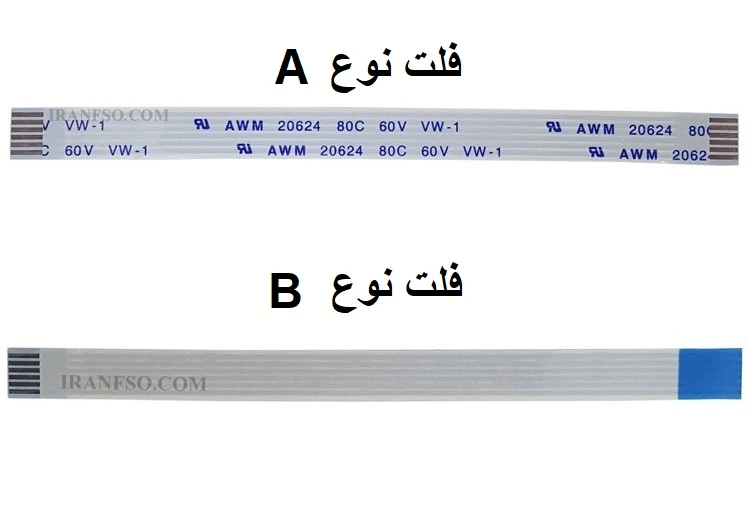

- شکل کانکتور (نوع A یا B)
همچنین هنگام تعمیر لپ تاپ، بهتر است در کنار فلت، سایر قطعات لپ تاپ مرتبط با همان بخش نیز بررسی شوند تا علت اصلی مشکل مشخص شود.
جمع بندی مطالب فلت ریبون
فلت رشتهای (ریبون) لپ تاپ وظیفه انتقال اطلاعات و سیگنال بین قطعات مختلف مانند کیبورد، تاچپد و بردهای داخلی را بر عهده دارد. هنگام خرید فلت لپ تاپ، تعداد پین، طول کابل، فاصله مسیرها، نوع کانکتور را بررسی کنید تا از سازگاری آن مطمئن شوید.
در صورت پارگی، قطعی یا عملکرد نامنظم قطعه، تعویض فلت با نمونه سالم و سازگار میتواند مشکل اتصال و عملکرد دستگاه را برطرف کند.
