پروگرم کردن IC در واقع برنامه نویسی IC می باشد. پروگرم کردن IC نوعی برنامه نویسی کامپیوتری است که در آن نرم افزار از طریق کد ایجاد می شود و سپس به آی سی اضافه می شود. این عمل معمولاً با استفاده از رایانه به عنوان پل برای برنامه نویسی آی سی انجام می شود ، زیرا رایانه می تواند نرم افزار را در آی سی آپلود کند. این معمولاً برای میکروکنترلر ها برای کنترل یک دستگاه خاص استفاده می شود ، اما ممکن است برای خود رایانه اصلی نیز استفاده شود. اقدامات زیادی وجود دارد که می توان آن ها را از طریق برنامه نویسی آی سی کد گذاری کرد و به آنچه در حال کنترل است بستگی دارد.
پروگرامر حرفه ای RT809 با استفاده از تکنولوژی پیشرفته شرکت RT در زمینه پروگرام انواع آی سی ها توانسته گوی رقابت را در زمینه پروگرام انواع آی سی در برد های پلیر فروش پروگرامر RT و فروش RT809 ماشین و سیستم های راهیاب ماشین برباید. پروگرامرهای سری RT809 دارای سرعت بسیار بالا هنگام خواندن و نوشتن بر روی آی سی ها می باشند. همچنین پشتیبانی از طیف بالای آی سی و امکان اضافه نمودن آی سی های دلخواه به لیست ساپورت کننده ای سی ها به انتخاب خریدار را می توان از ویژگی های بارز پروگرامر RT809 دانست. از دیگر مزایایی پروگرامر RT809 می توان به قیمت اقتصادی آن اشاره نمود که در مقابل پروگرامر های موجود در بازار ٬ با دارا بودن امکاناتی بسیار بیشتر ، قیمتی مقرون به صرفه را ارائه می کند.

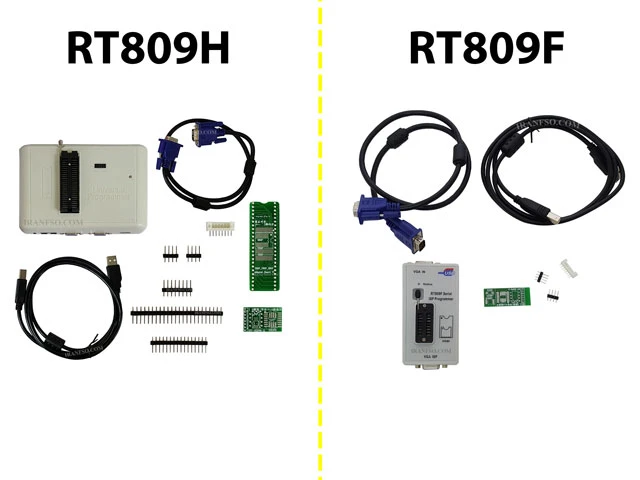

پروگرمر به دو نوع RT809H و مدل RT809F تقسیم می شود:
پروگرامر یونیورسال RT809H قادر به پروگرام TSOP56 و TSOP48 به صورت آفلاین می‌باشد ولی پروگرامر RT809F می‌تواند با استفاده از دستگاه PEB-1 برد ، TSOP48 را پروگرام نماید. سرعت انتقال دیتای پروگرامر یونیورسال RT809H در حدود Mbit/S 480 است که سرعت بسیار بالایی محسوب میشود ، اما سرعت پروگرامر RT809F کمی پایینتر از این مقدار است. بنابراین پروگرامر RT809H به عنوان نسل جدید پروگرامرهای سری RT809 مزیت‌های قابل توجهی نسبت به دیگر پروگرامرهای این سری دارد. پشتیبانی از پروگرام تمام انواع EMMC های موجود ، پشتیبانی از پروگرامر تمام انواع میکروکنترلرهای MCU لپتاپ از جمله مدل NUVOTON ، پروگرام TSOP56 و TSOP48 بصورت آفلاین و سرعت پروگرام 480 مگابیت بر ثانیه از جمله این مزیت‌ها می‌باشد.
زیف و یا آداپتور ، قطعه ای سخت افزاری جهت ارتباط میان آی سی ها و دستگاه پروگرامر می باشد. این قطعه با استفاده از پایه های متصل شونده و انتقال دهنده دیتا (اطلاعات) برنامه های ایجاد شده توسط کاربر را (مانند رام ها ، بایوس ها و ...) را بر روی تراشه ها بارگذاری نمایید. از جمله زیف یا آداپتور های موجود می توان به زیف SOP8 اشاره کرد.
زیف پروگرمر چیست؟
یکی از کلیدی ترین نکات پروگرامر RT809 را می توان سرعت آن دانست. این امکان به واسطه وجود زیف های قوی در این پروگرامر و همچنین برنامه نویسی پیشرفته آن ، سرعتی در حد سوپر پروگرامر ها را برای RT به وجود آورده است. یکی از زیف های مهم را می توان زیف SOP8 نام برد. این زیف با استفاده از بهترین قالب ها و همچنین با کیفیت ترین آلیاژ برای ارتباط یکپارچه تر میان پایه های تراشه و پروگرامر ایجاد شده تا بتواند سرعت انتقال اطلاعات از سیستم به تراشه را با سرعت بالا و با کیفیت عالی ایجاد کند.
مراحل پروگرام کردن IC
پروگرام کردن IC یک اقدام تخصصی بوده که باید به صورت اصولی انجام شود تا از وقوع خطا جلوگیری شود و عملکرد اصلی قطعات طی شود. مراحل پروگرام کردن IC به ترتیب عبارتند از:
1. ابتدا کابل مخصوص دستگاه و سپس سوکت آی سی را به سوکت رایتر وصل کنید و در نهایت کامپیوتر و برنامه نویس سیستم خود را روشن کنید.
2. نرم افزار مخصوص برنامه نویسی را اجرا کنید.
3. جستجو در منوی دستگاه و انتخاب برند آی سی
4. انتخاب شماره قطعه آی سی مورد نظر
5. بار گذاری برنامه
6. بررسی نرم افزار خود با کد چهار رقمی ظاهر شده
7. کلیک بر روی دکمه Program به منظور بارگذاری آی سی در سوکت مربوطه
8. فشردن دکمه OK در صورت موفقیت آمیز بودن برنامه نویسی
9. در مرحله آخر باید مطابق با نتیجه ، برچسب گذاری نمایید. در صورت موفقیت آمیز بودن عملیات به اتمام می رسد. در صورت وجود مشکل ، آن را روی سوکت دیگری قرار داده و مراحل بالا را تکرار کنید.
10. صورت معیوب شدن تراشه ، آن را در جعبه قطعات معیوب قرار دهید.
