بردهای جانبی لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G50-30

نحوه تعویض برد سوییچ لپتاپ لنوو G50-30

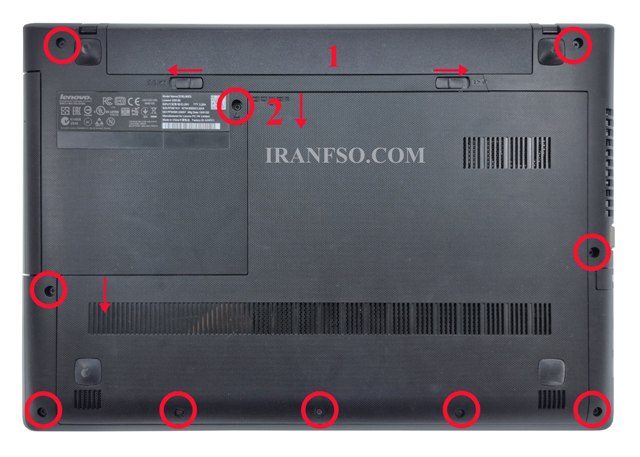

برای تعویض برد سوییچ لپ تاپ لنوو G50-30 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های قاب کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

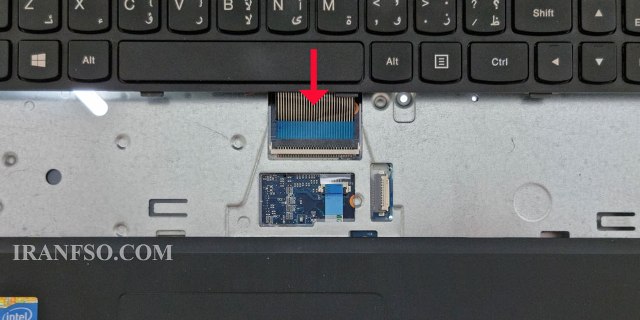

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

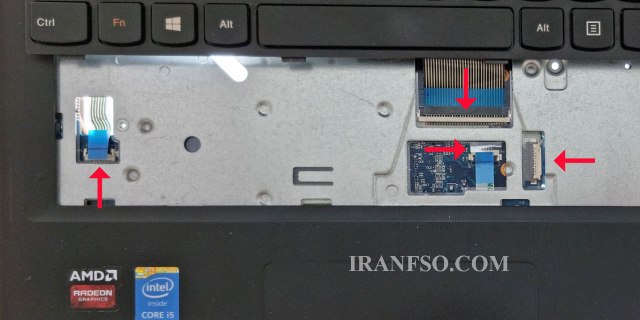

در قدم بعدی همه ی فلت ها را آزاد نمایید.

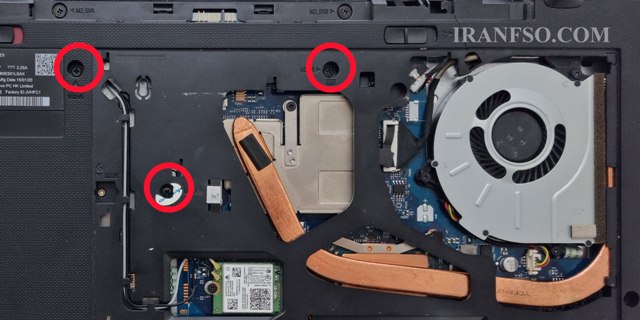

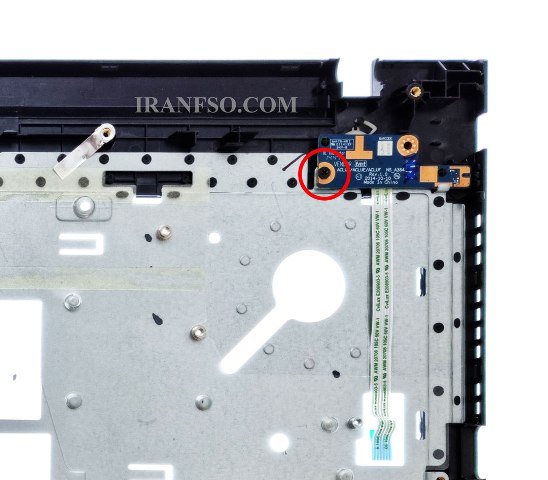

در قدم نهایی 1 عدد پیچ مربوط به برد سوییچ را باز نمایید.

نحوه تعویض برد یو اس بی لپتاپ لنوو G50-30

برای تعویض برد یو اس بی لپ تاپ لنوو G50-30 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های قاب کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

در قدم بعدی همه ی فلت ها را آزاد نمایید.

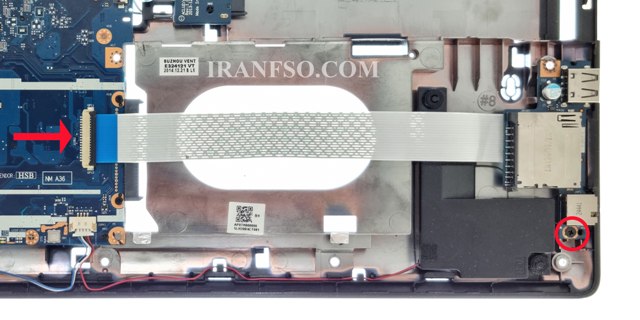

در قدم نهایی 1 عدد پیچ یو اس بی را باز نموده و فلت آن را جدا نمایید.

نحوه تعویض وب کم لپتاپ لنوو G50-30

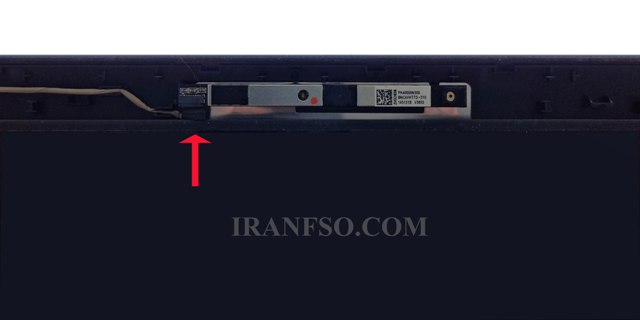

برای تعویض وبکم لپ تاپ لنوو G50-30 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر پیچ قاب B را باز نموده و سوکت فلت را از وب کم جدا نمایید و وبکم را آزاد کنید.
