قاب و لولای لپ تاپ ایسر اسپایر Acer Aspire 5742
قاب ایسر 5742
لپ تاپ acer aspire 5742 در نظر گرفتن دو قسمت اصلی بالا و پایین دستگاه ، طراحی و ساخته می شود.سلامت قاب و بدنه لپ تاپ نقش مهمی را ایفا می نماید. قاب ها با توجه به سلیقه و در خواست کاربران در رنگ های متفاوتی تولید می شوند.
انواع قاب لپ تاپ ایسر اسپایر 5742
قاب پشت ال سی دی 5742
قاب جلو ال سی دی 5742
قاب کنار کیبرد 5742
قاب کف ال سی دی 5742
قاب لپ تاپ ایسر اسپایر 5742 شامل قاب های A و B و C و D می باشد که همگی از جنس پلاستیکی هستند.در صورت عدم توجه به شکستگی و ضربه دیدن کاور لپ تاپ هزینه شما در این مسئله چند برابر میشود و می تواند باعث وارد شدن آسیب جدی به مادربرد، ال سی دی و سایر اجزای مهم لپ تاپ گردد.
قاب پشت ال سی دی ( Back Cover ) : قاب پشت مانیتور 5742 که به آن اختصارا کاور A نیز گفته می شود،این قاب در برگیرنده مانیتور و لولا و کابل اتصال تصویر و همچنین وب کم لپ تاپ می باشد.این دستگاه دو مدل led را ساپورت می کند و در قاب نیز تاثیر دارد.
نکته: هنگام خرید قاب A و لولا حتما به نازک و ضخیم بودن ال ای دی توجه نمایید.
قاب دور ال سی دی ( Front Cover-Bezel Cover ) : قاب دور یا جلوی مانیتور 5742 که به آن اختصارا کاور B نیز گفته می شود.این دستگاه با توجه به تفاوت led برای قاب b باتوجه کرد
قاب دور صفحه کلید ( Upper Case ) : قاب دور کیبورد 5742 که به آن اختصارا کاور c نیز گفته می شود.
این قاب همانطور که از نام آن مشخص است، در برگیرنده کیبورد و تاچ پد دستگاه است. که در برخی مواقع فینگر پرینت یا فینگر تاچ لپتاپ هم روی ان سوار می شود.قاب کیبورد دارای ورودی رم ریدر دارد که یا در سمت چپ یا در سمت راست قاب c قرار دارد و باید برای تعویض حتما مشخص باشد
قاب کف ( Bottom Case ) : به قاب کف یا زیر لپ تاپ 5742 اختصارا کاور D یا Base Cover نیز گفته می شود. این قاب پوشاننده ی یکی از مهم ترین اجزای لپ تاپ یعنی مادربرد، می باشد. برای اینکه بدانیم قاب کف دستگاه آسیب دیده است یا خیر، باید بین قاب دور کیبورد و قاب کف دستگاه را بررسی کنیم. اگر بین این دو قاب شکاف یا فاصله ایجاد شود و یا جای پیچ های دستگاه به علت فشار، ضربه و یا سقوط آسیب دیده باشددر صورت تعویض حتما به چپ و یا راست بودن رم ریدر توجه فرمایید.
نکته: هنگام تعویض قاب C و D حتما به اینکه رم ریدر در سمت چپ قرار دارد یا راست دقت نمایید.
نحوه تعویض قاب C لپتاپ ایسر 5742

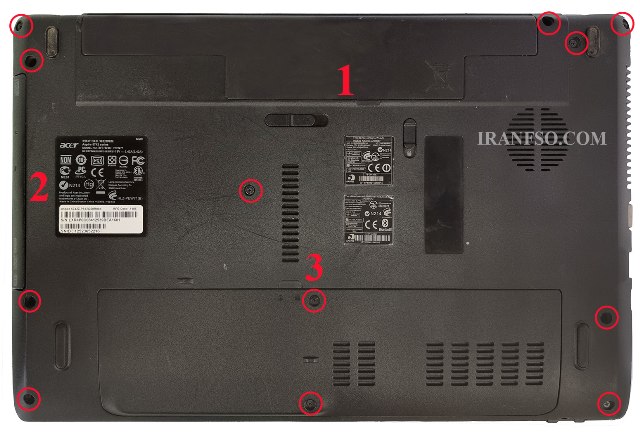

برای تعویض قاب C لپ تاپ ایسر 5742 در قدم اول باید تمام پیچ های قاب کف را طبق تصویری که مشاهده میشود باز نمایید.

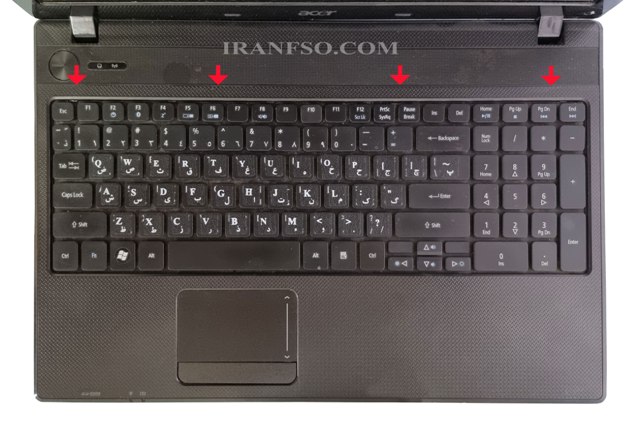

و در گام بعدی سوکت های کیبرد و درایو را جدا نمایید.

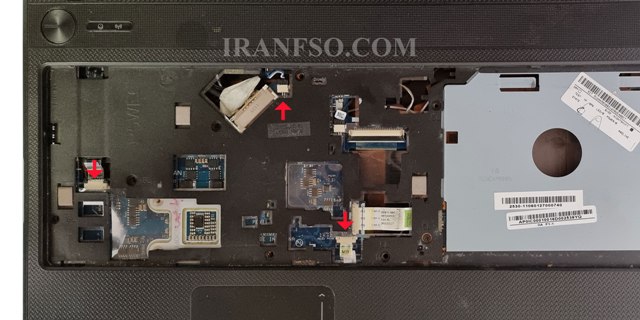

در این قسمت فلت تاچ پد ، فلت برد سوییچ ، سوکت اسپیکر را جدا نموده

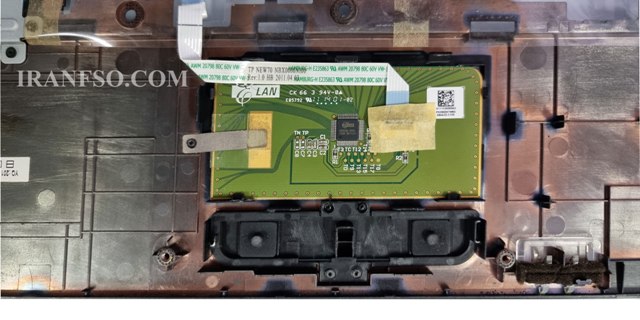

و در مرحله ی بعدی توسط قاب بازکن یا اسپاتول اقدام به باز نمودن قاب نمایید و تاچ پد را آزاد نمایید

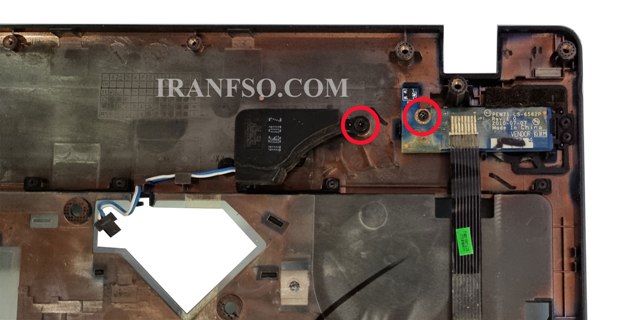

و در گام آخر پیچ های برد سوییچ و اسپیکر را باز نمایید.
نحوه تعویض لولا لپتاپ ایسر 5742
برای تعویض لولا لپ تاپ ایسر 5742 در قدم اول باید تمام پیچ های قاب کف را طبق تصویری که مشاهده میشود باز نمایید.
و در گام بعدی سوکت های کیبرد و درایو را جدا نمایید.
در این قسمت فلت تاچ پد ، فلت برد سوییچ ، سوکت اسپیکر را جدا نموده و قاب C را آزاد نمایید.
در این قسمت 3 عدد پیچ فن را باز نموده و سوکت فن را جدا مینماییم.

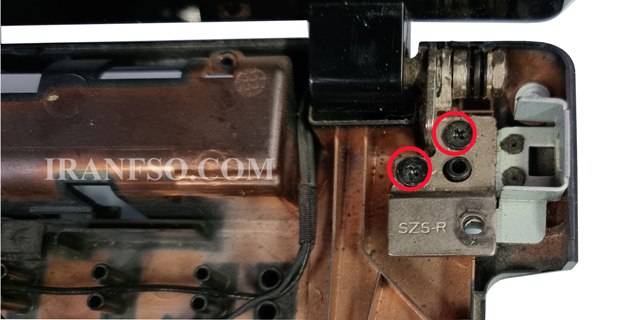

و در این قسمت پیچ و سوکت فلت را در سمت چپ لولا باز نمایید.
و سپس پیچ های سمت راست را باز نمایید.

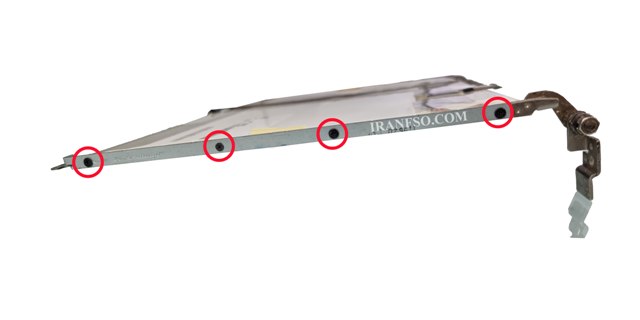

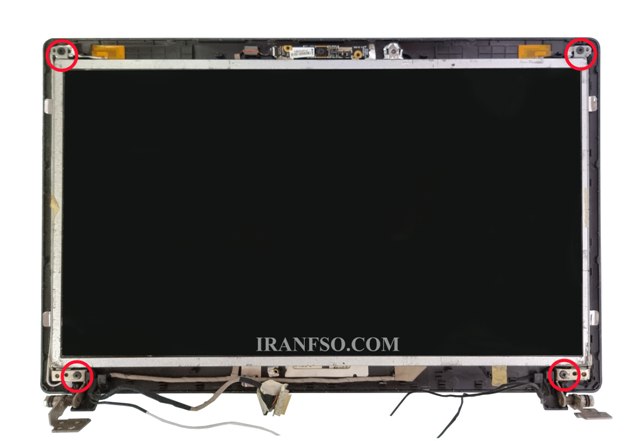

و در قسمت بعدی توسط قاب باز کن یا اسپاتول برای باز کردن قاب B اقدام مینماییم و پیچ های ال سی دی را باز میکنیم.
و در مرحله بعدی کابل فلت را از پشت ال ای دی جدا نمایید
بله. قاب رم ریدر چپ و رم ریدر راست در دستگاه ایسر 5742 مهم بوده و هنگام تعویض قاب به این نکته توجه نمایید.
خیر می توانید تاچ پد را از قاب قبلی جدا کرده و روی قاب جدید قرار دهید ولی بایداین جا بجایی با دقت و احتیاط انجام شود که به تاچ پد آسیب نرسد و به درستی نصب شود.
خیر فقط دارای یک هفته مهلت تست می باشد که می توانید مرجوع کنید.
بله ، امکان دارد با شکستگی در قسمت قاب پشت ال سی دی سبب شل شدن مانیتور لپ تاپ مدل شود و ممکن است ال ای دی شما شکسته شود و یا فلت و تصویر آسیب ببیند که در صورت آسیب دیدگی فلت ، مادربرد نیز آسیب می بیند.
شکستگی قاب کف باعث آسیب رسیدن به کابل جک برق شده و جک دچار قطعی شده است.
