قاب و لولای لپ تاپ ایسوس Asus X550LD
نحوه تعویض لولا لپ تاپ ایسوس X550L

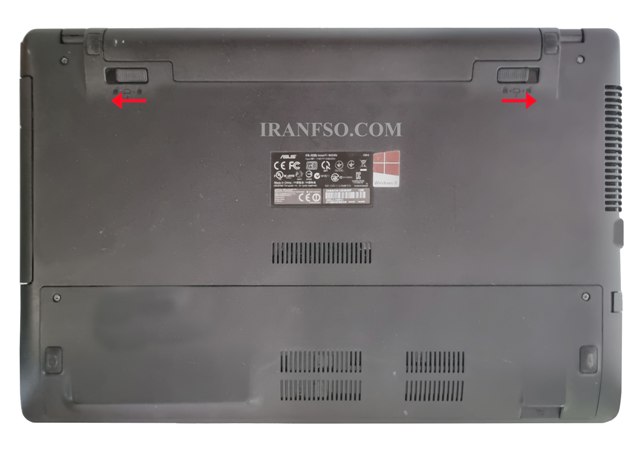

برای تعویض لولای لپتاپ ایسوس X550L ابتدا از خاموش بودن لپتاپ اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر دو قفل باطری را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

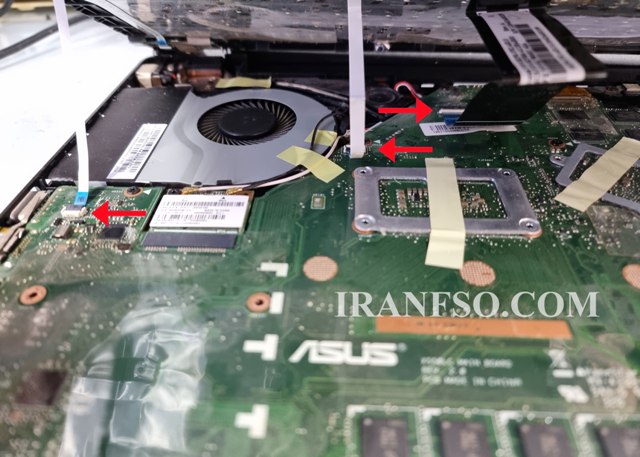

در قدم بعدی قاب C را به آرامی به صورت نیمه باز قرار دهید و سوکت فلت های کیبرد ، تاچ پد وبرد سوییچ را آزاد نموده و سپس قاب C را به طور کامل باز نمایید.

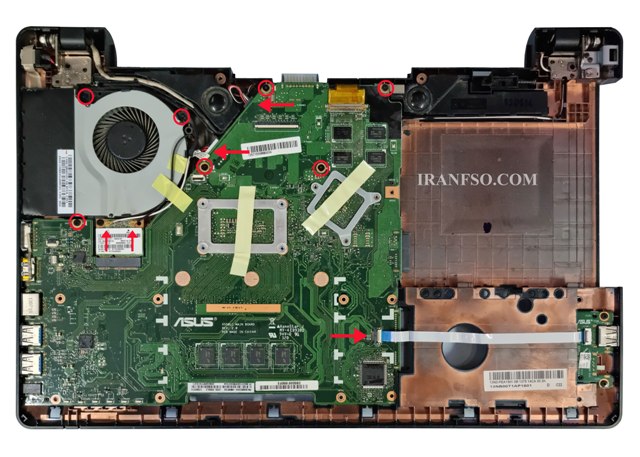

در قدم بعدی تمام پیچ ها و فلت های متصل به مادربرد را جدا نمایید و مادربرد را آزاد نمایید.

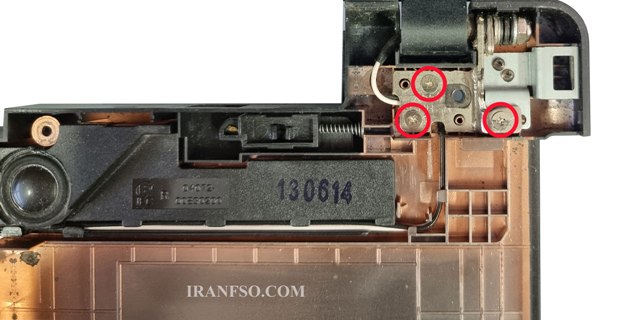

در قدم بعدی پیچ های لولای سمت راست را باز نمایید.

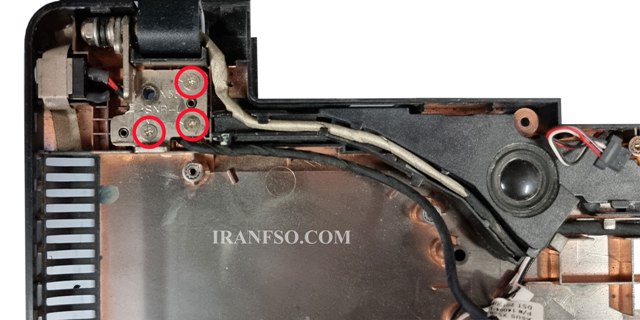

در قدم بعدی پیچ های لولای سمت چپ را باز نمایید.

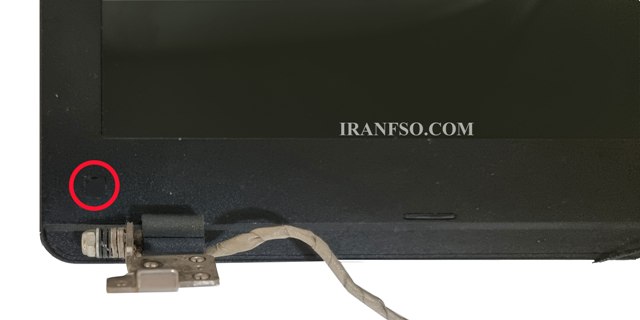

در قدم بعدی روکش پلاستیکی پیچ روی قاب B را باز نموده و پیچ قاب B را باز نمایید.
در قدم نهایی پیچ های لولا را باز نموده و لولا را از روی قاب A آزاد نمایید.
نحوه تعویض قاب A لپ تاپ ایسوس X550L
برای تعویض قاب A لپتاپ ایسوس X550L ابتدا از خاموش بودن لپتاپ اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیردو قفل باطری را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.
در قدم بعدی روکش پلاستیکی پیچ روی قاب B را باز نموده و پیچ قاب B را باز نمایید.

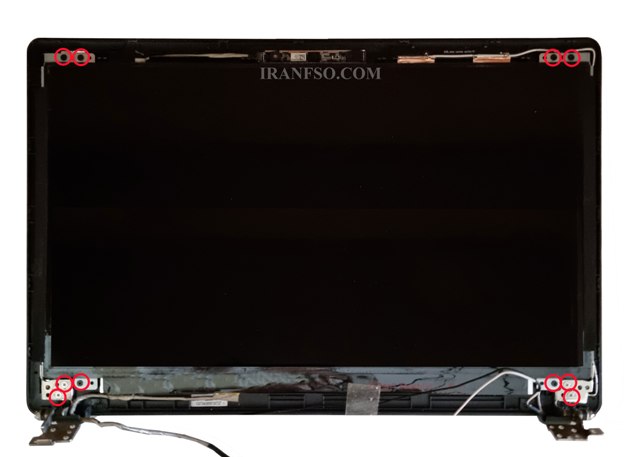

در قدم بعدی پیچ های مربوط به ال سی دی و لولا را باز نمایید.

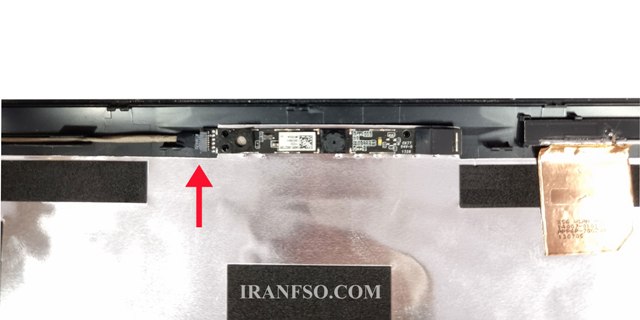

در قدم بعدی سوکت فلت وب کم را جدا نمایید.

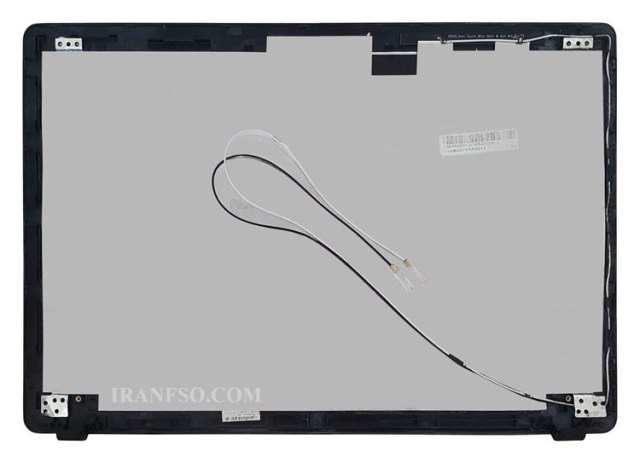

در قدم بعدی قاب A آماده تعویض میباشد.

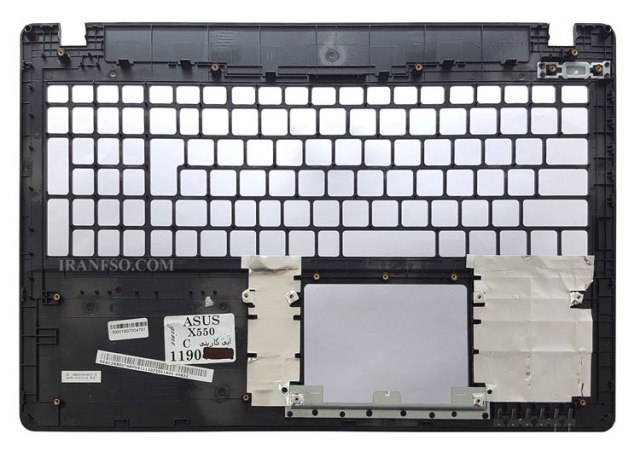

نحوه تعویض قاب C لپ تاپ ایسوس X550L
برای تعویض قاب C لپتاپ ایسوس X550L ابتدا از خاموش بودن لپتاپ اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر دو قفل باطری را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید. در قدم بعدی تمام پیچ های قاب کف را باز نمایید.
در قدم بعدی قاب C را به آرامی به صورت نیمه باز قرار دهید و سوکت فلت های کیبرد ، تاچ پد وبرد سوییچ را آزاد نموده و سپس قاب C را به طور کامل باز نمایید.

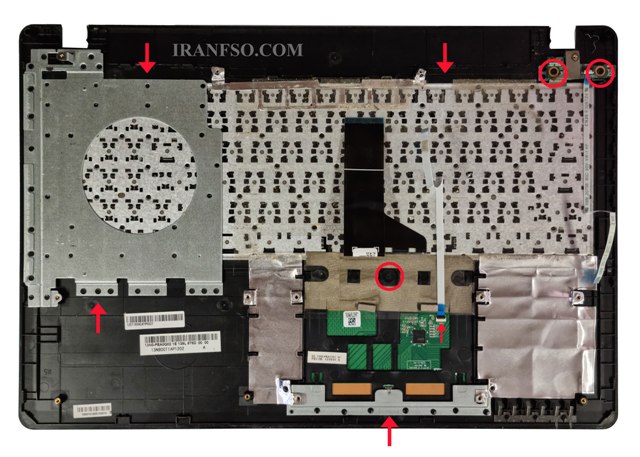

کیبرد این مدل دستگاه به صورت لحیم میباشد. بعد از باز نمودن تاچ پد و برد سوییچ بر روی قاب C ، باید محل های لحیم شده را با کاتر یا هر شیء تیزی جدا نمایید و در قدم بعدی کیبرد را آزاد کنید.
در قدم نهایی قاب C اماده تعویض میباشد.
