قاب و لولای لپ تاپ دل اینسپایرون Dell Inspiron N5110
قاب لپ تاپ دل INSPIRON N5110
یکی دیگر از اجزای مهم در لپ تاپ دل N5110، قاب های این دستگاه میباشد. قاب ها تمامی اجزای لپ تاپ نظیر بردها، فلت ها و سایر اجزا دستگاه را در خود جای میدهد. هر لپ تاپ حداقل شامل 4 قاب میباشد که در ادامه به معرفی آنها خواهیم پرداخت.
انواع قاب لپ تاپ دل اینسپایرون 5110
قاب پشت ال سی دی 5110 (قاب A)
قاب جلو ال سی دی 5110 (قاب B)
قاب کنار کیبرد 5110 (قاب C)
قاب کف ال سی دی 5110 (قاب D)
پنل دی وی دی 5110
درب رم 5110
قاب ها با توجه به سلیقه و در خواست کاربران در رنگ های متفاوتی تولید می شوند.
قسمت بالایی لپ تاپ دل N5110 شامل قاب پشت ال سی دی، قاب جلوی ال سی دی، لولا و Holder و مانیتور لپ تاپ دل 5110 میباشد. گاهی ممکن است بر اثر ضربه و افتادن لپ تاپ از ارتفاع علاوه بر آسیب قاب جلو ال سی دی ،لولا (Hings Laptop) شما آسیب ببیند که در این صورت باید اقدامات لازم برای تعویض قطعات آسیب دیده را انجام دهید.
قیمت و خرید قاب لپ تاپ دل اینسپایرون N5110
گاها ممکن است به دلیل ضربه، سفتی لولا و عوامل دیگر قاب دستگاه دل 5110 شکسته شود و یا در طی زمان، لولای دستگاه دل 5110 دچار مشکل شود. شکستگی قاب ممکن است سبب ایجاد آسیب به فلت تصویر، برد های جانبی و مادربرد شود که بهتر است در صورت مشاهده شکستگی قاب ها نسبت به تعمیر و یا تعویض آن اقدام نمایید.
قاب A و B یا همان قاب پشت و جلو ال سی دی لپ تاپ دل اینسپایرون 5110 دارای دو مدل با Switchable و بدون Switchable میباشد. ممکن است این سوال برای شما پیش آید که Switchable چیست؟
Switchable دکمه ای است که روی قاب پشت ال سی دی لپ تاپ 5110 تعبیه شده که شما با فشار دادن این دکمه میتوانید فریم روی قاب پشت ال سی دی را جدا کرده و با توجه به سلیقه ی خود از قاب های رنگی و یا طرح دار برای لپ تاپتان استفاده نمایید. در صورتی که در ساختار لپ تاپ شما از قاب پشت ال سی دی 5110 با دکمه Switchable استفاده شده باشد و این قاب در اثر عواملی نظیر افتادن لپ تاپ از ارتفاع و ضربه خوردن دچار آسیب شود، شما در این شرایط حتما باید برای تعویض از قاب پشت ال سی دی با دکمه Switchable استفاده نمایید و یا در صورتی که این مدل قاب در دسترس نبود میتوانید از قاب های پشت و جلو ال سی دی دل 5110 بدون دکمه Switchable بصورت همزمان استفاده نمایید.
نحوه تعویض قاب D لپتاپ دل 5110

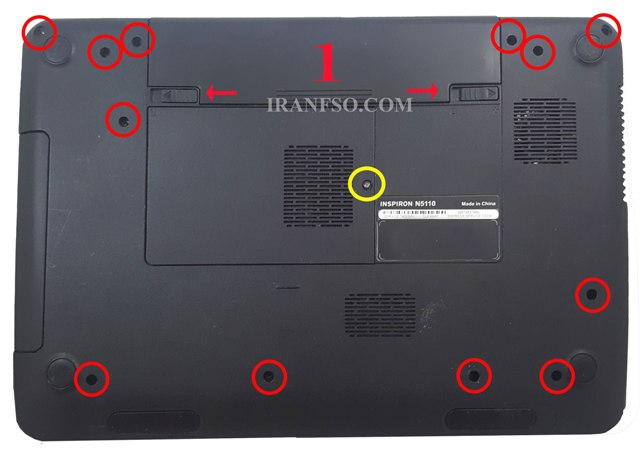

برای تعویض قاب D لپ تاپ دل 5110 ابتدا از خاموش بودن آن اطمینان حاصل نمایید و باطری را از دستگاه خارج نمایید، سپس طبق تصویر تمام پیچ های درب کف را باز نمایید.

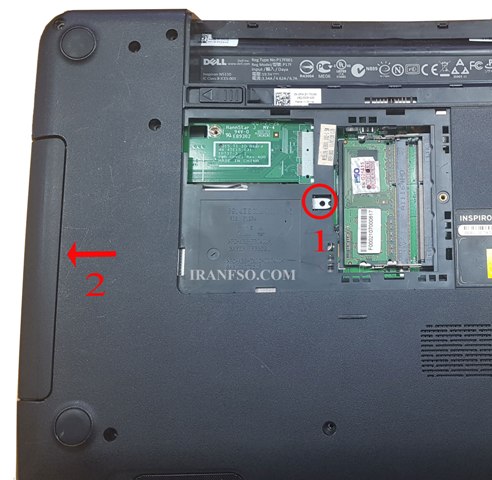

و در قدم بعدی درایو را بصورت کشویی خارج نمایید.

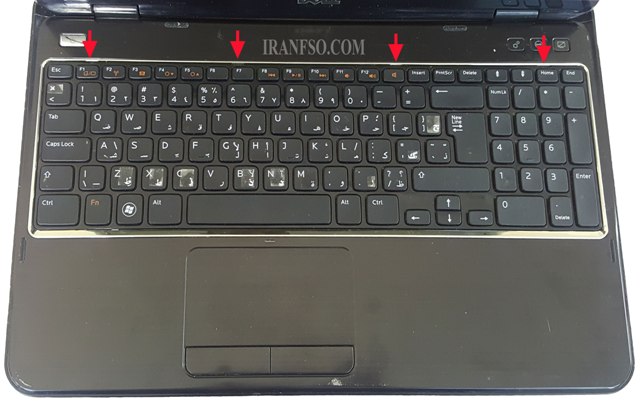

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .

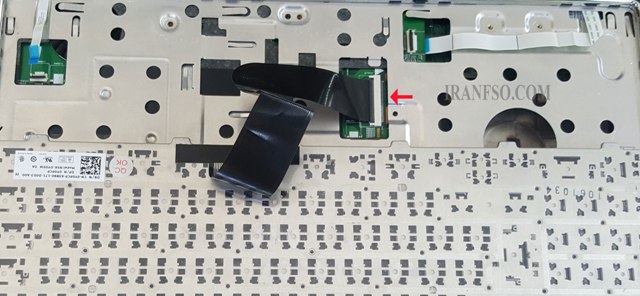

قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

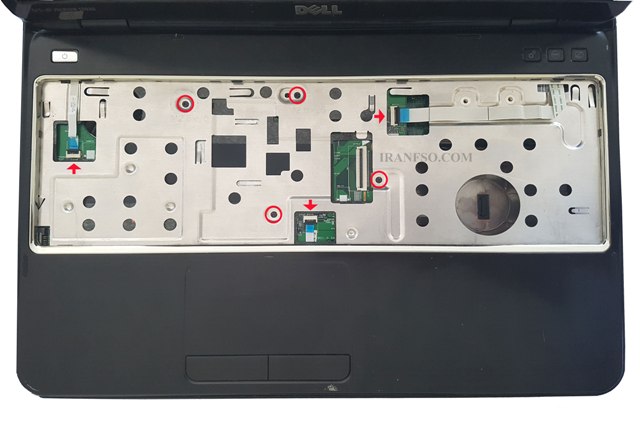

در قدم بعدی 4 عدد پیچ زیر کیبرد را باز نمایید و قاب C را جدا نمایید.

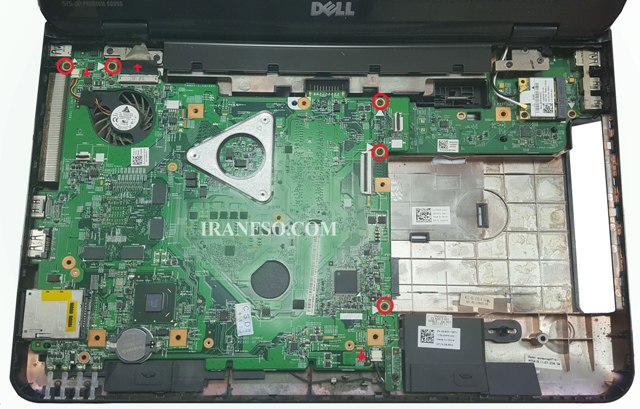

و در قدم بعدی تمام پیچ های باقی مانده بر روی مادربرد را باز نموده و مادربرد را آزاد نمایید.

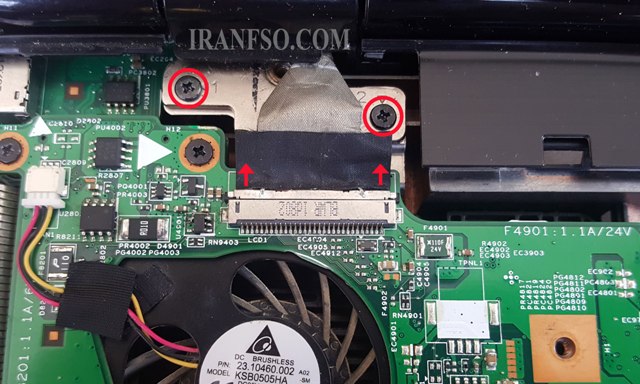

در قدم بعدی پیچ لولای سمت چپ را باز نمایید.

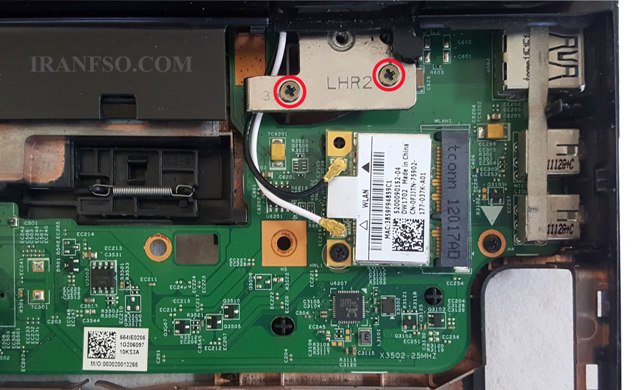

در قدم بعدی پیچ لولای سمت راست و آنتن ها را باز نمایید.

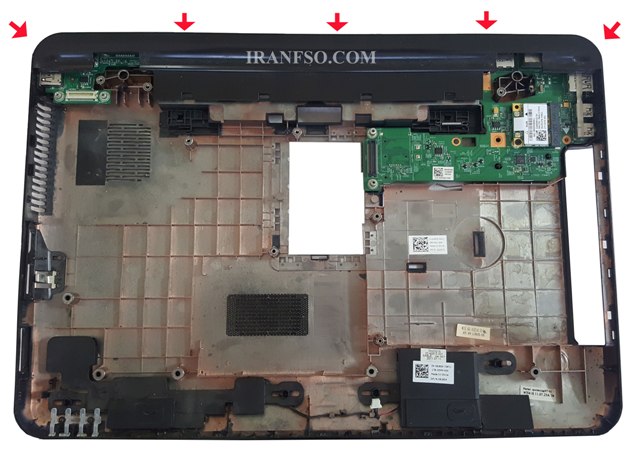

اکنون ابرویی یا قاب بالایی قاب C را توسط قاب بازکن باز نموده و بعد از آن برد USB3 و برد شارژ را باز نمایید.
شکستگی قاب کف باعث آسیب رسیدن به برد پاور شده و جک دچار اتصالی شده است.
خیر. می توانید تاچ پد را از قاب قبلی جدا کرده و روی قاب جدید قرار دهید ولی بایداین جا بجایی با دقت و احتیاط انجام شود که به تاچ پد آسیب نرسد و به درستی نصب شود.
خیر. فقط دارای یک هفته مهلت تست می باشد که می توانید مرجوع کنید.
بله ، امکان دارد با شکستگی در قسمت قاب پشت ال سی دی سبب شل شدن مانیتور لپ تاپ مدل شود و ممکن است ال ای دی شما شکسته شود و یا فلت و تصویر آسیب ببیند که در صورت آسیب دیدگی فلت ، مادربرد نیز آسیب می بیند.
