قاب و لولای لپ تاپ اچ پی پاویلیون HP Pavilion Dv6-6000

قاب اچ پی Dv6-6000

لپ تاپ HP Pavilion Dv6-6000 از 4 قطعه قاب تشکیل شده است و شامل قاب های A و B و C و D می باشد. سلامت قاب و بدنه لپ تاپ نقش مهمی در پایداری سایر قطعات نوت بوک ایفا می نماید. قاب ها با توجه به سلیقه و در خواست کاربران در رنگ های متفاوتی تولید می شوند.

انواع قاب لپ تاپ اچ پی Dv6-6000

قاب پشت ال سی دی اچ پی Dv6-6000
قاب جلو ال سی دی اچ پی Dv6-6000
قاب کنار کیبرد اچ پی Dv6-6000
قاب کف ال سی دی اچ پی Dv6-6000

قاب پشت ال سی دی ( Back Cover ) : قاب پشت مانیتور HP Dv6-6000 که به آن اختصارا کاور A نیز گفته می شود ، به رنگ های قهوه ای و مشکی طرح دار است. قاب پشت ال سی دی در حقیقت به عنوان درب بالایی لپ تاپ قابل مشاهده است. قسمت پائین تنه دستگاه به وسیله لولا به قاب پشت LCD متصل می شود.

قاب دور ال سی دی ( Front Cover-Bezel Cover ) : قاب دور یا جلوی مانیتور اچ پی Dv6-6000 که به آن اختصارا کاور B نیز گفته می شود. سلامت این بخش بخاطر حفظ و دوام نمایشگر از اهمیت خاصی برخوردار است. هرگونه لق شدن و یا شکستگی در جای پیچ ها و محل اتصال لولا در این قاب میتواند به فلت تصویر آسیب بزند.

قاب دور صفحه کلید ( Upper Case ) : قاب دور کیبورد اچ پی Dv6-6000 که به آن اختصارا کاور C نیز گفته می شود در رنگ های مشکی و قهوه ای با فینگر پرینت می باشد. قاب دور کیبورد لپ تاپ به عنوان پوشش سطح زیرین لپ تاپ در نظر گرفته شده و به عنوان پوشش دهنده فضای خالی دور کبیورد نیز شناخته می شود. نکته حائز اهمیت در مورد این قطعه کیفیت رنگ بدنه و استحکام آن در مقابل فشار دست می باشد. می توانید ، قیمت خرید قاب اچ پی Dv6-6000 را در این صفحه مشاهده نمایید.

قاب کف ( Bottom Case ) : به قاب کف یا زیر لپ تاپ HP Dv6-6000 اختصارا کاور D یا Base Cover نیز گفته می شود. این قاب پوشاننده ی یکی از مهم ترین اجزای لپ تاپ یعنی مادربرد ، می باشد. رسانا نبودن این قطعه از نظر الکتریکی اهمیت خاصی دارد ، هرگونه رسانایی در این بخش می‌ تواند تاثیرات منفی برای قطعات دستگاه داشته باشد. می توانید ، قیمت خرید قاب اچ پی Dv6-6000 را در این صفحه مشاهده نمایید.

لولای لپ تاپ ( Hinge) : لولای لپ تاپ اچ پی Dv6-6000 به عنوان متصل کننده قسمت درب بالا و بخش پائین دستگاه شناخته می شود. لولا و نگهدارنده آن به صورت پیوسته می باشد، در اصطلاح HOLDER گفته می شود که به مجموعه آن لولا می گویند. می توانید ، قیمت خرید لولا اچ پی Dv6-6000 را در این صفحه مشاهده نمایید.

نحوه تعویض لولای لپ تاپ اچ پی DV6-6000

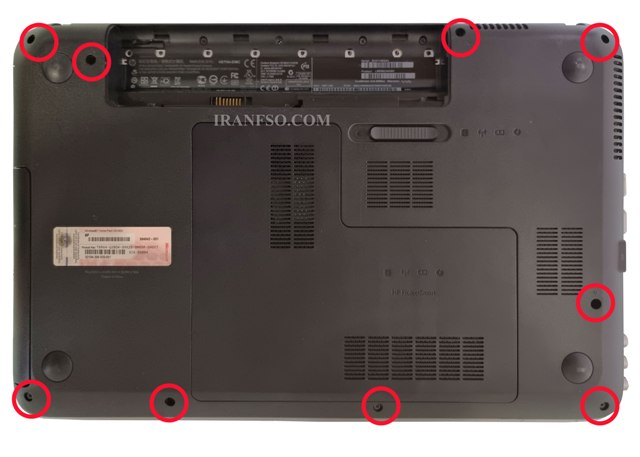

برای تعویض لولای لپ تاپ اچ پی DV6-6000 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم اول طبق تصویر تمام پیچ های قاب کف را باز نمایید.

.

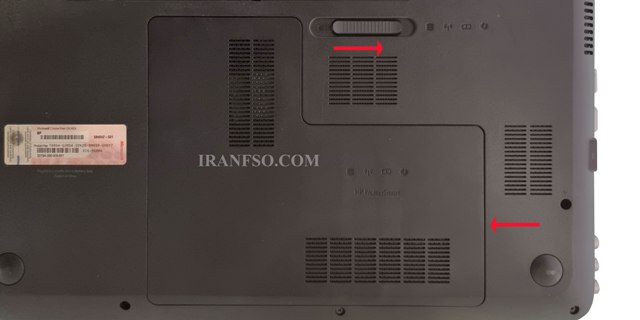

 در قدم بعدی قفل باطری را به سمت راست تغییر جهت دهید درب کف باز نمایید.

در قدم بعدی 1 عدد پیچ کیبرد را باز نمایید.

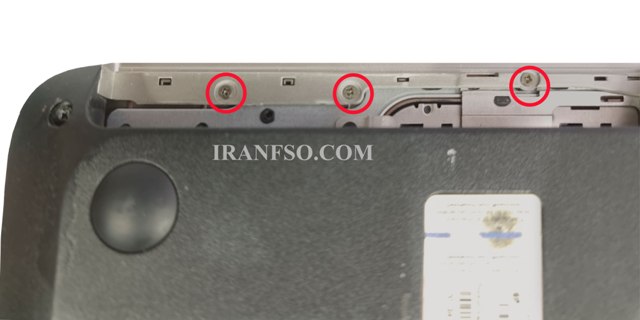

در قدم بعدی دقت نمایید برای باز نمودن قاب ، باید پیچ های زیر دی وی دی را باز نمایید.

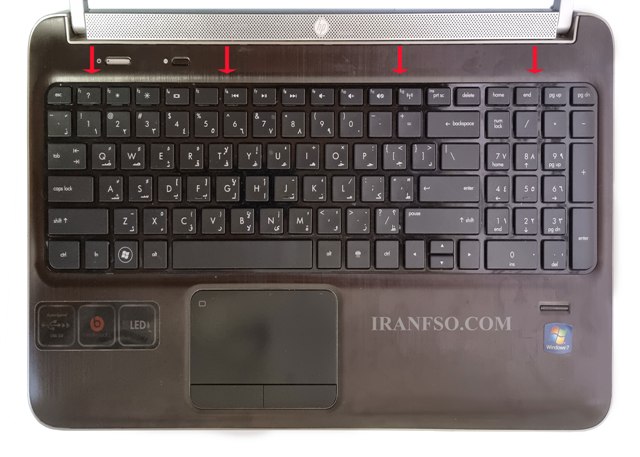

 در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

در قدم نهایی قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

در قدم بعدی تمام پیچ های قاب C را باز نموده و فلت ها را جدا نمایید.

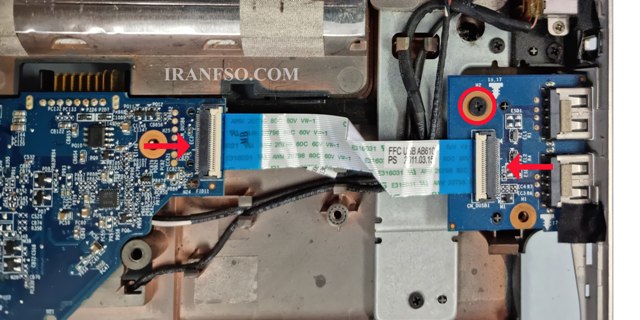

در قدم بعدی پیچ های مادربرد و هیت سینک را باز نموده و فلت های روی آن را جدا نمایید و مادربرد را آزاد نمایید.

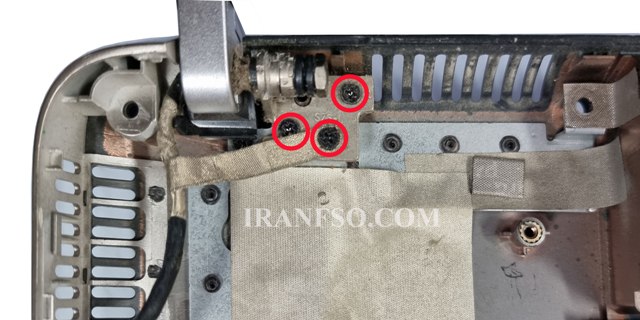

در قدم نهایی پیچ های لولا را در راست را باز نمایید.

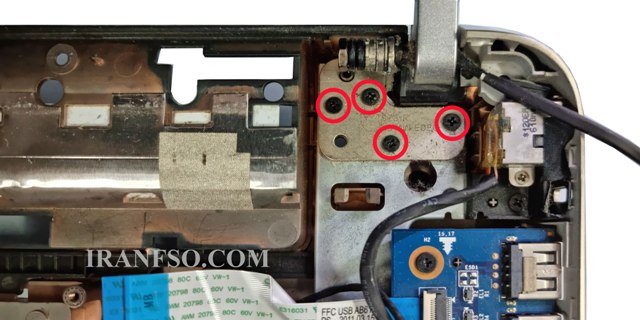

و سپس پیچ ها را در سمت چپ لولا باز کنید و لولا را آزاد کنید.

نحوه تعویض قاب D لپ تاپ اچ پی DV6-6000

برای تعویض قاب D لپ تاپ اچ پی DV6-6000 ابتدا از خاموش بودن ان اطمینان حاصل نمایید. در قدم اول طبق تصویر تمام پیچ های قاب کف را باز نمایید.

در قدم بعدی قفل باطری را به سمت راست تغییر جهت دهید درب کف باز نمایید.

در قدم بعدی 1 عدد پیچ کیبرد را باز نمایید.

در قدم بعدی پیچ های زیر کیبرد را باز نمایید تا قاب C دچار شکستگی نشود.

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

در قدم نهایی قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

در قدم بعدی تمام پیچ های قاب C را باز نموده و فلت ها را جدا نمایید.

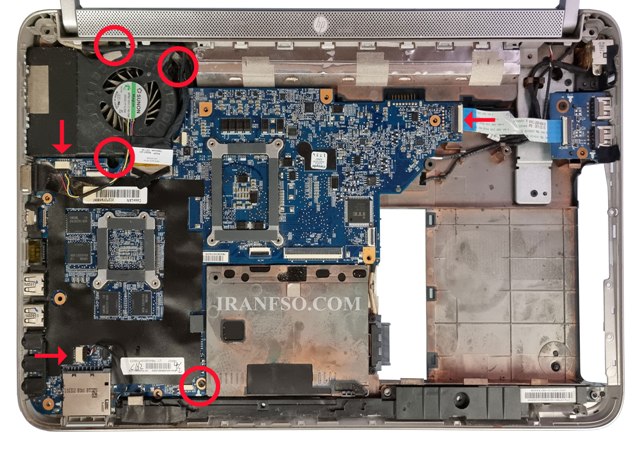

در قدم بعدی پیچ های مادربرد و هیت سینک را باز نموده و فلت های روی آن را جدا نمایید و مادربرد را آزاد نمایید.

در قدم بعدی پیچ های لولارا در سمت چپ باز کنید.

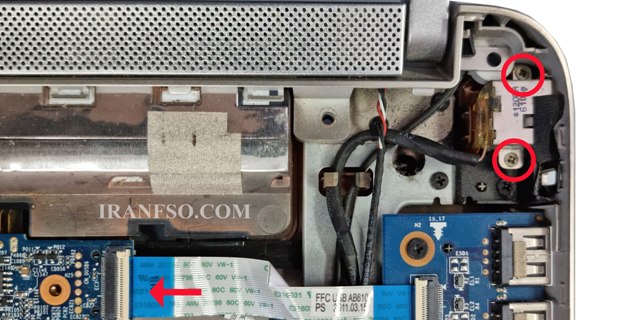

سپس پیچ های لولا را در سمت راست باز کنید.

برد یو اس بی و را از قاب کف جدا نمایید.

سپس جک برق را از آن جدا کنید.

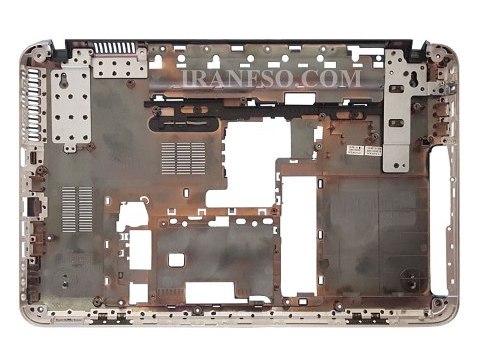

در مرحله آخر قاب کف را جدا کنید.

نحوه تعویض قاب C لپ تاپ اچ پی DV6-6000

برای تعویض قاب C لپ تاپ اچ پی DV6-6000 ابتدا از خاموش بودن ان اطمینان حاصل نمایید. در قدم اول طبق تصویر تمام پیچ های قاب کف را باز نمایید.

 در قدم بعدی قفل باطری را به سمت راست تغییر جهت دهید درب کف باز نمایید.

در قدم بعدی 1 عدد پیچ کیبرد را باز نمایید.

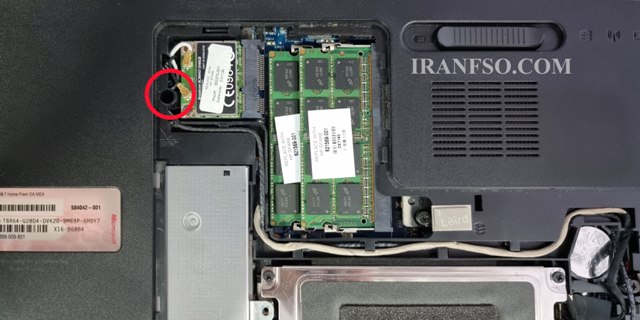

در قدم بعدی دقت نمایید برای باز نمودن قاب ، باید پیچ های زیر دی وی دی را باز نمایید.

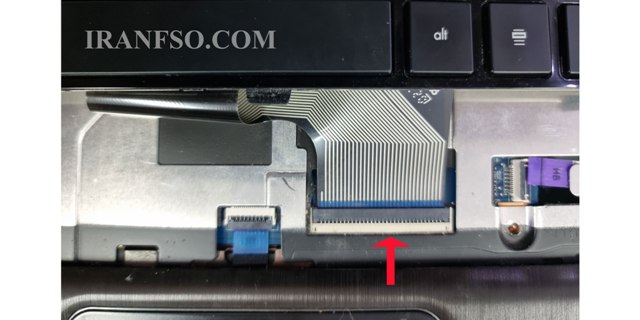

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

در قدم نهایی قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

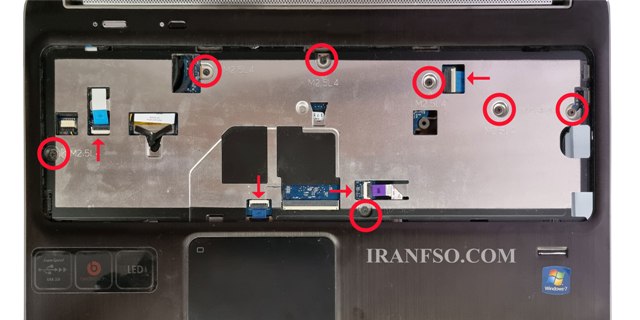

در قدم بعدی تمام پیچ های قاب C را باز نموده و فلت ها را جدا نمایید.

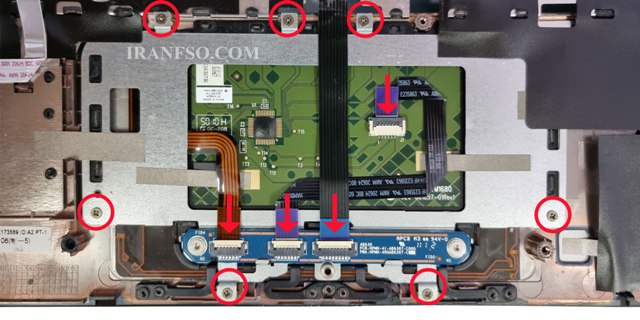

در قدم بعدی تمام پیچ ها را از برد کلیک و تاچ پد باز نموده و براکت تاچ پد را جدا و آن را آزاد نمایید.

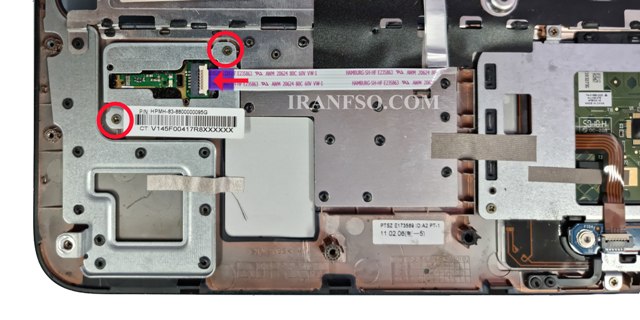

در قدم بعدی پیچ های برد فینگر را باز نموده و آن را جدا نمایید.

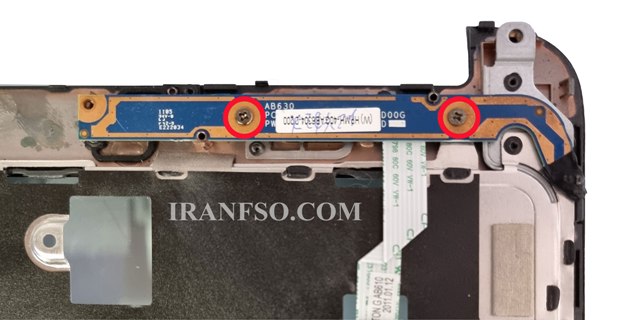

در گام آخر پیچ های برد سوییچ را باز نمایید.

در قدم نهایی پیچ و سوکت فلت ها را آزاد نمایید.
