آموزش تعویض و سرویس فن لپ تاپ Asus X401
در این راهنما نحوه تعویض و ارتقای هارد لپ تاپ Asus X401 را به شما آموزش میدهیم. برای انجام این کار، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.
- آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
- دستگاه را به پشت برگردانید.

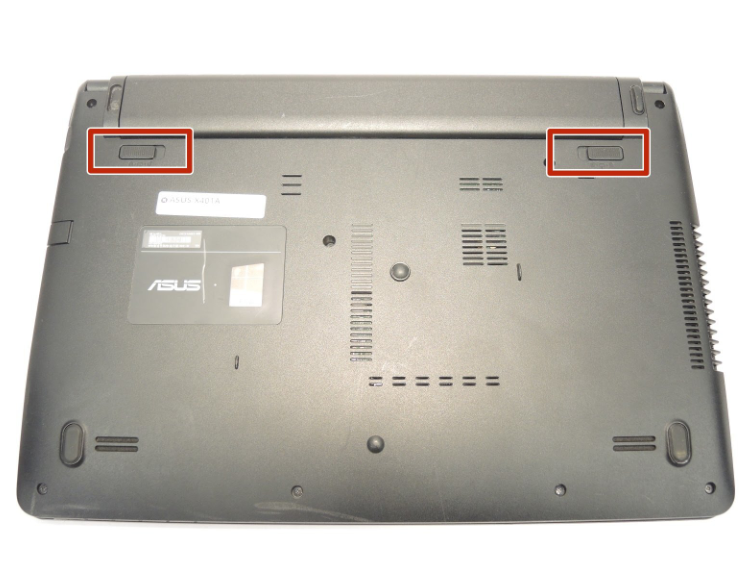

- برای جدا کردن باتری باید دو بست در قسمت زیرین لپ تاپ جدا شود. یک طرف سوئیچ استاندارد و طرف دیگر فنری است.

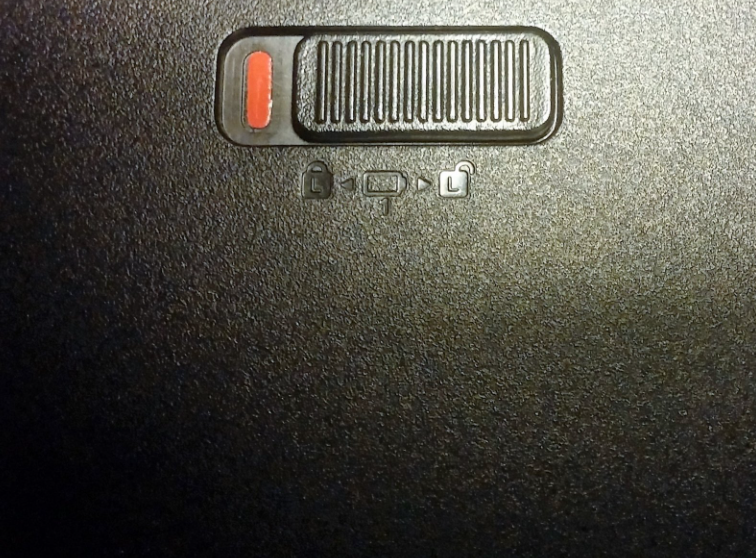

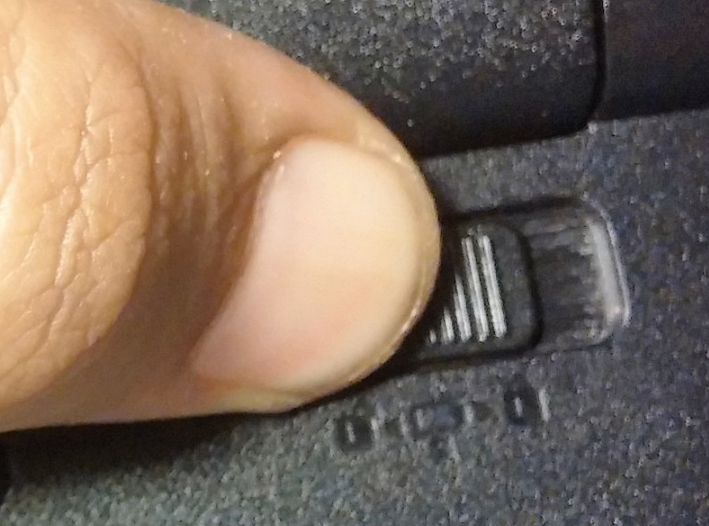

- سوئیچ استاندارد را به سمت مرکز لپ تاپ یا علامت قفل باز روی قاب، بلغزانید تا خط قرمز رنگ زیر آن نمایان شود.
- سوئیچ فنری را در همان موقعیت نگه دارید (فشار به سمت مرکز لپ تاپ و علامت قفل باز روی قاب) و در حالی که فشار میدهید، باتری را جدا کنید.

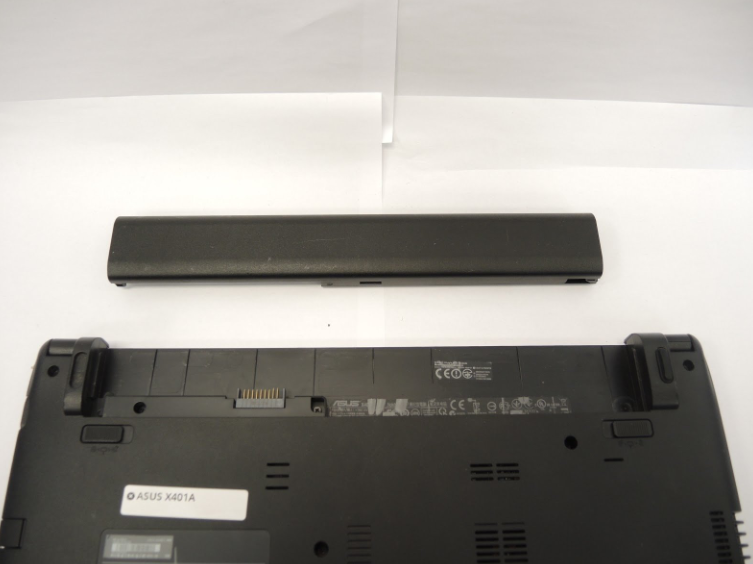

- باتری را از لپ تاپ جدا کنید.

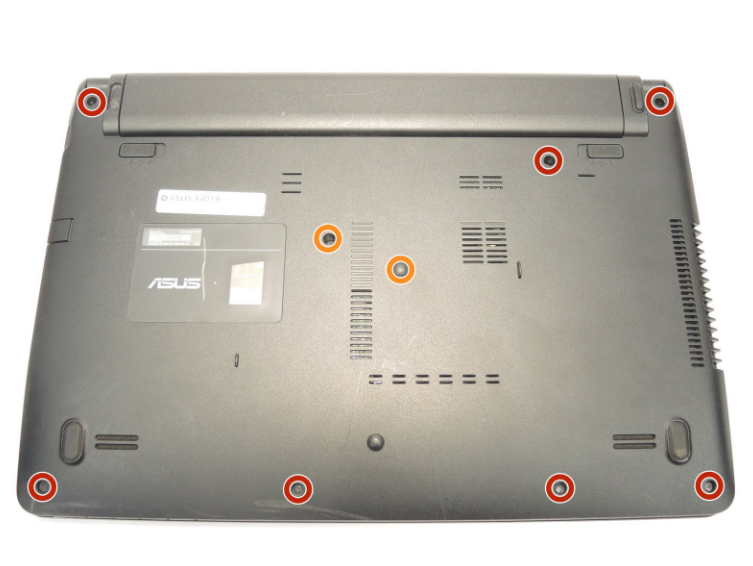

- پیچ های قاب کف را باز کنید.

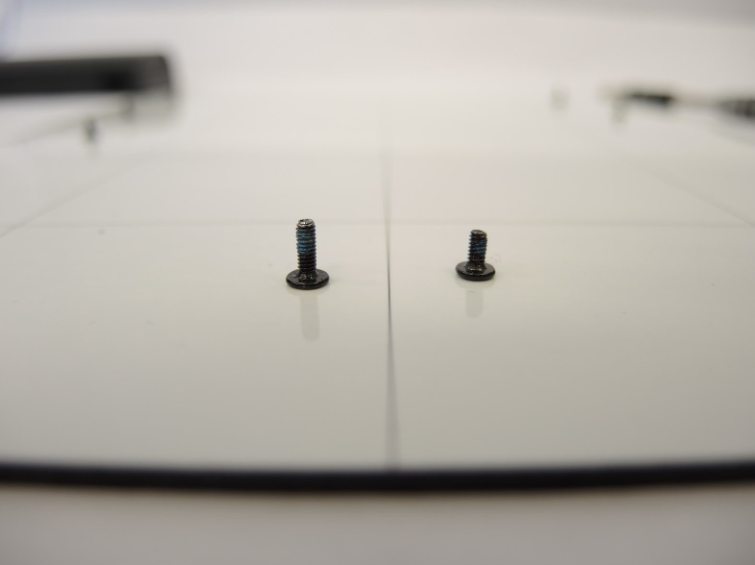

نکته: سایز پیچ ها با هم متفاوت هست. در هنگام باز کردن لپ تاپ، پیچ ها را تفکیک کنید تا موقع بستن دستگاه، با اشتباه بستن پیچ ها، به قاب ها آسیب وارد نشود.
- لپ تاپ را برگردانید.
- درب آن را باز کنید.

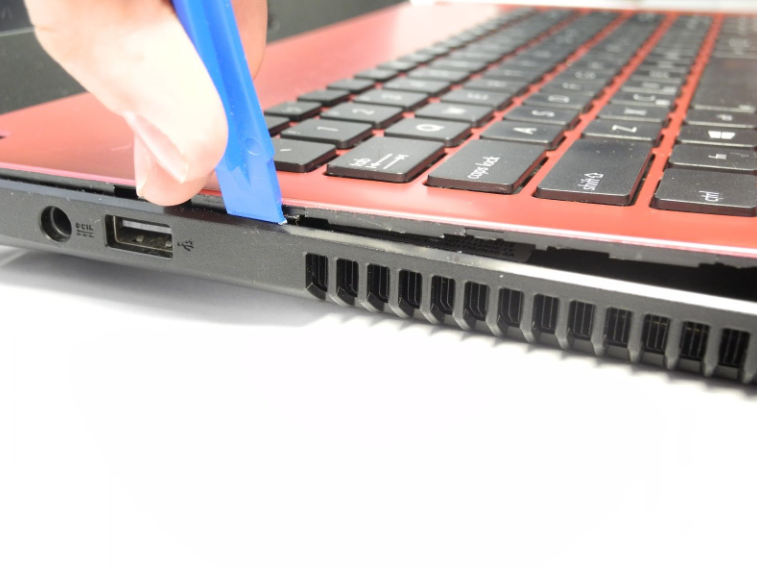

- ابزاری مانند اسپاتول را بین قاب ها قرار دهید. از یک قسمت شروع کنید و دور تا دور لپ تاپ ببرید تا قاب ها کامل از هم جدا شوند.
هشدار: سعی نکنید قاب ها را به طور کامل از هم جدا کنید، زیرا فلت ها هنوز به مادربرد متصل هستند و با کشیدن، به آنها آسیب خواهید زد.

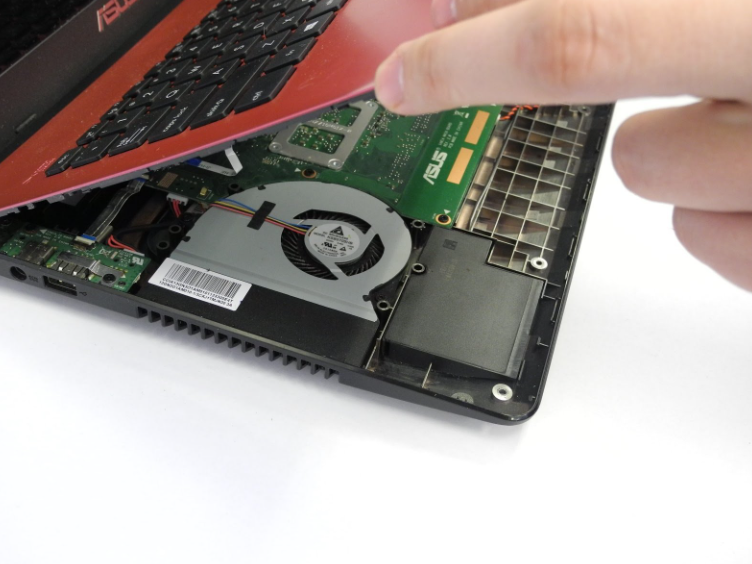

- قاب ها را کمی باز کنید و در زاویه ای نگه دارید که فلت ها کشیده نشوند و دستتان داخل لپ تاپ برود.

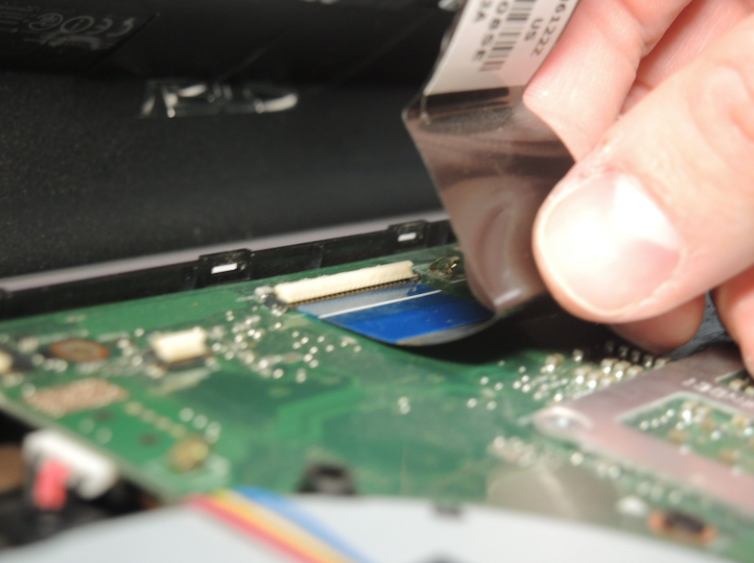

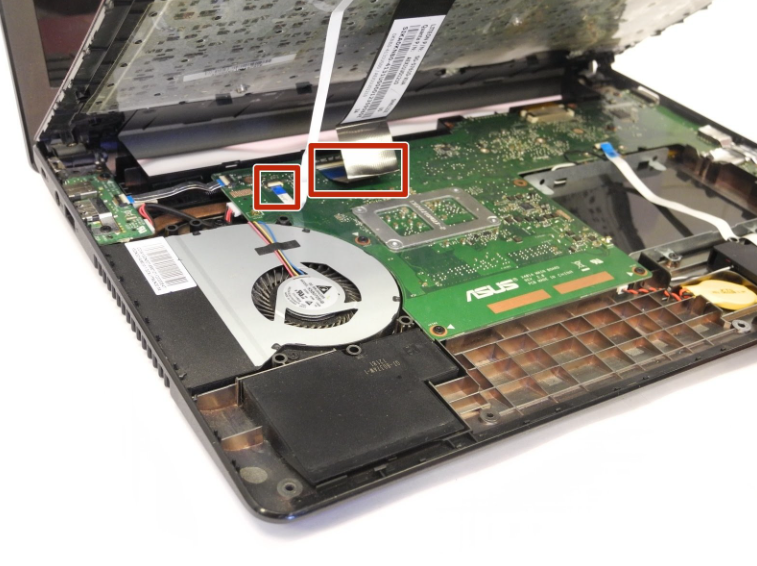

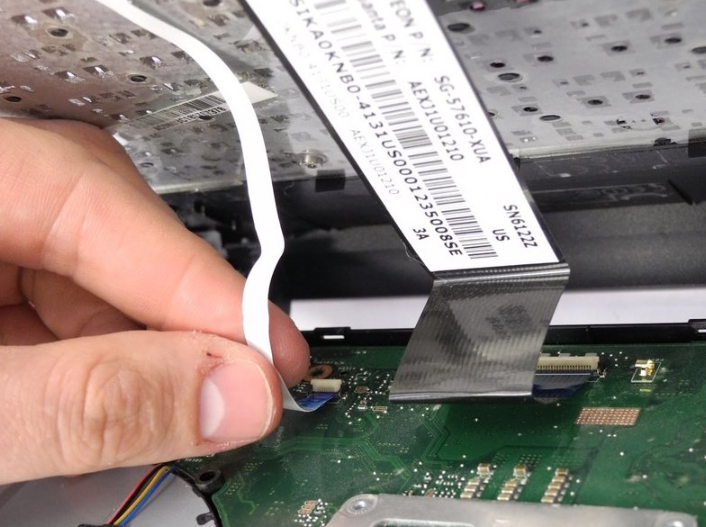

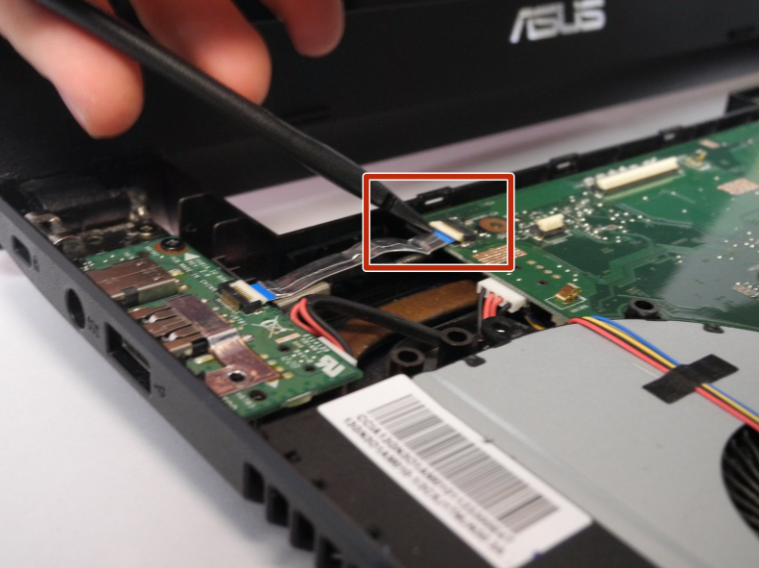

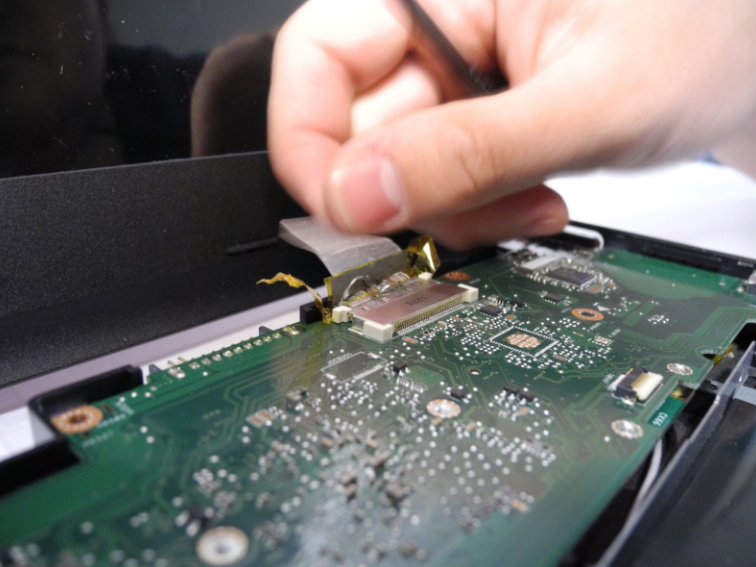

- قفل سوکت ها را باز کنید و فلت ها را از سوکت خارج کنید.

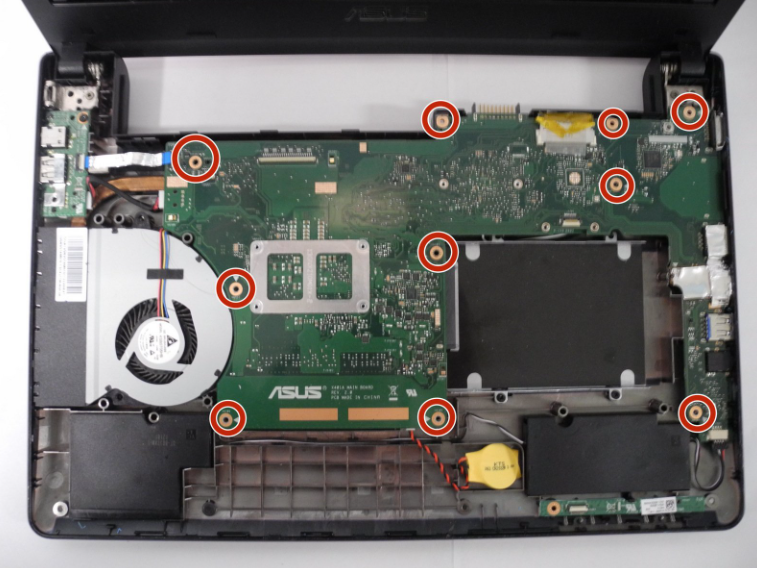

- برای باز کردن فن، نیاز دارید که مادربرد را از قاب جدا کنید پس تمام پیچ هایی که مادربرد را به قاب لپ تاپ متصل می کند را باز کنید.
- تمامی فلت ها را از مادربرد جدا کنید.

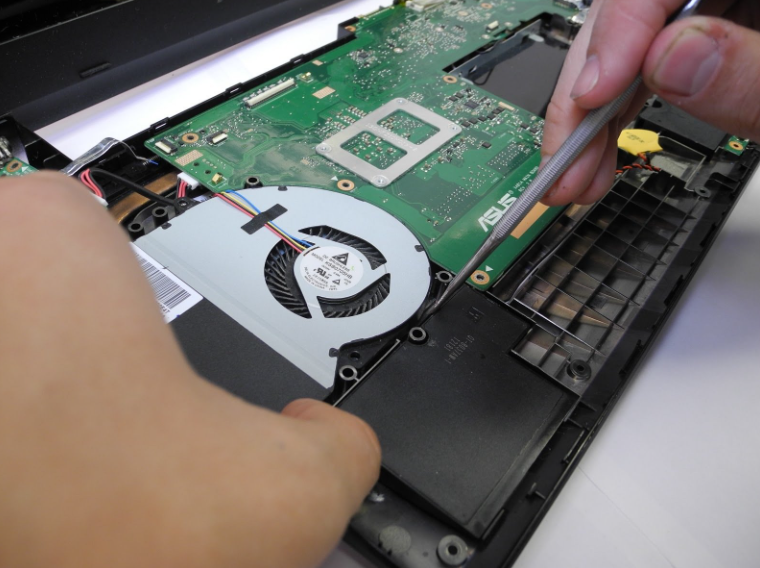

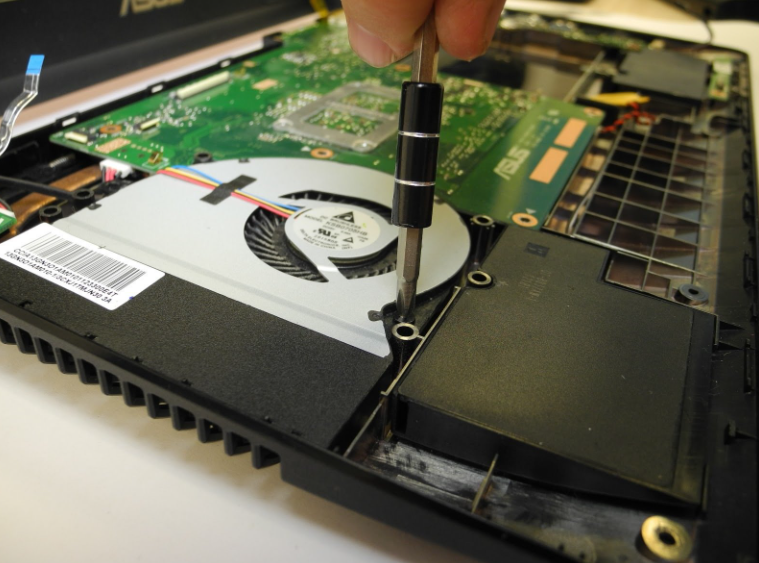

- پیچ فن را باز کنید.

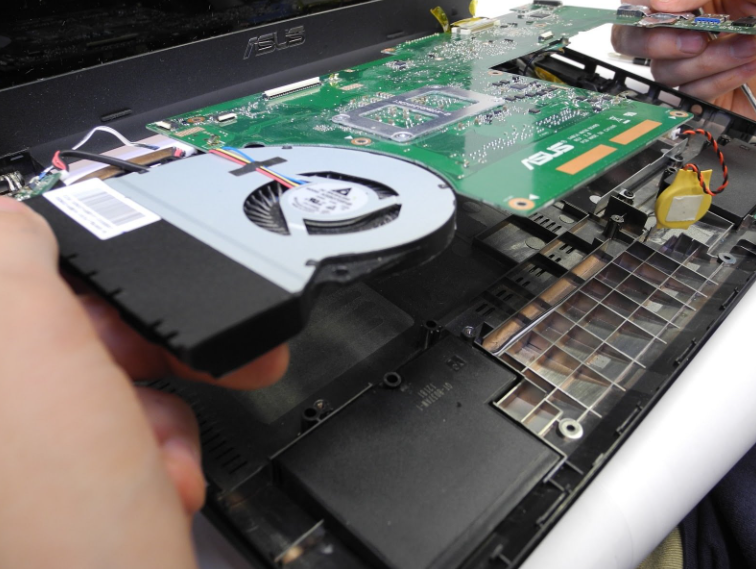

- مادربرد را به همراه فن، از قاب کف جدا کنید.

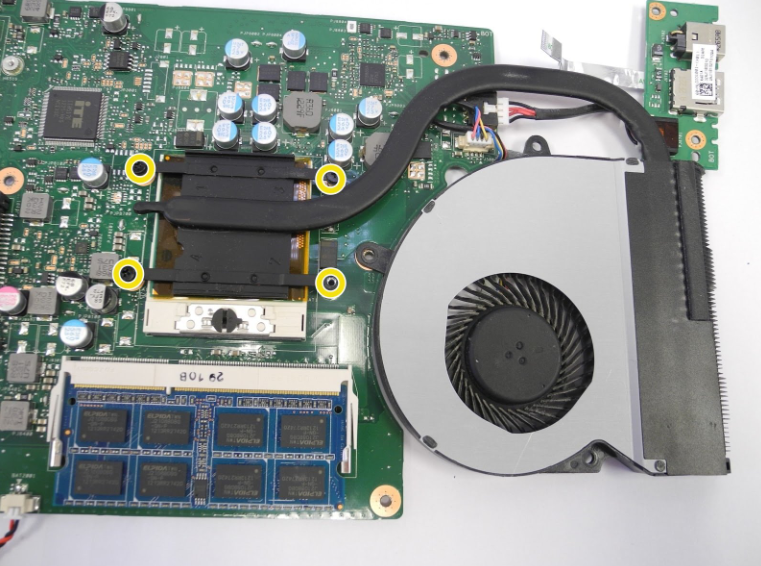

- مادربرد را برگردانید و پیچ های هیت سینک را باز کنید.

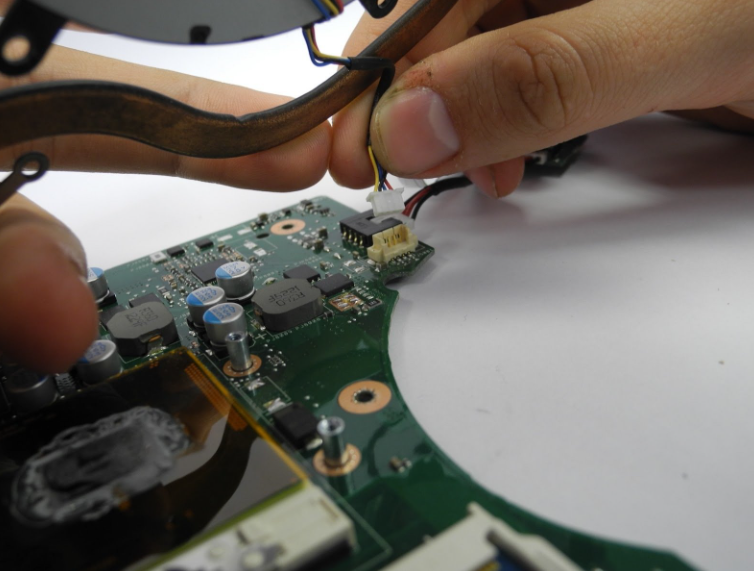

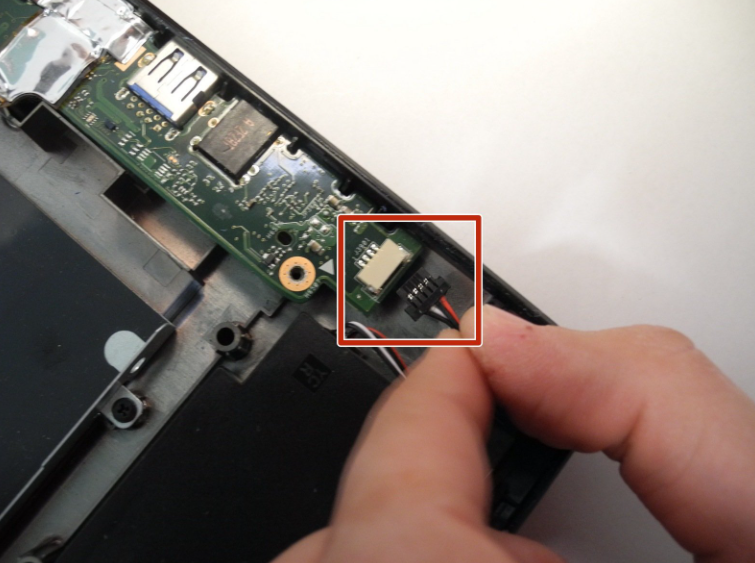

- سیم فن را از مادربرد جدا کنید.
هشدار: حتما برای انجام این کار، با ابزاری قسمت پلاستیک سفید رنگ را به سمت بالا بکشید تا سیم از سوکت خارج شود. در صورتیکه با کشیدن سیم اقدام به جدا کردن کنید، سیم آسیب میبیند.

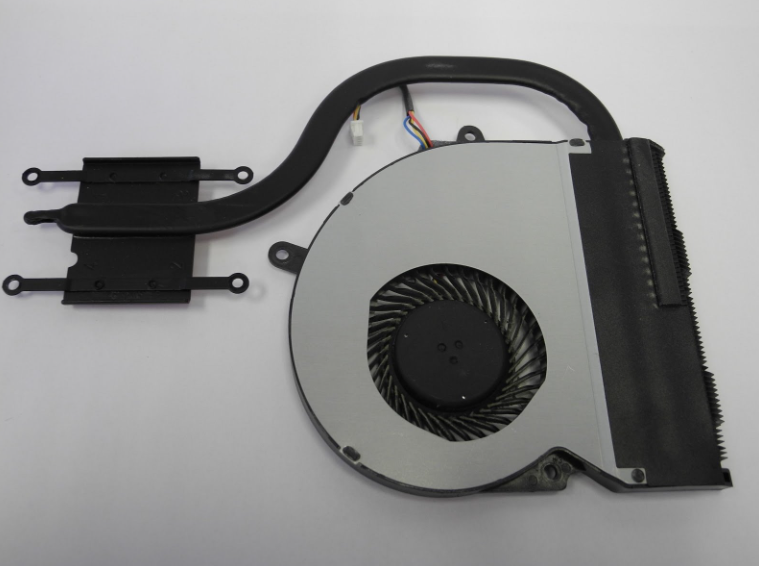

- فن را از مادربرد جدا کنید.
- حالا میتوانید برای تعویض یا سرویس فن اقدام نمایید.
- فن داخلی معیوب را با یک فن جدید تعویض کنید و مراحل قبلی را برای مونتاژ مجدد تکرار کنید.
در صورت سلامت فیزیکی ، FAN ایسوس x401 دارای 7 روز مهلت تست کالا و مرجوعی می باشد.
در حالتی که بعد از تعویض فن باد گرم از نوت بوک ایسوس x401 خارج شود نیازی به تعویض HEATSINK نمی باشد ، در غیر اینصورت اگر باد سرد خارج شود به معنی این می باشد که گاز هیت سینک خارج شده است.
در هنگام سرویس فن و هیت سینک نیاز است برای فضای بین هیت سینک و CPU از خمیر سیلیکون استفاده شود .
بله ، درصورتی که FAN مشکل فیزیکی نداشته باشد شامل یک ماه گارانتی می باشد.
قطعا خیر، زیرا جریان هوای FAN میبایستی برای خنک کردن cpu وگرافیک از مسیرهیت سینک عبور کند ، استفاده از کول پد در کنار فن گزینه مناسبی است.
