فن لپتاپ قطعه‌ای است که دمای سیستم را در بازه مطلوب نگه می‌ دارد و از بروز overheat جلوگیری می‌ کند. فن‌ های لپ تاپ قادر هستند سرعت چرخش خود را با توجه به دمای داخلی سیستم تغییر دهند.

خرید و قیمت فن نوت بوک دل Inspiron 1545

هیت سینک در دستگاه دارای دو نوع گرافیک دار و بدون گرافیک میباشد که هنگام تعویض آن حتما باید به این نکته توجه نمایید و هیت سینک سازگار با مادربرد دستگاه خود را انتخاب نمایید.

آموزش تعویض و سرویس فن لپ تاپ دل اینسپایرون Dell Inspiron 1545

در این راهنما نحوه تعویض و سرویس فن لپ تاپ دل اینسپایرون Dell Inspiron 1545 را به شما آموزش میدهیم. برای انجام این کار، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.

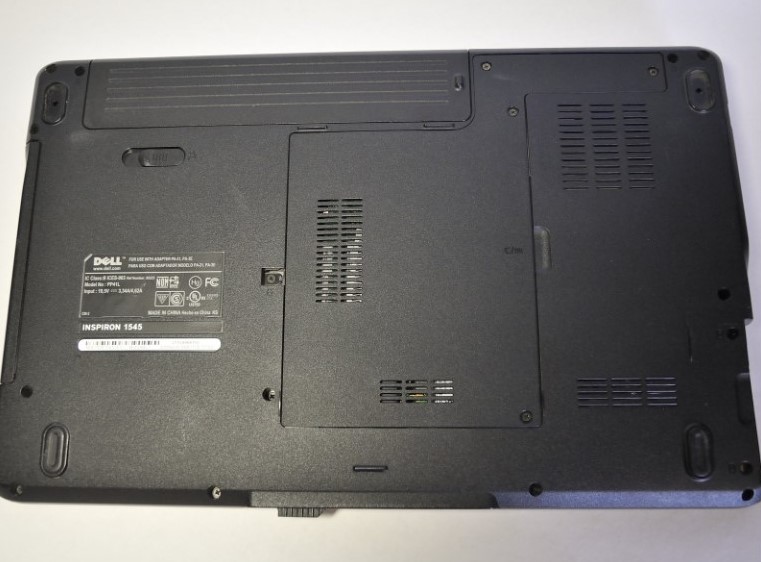

• دستگاه را به پشت برگردانید.

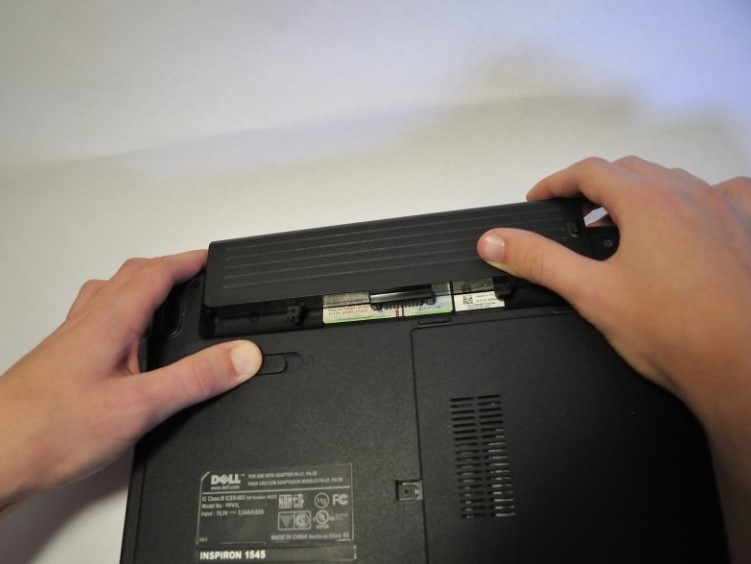

• سوئیچ قفل باتری را نگه دارید و باتری را به سمت بیرون بکشید.

• باتری را از لپتاپ جدا کنید.

• لپ تاپ را به پشت آن برگردانید.

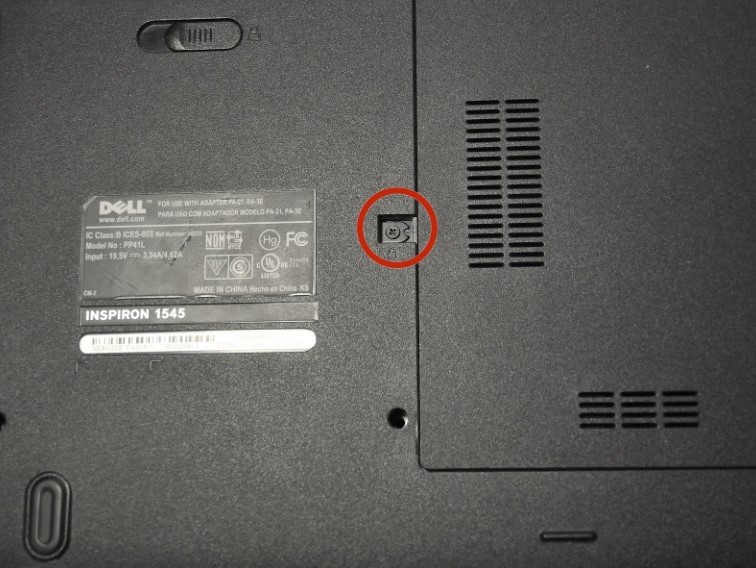

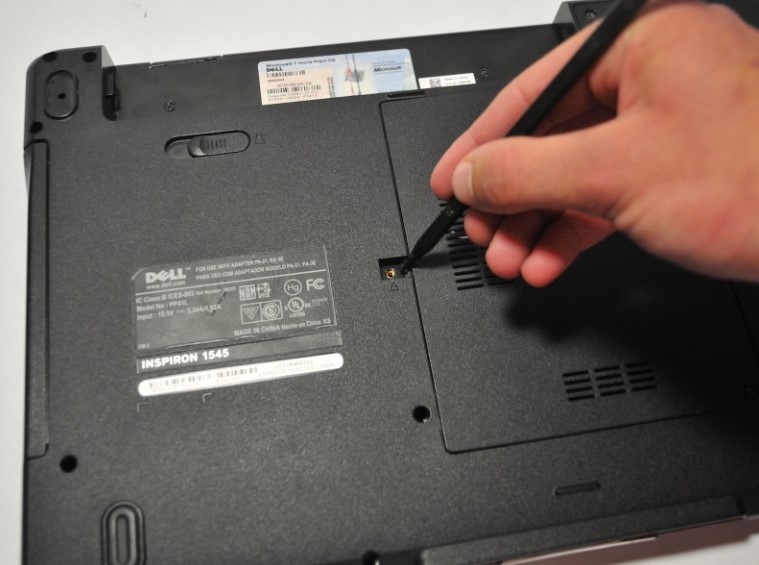

• پیچی را که درایو دیسک نوری را در پشت لپ‌تاپ محکم می‌کند، باز کنید.

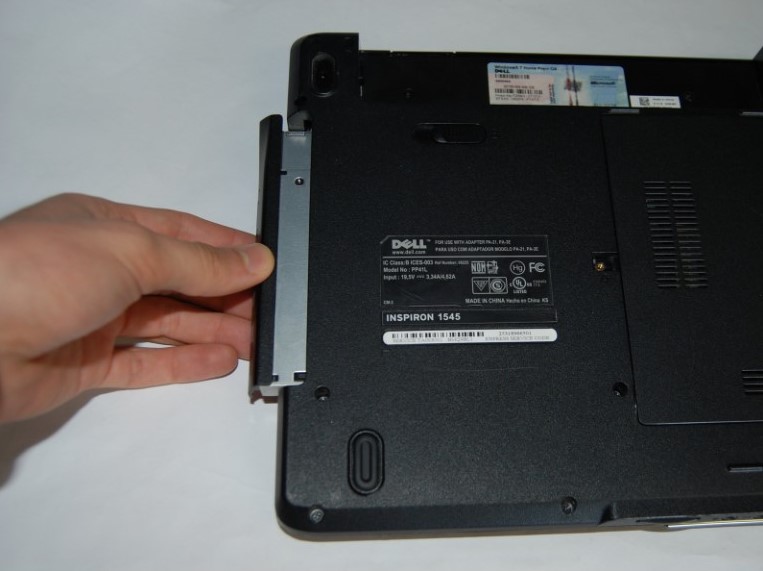

• درایو را مطابق تصویر با استفاده از ابزار به بیرون فشار دهید و با استفاده از پنل، آن را به بیرون بکشید.

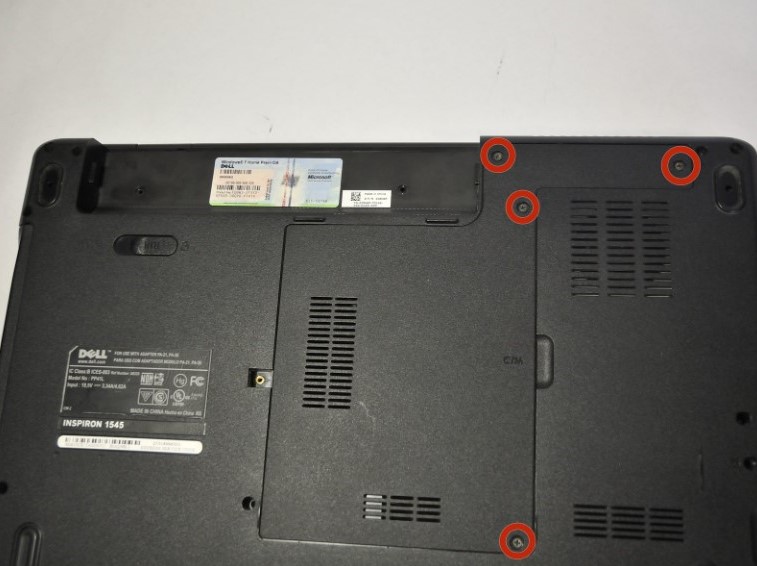

• پیچ های درب رم را باز کنید و درپوش را بردارید.

نکته: این پیچ ها از قاب جدا نمیشوند.

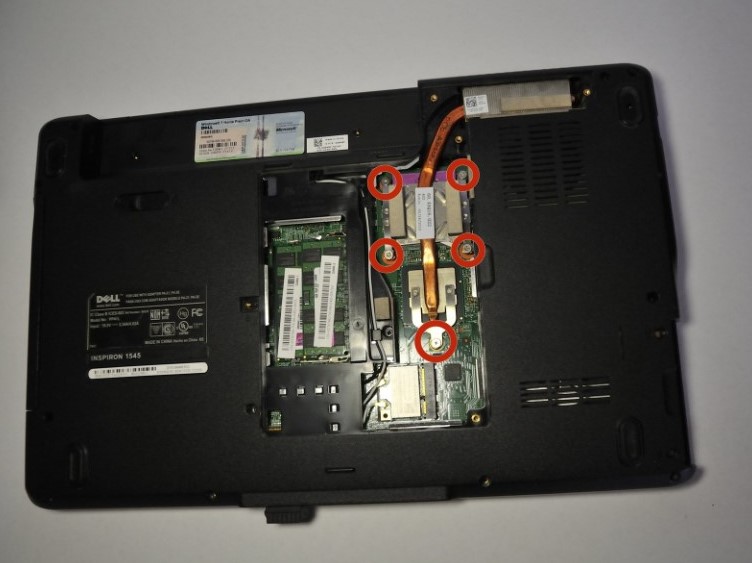

• پیچ های هیت سینک را باز کنید و از مادربرد جدا کنید.

نکته: این پیچ ها جدا نمیشوند و به هیت سینک متصل هستند.

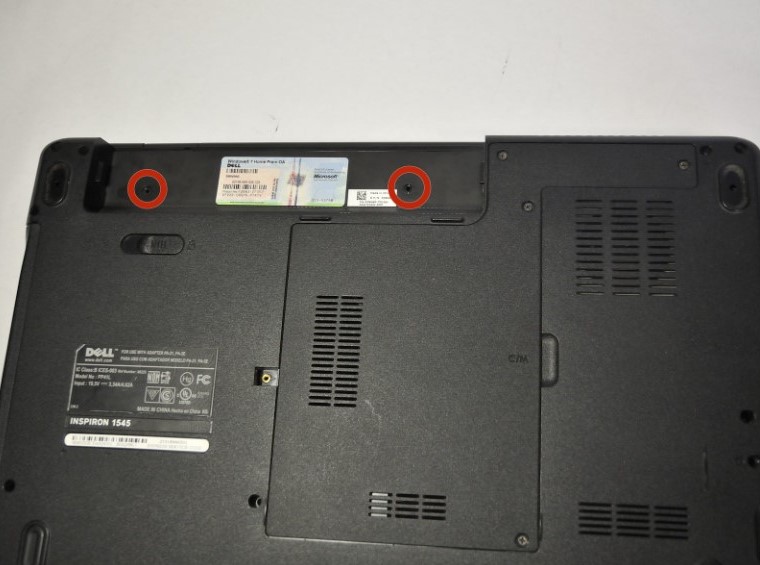

• پیچ هایی که در زیر باتری قرار دارند را باز کنید.

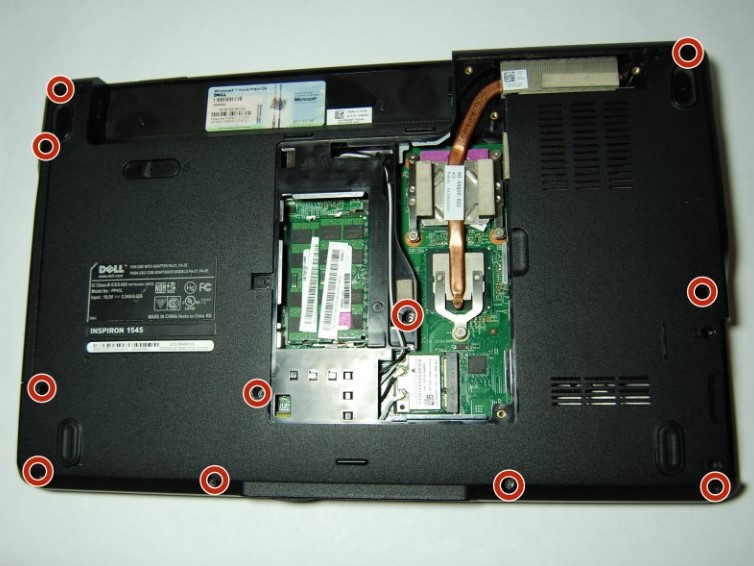

• تمامی پیچ های قاب کف را باز کنید.

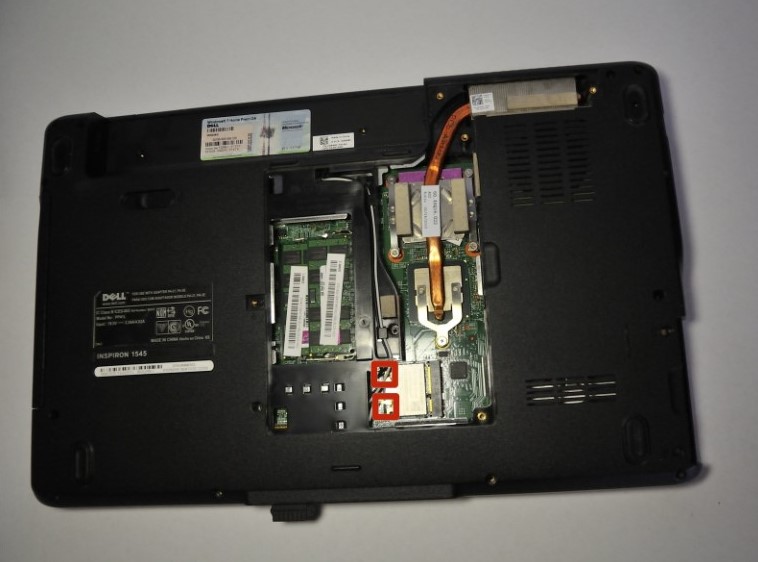

• سیم های آنتن را از روی برد وای فای جدا کنید و آن را از شیار قاب خارج کنید.

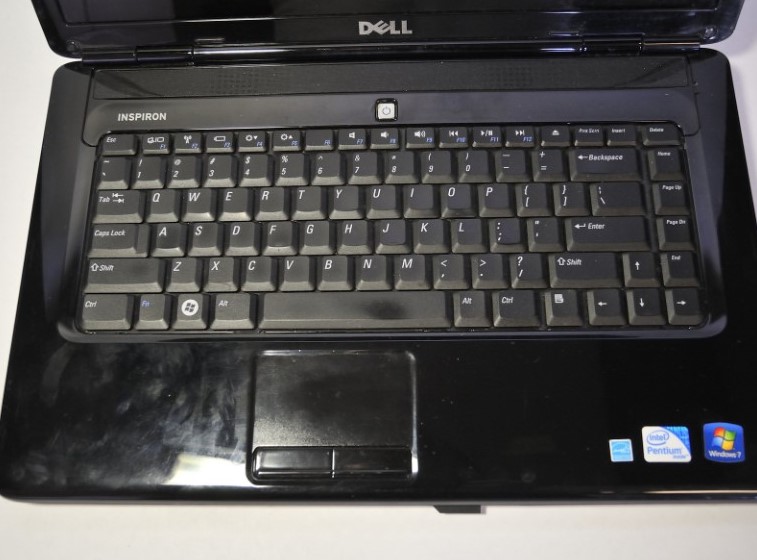

• لپ تاپ را برگردانید و نمایشگر را تا جایی که ممکن است باز کنید.

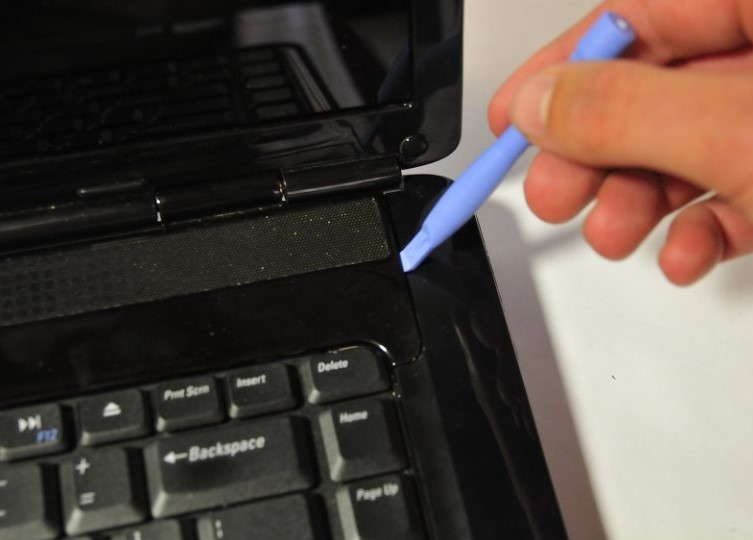

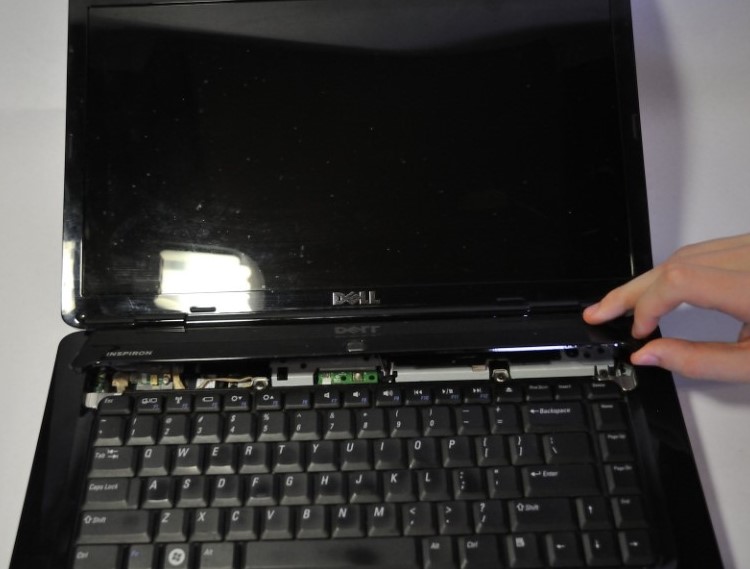

• پنل بالای کیبورد را با استفاده از ابزار باز کنید. برای این کار از شیار سمت راست پنل اقدام نمایید.

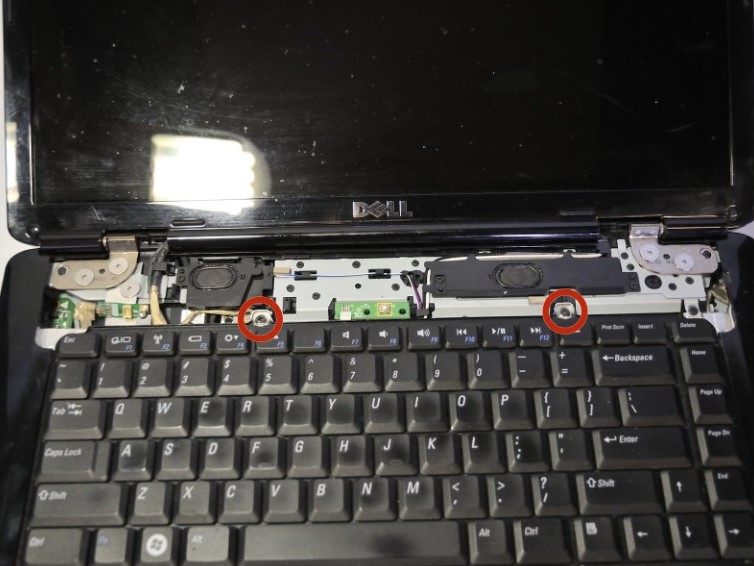

• پیچ های کیبورد را باز کنید.

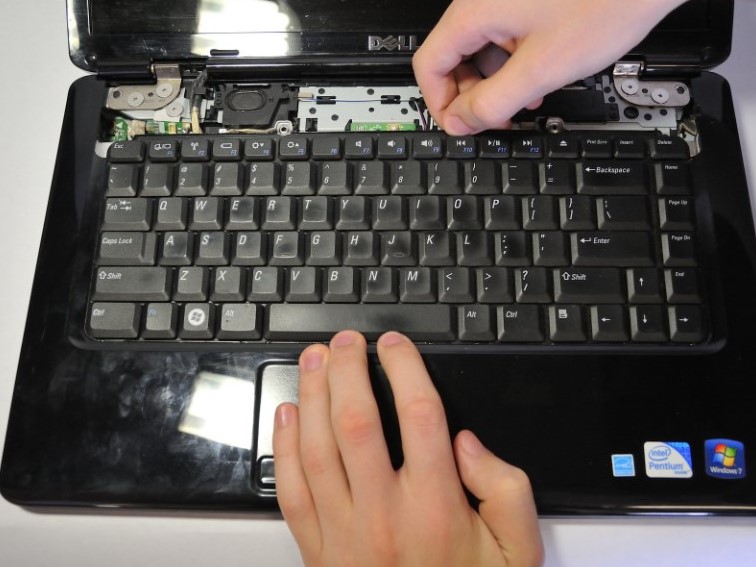

• کیبورد را از لپ تاپ جدا کنید.

هشدار: سعی نکنید کیبورد را از دستگاه جدا کنید زیرا فلت کیبورد هنوز به مادربرد متصل است و با کشیدن صفحه کلید، به آن آسیب میرسانید.

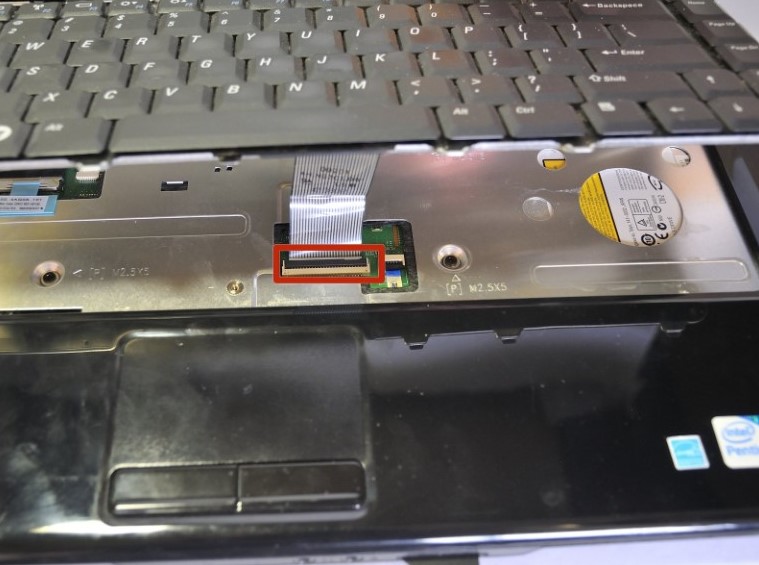

• قفل سوکت را باز کنید و فلت را از مادربرد جدا نمایید.
• کیبورد را از لپتاپ جدا کنید.

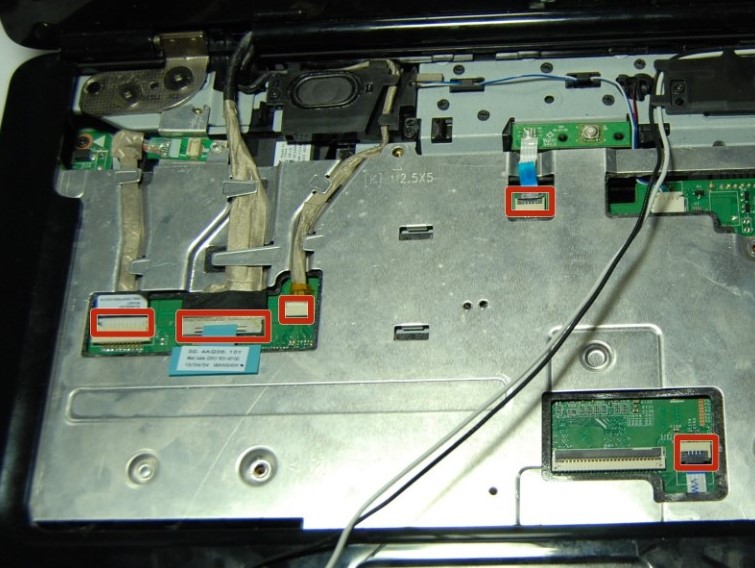

• فلت های مشخص شده در تصویر را به آرامی از مادربرد جدا کنید.

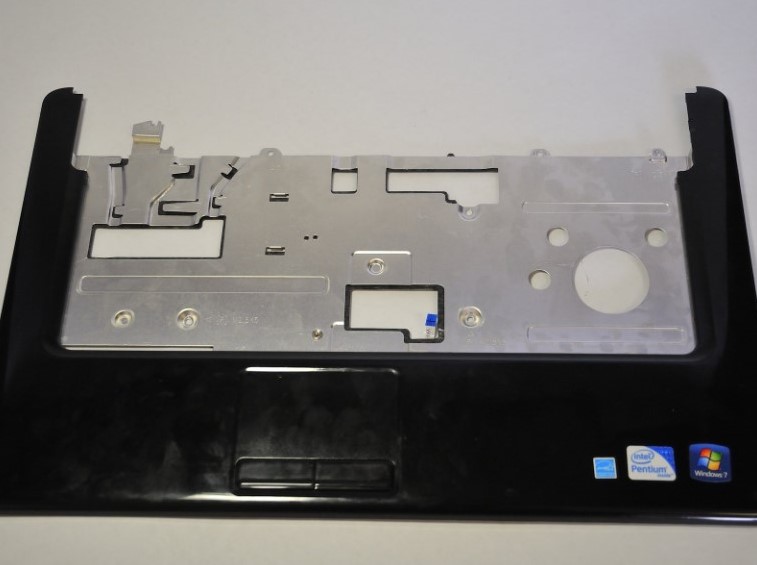

• قاب کنار کیبورد را جدا نمایید.

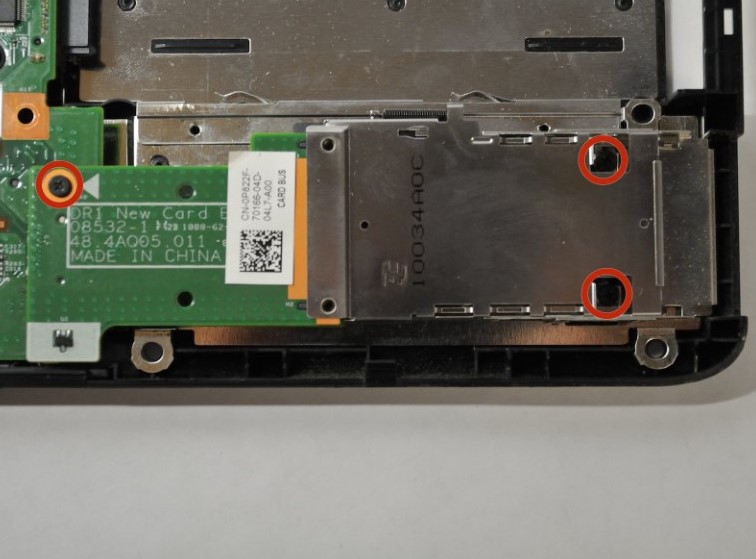

• پیچ های داتر برد را باز کنید و از لپتاپ جدا کنید.

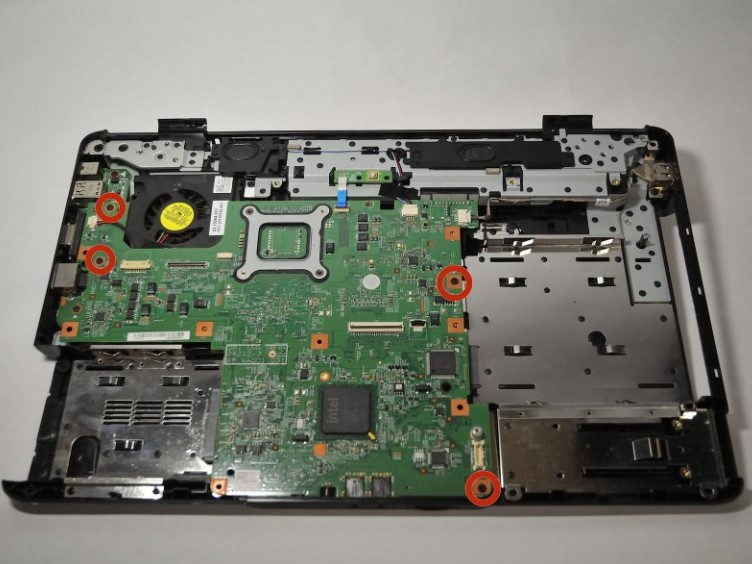

• پیچ های مادربرد را باز کنید.

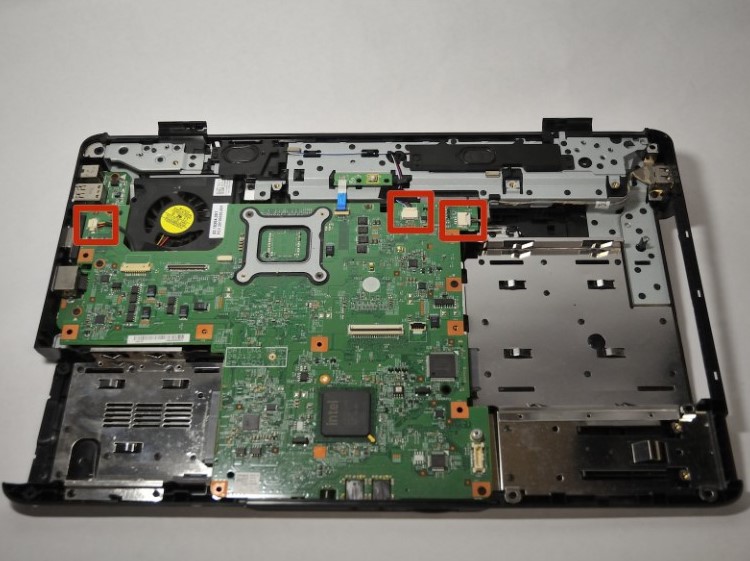

• سوکت های مشخص شده در تصویر را از مادربرد جدا نمایید.
• مادربرد را از قاب خارج کنید.

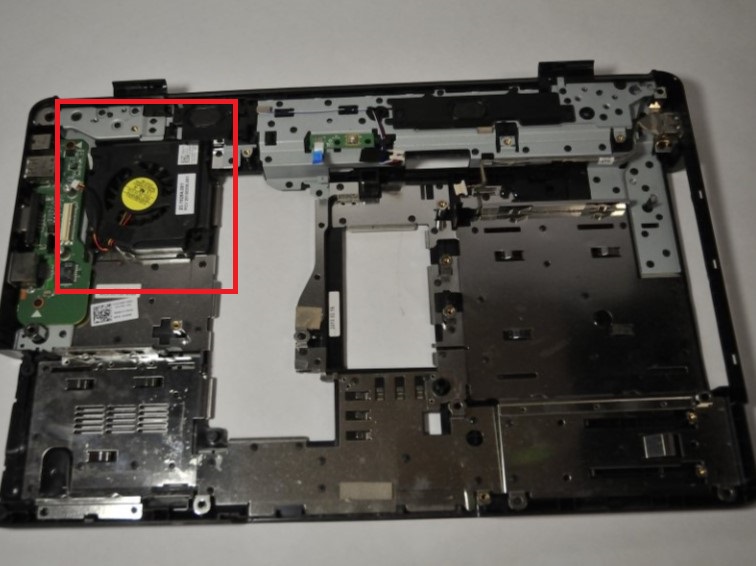

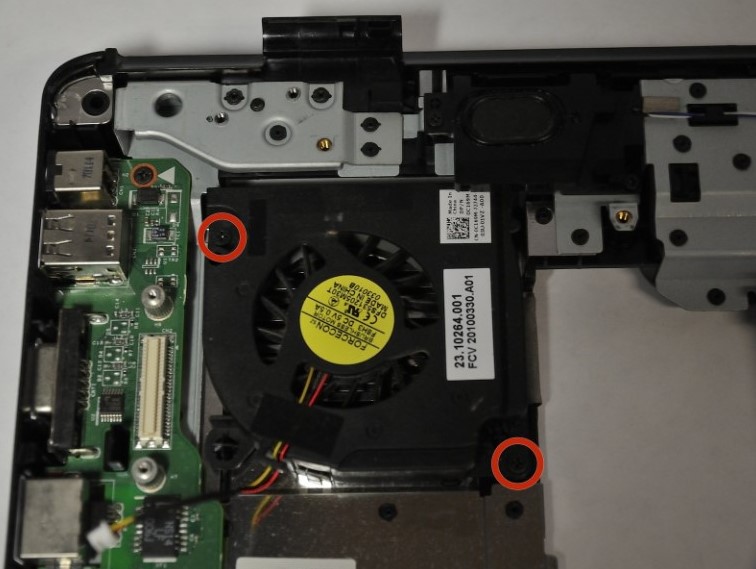

• پیچ های فن را باز کنید.

• حالا میتوانید برای تعویض یا سرویس فن اقدام نمایید.
