فن لپ تاپ سونی وی جی ان Sony VGN-FZ

آموزش تعویض فن لپ تاپ Sony VGN-FZ

مرحله اول: جدا کردن باتری و پیچ‌های اولیه

• ابتدا لپ‌تاپ را خاموش کرده و شارژر را جدا کنید.
• باتری را از دستگاه بیرون بیاورید.
• پیچ‌هایی که علامت‌گذاری شده‌اند را باز کنید.

مرحله دوم: باز کردن درپوش هارد و رم

• درپوش‌های مربوط به هارددیسک و رم را با باز کردن پیچ‌ها جدا کنید.
• درپوش‌ها را به‌آرامی بردارید.
• پیچ‌های داخل این بخش را هم باز کنید.
• هارد را به سمت راست بکشید و سپس آن را بیرون بیاورید.

مرحله سوم: برداشتن پنل بلندگو و دکمه‌های اضافی

• این قسمت کمی حساس‌تر است.
• باید کاور روی بلندگوها و دکمه‌های کنترل اضافی را برداریم.

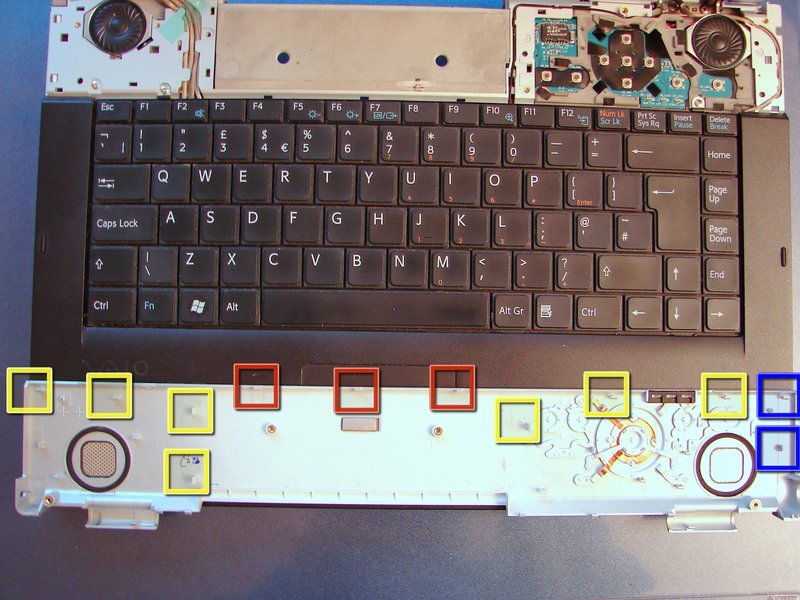

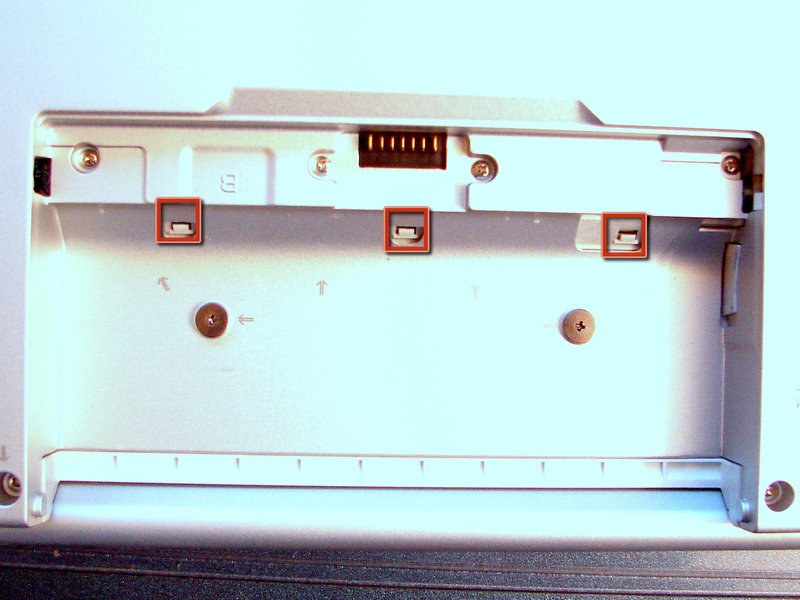

• برای این کار، سه پین قرمز رنگ در بخش باتری را با احتیاط بالا بکشید تا نشکنند.
• می‌توانید همچنین پین‌های آبی را از طرف جای DVD جدا کنید.
• اکنون کاور را به‌آرامی بیرون بکشید.
• بقیه پین‌ها که با رنگ زرد مشخص شده‌اند نیز هنگام کشیدن، خود به خود آزاد می‌شوند.

مرحله چهارم: باز کردن کیبورد

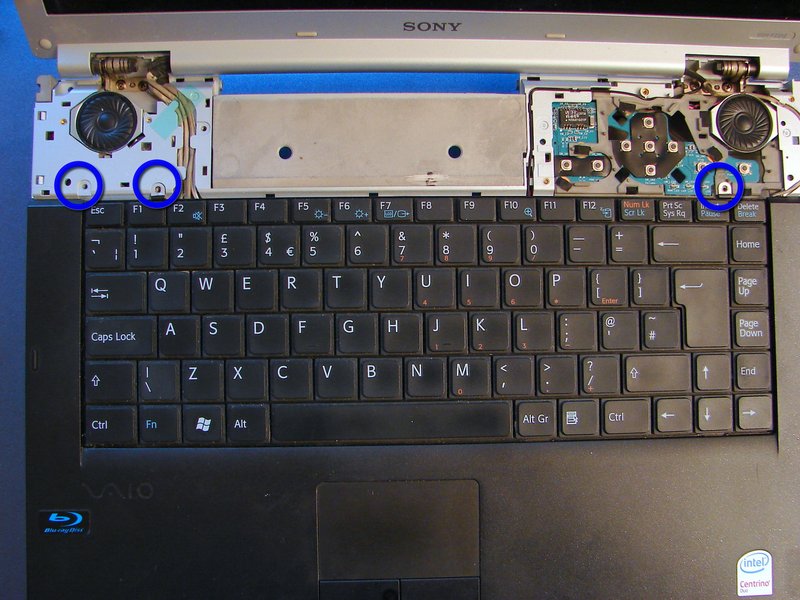

• سه پیچ آبی‌رنگ مشخص‌شده را باز کنید.

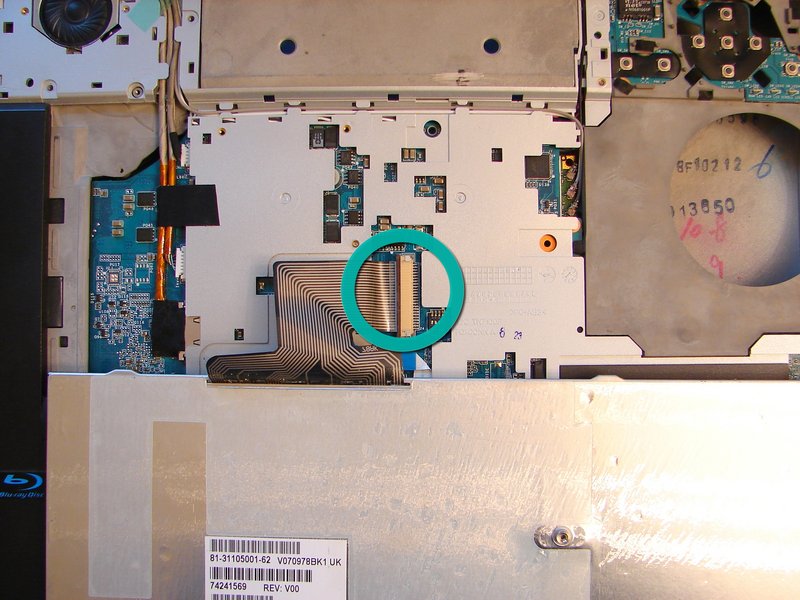

• کیبورد را به‌آرامی به بالا بلند کنید، زیرا زیر آن یک کابل اتصال وجود دارد.
• کابل کیبورد را قطع کنید تا بتوانید کیبورد را کامل جدا کنید.

مرحله پنجم: باز کردن پیچ‌های اطراف نمایشگر

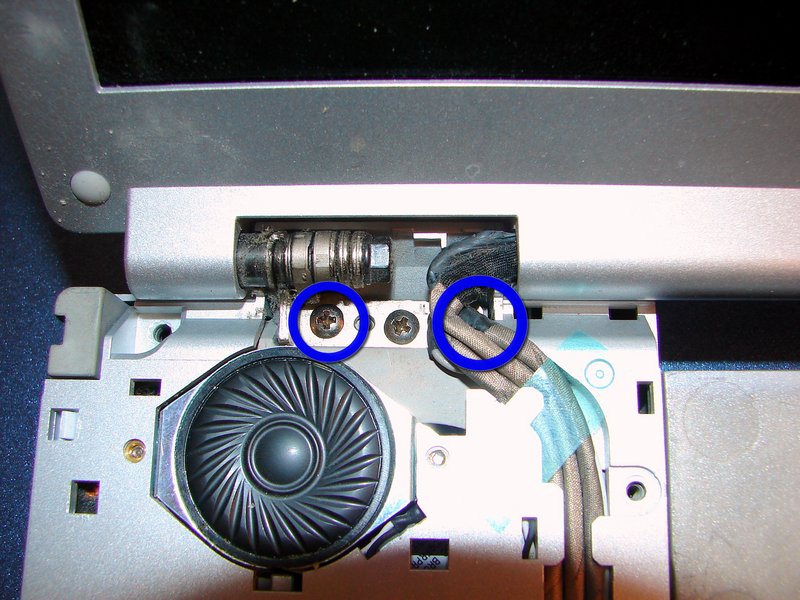

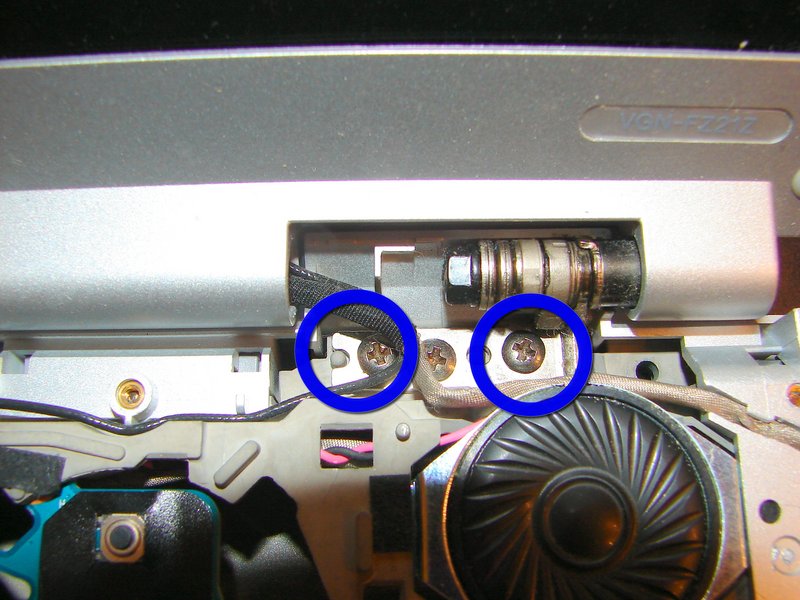

• چهار پیچ دیگر در کنار لولاهای نمایشگر وجود دارد که باید باز شوند تا بتوانید پنل زیرین را بردارید.
• فقط دو پیچ بیرونی را باز کنید؛ پیچ‌های وسطی نمایشگر را نگه می‌دارند و نباید باز شوند.
• سمت چپ، پیچ دوم زیر دسته‌ای از کابل‌ها قرار دارد.

مرحله ششم: مشاهده قطعات داخلی

• لپ‌تاپ را برگردانید و قاب پایینی را جدا کنید.
• حالا می‌توانید اجزای داخلی لپ‌تاپ VAIO خود را ببینید.

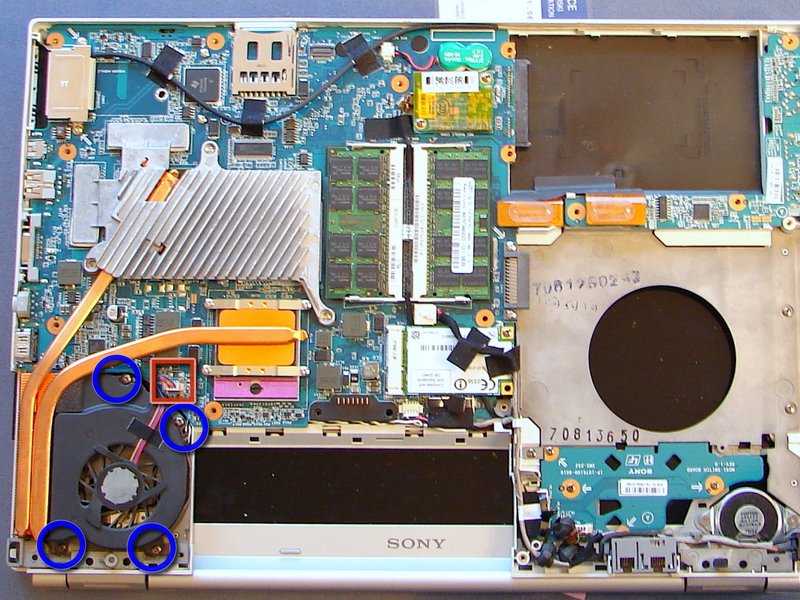

• فن را جدا کنید؛ چهار پیچ و یک کانکتور دارد که باید باز شوند.

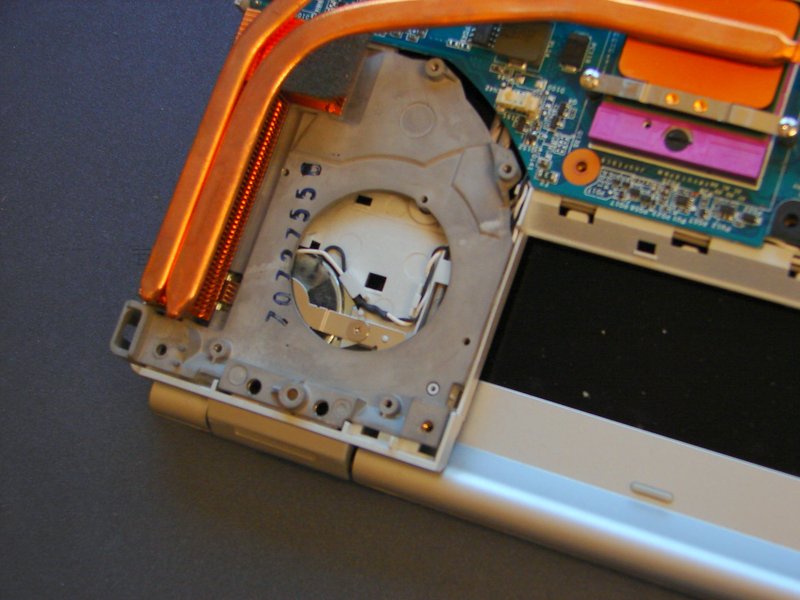

• فن را به‌آرامی به سمت بالا بکشید.
• حالا می‌توانید بخش داخلی را تمیز کنید. در این راهنما از هوای فشرده و مسواک نرم استفاده شده است.
