فن لپ تاپ سونی وی جی ان Sony VGN-SZ
فن سونی VGN-SZ
فن Sony VGN-SZ از قطعات مهم لپ تاپ می باشد.سیستم خنک کنندگی نوت بوک از طریق فن تأمین می شود.نحوه کار فن بدین صورت می باشد که هوای خنک را از منافذ زیر دستگاه به درون می کشد و هوای گرم داخل سیستم را از اطراف دستگاه به بیرون هدایت می نماید. بنابراین بهتر است زمان کار با لپتاپ به محل قرار دادن آن توجه داشته باشیم تا مانعی برای ورود و خروج هوا وجود نداشته باشد. قرارگرفتن لپ تاپ بر روی سطوح نامناسب مانند فرش، پتو، موکت و … باعث آسیب رساندن به فن لپ تاپ می شود.
خرید و قیمت فن VGN-SZ
فن Sony VGN-SZ مثل هر قطعه دیگری از لپ تاپ بعد از مدتی دچار مشکل میشود و نیاز به پاکسازی و یا تعویض دارد.گاهی مشکلات فن با پاکسازی گرد و غبار حل میشود و گاهی نیاز به تعویض آن می باشد.از نشانه های خرابی فن نوت بوک می توان به صدای بلند آن اشاره نمود. برطرف نشدن نقص فن لپ تاپ در طول زمان باعث استهلاک دیگر قطعات میشود. در صورت خرابی فن و جهت تعویض نمایید و شما می توانید قیمت خرید فن VGN-SZ را در این صفحه مشاهده نمایید.
آموزش تعویض فن لپ تاپ Sony VGN-SZ
این راهنما مراحل باز کردن و تعویض مجموعه فن داخلی در این مدل لپ تاپ را توضیح میدهد.
مرحله اول: باتری
- لپتاپ را به صورتی قرار دهید که صفحهنمایش رو به پایین باشد.
- قفل باتری را با کشیدن ضامن کنار پورت به حالت باز قرار دهید.
مرحله دوم: خارج کردن باتری
- از طرف دیگر باتری، ضامن آزادسازی را فشار دهید و باتری را بهآرامی به سمت بیرون بکشید.
مرحله سوم: صفحهکلید
- نیازی به باز کردن هیتسینک و پنلهای رم نیست، از آن صرفنظر کنید.
- پیچ امنیتی Torx را از لبه نزدیک به باتری باز کنید.
مرحله چهارم: جداسازی صفحهکلید
- با لبه صاف اسپاجدر، تبهای بالایی صفحهکلید را فشار دهید.
- صفحهکلید را به سمت ترکپد بکشید و آرام بلند کنید.
مرحله پنجم: قطع اتصال کابل صفحهکلید
- صفحهکلید هنوز به کابل روبانی متصل است، پس آن را کامل جدا نکنید.
- با فشار تبها از دو طرف کانکتور، کابل روبانی را موازی با کانکتور بیرون بکشید.
- حالا میتوانید صفحهکلید را جدا کنید.
مرحله ششم: پنل ماوس
- لپتاپ را برگردانید.
- سه پیچ از زیر پنل ماوس را باز کنید.
- لپتاپ را برگردانید و سه پیچ دیگر از بالای پنل را باز کنید.
- توجه: کابل روبانی هنوز به پنل متصل خواهد بود.
مرحله هفتم: جدا کردن کابل پنل ماوس
- پنل را کمی بلند کنید تا کابل روبانی را ببینید.
- قفل کابل روبانی را بلند کرده و کابل را جدا کنید.
- پنل ماوس را جدا کرده و کنار بگذارید.
مرحله هشتم: ماژول بلندگو

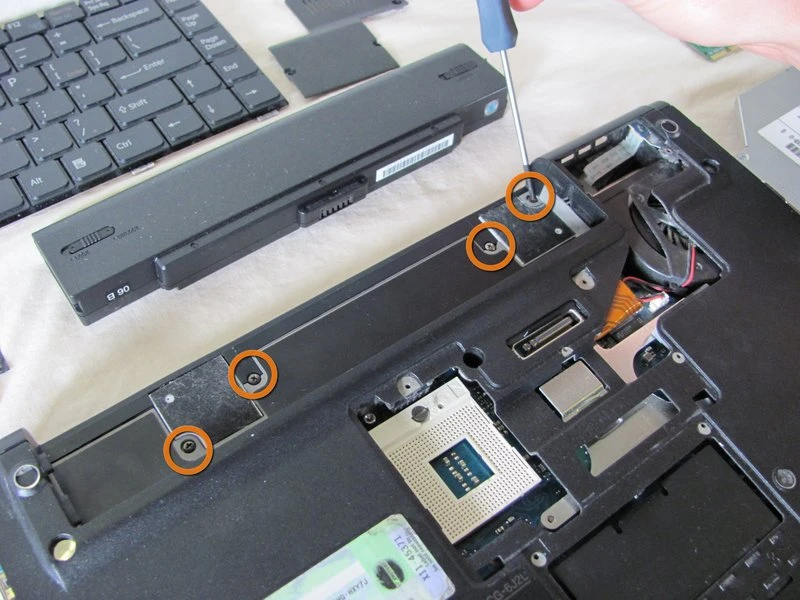

- چهار پیچ از زیر دستگاه را باز کنید (زیر جای باتری) که پنل بالایی صفحهکلید را نگه میدارند.

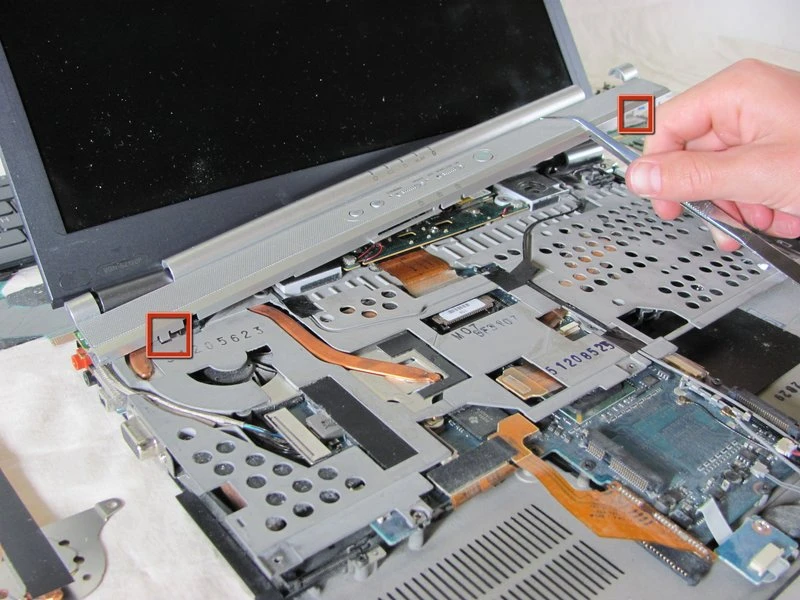

- برای باز کردن پنل زیر صفحه، دو تب را فشار دهید و پنل را بلند کنید.

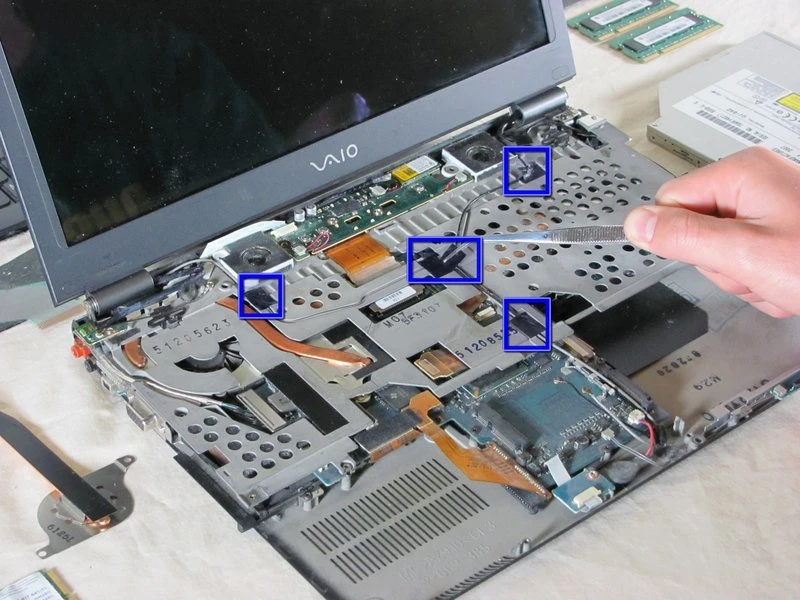

- تمام چسبهای مشکی که کابلها را نگه میدارند، جدا کنید.
مرحله نهم: جدا کردن آنتن
- با پنس، آنتن را جدا کنید.

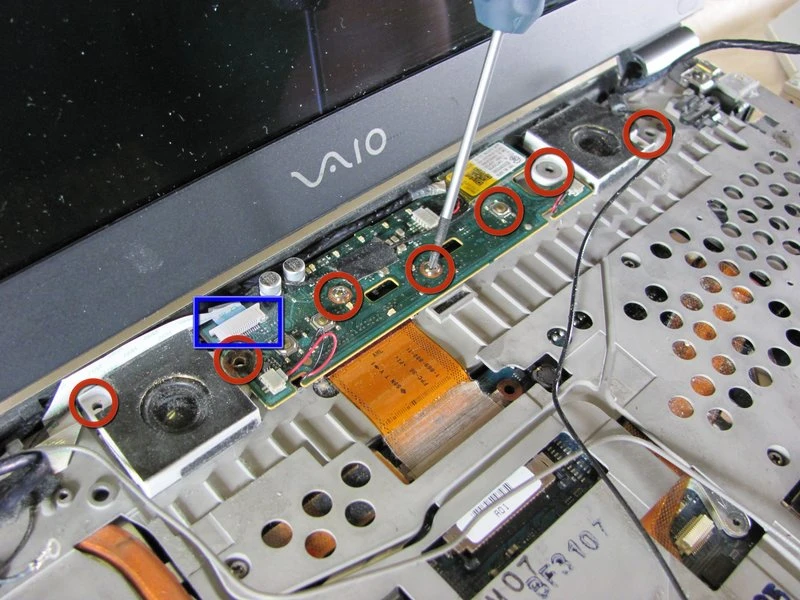

مرحله دهم: باز کردن بلندگو
- هفت پیچ که ماژول بلندگو را نگه میدارند باز کنید.
- قبل از برداشتن ماژول، کابل روبانی بالا سمت چپ را قطع کنید.
- بلندگو همراه با ماژول نمایشگر جدا میشود.

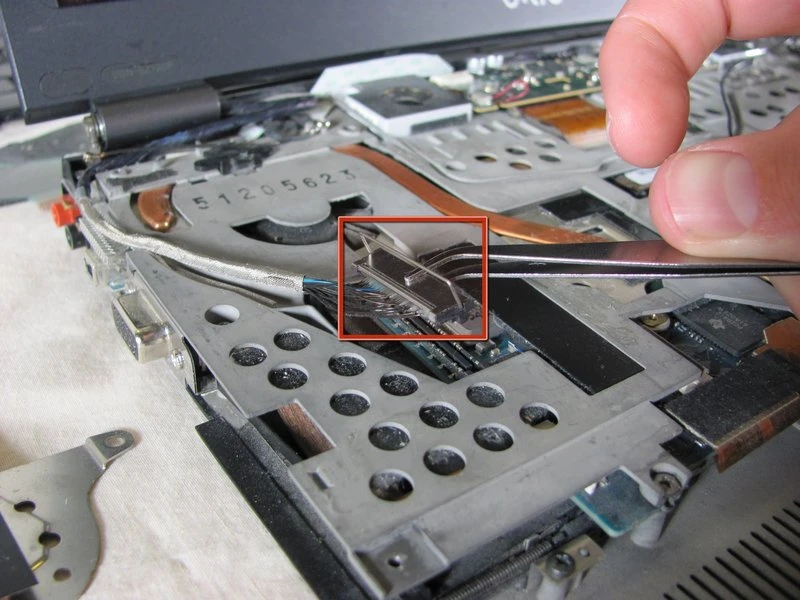

مرحله یازدهم: قطع اتصال کابلهای صفحهنمایش
- هنگام بالا کشیدن ماژول، مراقب گیرکردن کابلها باشید.

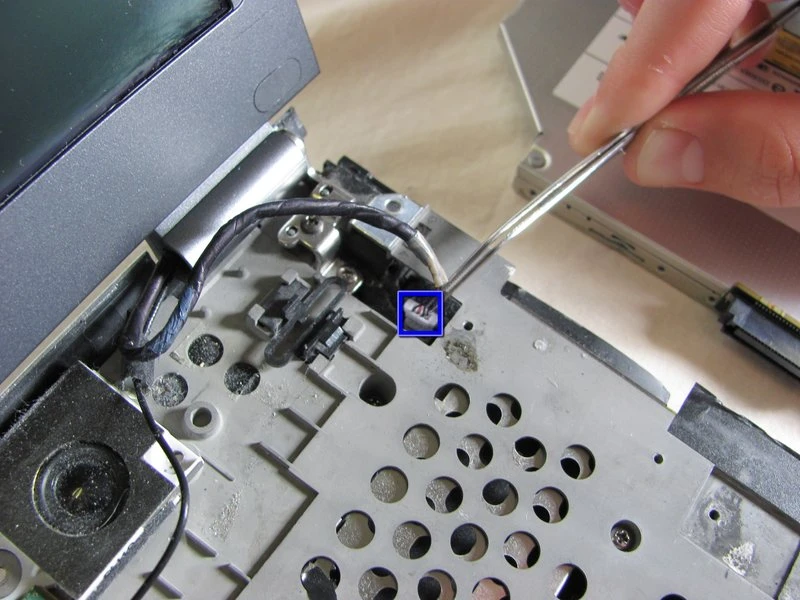

- کابل VGA را با بلند کردن براکت فلزی جدا کرده و سوکت را آرام از برد اصلی جدا کنید.

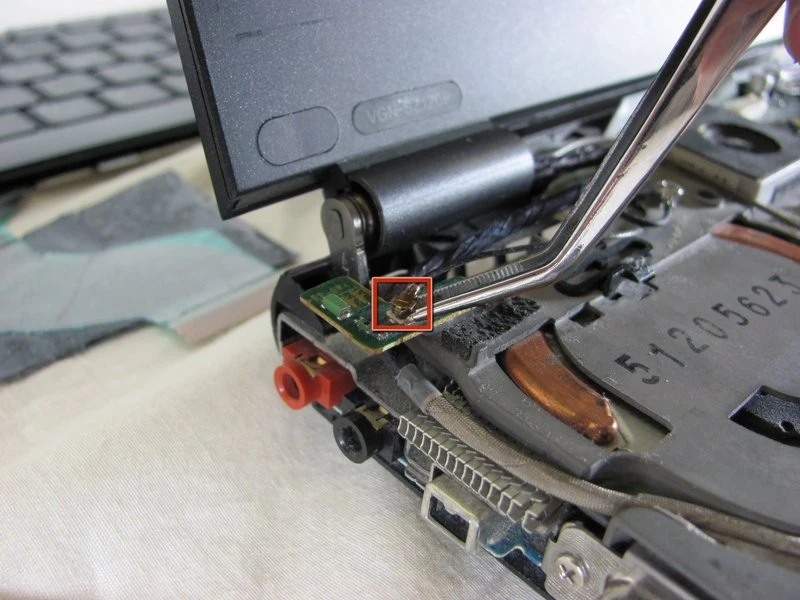

- کابل وبکم را نیز بهآرامی از برد اصلی جدا کنید.

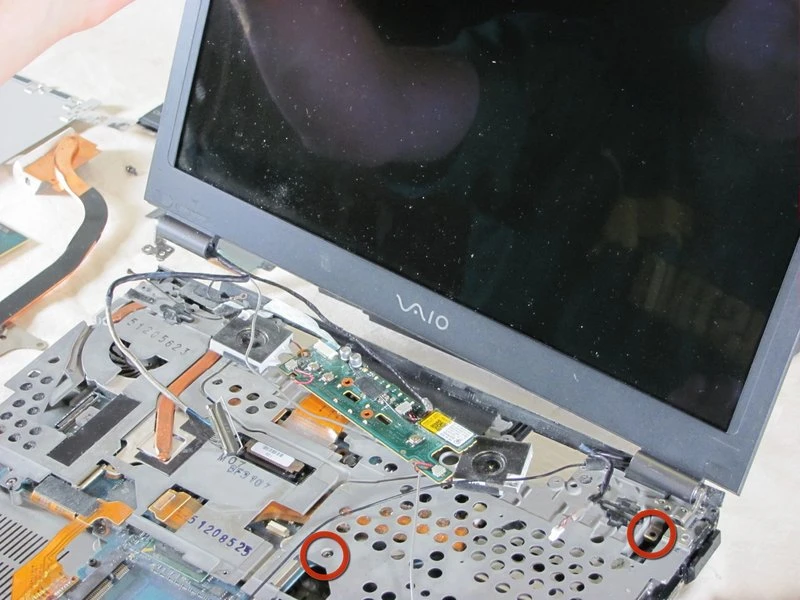

مرحله دوازدهم: خارج کردن نمایشگر

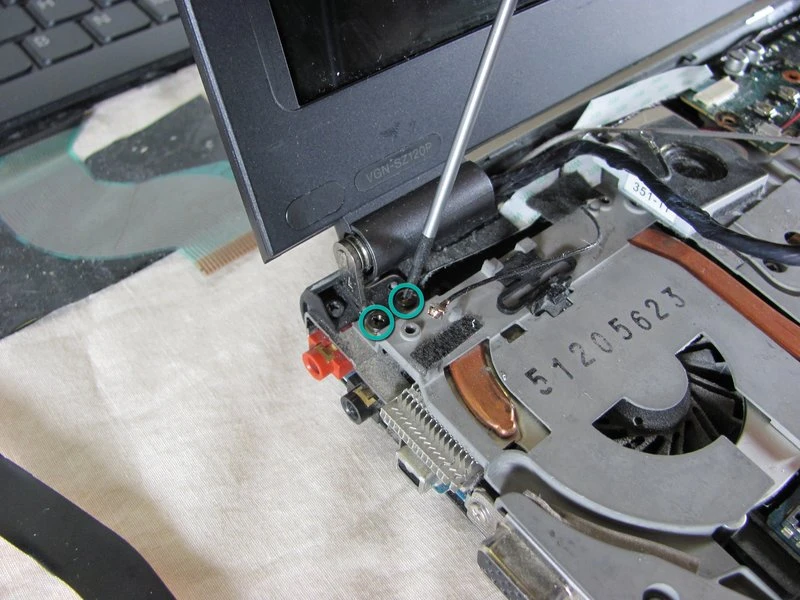

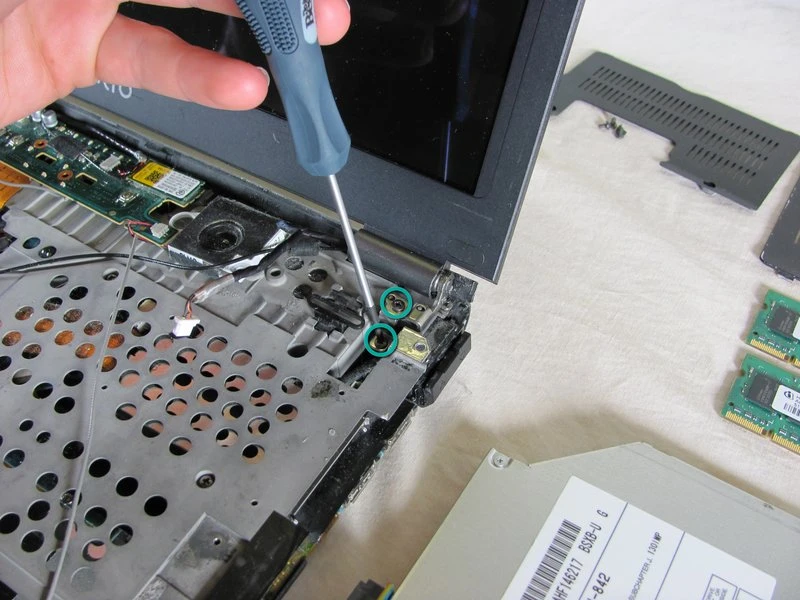

- چهار پیچ نگهدارنده را (دو عدد در هر طرف LCD) باز کنید.
- نمایشگر را بهآرامی خارج کنید.
- ماژول بلندگو، بلوتوث و وبکم همراه نمایشگر بیرون میآیند.
مرحله سیزدهم: دسترسی به فن داخلی
- پیچهای سینی زیر صفحهکلید را باز کنید.
- سینی را جدا کنید.

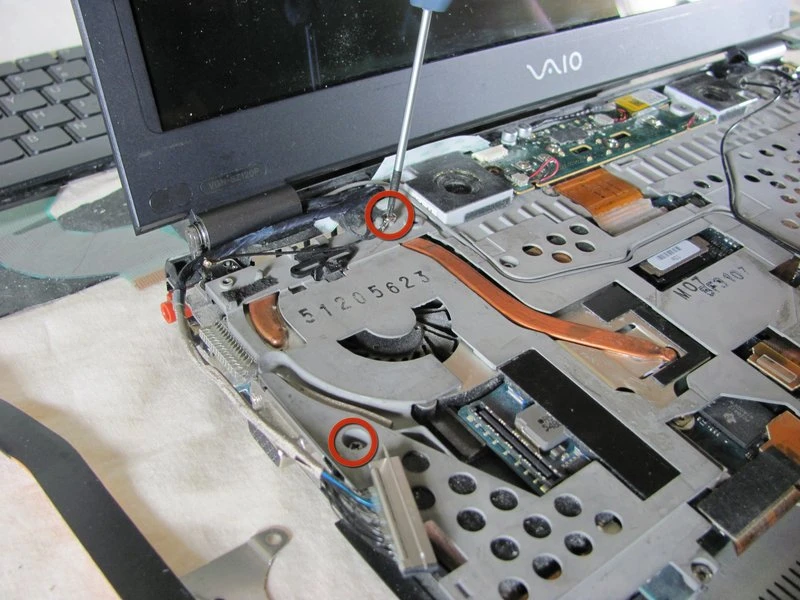

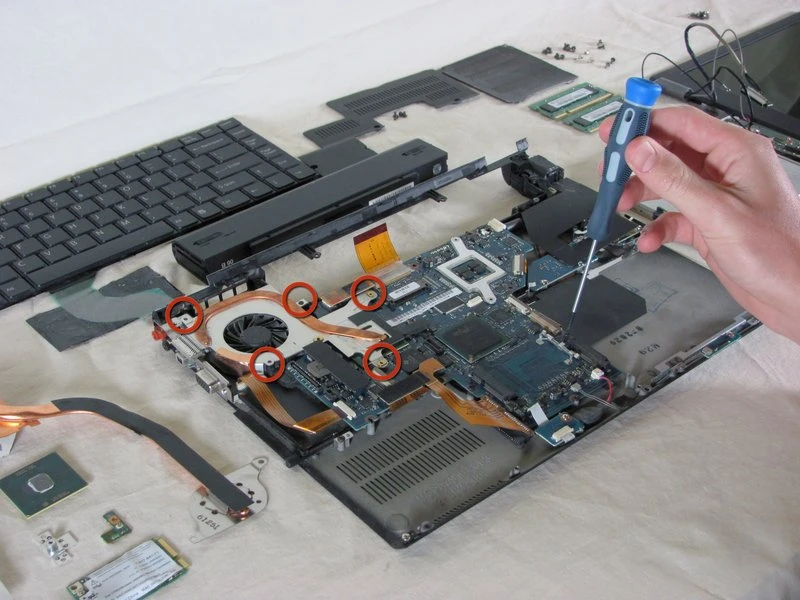

مرحله چهاردهم: جدا کردن فن داخلی
- هنگام جدا کردن فن، مراقب پاره شدن کابل روبانی باشید.
- پنج پیچ نگهدارنده فن داخلی را باز کنید.
- فن داخلی را بهآرامی بیرون بکشید.
- کار تمام شد!
زمانیکه FAN کار میکند ولی هوایی از داخل نوت بوک خارج نمیشود می بایست فن لپ تاپ سرویس یا تعویض شود ، البته اگر فن کارکند وهوای سرد خارج بشود احتمالا هیت سینک خراب می باشد.
بله ، درصورتی که FAN مشکل فیزیکی نداشته باشد شامل یک ماه گارانتی می باشد.
بله ، ترتیب رنگ ها بسیار حائزاهمیت است، زیرا جا به جای سیم ها باعث خرابی ویا از کار افتادگی FAN نوت بوک میشود.
در صورتی که FAN لپ تاپ کثیف باشد ممکن است باعث ایجاد صدا شود که با سرویس و تمیز کردن حل میشود درغیر این صورت باید فن تعویض شود.
در حالتی که بعد از تعویض فن باد گرم از نوت بوک خارج شود نیازی به تعویض HEATSINK نمی باشد ، در غیر اینصورت اگر باد سرد خارج شود به معنی این می باشد که گاز هیت سینک خارج شده است.
