فلت لپ تاپ اچ پی پاویلیون HP Pavilion 15-N

فلت تصویر اچ پی HP 15-N

فلت تصویر لپ تاپ جهت انتقال اطلاعات و انتقال تصاویر از مادربرد به صفحه نمایش ELD و LCD در لپ تاپ قسمت قاب A و B بکار رفته است محل نصب فلت تصویر لپ تاپ در قاب جلو ال سی دی و پشت ال سی دی داخل لولا و یا کنار لولا میباشد. از حساس ترین فلت ها ، فلت تصویر است چرا که محل نصب آن در معرض صدمه میباشد. یکی ازرایج ترین خرابی های فلت توسط لولا می باشد در این مدل دو مدل فلت وجو دارد در تعداد پین 30 و 40 که مربوط به دستگاه تاچ و غیر تاچ می باشد و پارت نامبر فلت دارای اهمیت است و این دو فلت جایگزین یکدیگر نمی شوند.

خرید و قیمت کابل فلت نوت بوک اچ پی Pavilion 15-N

زمانی که صفحه تصویر واضحی را نمایش نداد شما بعد از بررسی صفحه نمایش باید فلت را مورد بررسی نماید و تعداد پین و مدل دستگاه فلت مورد نظر را انتخاب نمایید در این مدل دو مدل فلت در تعداد پین های 40 و 30 می باشد و حتما پارت را چک نمایید این مدل دارای 2 پارت فلت می باشد و این مدل به این دلیل دارای 2 پارت است که این دستگاه دارای تاچ و غیر تاچ می باشد.

نحوه تعویض فلت لپ تاپ اچ پی 15N

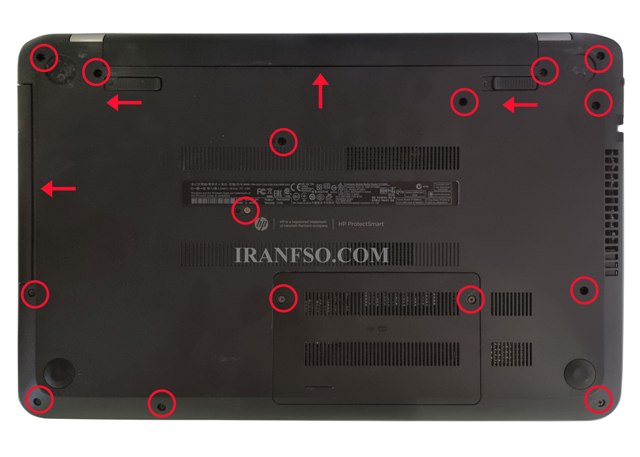

برای تعویض فلت لپ تاپ HP 15-N در قدم اول باید تمام پیچ های قاب کف را طبق تصویری که مشاهده میشود باز نمایید .

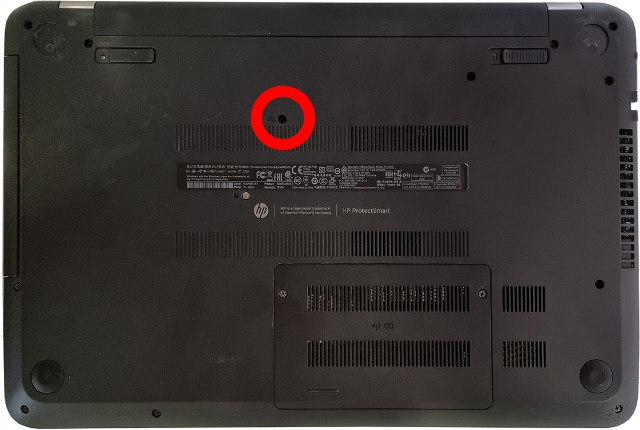

 در قدم بعدی پیچ کیبرد را باز نمایید و بوسیله پیچ گوشتی به سمت داخل فشار دهید.

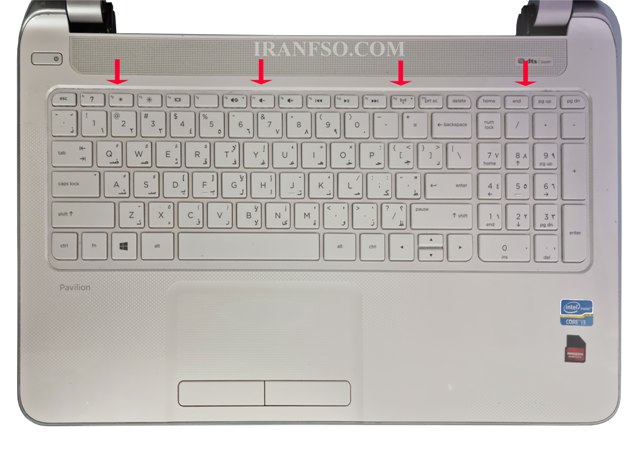

 در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید.

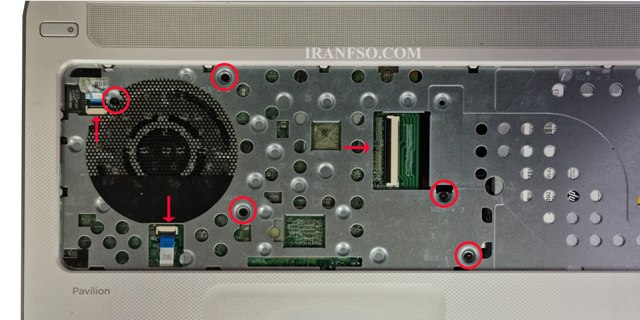

در قدم بعدی تمام پیچ های قاب C را باز نموده و فلت برد سوییچ و تاچ پد را آزاد نمایید.

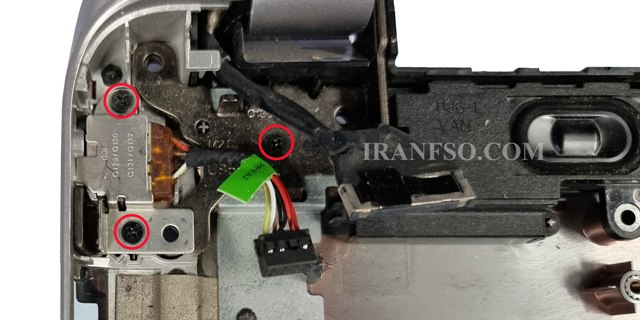

در قدم بعدی تمام پیچ های روی مادربرد را باز نمایید و طبق تصویر پیچ لولای سمت چپ و راست را باز نمایید. لازم به ذکر است برای باز نمودن لولای سمت چپ باید پیچ براکت جک برق را باز نمایید تا لولا آزاد شود.

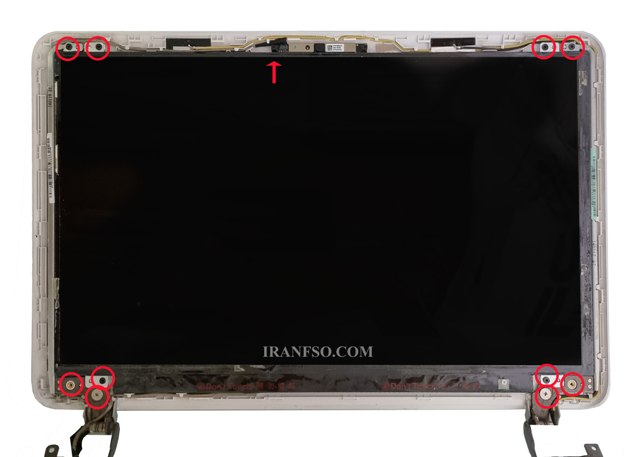

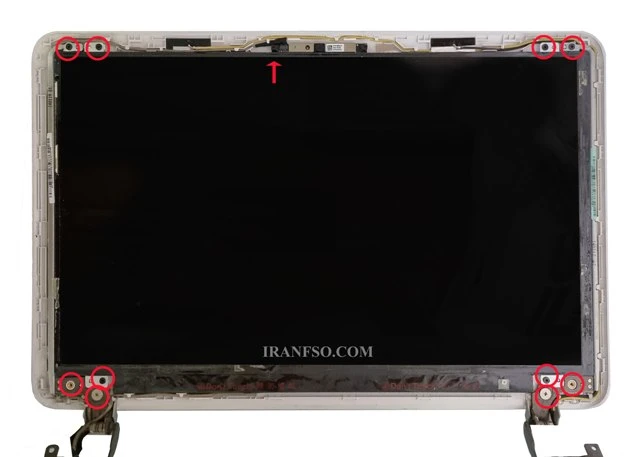

و در قسمت بعدی توسط قاب باز کن یا اسپاتول برای باز کردن قاب B اقدام مینماییم و پیچ های ال سی دی را باز میکنیم.

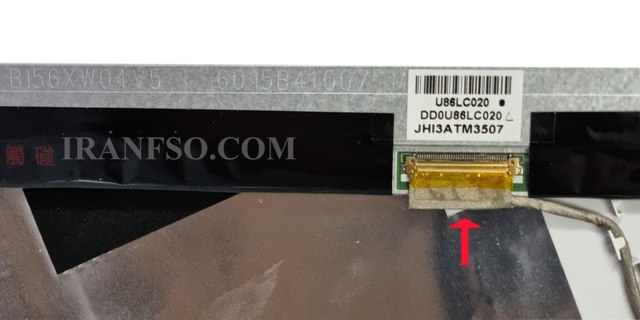

و در قدم نهایی فلت را از ال سی دی را جدا نمایید.
