فلت لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G510
کابل فلت لنوو G510
فلت تصویر لپتاپ از چند رشته سیم تشکیل شده و ظاهری تخت دارد. این قطعه اطلاعات را از مادربرد به نمایشگر انتقال می دهد. بسته به اینکه صفحه نمایش LCD یا LED است و همچنین مدل لپتاپ این فلت تصویرها متفاوت هستند. فلت تصویرها قطعاتی ظریف هستند و در اثر کوچکترین ضربه آسیب دیده و باید تعویض گردند. هر گونه خرابی و آسیب در فلت تصویر منجر به خرابی تصویر صفحه نمایش می شود. فلت تصویرهای بسته نوع صفحه نمایش دو نوع دارند: فلت تصویر برای صفحه نمایش LED و فلت تصویر برای صفحه نمایش LCD. هر لپتاپی فلت تصویر مختص به خود را دارد و نمی توان از فلت تصویر یک مدل لپتاپ برای لپتاپ دیگری استفاده نمود. از خرابی های رایج فلت می توان پارگی و کشیدگی از سمت لولا اشاره کرد. لولا یکی از رایج ترین عواملی است که باعث خرابی فلت می شود با شکستگی لولا و یا شل شدن پیچ های روی لولا باعث معیوب شدن فلت می گردد.
خرید و قیمت فلت تصویر نوت بوک لنوو IdeaPad G510
زمانی که صفحه تصویر واضحی در صفحه نمایش مشاهده نشد شما باید فلت را مورد بررسی قرار دهید. شما می توانید از طریق پارت نامبر این کار را انجام دهید و در صورتی که پارت نامبر فلت مخدوش و یا معیوب شده باشد از تعداد پین و مدل مشابه بررسی نمایید. این مدل با مدل های دیگر نیز مشابه می باشد. فلت در این مدل به گرافیک دستگاه بستگی دارد.
نحوه تعویض فلت لپتاپ لنوو G510

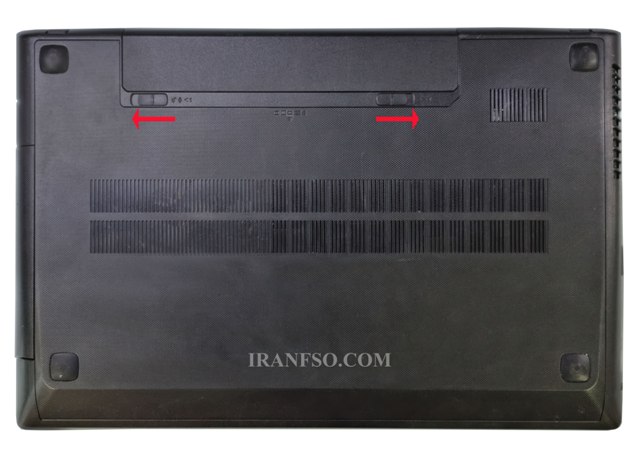

برای تعویض فلت لپ تاپ لنوو G510 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.

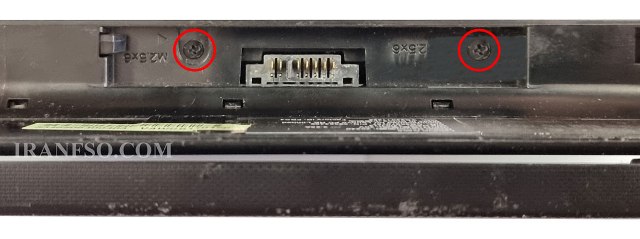

در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.

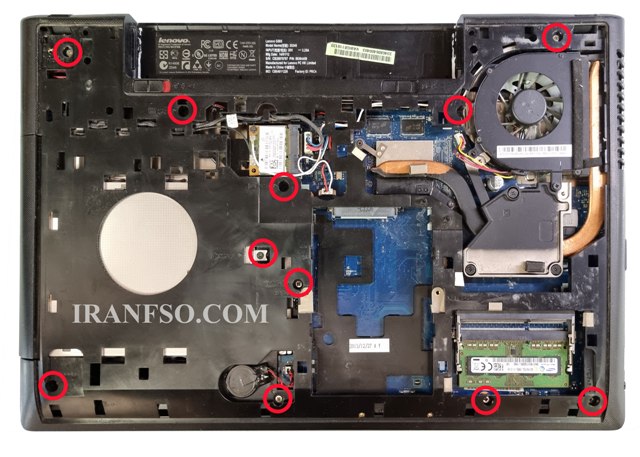

در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

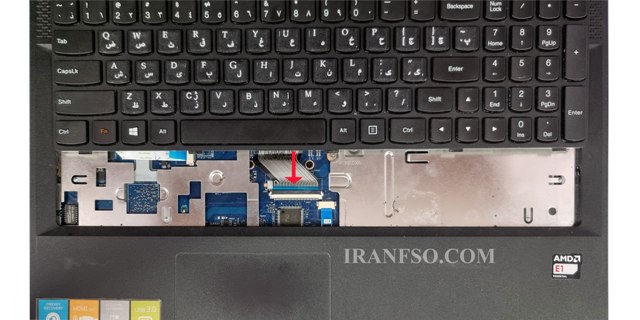

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

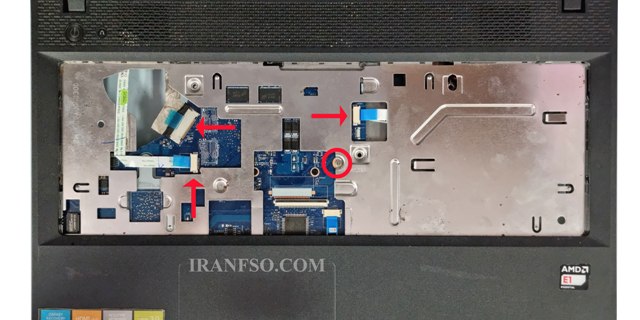

در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را جدا نمایید.

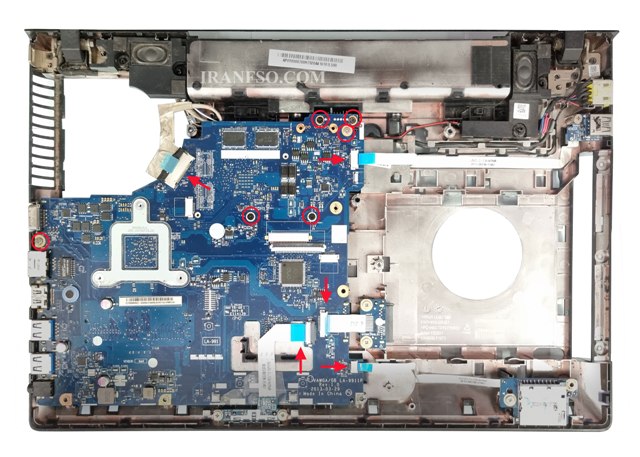

در قدم بعدی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.

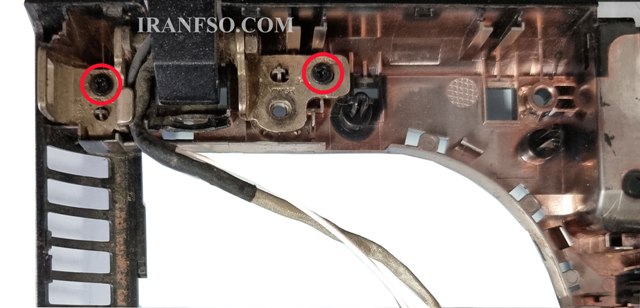

2 عدد پیچ روی لولا ی چپ را از روی قاب کف باز نموده

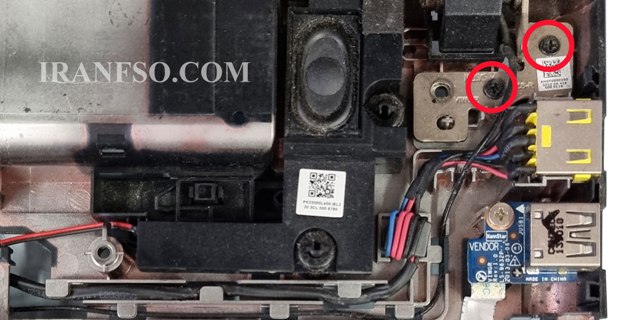

و سپس 2 عدد پیچ را درسمت راست لولا باز کرده و لولا را آزاد کنید

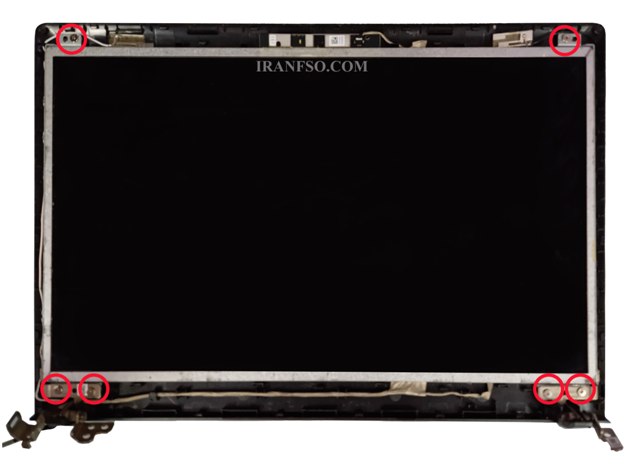

و در قسمت بعدی توسط قاب باز کن یا اسپاتول برای باز کردن قاب B اقدام مینمایید و پیچ های لولا را از روی ال سی دی را باز میکنید.

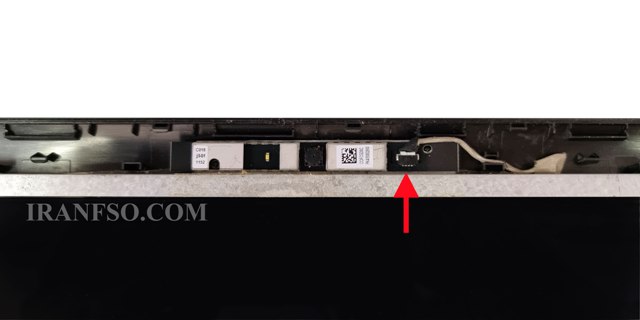

در قدم بعدی سوکت فلت وب کم را جدا نمایید.

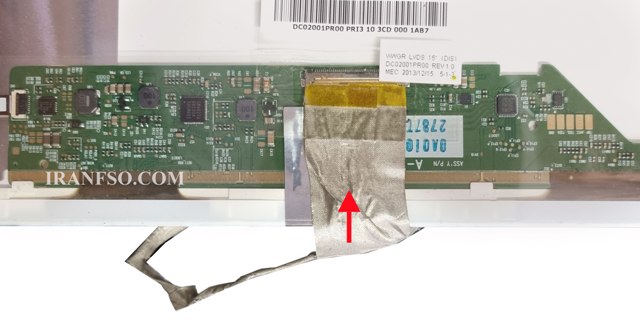

در قدم نهایی کابل فلت را از پشت ال ای دی جدا نمایید.
بله به همراه فلت وبکم می باشد.
بله ، ولی فقط زمانی این کارانجام شود که فلت نو موجود نباشد زیرا تعمیر فلت کار بسیار وقت گیری می باشد.
به دلیل طراحی ضعیف و یا خرابی قاب باعث قرار گرفتن فلت بین لولا و قاب و همچنین باعث له شدن فلت می شود.
یکی از اصلی ترین دلیل های پرش مربوط به فلت می باشد و در صورت سالم بودن فلت باید مادربرد را چک کرد.
در اکثر مواقع این مشکل بدلیل خرابی فلت می باشد که تصویر یا نور صفحه قطع میشود.
