ای سی ، چیپ و CPU لپ تاپ ایسوس Asus X401
آي سي بايوس ایسوس X401
IC BIOS، اطلاعات اوليه مانند دستورهاي ابتدايي را در زمان روشن شدن دستگاه به سيستم ميدهد.اين آي سي قابل پروگرم ميباشد که ورودي و خروجي ديتا سيستم را کنترل ميکند. باياس مناسب براي اين مدل لپتاپ، 4M 3V ميباشد که شما میتوانید قیمت آی سی بایاس ASUS X401 را مشاهده نمایید.
آي سي صدا ایسوس X401
IC ALC277، يک آي سي 48 پايه از پکيج QFN (TQFN) ميباشد که پل ارتباطي بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13163317- شرکت سازنده: REALTEK
آي سي شارژ مدار پاور ایسوس X401
IC BQ725، يک آي سي 20 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.
کدکالا: GL13160220- شرکت سازنده: TEXAS INSTRUMENTS
آي سي تغذيه رم ایسوس X401
IC J8=RT8204L، يک آي سي 16 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ مورد نياز رم را برعهده دارد.
کدکالا: GL13160015- شرکت سازنده: RICHTEK
آي سي تغذيه مدار ایسوس X401
IC JC=RT8239B، يک آي سي 20 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160021- شرکت سازنده: TEXAS INSTRUMENTS
آي سي ميکروکنترلر(I/O) ایسوس X401
IC IT8517E، آي سي 128 پايه از پکيج QFP (TQFP) ميباشد که وظيفه کنترل بخش هاي از مادربرد را مانند کيبورد و تاچ و ... برعهده دارد.
کدکالا: GL13161909- شرکت سازنده: ITE
چيپ جنوبی ایسوس X401
CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که اين چيپ با CPU در ارتباط است و رابط بين CPU با ساير قطعات ميباشد.
کدکالا: GL13258047- شرکت سازنده: AMD
آموزش تعویض CPU لپ تاپ Asus X401
در این راهنما نحوه تعویض CPU لپ تاپ Asus X401 را به شما آموزش میدهیم. برای انجام این کار، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.
- آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
- دستگاه را به پشت برگردانید.

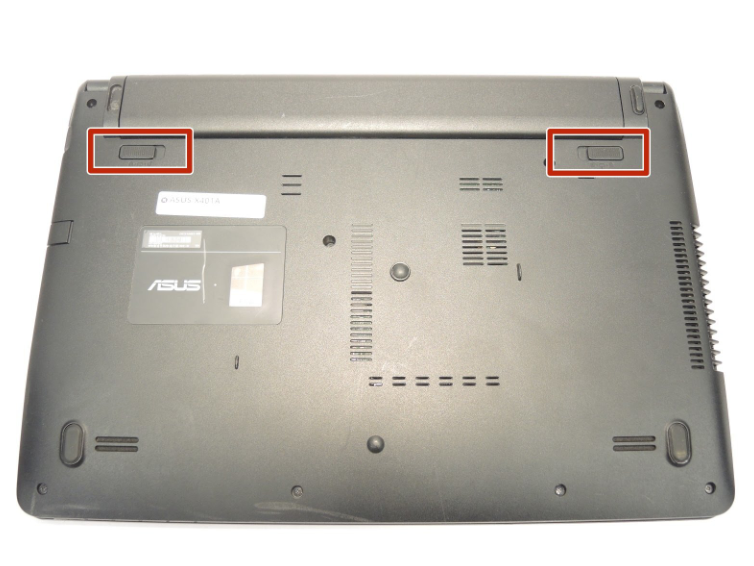

- برای جدا کردن باتری باید دو بست در قسمت زیرین لپ تاپ جدا شود. یک طرف سوئیچ استاندارد و طرف دیگر فنری است.

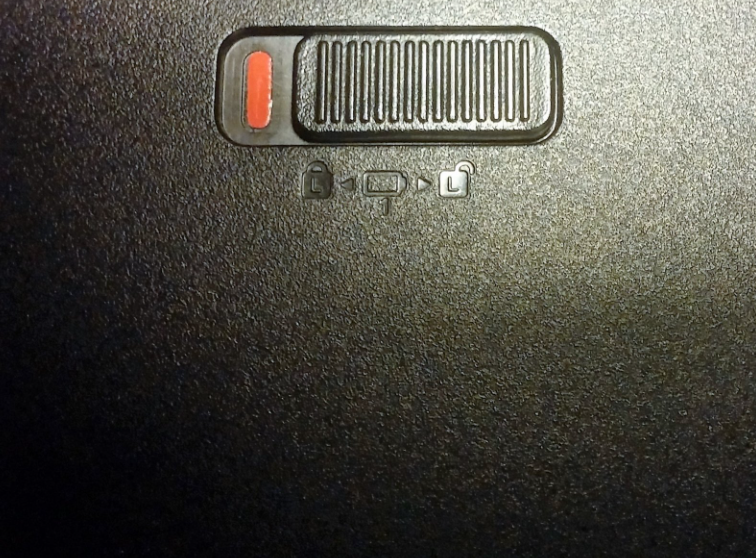

- سوئیچ استاندارد را به سمت مرکز لپ تاپ یا علامت قفل باز روی قاب، بلغزانید تا خط قرمز رنگ زیر آن نمایان شود.

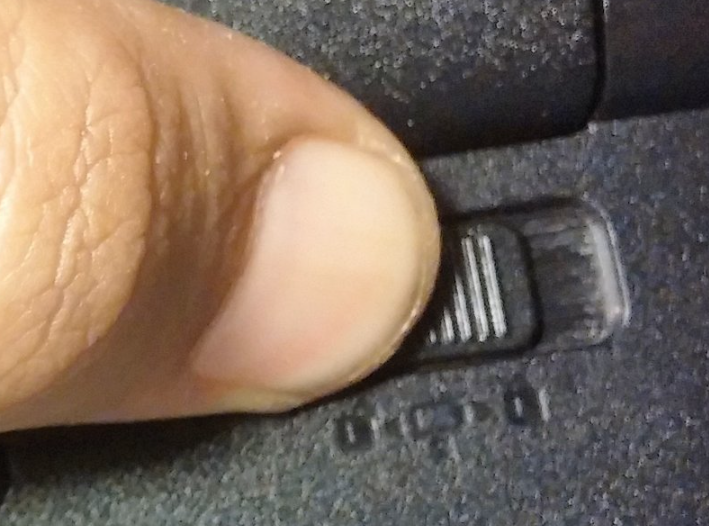

- سوئیچ فنری را در همان موقعیت نگه دارید (فشار به سمت مرکز لپ تاپ و علامت قفل باز روی قاب) و در حالی که فشار میدهید، باتری را جدا کنید.

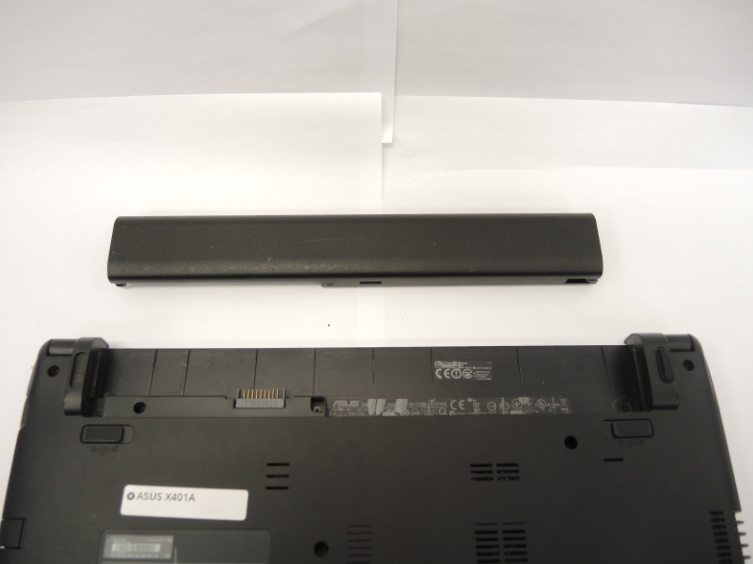

- باتری را از لپ تاپ جدا کنید.

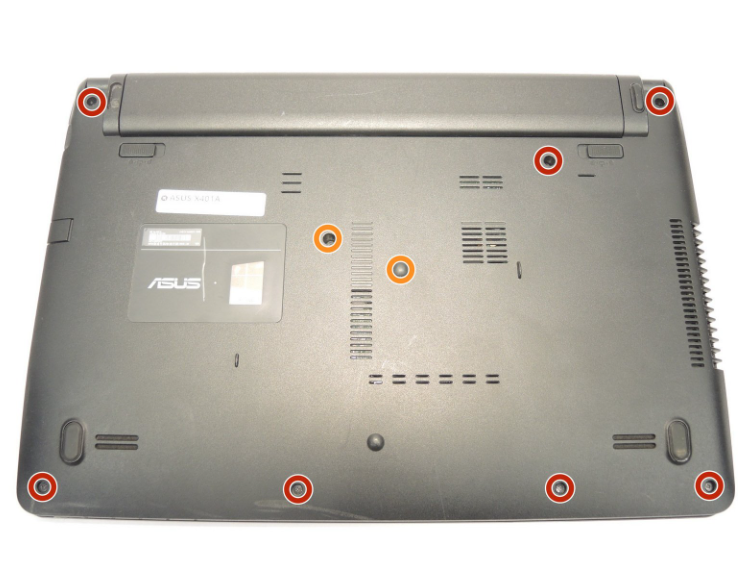

- پیچ های قاب کف را باز کنید.

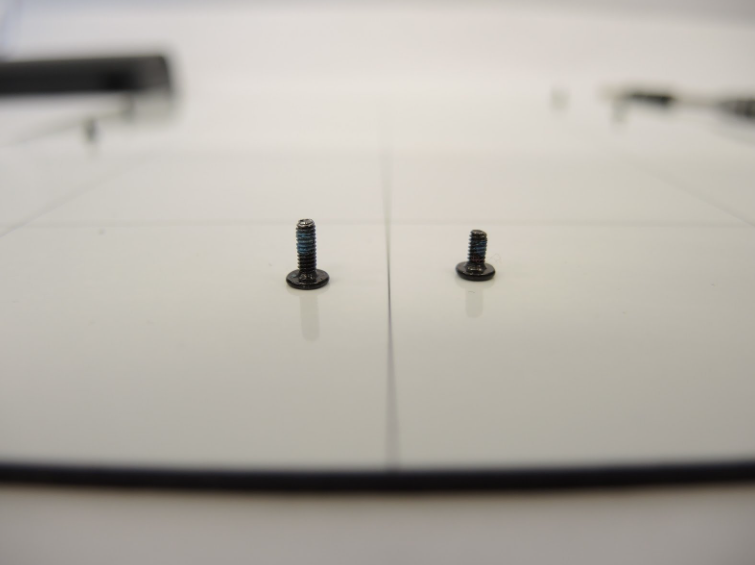

نکته: سایز پیچ ها با هم متفاوت هست. در هنگام باز کردن لپ تاپ، پیچ ها را تفکیک کنید تا موقع بستن دستگاه، با اشتباه بستن پیچ ها، به قاب ها آسیب وارد نشود.
- لپ تاپ را برگردانید.
- درب آن را باز کنید.

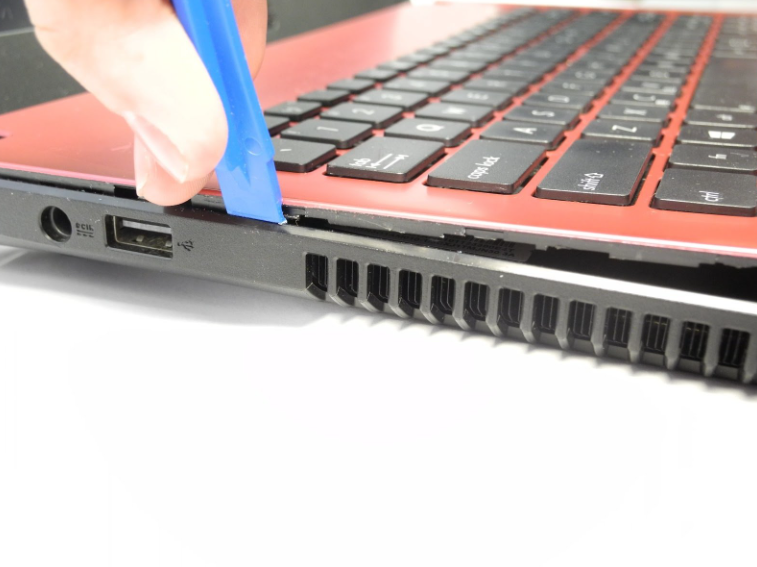

- ابزاری مانند اسپاتول را بین قاب ها قرار دهید. از یک قسمت شروع کنید و دور تا دور لپ تاپ ببرید تا قاب ها کامل از هم جدا شوند.
هشدار: سعی نکنید قاب ها را به طور کامل از هم جدا کنید، زیرا فلت ها هنوز به مادربرد متصل هستند و با کشیدن، به آنها آسیب خواهید زد.

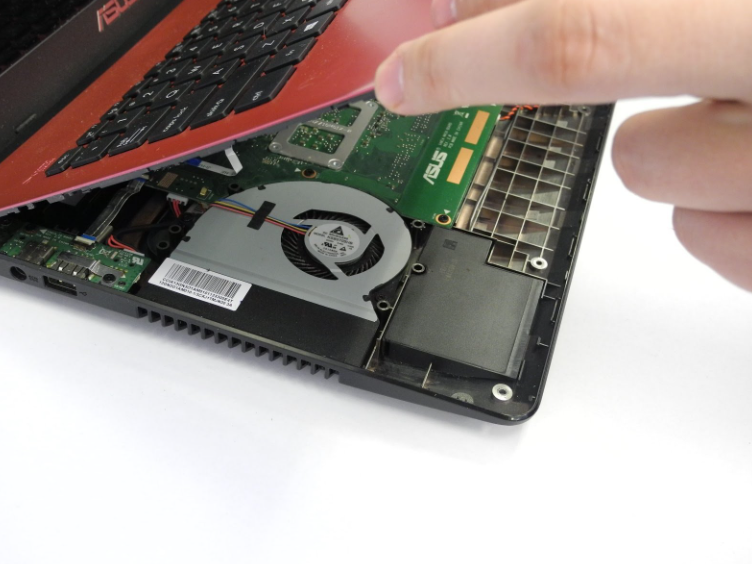

- قاب ها را کمی باز کنید و در زاویه ای نگه دارید که فلت ها کشیده نشوند و دستتان داخل لپ تاپ برود.

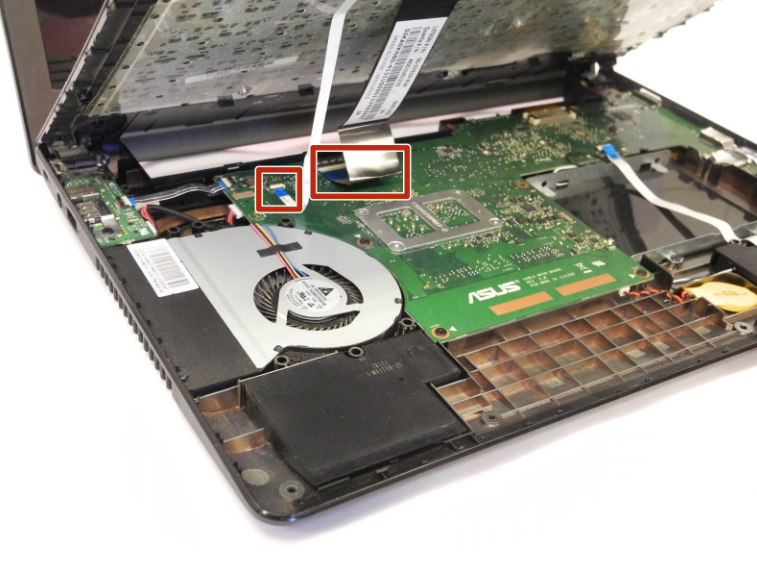

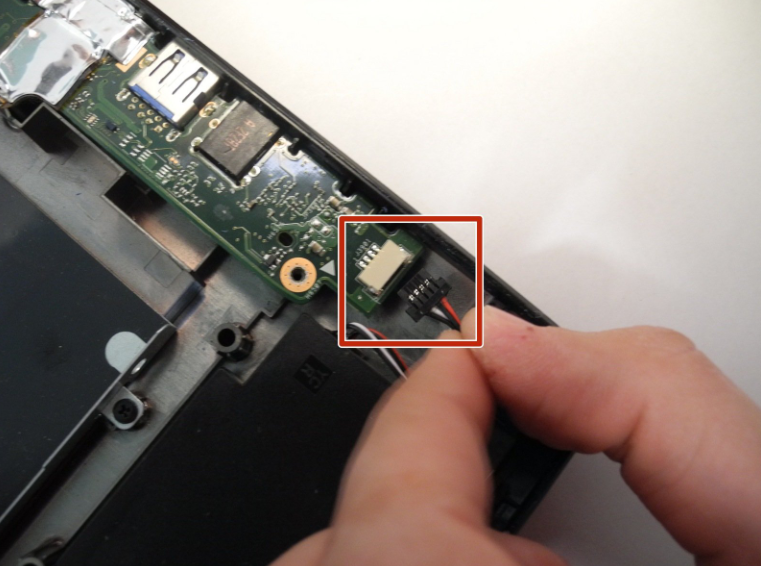

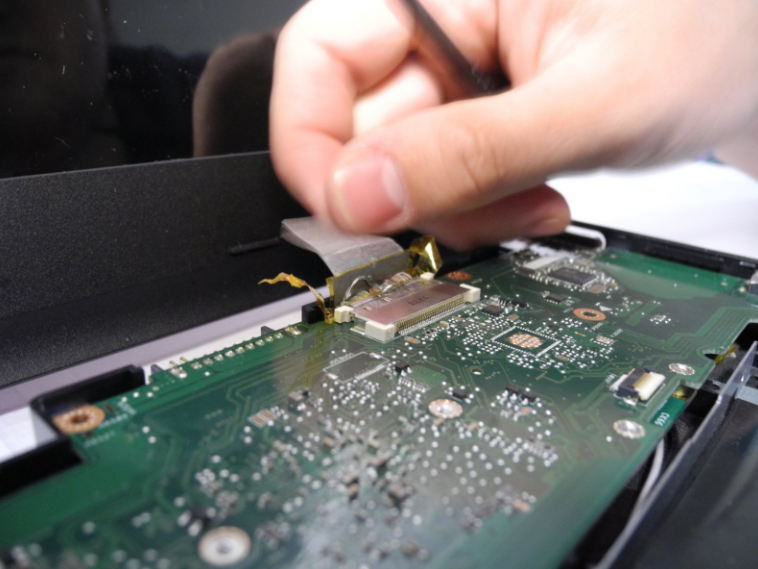

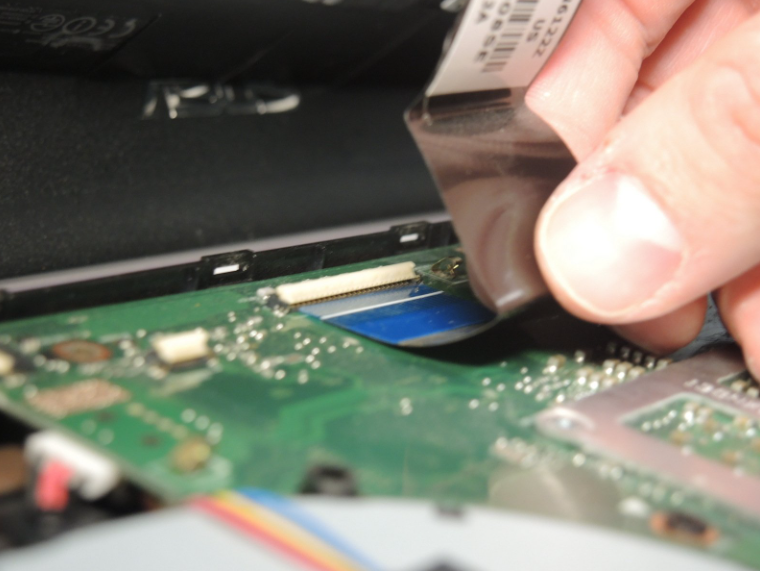

- قفل سوکت ها را باز کنید و فلت ها را از سوکت خارج کنید.

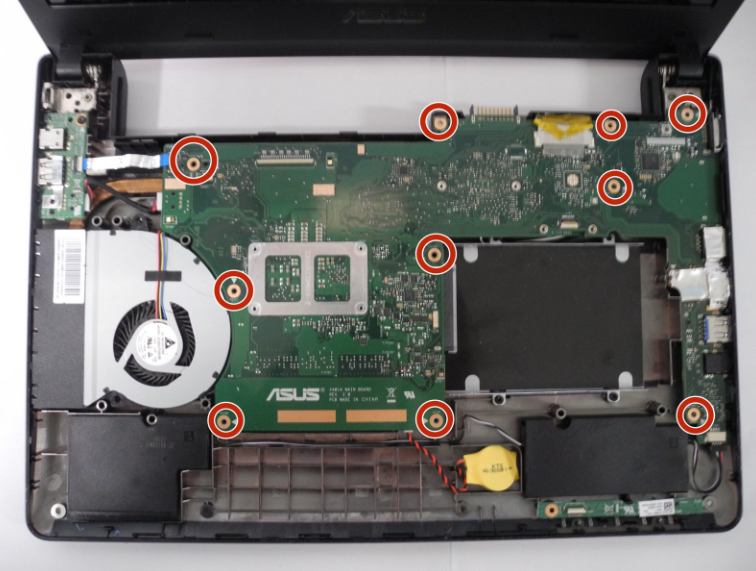

- برای رسیدن به اسلات رم ها، نیاز دارید که مادربرد را از قاب جدا کنید پس تمام پیچ هایی که مادربرد را به قاب لپ تاپ متصل می کند را باز کنید.

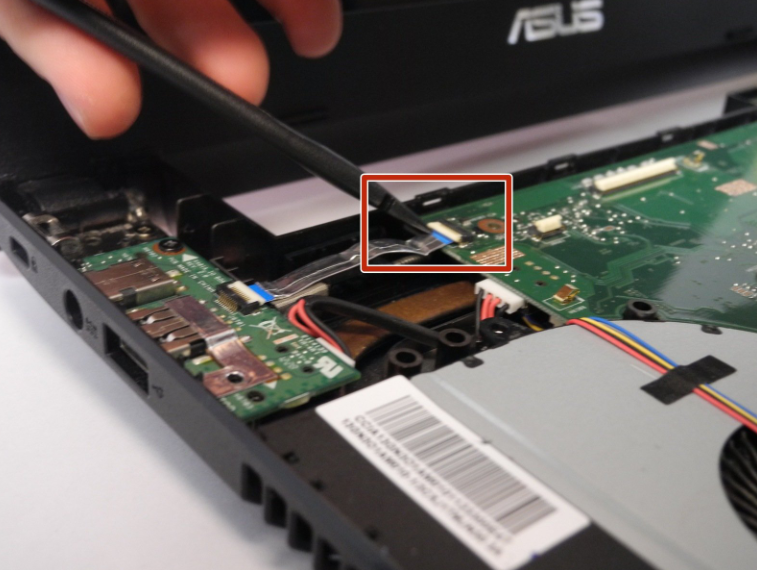

- تمامی فلت ها را از مادربرد جدا کنید.

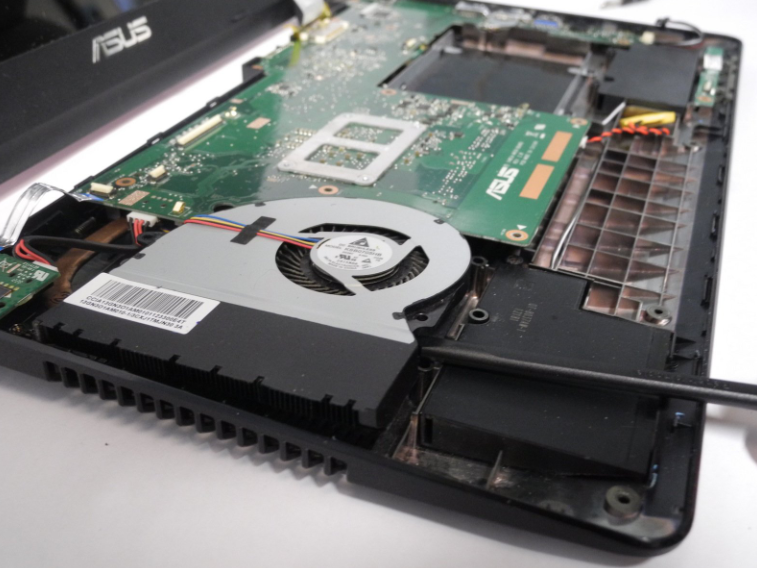

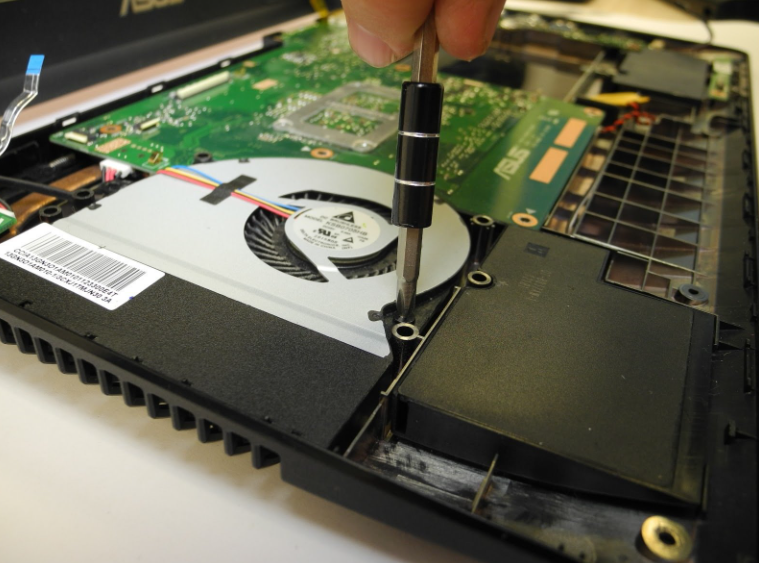

- پیچ فن را باز کنید.

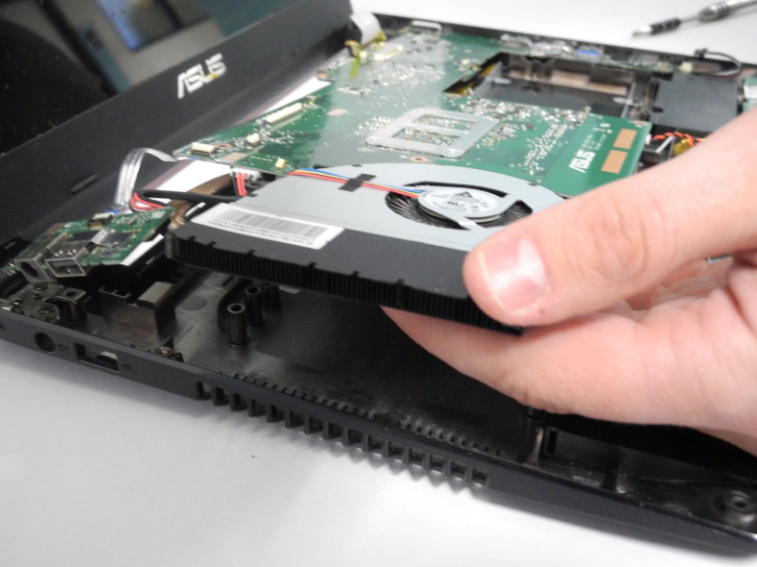

- مادربرد را به همراه فن، از قاب کف جدا کنید.

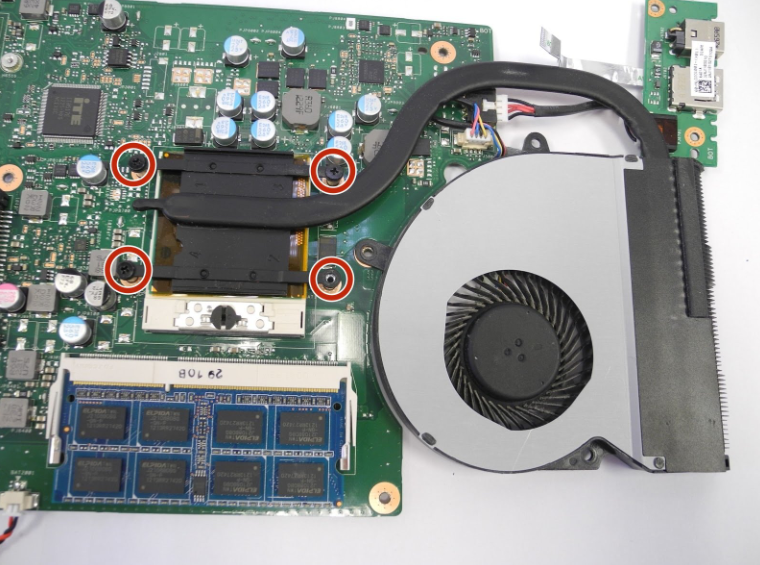

- مادربرد را برگردانید و پیچ های هیت سینک را باز کنید.

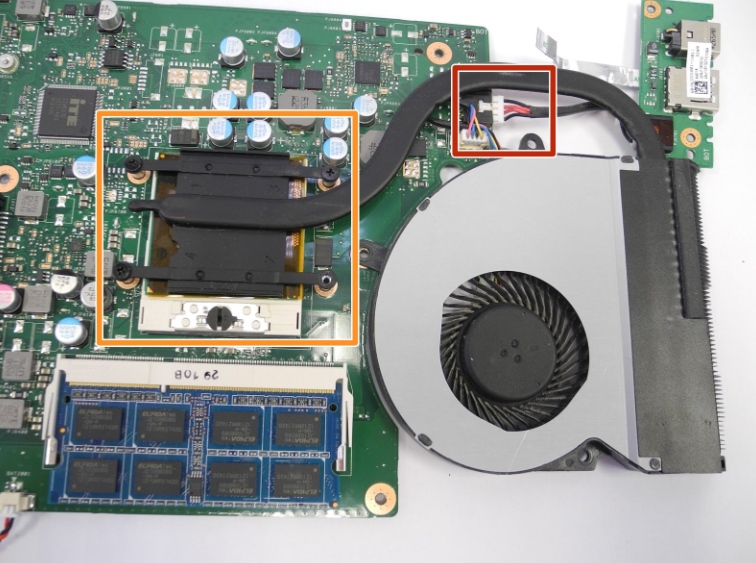

- کابل اتصال فن با رنگ قرمز علامت زده شده است.
- پردازنده یا CPU در زیر هیت سینک قرار دارد که در تصویر با رنگ نارنجی علامت زده شده است.
- کابل اتصال فن را از مادربرد جدا کنید.
هشدار: حتما برای انجام این کار، با ابزاری قسمت پلاستیک سفید رنگ را به سمت بالا بکشید تا سیم از سوکت خارج شود. در صورتیکه با کشیدن سیم اقدام به جدا کردن کنید، سیم آسیب میبیند.
- هیت سینک را از مادربرد جدا کنید.

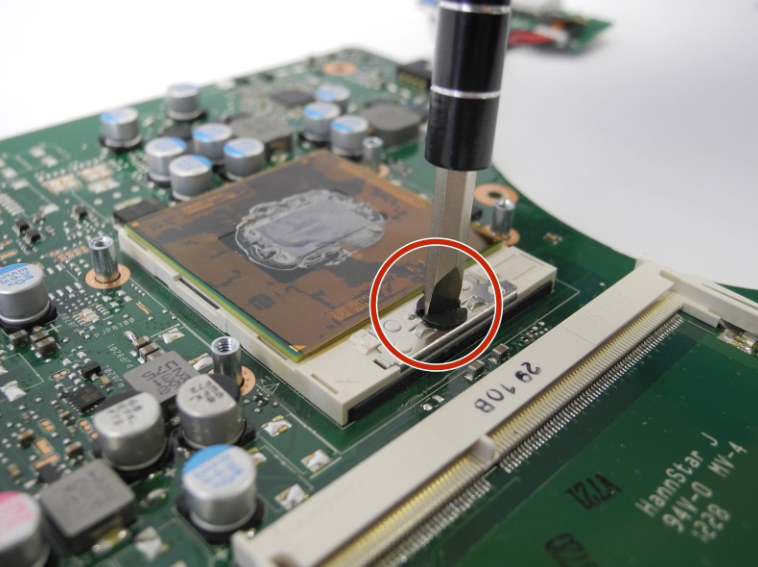

- پیچ نگهدارنده پردازنده را با یک پیچ گوشتی سر صاف به مادربرد باز کنید.

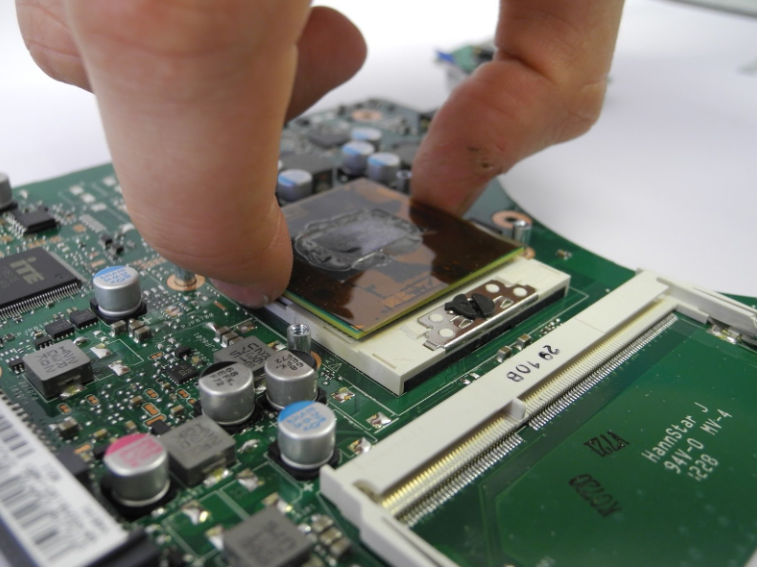

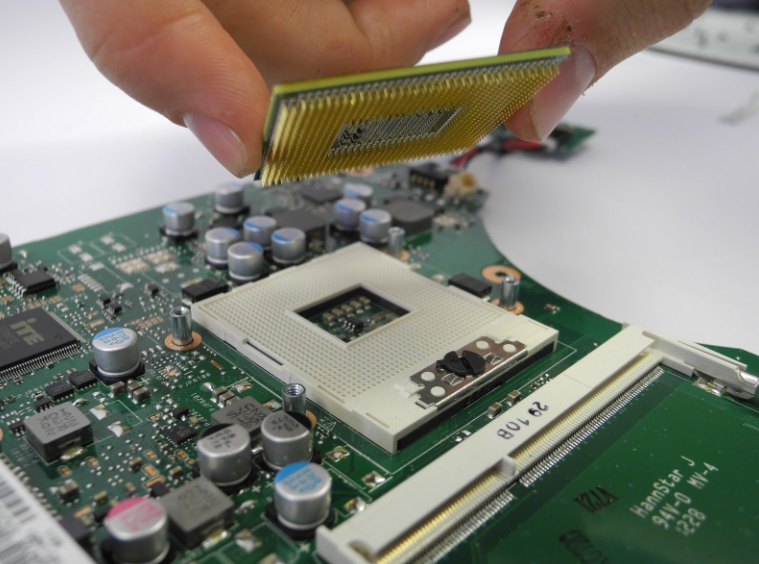

- پردازنده را از سوکت بلند کنید.
هشدار: به هیچ عنوان هنگام بلند کردن CPU دست خود را تکان ندهید! سی پی یو را کاملا مستقیم بلند کنید. زیرا با خم شدن پین های آن، به CPU آسیب خواهید زد.
هشدار: به هیچ عنوان هنگام بلند کردن CPU دست خود را تکان ندهید! سی پی یو را کاملا مستقیم بلند کنید. زیرا با خم شدن پین های آن، به CPU آسیب خواهید زد.
- حالا میتوانید CPU جدید را جایگزین نمایید.
