ای سی ، چیپ و CPU لپ تاپ دل اینسپایرون Dell Inspiron 1525

آی سی بایوس دل INSPIRON 1525

IC BIOS، یک آی سی هشت پایه و قابل پروگرام میباشد که دستورات اولیه را برای روشن شدنِ دستگاه به سیستم میدهد و ورودی خروجی داده های سیستم را کنترل میکند. بایاس سازگار با این مدل 2M 3V میباشد.

کدکالا: GL13160503- شرکت سازنده: WINBOND

آی سی تغذیه CPU دل INSPIRON 1525

IC ISL6262A، یک آی سی 48 پایه از پکیج QFN (TQFN) میباشد که ولتاژ مورد نیاز برای کارکرد CPU را تامین میکند.

کدکالا: GL13162112- شرکت سازنده: INTERSIL

آی سی شارژ مدار پاور دل INSPIRON 1525

 IC MAX8731AE، یک آی سی 28 پایه از پکیج QFN (TQFN) میباشد که وظیفه تامین ولتاژ مورد نیاز برای روشن شدن دستگاه و همچنین شارژ باطری را برعهده دارد.

کدکالا: GL13162116- شرکت سازنده: MAXIM

آی سی آمپلی فایر صدا دل INSPIRON 1525

IC TPA6040A، یک آی سی32 پایه از پکیج QFN(TQFN) میباشد که وظیفه تقویت صدا را برعهده دارد.

کدکالا: GL13160297- شرکت سازنده: TEXAS INSTRUMENTS

آی سی تغذیه مدار دل INSPIRON 1525

IC TPS51120، یک آی سی 32 پایه از پکیج QFN (TQFN) میباشد که ولتاژ 19 ولت ورودی را از مدار میگیرد و تبدیل به 3.3 ولت و 5 ولت میکند.

کدکالا: GL13160235- شرکت سازنده: TEXAS INSTRUMENTS

آی سی کلاک ژنراتور دل INSPIRON 1525

IC 8SP513V، یک آی سی 64 پایه از پکیج QFN (TQFN) میباشد که وظیفه دارد فرکانس مورد نیاز برای عملکرد هر قسمت از مدار را بر روی مادربرد ارسال کند.

کدکالا: GL13162802- شرکت سازنده: SILEGO

آی سی میکروکنترلر (I/O) دل INSPIRON 1525

IC WPC8763 LA0DG، یک آی سی 128 پایه از پکیج QFP(TQFP) میباشد که وظیفه کنترل قسمت هایی از مادربرد مانند تاچ و کیبورد و ... را دارد.

کدکالا: GL13160516- شرکت سازنده: WINBOND

چیپ شمالی دل INSPIRON 1525

CHIP Intel GM965-SLA5T، چیپ شمالی این دستگاه میباشد که وظیفه مهمتری نسبت به چیپ جنوبی دارد.

کدکالا: GL13256016- شرکت سازنده: INTEL

چیپ جنوبی دل INSPIRON 1525

CHIP Intel NH82801HBM_SLB9A_SLA5Q، چیپ جنوبی این لپتاپ میباشد که تراشه اصلی به حساب می آید و با CPU در رابطه است. این چیپ رابط بین CPU با سایر قطعات میباشد.

کدکالا: GL13256022- شرکت سازنده: INTEL

آموزش تعویض CPU لپ تاپ Dell Inspiron 1525

در این راهنما نحوه تعویض CPU لپ تاپ Dell Inspiron 1525 را به شما آموزش میدهیم. توجه داشته باشید که برای انجام هر تعویض یا تعمیری در لپ تاپ، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.

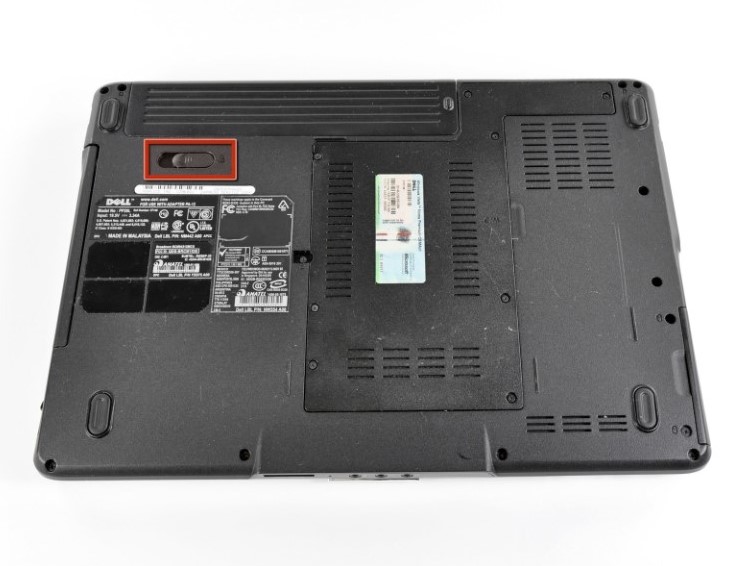

• دستگاه را به پشت برگردانید.

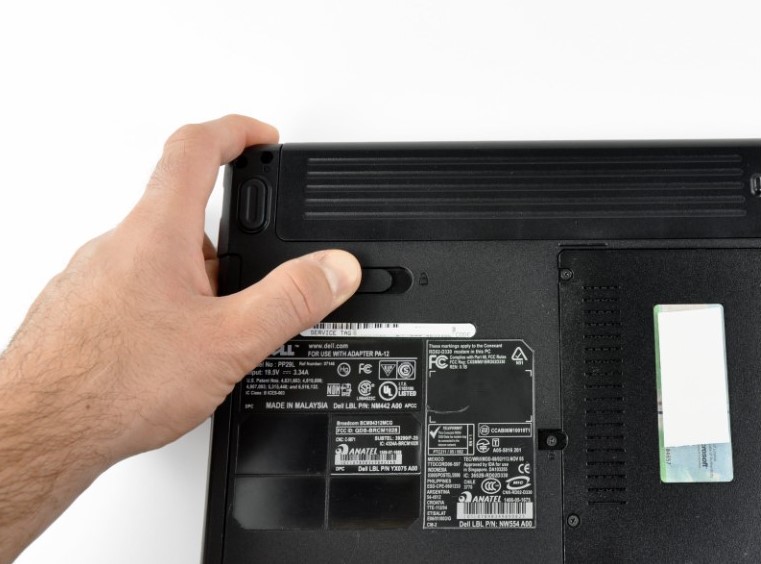

• دکمه قفل باتری را در حالت قفل باز بکشید تا صدای کلیک را بشنوید.

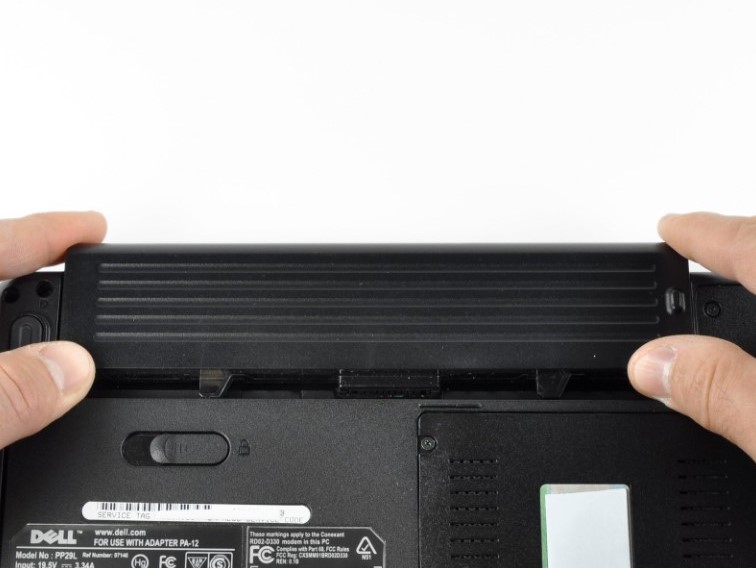

• باتری را به سمت بالا بکشید تا آزاد شود.

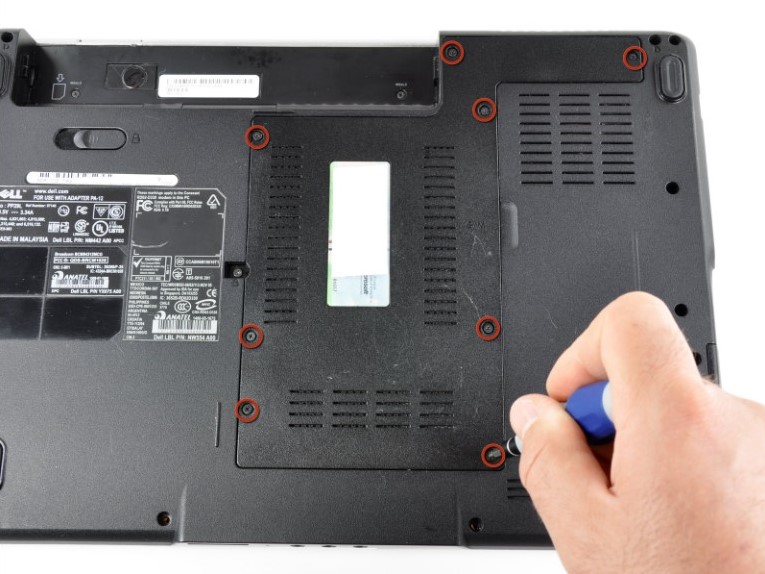

• هشت پیچ درپوش قاب کف را  باز کنید.

نکته: فقط پیچ ها را باز کنید، زیرا پیچ ها توسط واشرهای پلاستیکی نگه داشته می شوند.

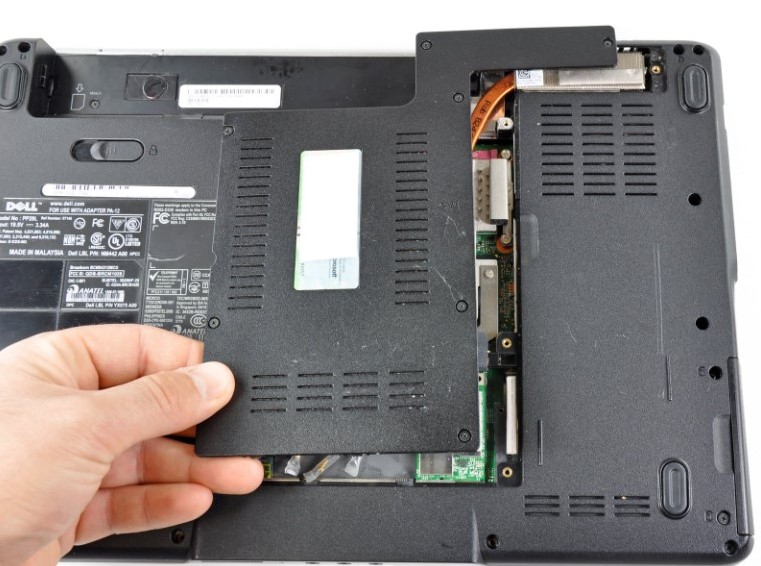

• درپوش را بردارید.

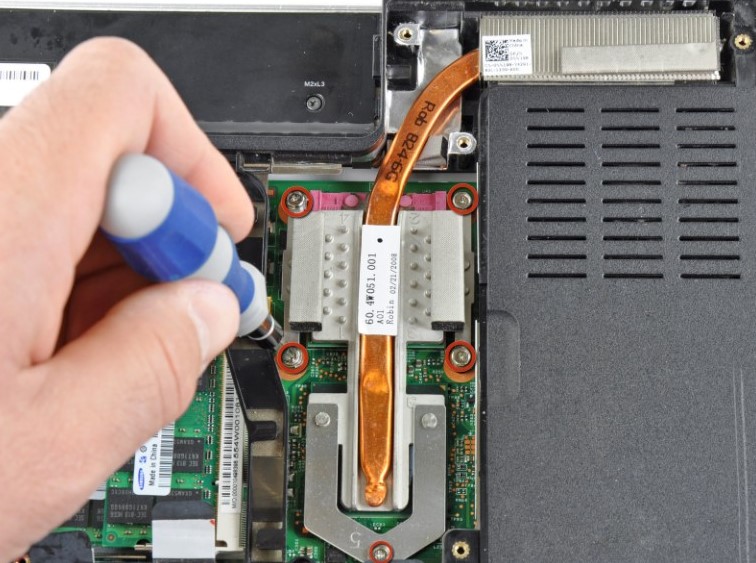

• پنج پیچی که هیت سینک را محکم می کنند باز کنید و آن را تمیز کنید. (پیچ ها به هیت سینک وصل هستند، سعی نکنید پیچ ها را جدا کنید، فقط آن ها را شل کنید.)

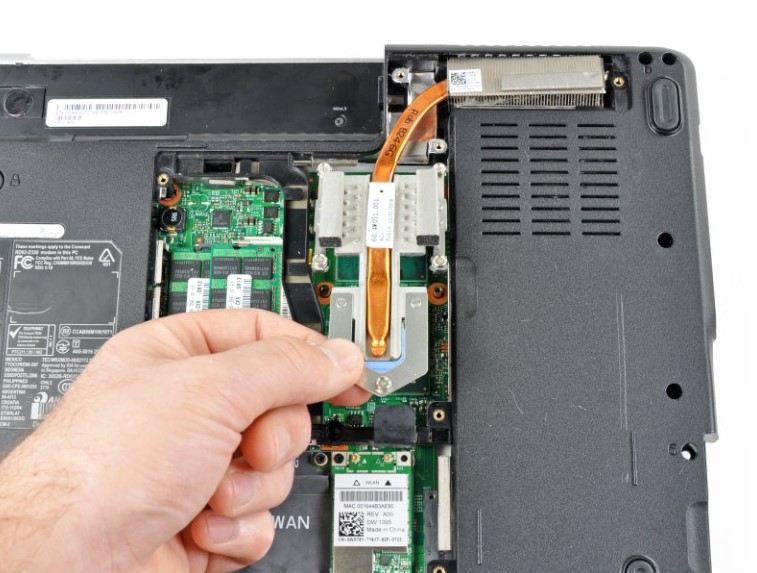

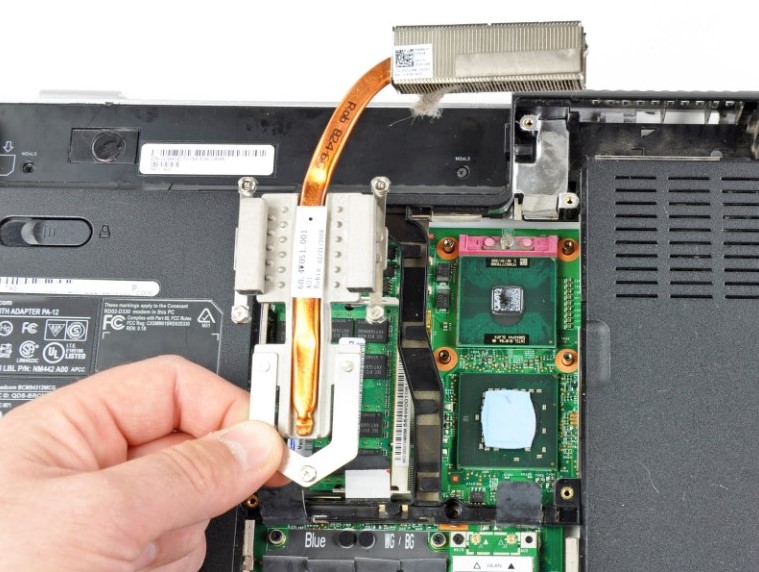

• هیت سینک را به آرامی از سمتی که در تصویر نشان داده شده است بلند کنید.
• هیت سینک ممکن است به دلیل خشک شدن خمیر حرارتی به چیپ ها چسبیده باشد. هیت سینک را به آرامی به جلو و عقب تکان دهید تا جدا شود.
• خمیر حرارتی قدیمی را کاملا تمیز کرده و خمیر حرارتی جدید را قبل از نصب مجدد هیت سینک بمالید.

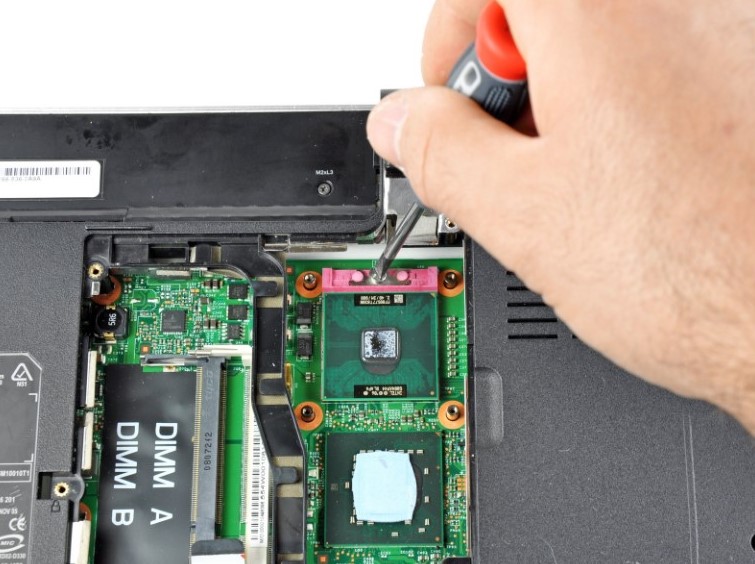

• از یک پیچ گوشتی سر تخت کوچک برای چرخاندن پیچ سوکت ZIF در خلاف جهت عقربه‌های ساعت استفاده کنید تا دیگر نتوان آن را بچرخانید.

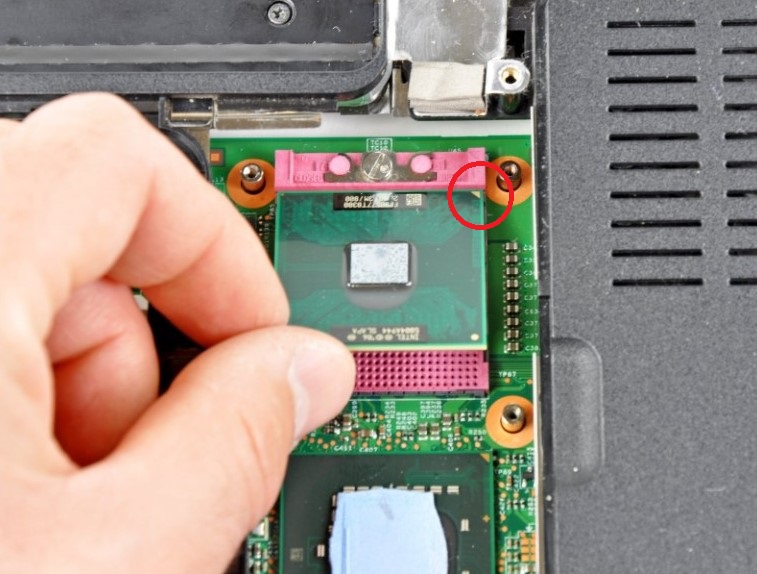

• CPU را به آرامی به سمت بالا بکشید و مراقب باشید دستتان به طرفین نرود چون ممکن است پین های چیپ خم شود و این مورد در زمان نصب مجدد CPU مشکل ساز خواهد شد.
• در صورتی که چیپ را تعویض میکنید، فراموش نکنید که خمیر حرارتی را روی پردازنده جدید بمالید. اگر همان چیپ را مجدد روی دستگاه میگذارید، حتما خمیر سیلیکون روی چیپ را تازه کنید و مجدد کمی خمیر روی چیپ ها بمالید.

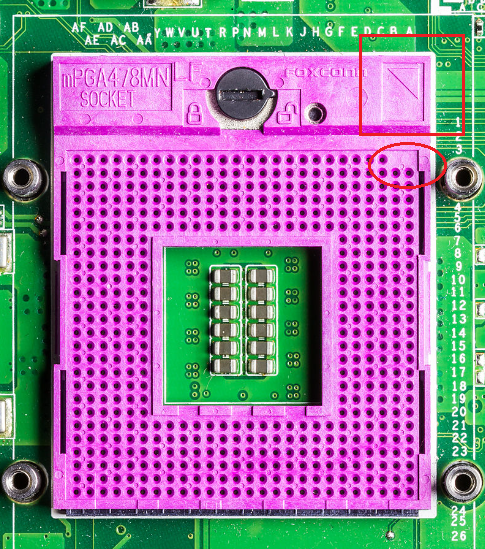

نکته: در هنگام نصب مجدد سی پی یو، جهت پین های پردازنده را می توان با تطبیق مثلث گوشه پردازنده با یک مثلث کوچک گوشه سوکت CPU تعیین کرد.

• حالا میتوانید CPU جدید را جایگزین نمایید.
