ای سی ، چیپ و CPU لپ تاپ دل لتیتود ای Dell Latitude E6400

آي سي بايوس دل E6400

IC BIOS، اطلاعات اوليه مانند دستورهاي ابتدايي را در زمان روشن شدن دستگاه به سيستم ميدهد. اين آي سي قابل پروگرم ميباشد که ورودي و خروجي ديتا سيستم را کنترل ميکند. باياس مناسب براي اين مدل لپتاپ، 4M 3V ميباشد که شما میتوانید قیمت آی سی دستگاه DELL E6400 را مشاهده نمایید.

آي سي صدا دل E6400

IC 92HD71B7A5، يک آي سي 48 پايه از پکيج QFN (TQFN) ميباشد که پل ارتباطي ما بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13160706- شرکت سازنده: IDT

آي سي آمپلي فاير صدا دل E6400

IC TPA6040A4، يک آي سي 32 پايه از نوع پکيج QFN (TQFN) ميباشد که وظيفه تقويت صدا را در مدار برعهده دارد.
کدکالا: GL13160297- شرکت سازنده: TEXAS INSTRUMENTS

آي سي شارژ مدار پاوردل E6400

IC ISL88731، يک آي سي 28 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.

کدکالا: GL13162160- شرکت سازنده: MAXIM

آي سي تغذيه گرافيک دل E6400

IC MAX8632E، يک آي سي 28 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ گرافيک را در مدار برعهده دارد.

کدکالا: GL13162213- شرکت سازنده: MAXIM

آي سي تغذيه مدار و تغذیه جنوبی دل E6400

IC ISL6236، يک آي سي 32 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند و ولتاژ مورد نیاز برای چیپ جنوبی را تامین میکند.
کدکالا: GL13162102- شرکت سازنده: INTERSIL

آي سي ميکروکنترلر(I/O) دل E6400

IC MEC 5035-NU، آي سي 128 پايه از پکيج QFP (TQFP) ميباشد که وظيفه کنترل بخش هاي از مادربرد را مانند کيبورد و تاچ و ... برعهده دارد.
کدکالا: GL13162911- شرکت سازنده: SMS

چيپ شمالي دل E6400

يکي از تراشه هاي اصلي اين مدل لپتاپ ميباشد که وظيفه قوي تري نسبت به چيپ جنوبي دارد.
کدکالا: GL13256024- شرکت سازنده: INTEL

چيپ جنوبي دل E6400

CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که وظيفه ضعيف تري را نسبت به چيپ شمالي دارد.
کدکالا: GL13256004- شرکت سازنده: INTEL

چيپ گرافيک دل E6400

CHIP G98-920-U2، تراشه گرافيک اين دستگاه ميباشد که وظيفه اجراي تصاوير و کارهاي گرافيکي را برعهده دارد.

کدکالا: GL13257116- شرکت سازنده: NVIDIA

آموزش تعویض CPU لپ تاپ Dell Latitude E6400

در این راهنما نحوه تعویض CPU لپ تاپ دل لتیتود ای Dell Latitude E6400 را به شما آموزش میدهیم.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

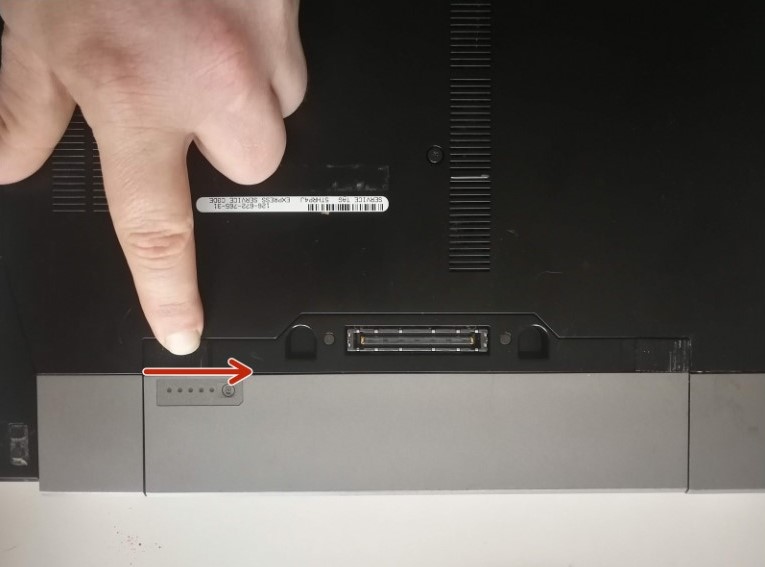

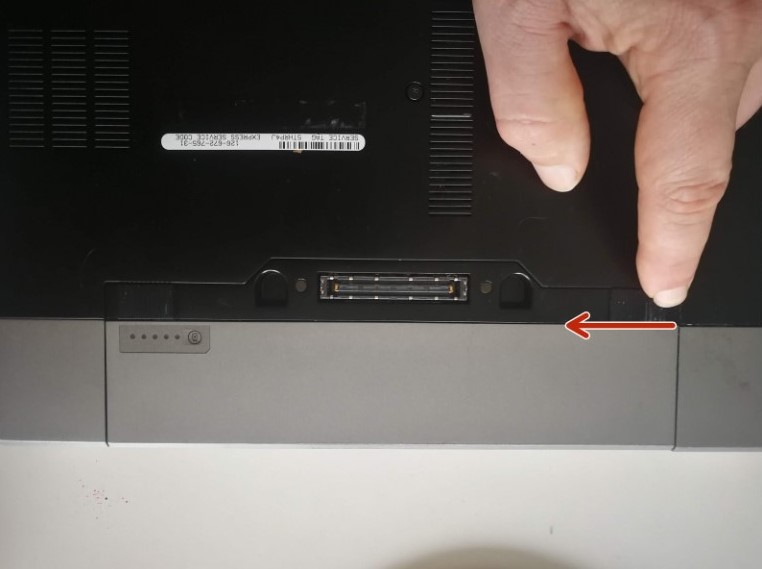

• ضامن یا چفت های متصل به باتری را که آن را در جای خود نگه می دارد، آزاد کنید.

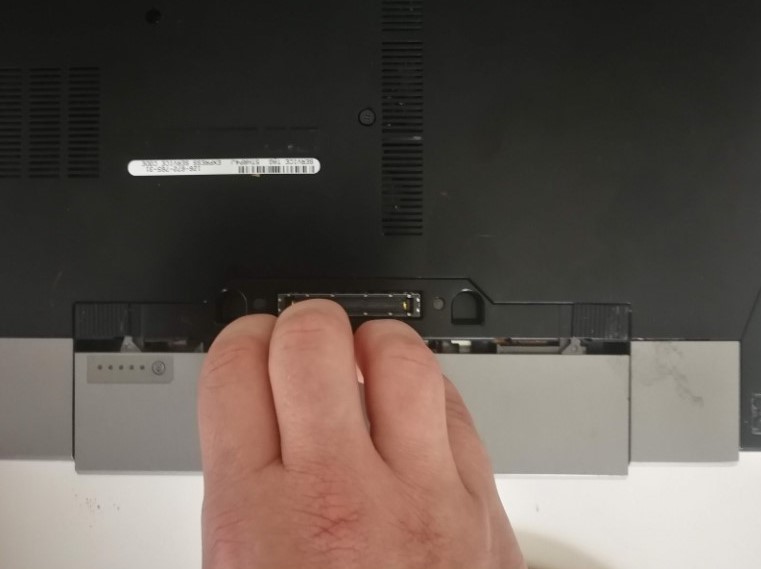

• باتری را از لپتاپ جدا کنید.

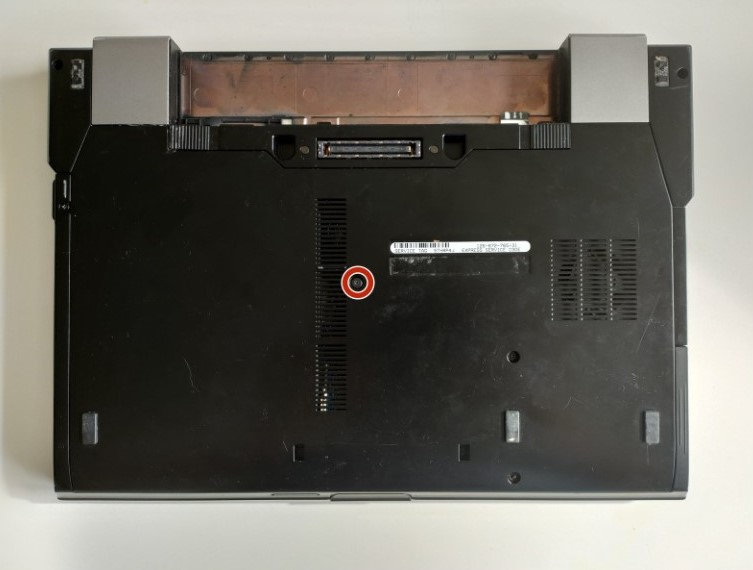

• پیچی که قاب کف را محکم می کند، بردارید.
• درب پایین را به سمت خود بکشید تا آن را بردارید.

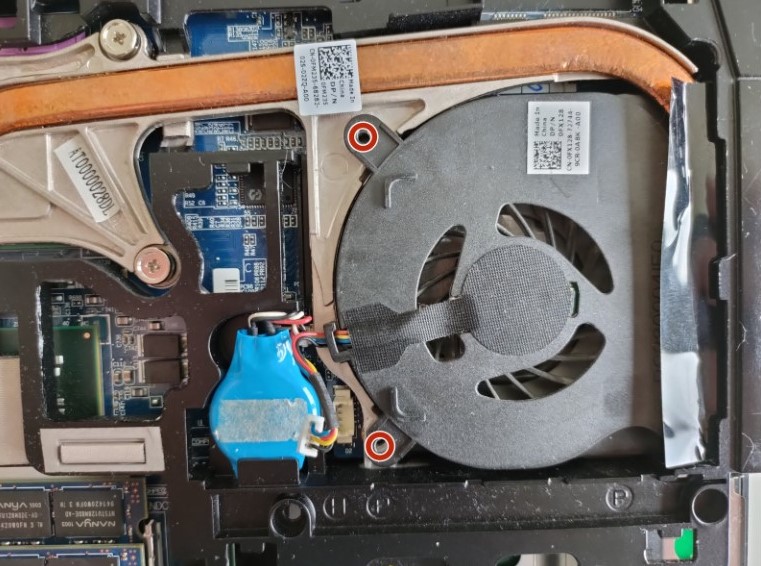

• دو پیچی که فن را محکم می کنند، باز کنید.

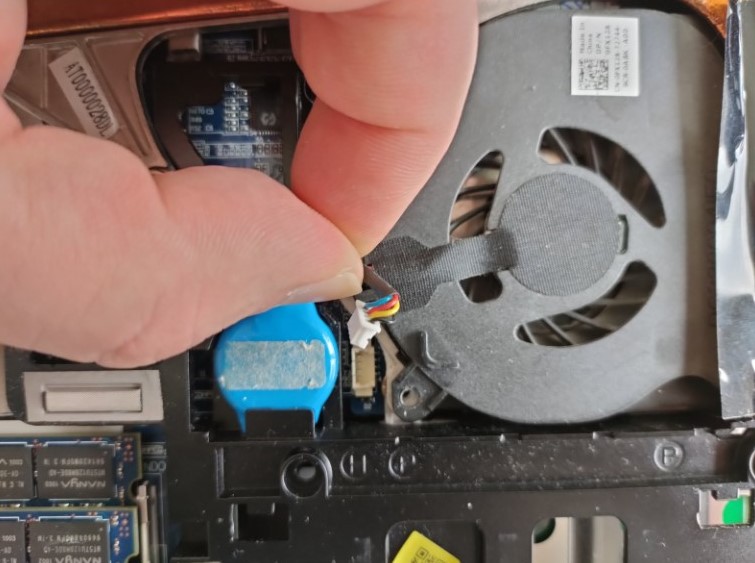

• با کشیدن مستقیم کابل برق به سمت بالا، فن را جدا کنید.

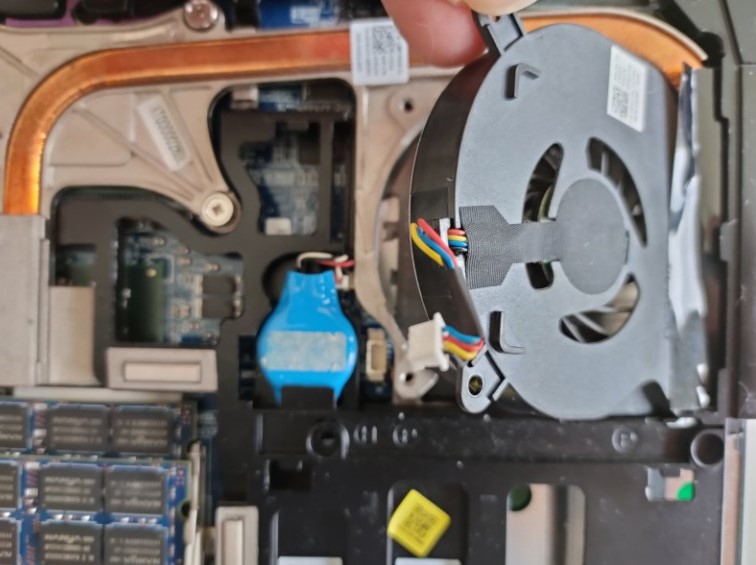

• فن را با انگشت خود بلند کرده و از لپ تاپ جدا کنید.

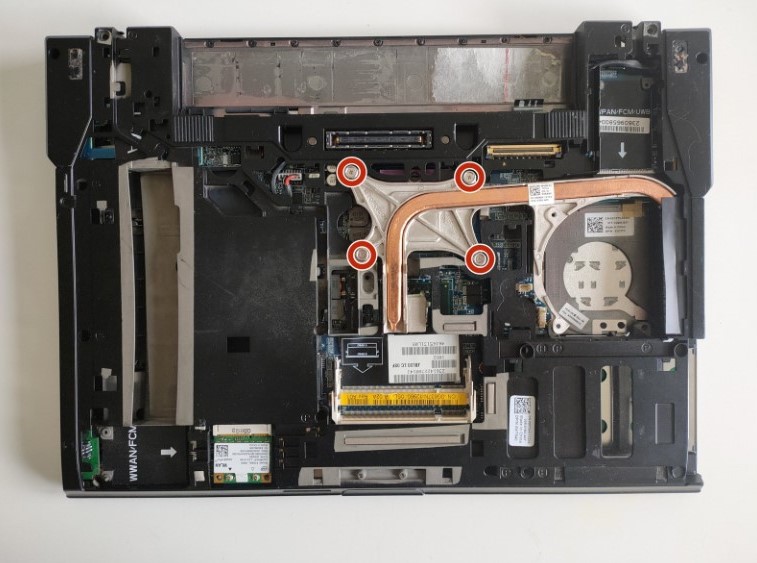

• چهار پیچ هیت سینک را باز کنید.

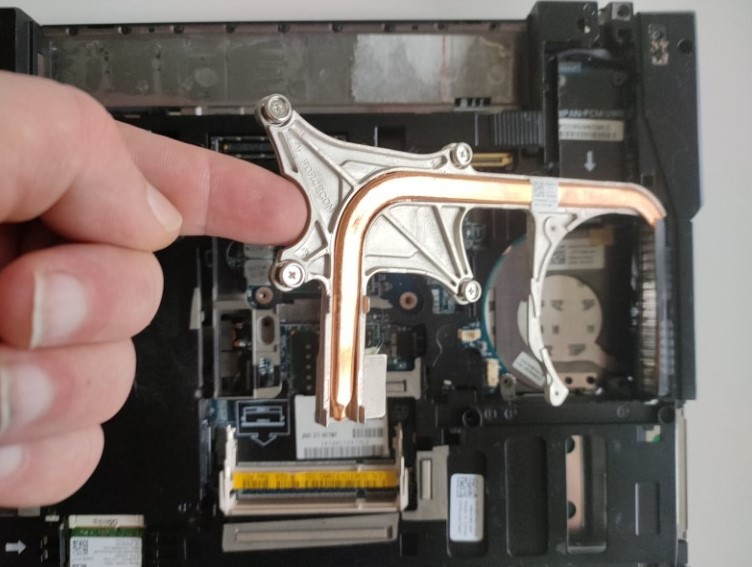

• با استفاده از انگشت خود به آرامی هیت سینک را بلند کرده و بردارید.

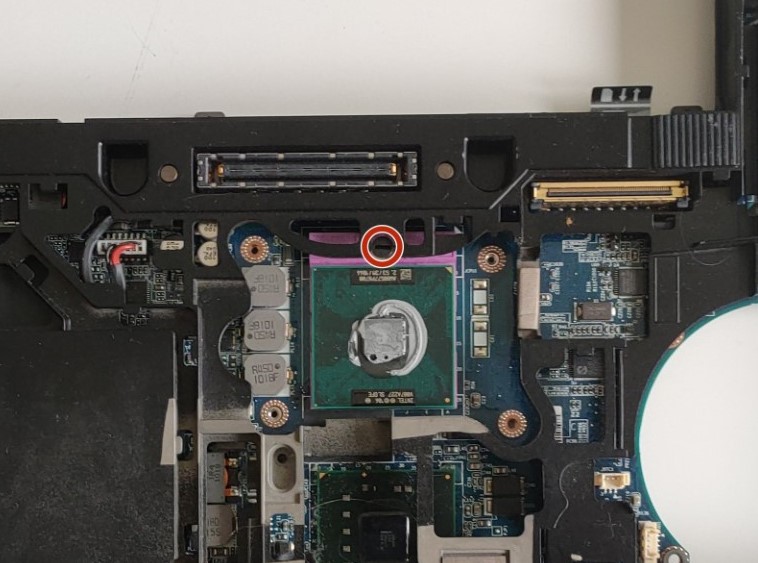

• پیچ قفل سی پی یو را به آرامی به سمت چپ بچرخانید تا CPU از سوکت آزاد شود.
• CPU را مستقیما به سمت بالا ببرید.

هشدار: بسیار مراقب باشید پین های سی پی یو کج نشوند.

• حالا میتوانید CPU جدید را جایگزین نمایید.
