ای سی ، چیپ و CPU لپ تاپ دل لتیتود Dell Latitude E6420

آي سي بايوس دل Latitude E6420

IC BIOS، اطلاعات اوليه مانند دستورهاي ابتدايي را در زمان روشن شدن دستگاه به سيستم ميدهد. اين آي سي قابل پروگرم ميباشد که ورودي و خروجي ديتا سيستم را کنترل ميکند.آی باياس مناسب براي اين مدل لپتاپ 2M 3V(بایاس کوچک) و 8M 3V (بایاس بزرگ) میباشد که شما میتوانید قیمت آی سی بایوس 2M 3V(SMALL) و 8M 3V (BIG) را مشاهده نمایید.

آي سي صدا دل Latitude E6420

IC92HD90B2X5، يک آي سي 48 پايه از پکيج QFN (TQFN) ميباشد که پل ارتباطي بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13160701- شرکت سازنده: IDT

آي سي کنترل پاور و باطری دل Latitude E6420

ICCD3301، يک آي سي 36 پايه از پکيج QFN(TQFN) ميباشد که وظيفه کنترل ولتاژ ورودي و همچنين کنترل شارژ باطري را برعهده دارد.

کدکالا: GL13160202- شرکت سازنده: TEXAS INSTRUMENTS

آي سي شارژ مدار پاور دل Latitude E6420

IC ISL88731C، يک آي سي 28 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.

کدکالا: GL13162133- شرکت سازنده: INTERSIL

آي سي تغذيه مدار دل Latitude E6420

IC SN608098، يک آي سي 32 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160272- شرکت سازنده: TEXAS INSTRUMENTS

چيپ جنوبي دل Latitude E6420

CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که وظيفه ضعيف تري نسبت به چيپ شمالي دارد.این چیپ با CPU در ارتباط است و رابط بین CPU با سایر قطعات میباشد.
کدکالا: GL13256008- شرکت سازنده: INTEL

آموزش تعویض سی پی یو لپ تاپ Dell Latitude E6420

در این راهنما نحوه تعویض CPU لپ تاپ دل لتیتود Dell Latitude E6420 را به شما آموزش میدهیم.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

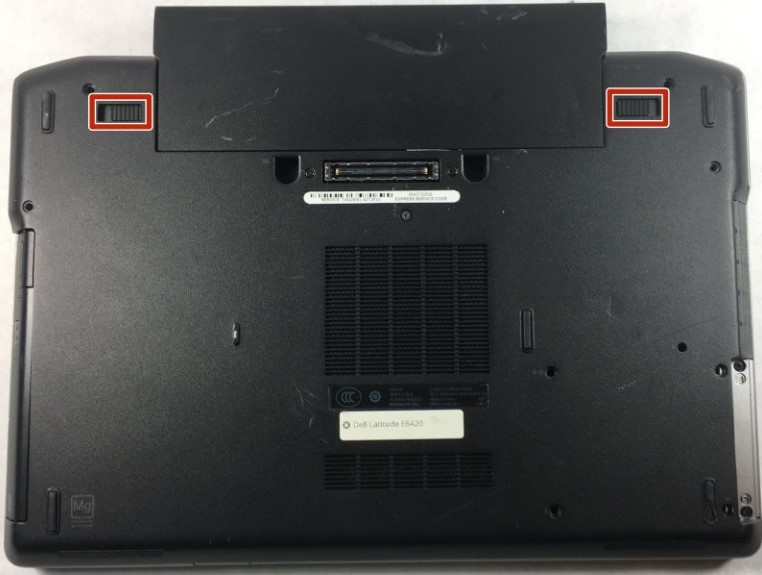

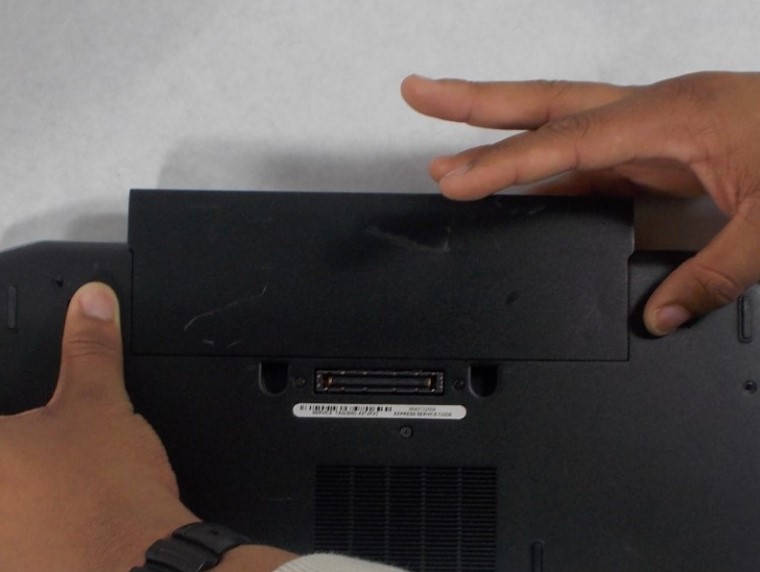

• زبانه های سمت چپ و راست باتری را به طرفین فشار دهید و باتری را به بالا بکشید.

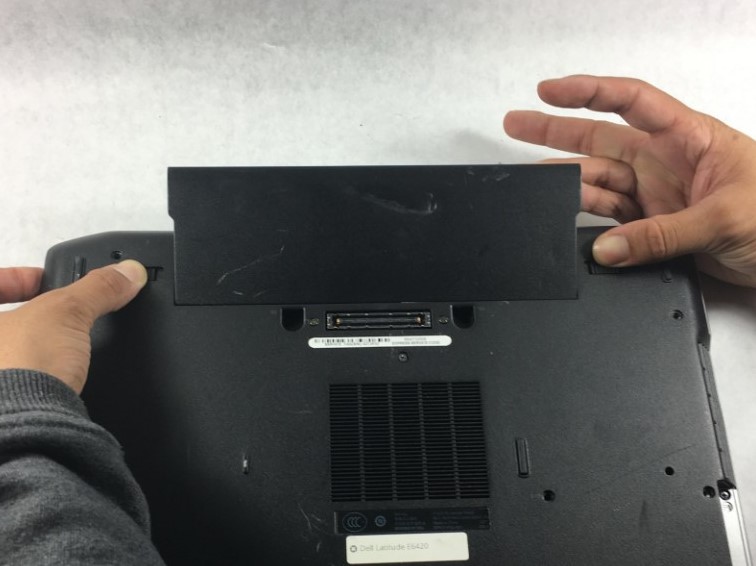

• در حالی که هنوز زبانه ها را فشار می دهید، باتری را از لپ تاپ خارج کنید.

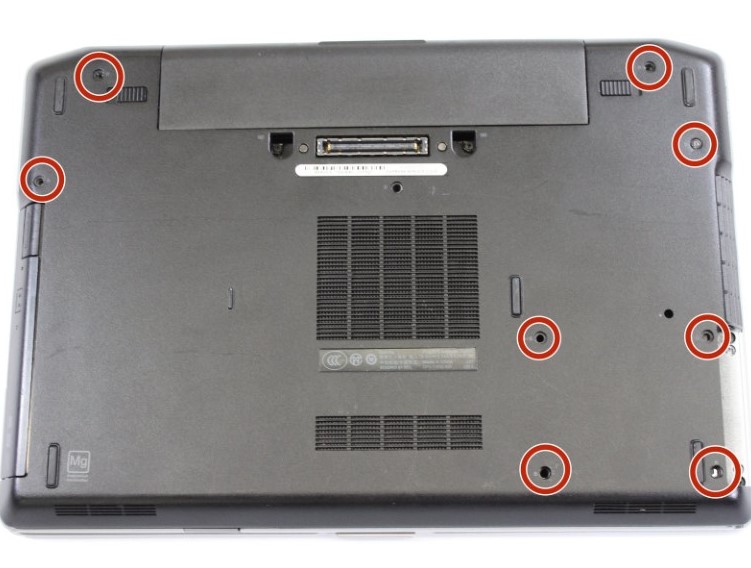

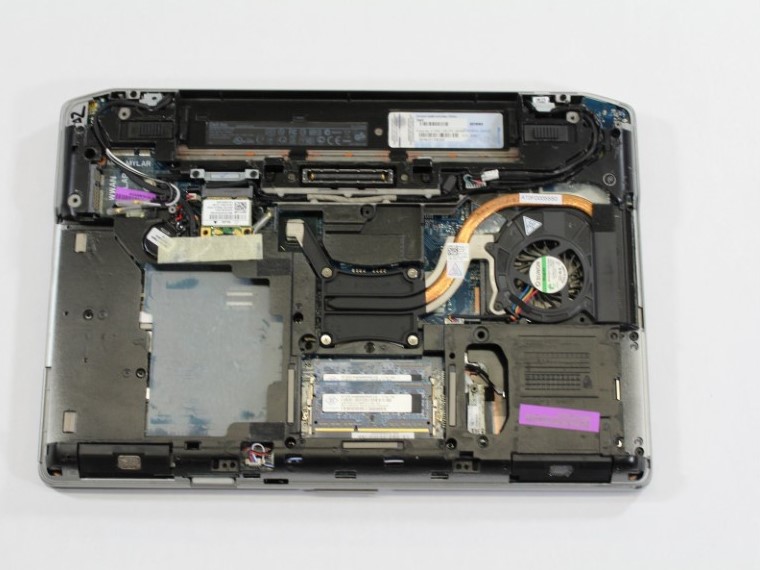

• همه پیچ های قاب کف را باز کنید و قاب را از لپتاپ جدا کنید.

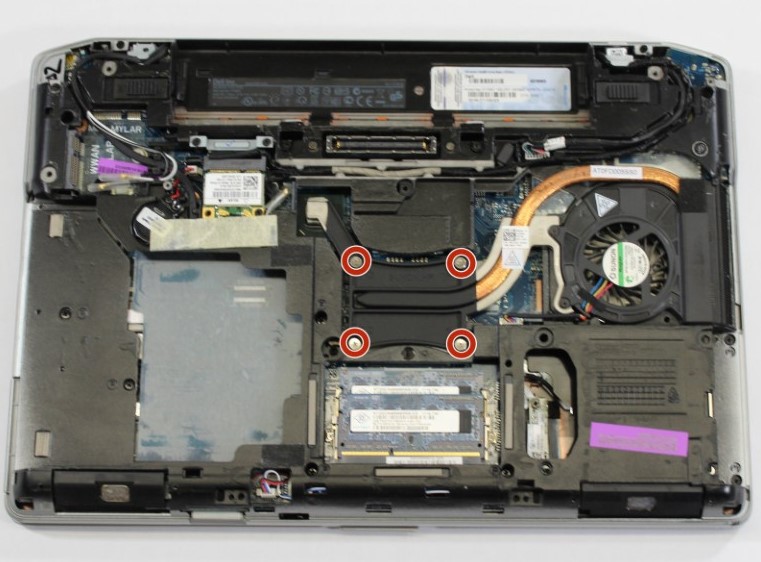

• چهار پیچ را که هیت سینک را محکم می کنند را باز کنید و هیت سینک و فن را بردارید.

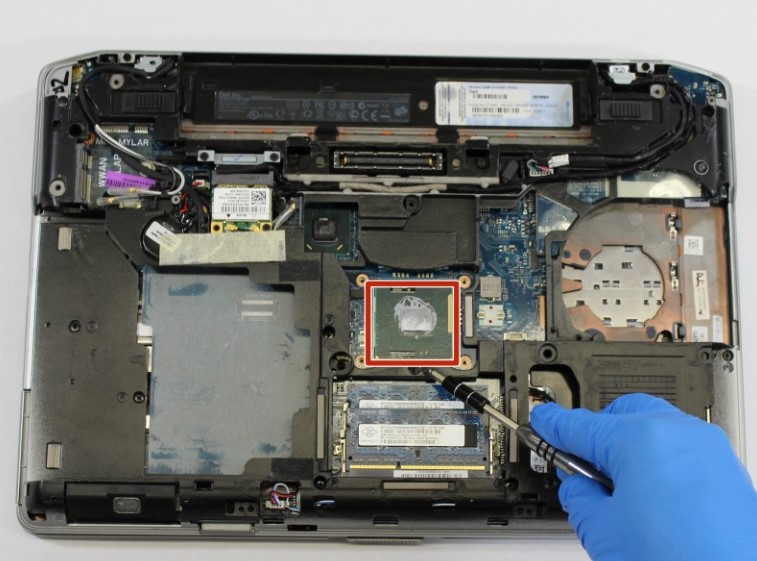

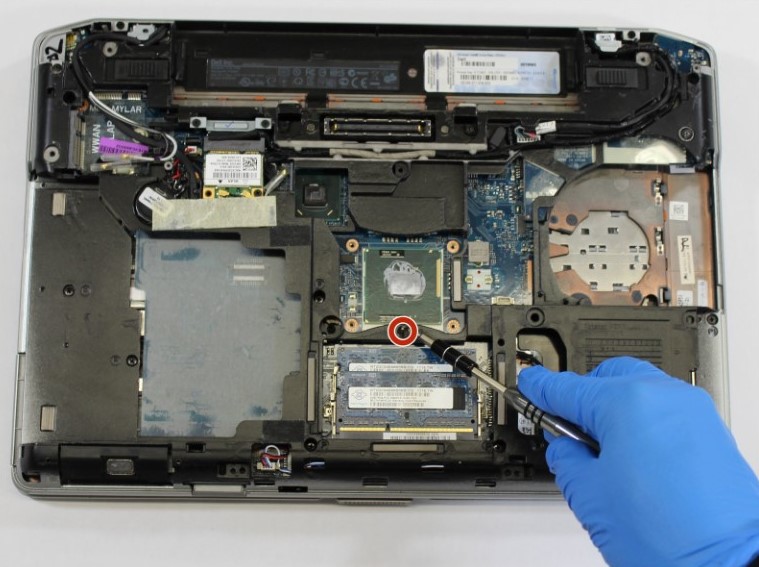

• با استفاده از ابزاری سرتخت، مانند پیچ گوشتی، قفل سی پی یو را 180 درجه در خلاف جهت عقربه های ساعت بچرخانید تا باز شود.

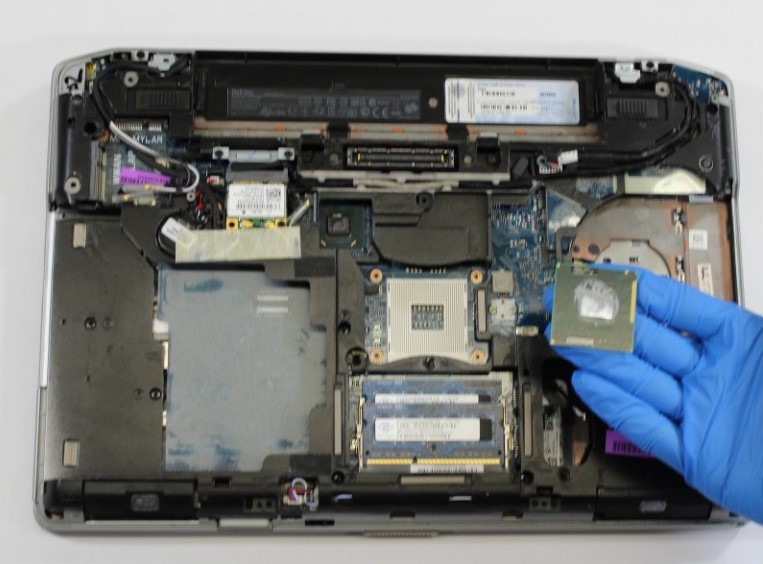

• CPU را از مجموعه مادربرد خارج کنید و سی پی یو جدید را جایگزین کنید.
