ای سی ، چیپ و CPU لپ تاپ دل لتیتود ای Dell Latitude E6530
آي سي تغذيه رم دل E6530
IC J7-RT8207M، يک آي سي 20 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ مورد نياز رم را برعهده دارد. اين ولتاژ براي اين دستگاه 1.5 ولت ميباشد.
کدکالا: GL13160042- شرکت سازنده: RICHTEK
آي سي تغذيه CPU دل E6530
IC TPS51462، يک آي سي 24 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ برای عملکرد CPU در مدار را برعهده دارد.
کدکالا: GL13160250- شرکت سازنده: TEXAS INSTRUMENTS
آي سي تغذيه گرافيک CPU دل E6530
IC ISL95836، يک آي سي 40 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ گرافيک اينتل در مدار را برعهده دارد.
کدکالا: GL13162127- شرکت سازنده: INTERSIL
آي سي شارژ مدار پاور دل E6530
IC ISL88731C، يک آي سي 28 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.
کدکالا: GL13162133- شرکت سازنده: INTERSIL
آي سي کنترلر پاور و باطری مدار پاور دل E6530
IC CD3301B، يک آي سي 36 پايه از پکيج QFN(TQFN) ميباشد که وظيفه کنترل ولتاژ ورودي و همچنين کنترل شارژ باطري را برعهده دارد.
کدکالا: GL13160285- شرکت سازنده: TEXAS INSTRUMENTS
آي سي تغذيه مداردل E6530
IC EM-RT8205L، يک آي سي 24 پايه از پکيج QFN (TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160040- شرکت سازنده: RICHTEK
چيپ جنوبي دل E6530
CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که وظيفه ضعيف تري نسبت به چيپ شمالي دارد. این چیپ با CPU در ارتباط است و رابط بین CPU با سایر قطعات میباشد.
کدکالا: GL13256054- شرکت سازنده: INTEL
آموزش تعویض CPU لپ تاپ Dell Latitude E6530
در این راهنما نحوه تعویض CPU لپ تاپ دل لتیتود ای Dell Latitude E6530 را به شما آموزش میدهیم.
- آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.

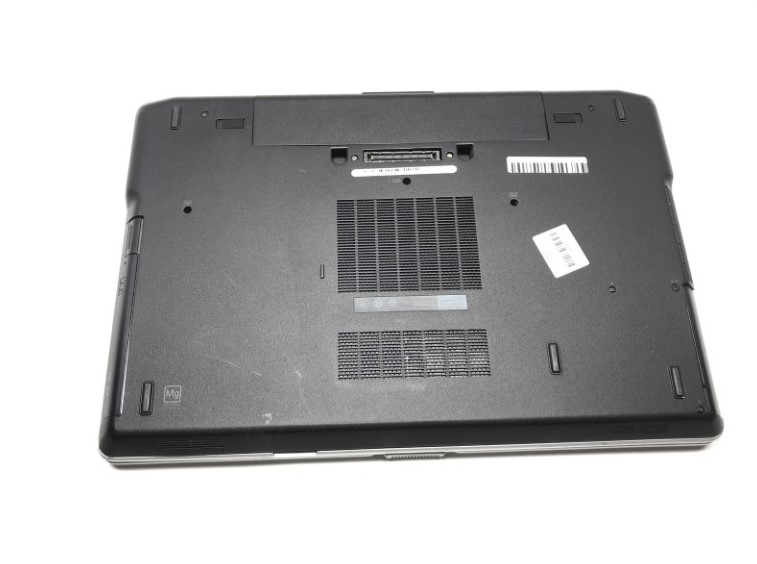

- دستگاه را به پشت برگردانید.

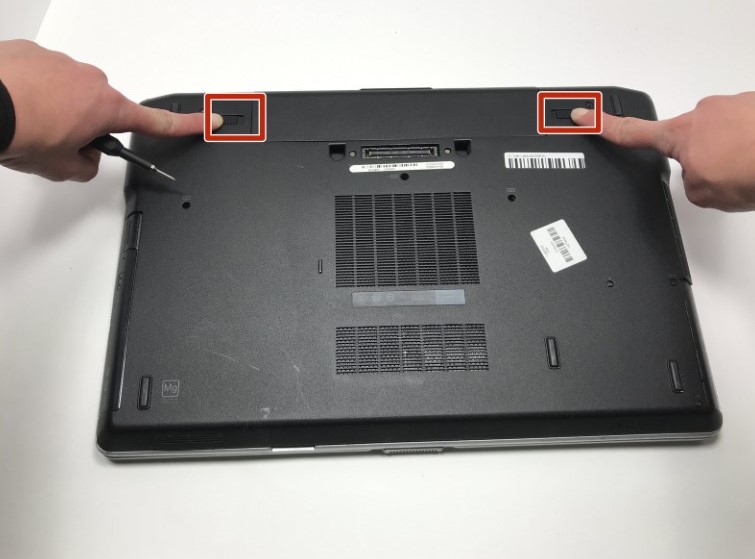

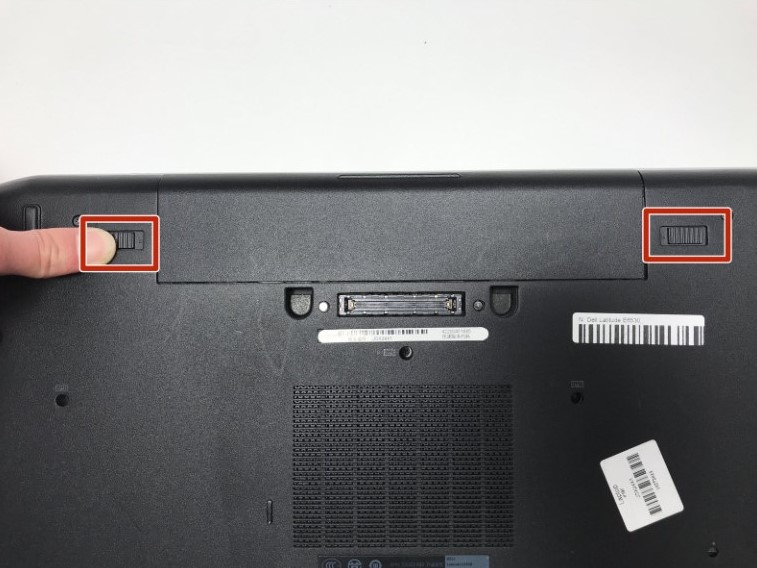

- سوئیچ های قفل باتری را به سمت بیرون بکشید تا باتری آزاد شود.

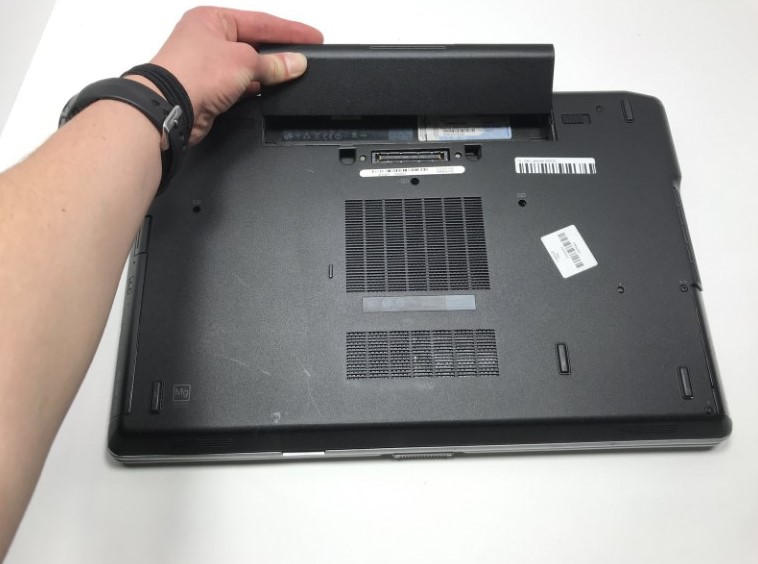

- با استفاده از دستان خود، باتری را به آرامی از دستگاه خارج کنید.

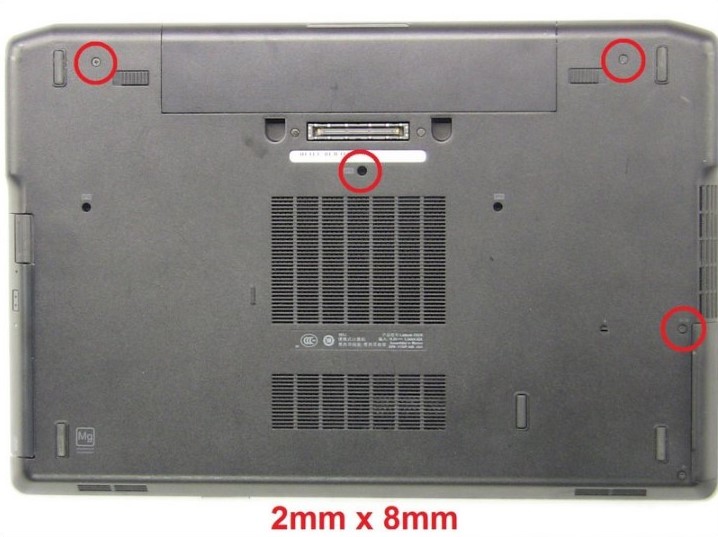

- 4 پیچ را از لپ تاپ باز کنید.

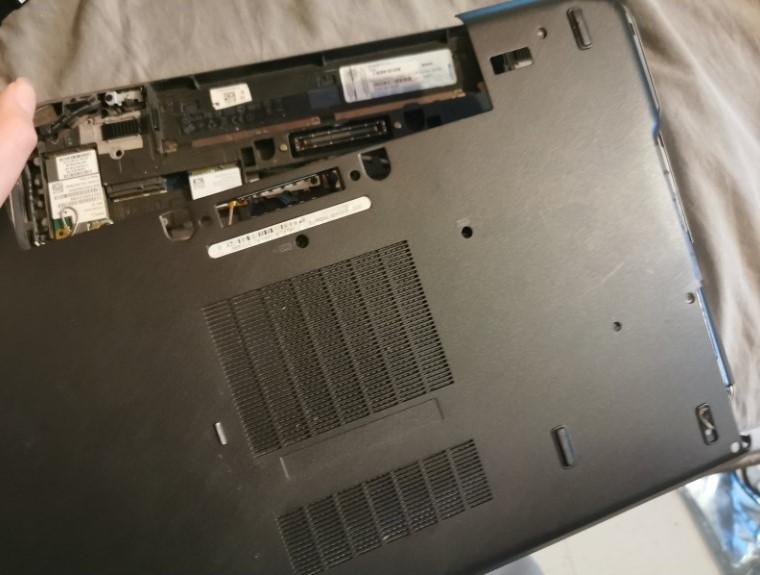

- قاب کف را بردارید.

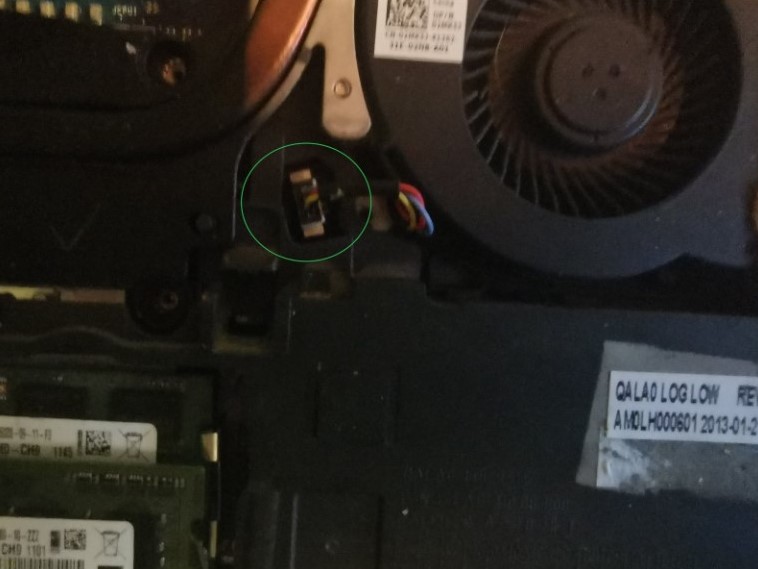

- سیم فن را از سوکت خارج کنید.

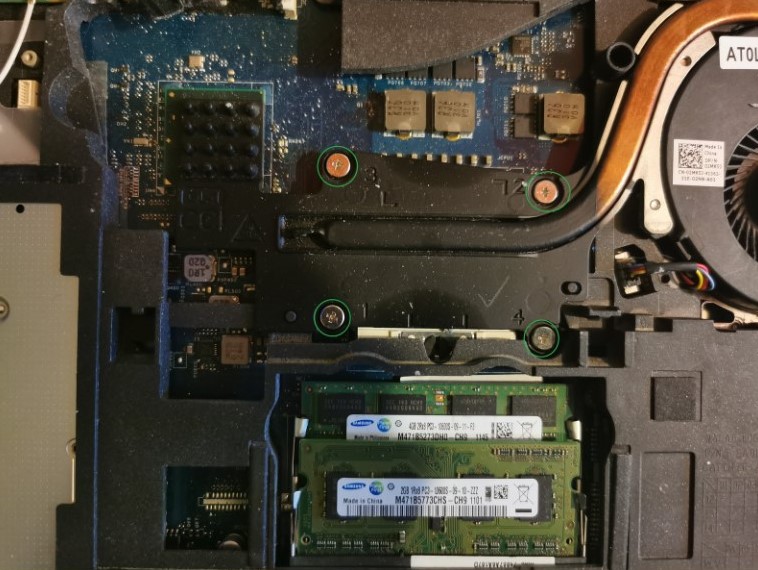

- 4 پیچ هیت سینک را باز کنید.

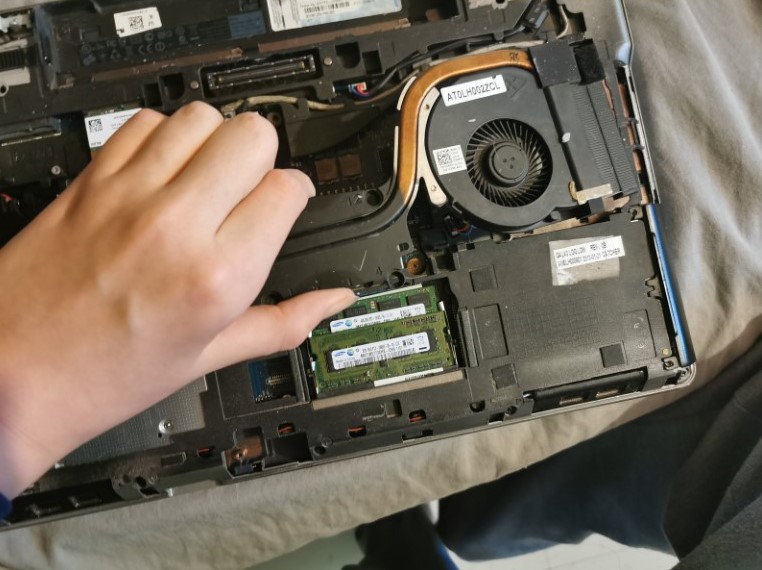

- فن و هیت سینک را بردارید.

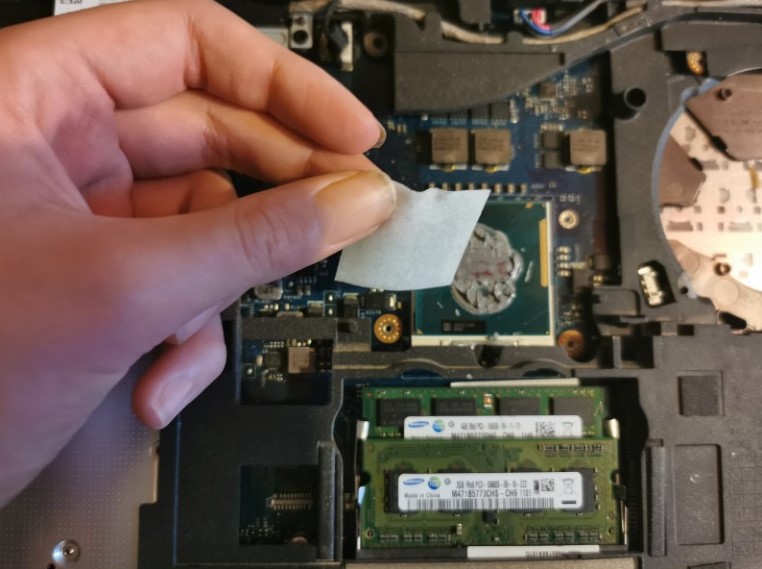

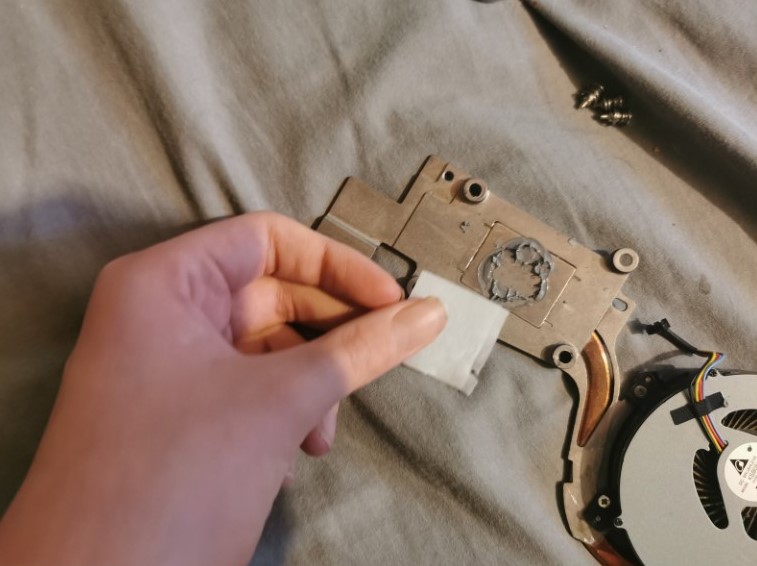

- از یک دستمال کاغذی برای تمیز کردن خمیر سیلیکون از هیت سینک و CPU استفاده کنید.

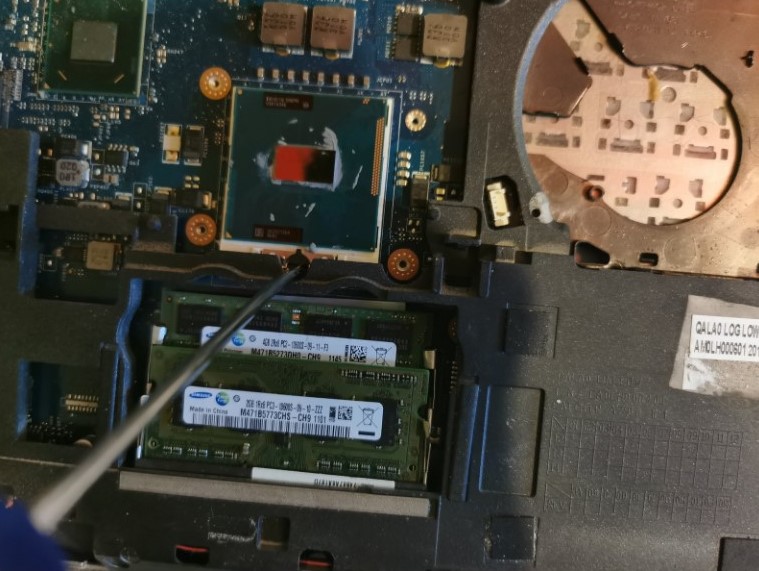

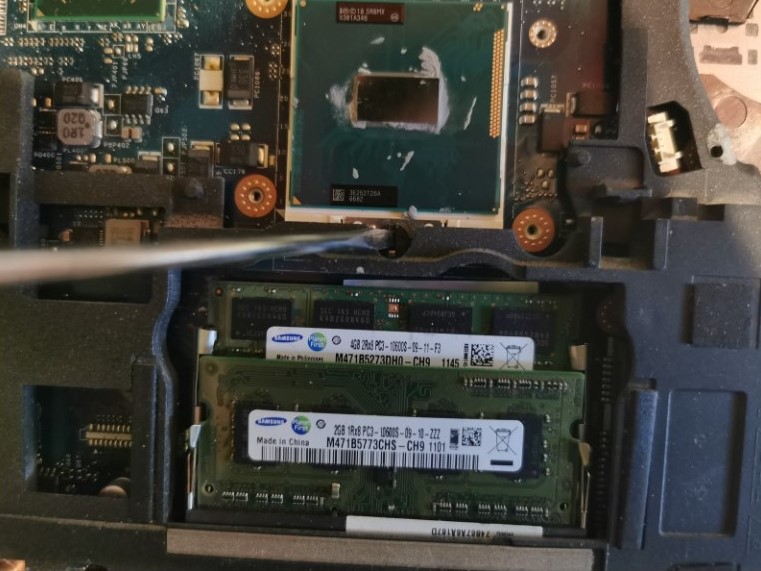

- از یک پیچ گوشتی سر صاف استفاده کنید و قفل CPU را در خلاف جهت عقربه های ساعت بچرخانید.
نکته: به یاد داشته باشید که هنگام نصب CPU جدید، قفل آن را در جهت عقربه های ساعت بچرخانید. اگر این کار را انجام ندهید، کامپیوتر روشن نخواهد شد.

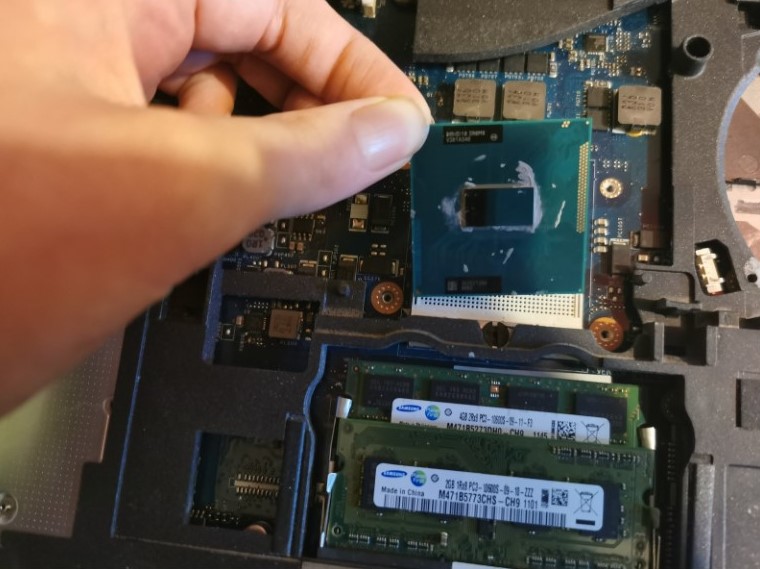

- CPU را با دقت خارج کنید.
هشدار: بسیار مراقب باشید تا هیچ پینی روی CPU خم نشود.
- حالا میتوانید سی پی یو جدید را جایگزین کنید.
خیر. IC های باید مطابق مادربرد و اطلاعات دستگاه شما پروگرم شود.
1.ممکن است آی سی به طرز درست بر روی مادربرد نصب نشده باشد. 2.جریان کشی از سمت مدار بعد باشد که طبق شماتیک و یا بردویو، ولتاژ های آی سی های قبل و بعد را بررسی نمایید.
IC های موجود در مجموعه افق دارای گارانتی سلامت فیزیکی بوده و بعد از نصب بر روی ماردبرد، امکان مرجوع آی سی وجود ندارد.
برای پروگرم آی سی ها به مدل دستگاه، پارت مادربرد (بطور مثال NM- و یا LA-) و REV مادربرد نیاز میباشد.
در بیشتر مواقع خط اول نوشته شده بر روی آی سی مهم بوده و معرف آی سی میباشد.
