ای سی ، چیپ و CPU لپ تاپ سونی وی جی ان Sony VGN-NW

 آي سي بايوس سونی NW

IC BIOS، اطلاعات اوليه مانند دستورهاي ابتدايي را در زمان روشن شدن دستگاه به سيستم ميدهد.اين آي سي قابل پروگرم ميباشد که ورودي و خروجي ديتا سيستم را کنترل ميکند. باياس مناسب براي اين مدل لپتاپ، 2M 3V ميباشد.
کدکالا: GL13160503- شرکت سازنده: WINBOND

آي سي تغذيه مدار سونی NW

IC TPS51120، يک آي سي 32 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160235- شرکت سازنده: TEXAS INSTRUMENTS

چيپ گرافيک سونی NW

CHIP 216-0728018_HD4570، تراشه گرافيک اين دستگاه ميباشد که وظيفه اجراي تصاوير و کارهاي گرافيکي را برعهده دارد.

کدکالا: GL13258011- شرکت سازنده: AMD

 چيپ شمالي سونی NW

يکي از تراشه هاي اصلي اين مدل لپتاپ ميباشد که وظيفه قوي تري نسبت به چيپ جنوبي دارد.
کدکالا: GL13256024- شرکت سازنده: INTEL

آي سي صدا سونی NW

IC ALC262، يک آي سي 48 پايه از پکيج QFP (TQFP) ميباشد که پل ارتباطي بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13163309- شرکت سازنده: REALTEK

چيپ جنوبي سونی NW

CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که اين چيپ با CPU در ارتباط است و رابط بين CPU با ساير قطعات ميباشد.
کدکالا: GL13256003- شرکت سازنده: INTEL

آي سي ميکروکنترلر(I/O) سونی NW

IC WPCE 775 LA0G، آي سي 128 پايه از پکيج QFP (TQFP) ميباشد که وظيفه کنترل بخش هاي از مادربرد را مانند کيبورد و تاچ و ... برعهده دارد.
کدکالا: GL13160512- شرکت سازنده: NUVOTON

آي سي تغذيه CPU سونی NW

IC ISL6266A، يک آي سي 48 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ برای عملکرد CPU در مدار را برعهده دارد.

کدکالا: GL13162115- شرکت سازنده: INTERSIL

آي سي شارژ مدار پاور سونی NW

IC BQ24751A، يک آي سي 28 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.

کدکالا: GL13160212- شرکت سازنده: TEXAS INSTRUMENTS

آموزش تعویض و ارتقای پردازنده لپ تاپ Sony VGN-NW

پردازنده این لپ‌تاپ را می‌توان با یک پردازنده مشابه یا سازگار تعویض کرد. لطفاً پیش از نصب، دوباره بررسی کنید که پردازنده جدید با این مدل لپ‌تاپ سازگاری دارد.

مرحله اول: خارج کردن باتری

• لپ‌تاپ را خاموش کنید.
• کابل شارژ و هر کابل دیگری که به دستگاه متصل است را جدا کنید.
• در صورت جدا نکردن کابل‌ها ممکن است دچار شوک الکتریکی شوید.
• لپ‌تاپ را به پشت برگردانید تا پنل پشتی رو به بالا باشد.

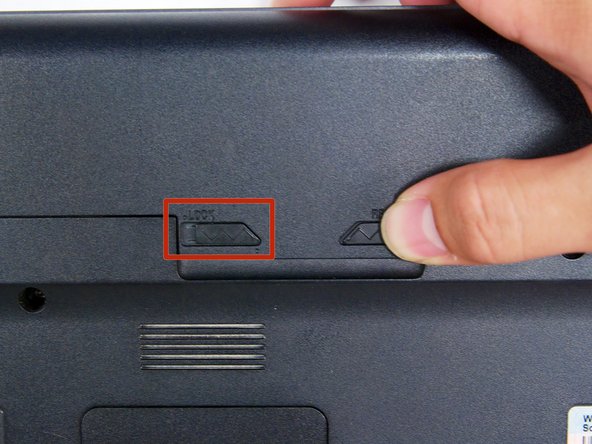

مرحله دوم: آزادسازی قفل باتری

• دو کلید کشویی را در بالای باتری پیدا کنید.
• کلیدی که در بالای آن عبارت "lock" نوشته شده را به حالت باز (unlock) ببرید.

مرحله سوم: خارج کردن باتری

• کلیدی که روی آن "release" نوشته شده را نگه دارید.
• هم‌زمان باتری را به سمت بالا بلند کنید تا خارج شود.

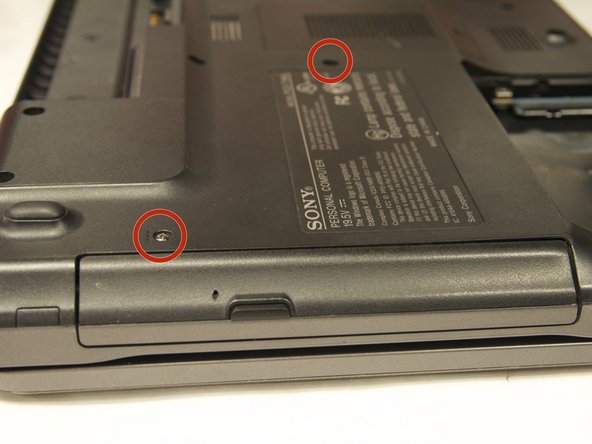

مرحله چهارم: درایو نوری

• دو پیچ ۸ میلی‌متری مشخص‌شده با علامت فیلیپس #1 را باز کنید.
• این پیچ‌ها در کنار خود سه نقطه دارند.

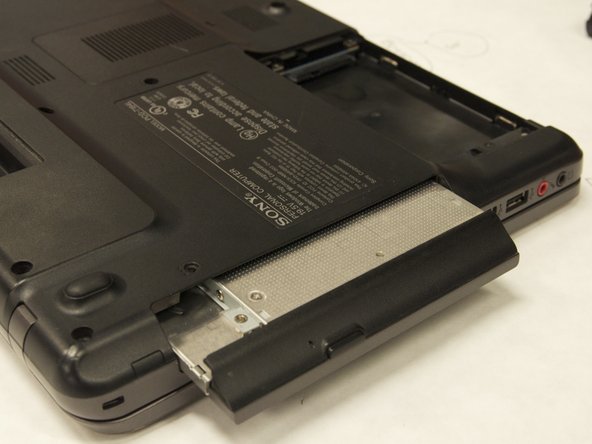

مرحله پنجم: خارج کردن درایو نوری

• قاب درایو نوری را بگیرید و به آرامی بیرون بکشید.
• اگر خارج نشد، به زور نکشید. اطمینان حاصل کنید که تمام پیچ‌ها باز شده‌اند.

مرحله ششم: باز کردن پنل پشتی

• تمام پیچ‌های ۸ میلی‌متری فیلیپس #1 را از پشت لپ‌تاپ باز کنید.
• زیر باتری، سه پیچ ۳ میلی‌متری و دو پیچ ۵.۳ میلی‌متری وجود دارد که باید باز شوند.
• زیر درایو نوری نیز سه پیچ ۳ میلی‌متری دیگر وجود دارد که باید باز شوند.
• همچنین پنل رم را نیز باز کنید. برای راهنمای بیشتر، به دفترچه راهنمای تعویض رم مراجعه کنید.

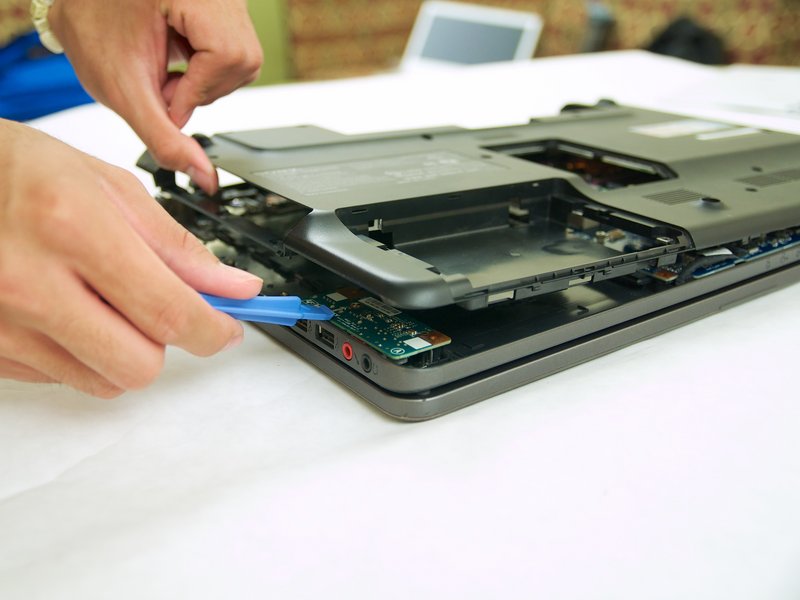

مرحله هفتم: باز کردن کامل پنل پشتی

• با استفاده از اسپاجدر، لبه‌های پنل پشتی را به آرامی باز کنید.
• اگر با فشار متوسط باز نشد، زور نزنید! دوباره بررسی کنید که همه پیچ‌ها باز شده باشند.

مرحله هشتم: باز کردن فن

• سه پیچ ۵.۳ میلی‌متری فیلیپس #1 را از پایین فن باز کنید.
• چهار پیچ ۵.۳ میلی‌متری دیگر را از بالای فن باز کنید.

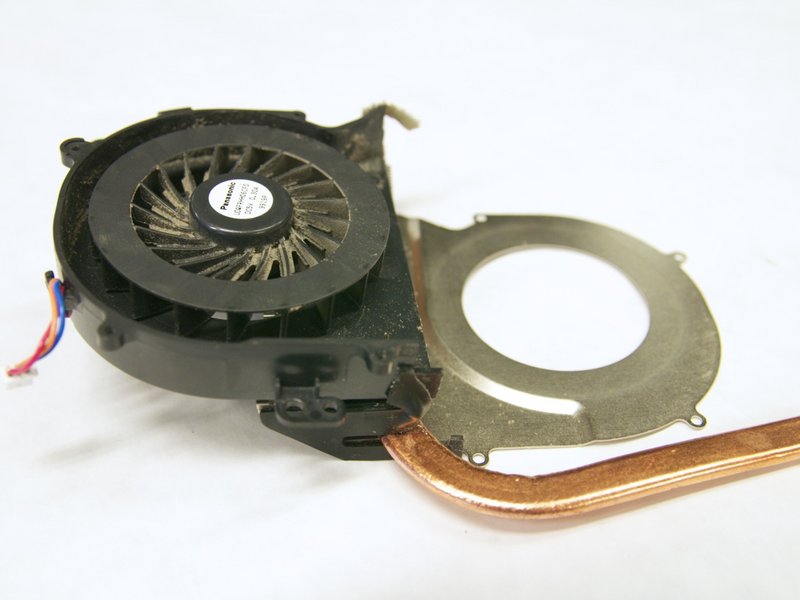

مرحله نهم: باز کردن هیت‌سینک و فن

• چهار پیچ ۳ میلی‌متری را که در بالا و روی لوله‌های برنزی انتقال حرارت (heat-pipes) قرار دارند باز کنید.
• فن و هیت‌سینک را به آرامی از دستگاه بلند کنید.
• اگر به راحتی بلند نشد، زور وارد نکنید. بررسی کنید که پیچ‌ها کاملاً باز شده باشند.

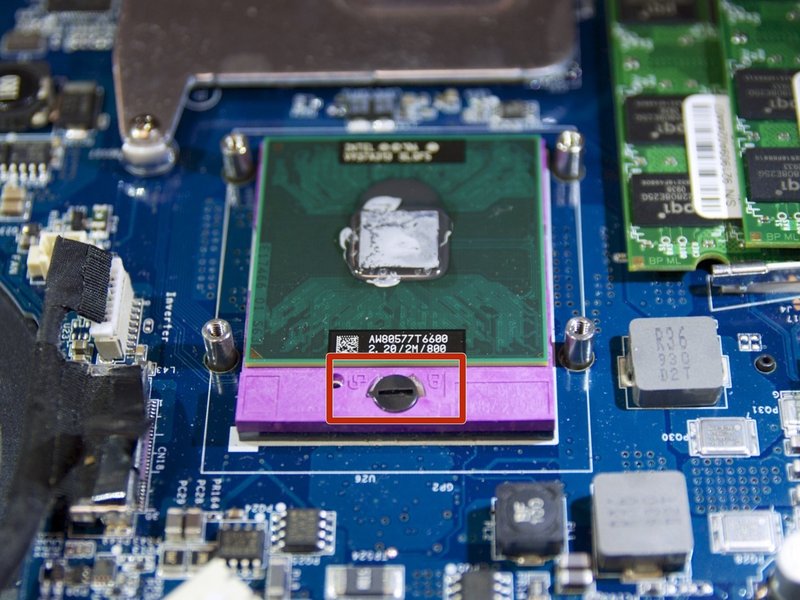

مرحله دهم: آزادسازی پردازنده

• مکانیزم قفل پردازنده را پیدا کنید.
• با استفاده از پیچ‌گوشتی دوسو، آن را به حالت باز بچرخانید.
• هنگام بستن دستگاه، فراموش نکنید که مکانیزم را دوباره قفل کنید.

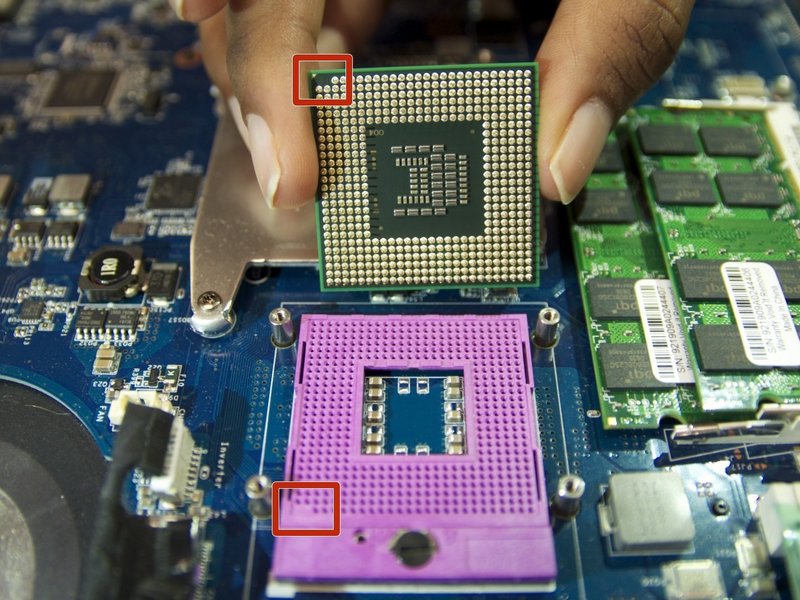

مرحله یازدهم: خارج کردن پردازنده

• پردازنده را به آرامی با دو انگشت از هر طرف بلند کنید.
• پین‌های زیر پردازنده بسیار حساس هستند، با احتیاط کامل آن را بردارید.
• هنگام نصب مجدد، مطمئن شوید که پردازنده در جهت صحیح قرار گرفته. گوشه‌ای که پین ندارد را با سوکت مطابقت دهید.

پایان راهنما

• اکنون می‌توانید پردازنده را با نمونه مشابه یا سازگار تعویض کرده و مراحل را به صورت معکوس برای بستن دستگاه دنبال کنید.
