آموزش تعویض کیبورد لپ تاپ Dell XPS 15 9570

در این راهنما نحوه تعویض کیبورد لپ تاپ Dell XPS 15 9570 را به شما آموزش میدهیم. توجه داشته باشید که برای انجام هر تعویض یا تعمیری در لپ تاپ، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

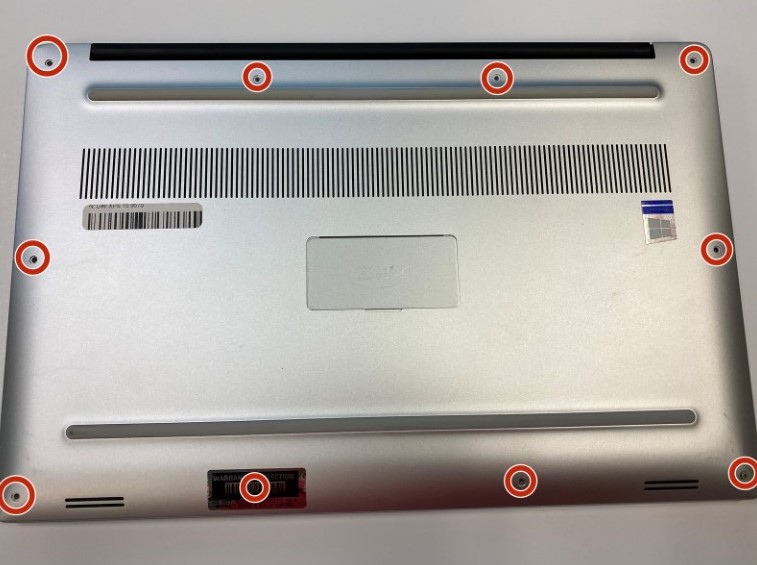

• ده پیچ قاب پشت را باز کنید.

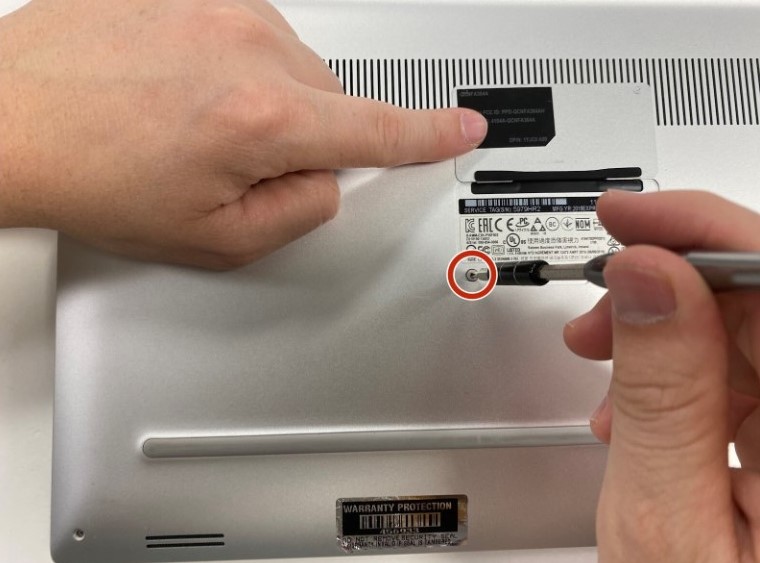

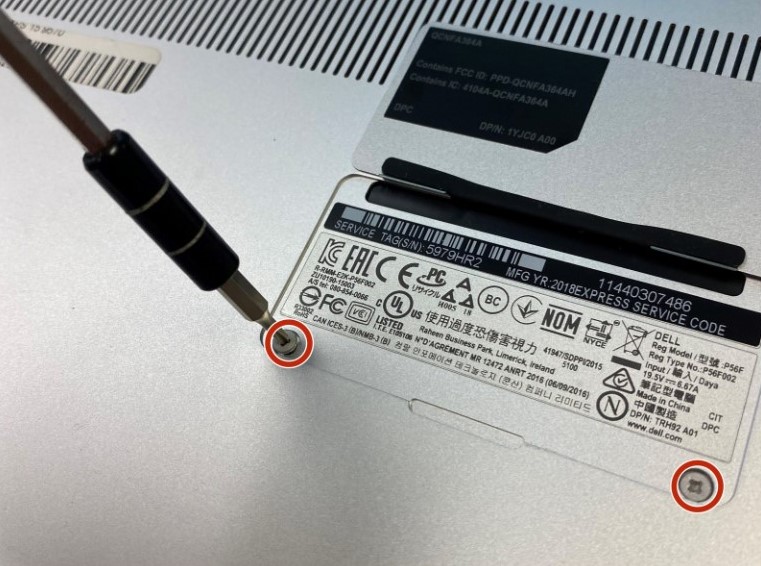

• درپوشی که مشخصات لپ تاپ روی آن هست را بردارید و دو پیچی که زیر آن قرار دارد را باز کنید.

• قاب کف دستگاه را بردارید.

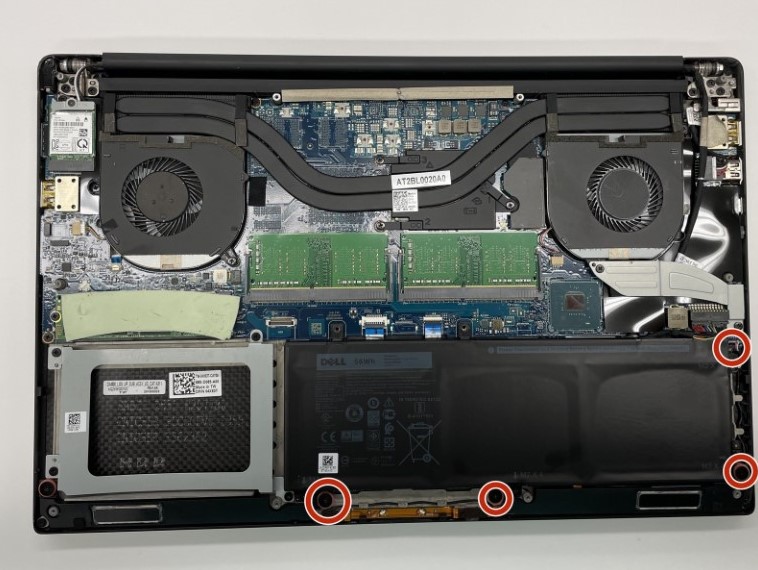

• پیچ های باتری را باز کنید.

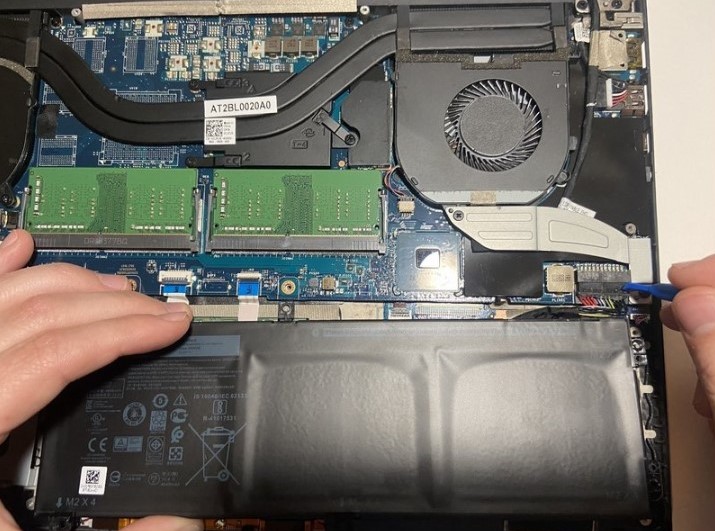

• با کمک ابزار، کانکتور باتری را از مادربرد استفاده کنید.
• باتری را از دستگاه جدا کنید.

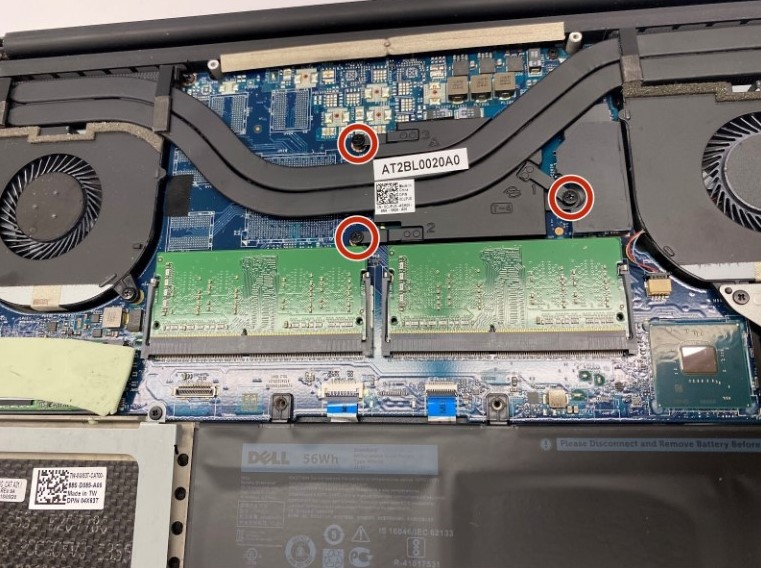

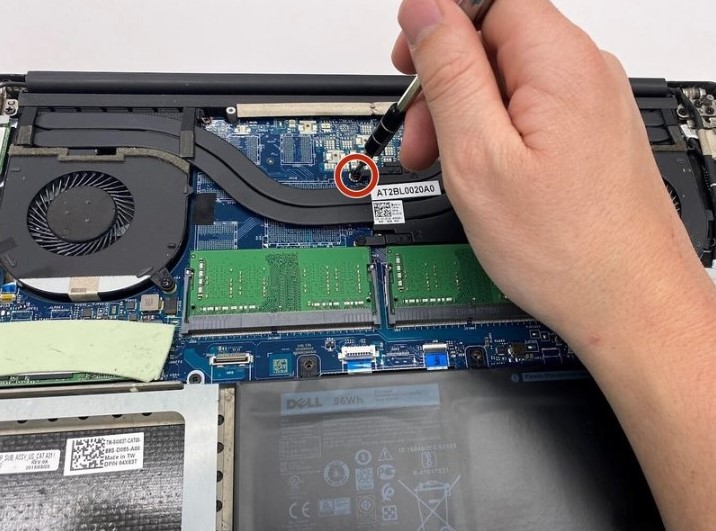

• پیچ های هیت سینک را باز کنید. سه پیچ (بدون کارت گرافیک) یا چهار پیچ 3 میلی متری (با کارت گرافیک)
• هیت سینک را از روی دستگاه بلند کنید. ممکن است به دلیل خشک شدن خمیر سیلیکون، هیت سینک کمی سخت جدا شود.

• دو پیچ براکت فلت تصویر را باز کنید.

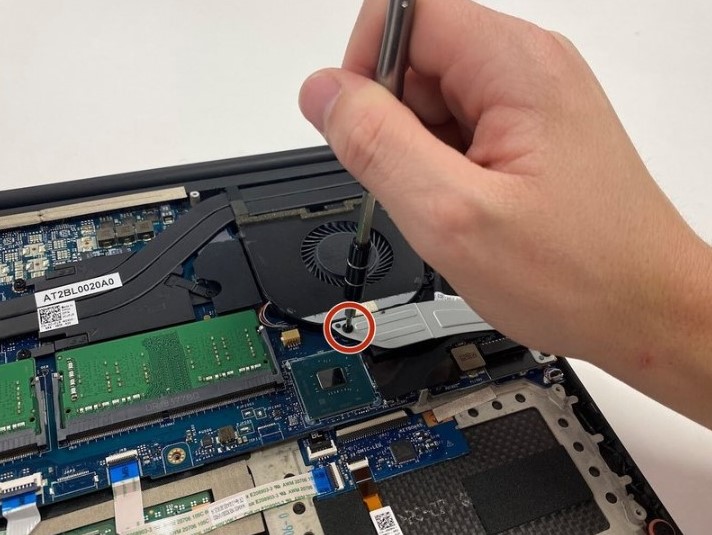

• پیچ فن را باز کنید.

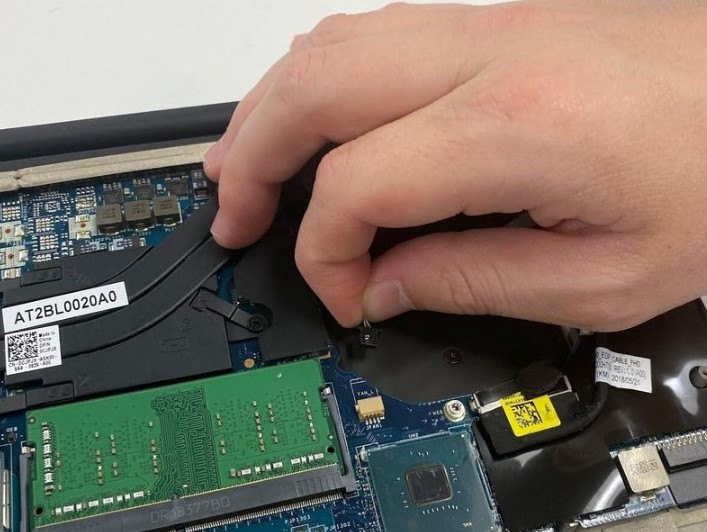

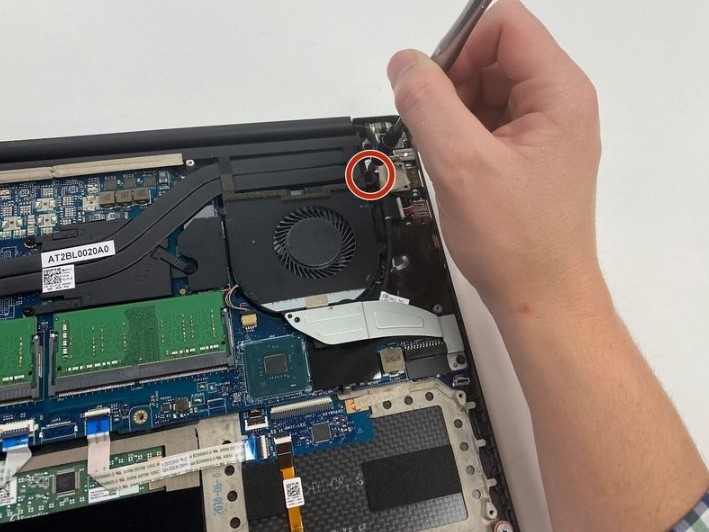

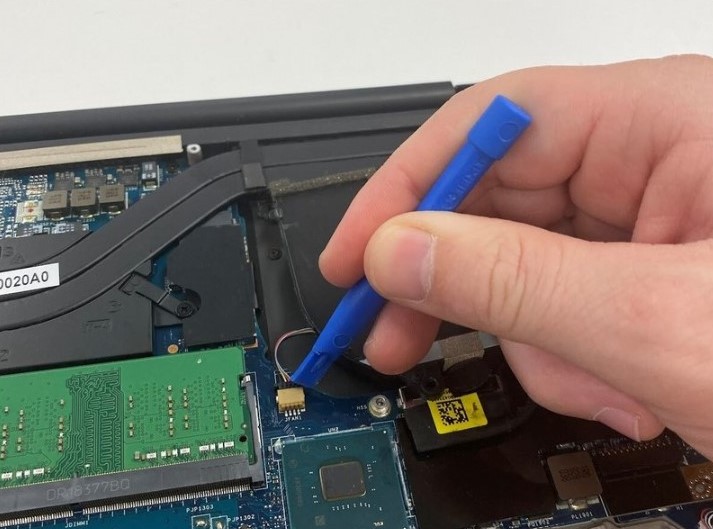

• سوکت فلت یکی از فن سمت راست را با ابزاری به آرامی به عقب فشار دهید تا از سوکت خارج شود.

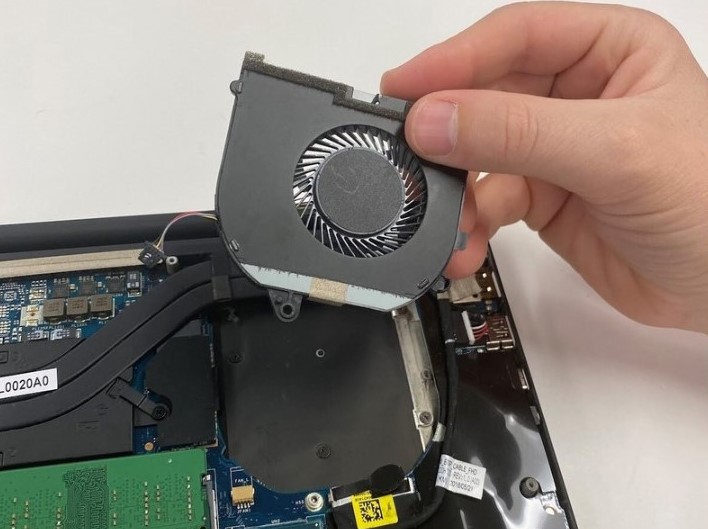

• فن سمت راست را از دستگاه بلند کنید.

• همین مراحل را برای فن سمت چپ نیز تکرار کنید.
  نکته: فن سمت چپ دو پیچ دارد.
• در مرحله بعد باید رم ها را از دستگاه جدا کنید.

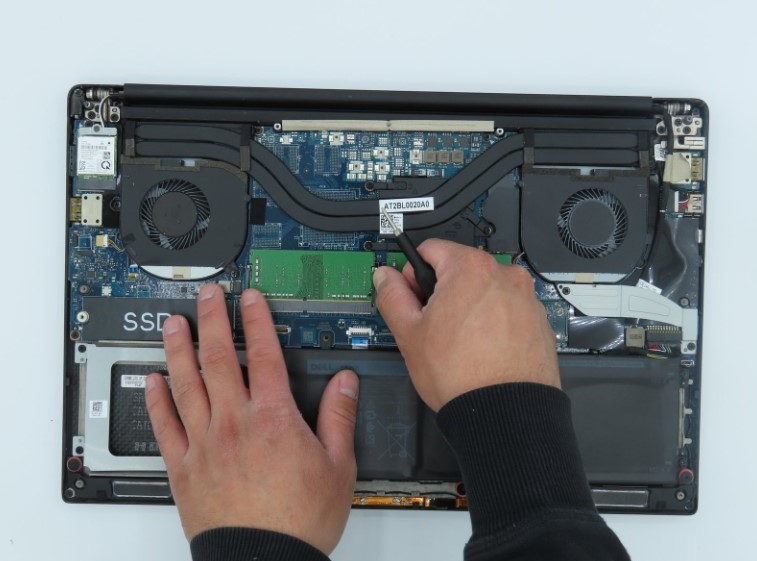

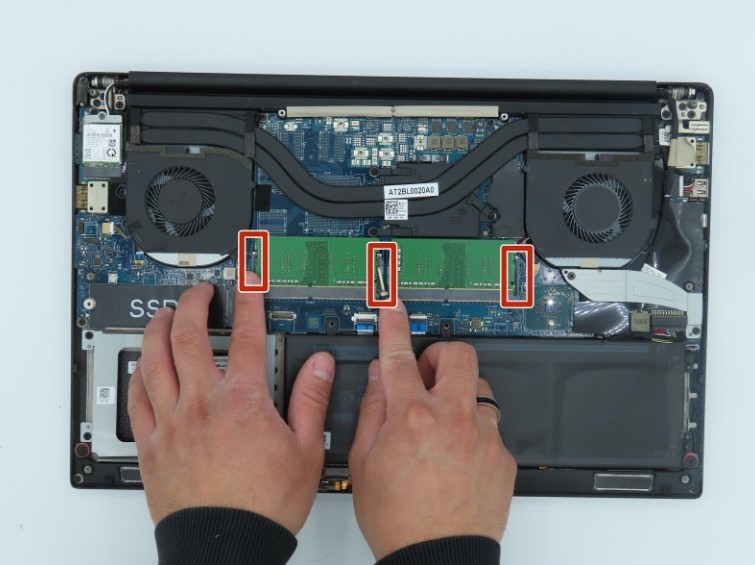

• قفل های فلزی دو طرف سوکت رم را به آرامی به طرفین بکشید تا رم کمی از سوکت خارج شود. سپس رم را از اسلات خارج کنید.

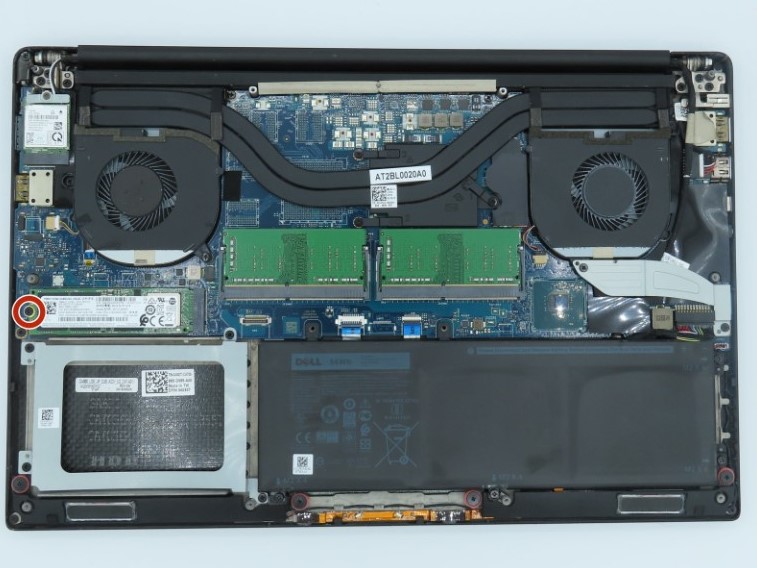

• پیچ SSD را باز کنید.

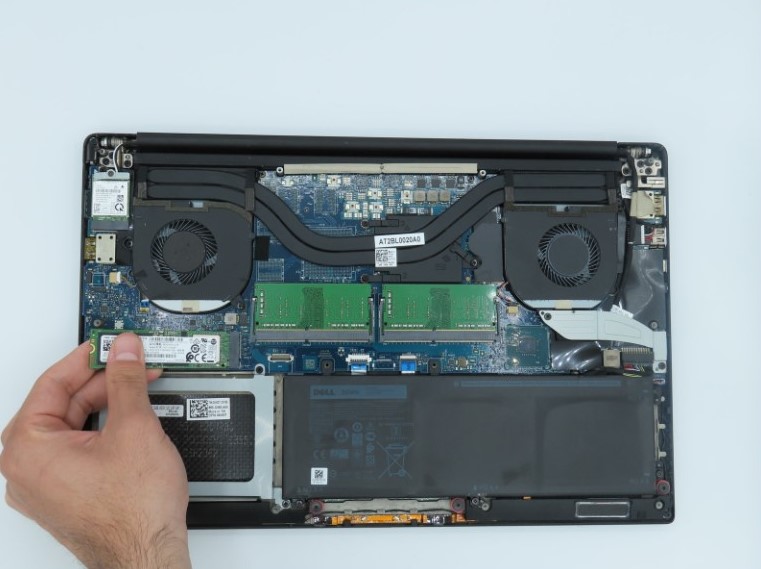

• با استفاده از دستان خود، SSD را نگه دارید و به عقب بکشید.

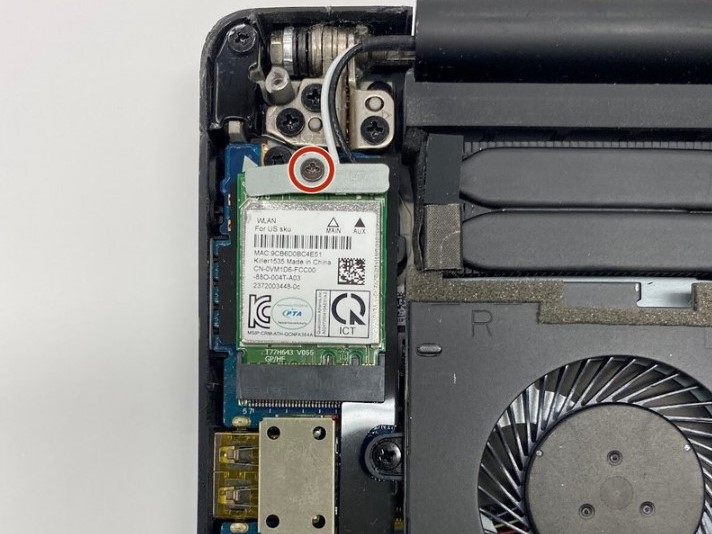

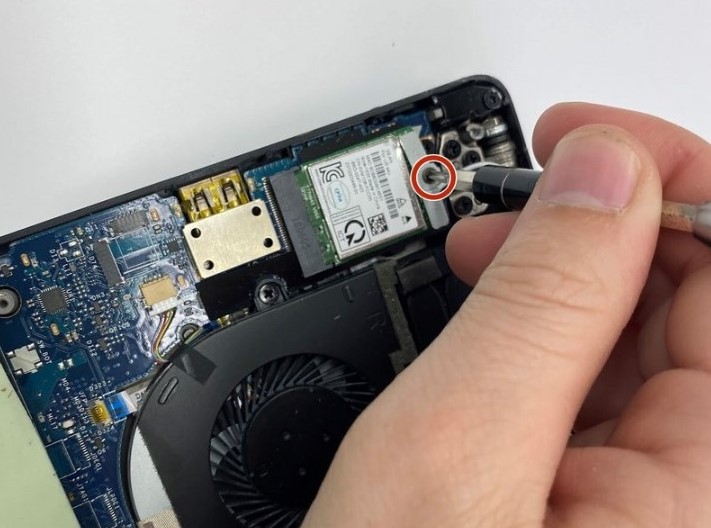

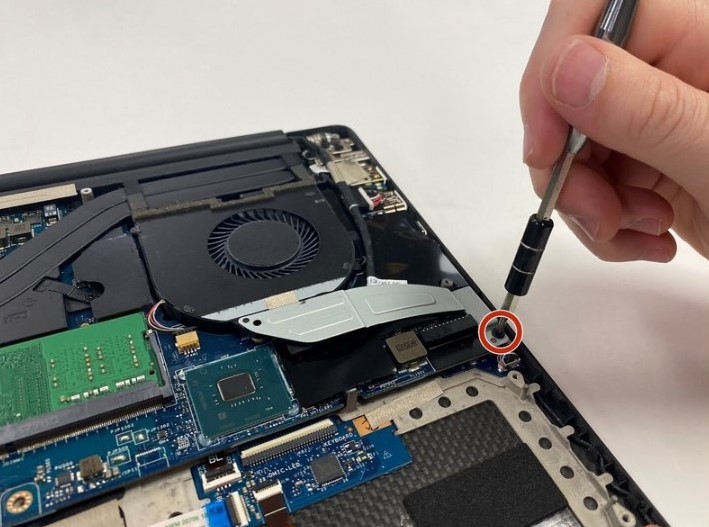

• پیچ براکت برد Wi-Fi را باز کنید.

• براکت برد Wi-Fi را بردارید.

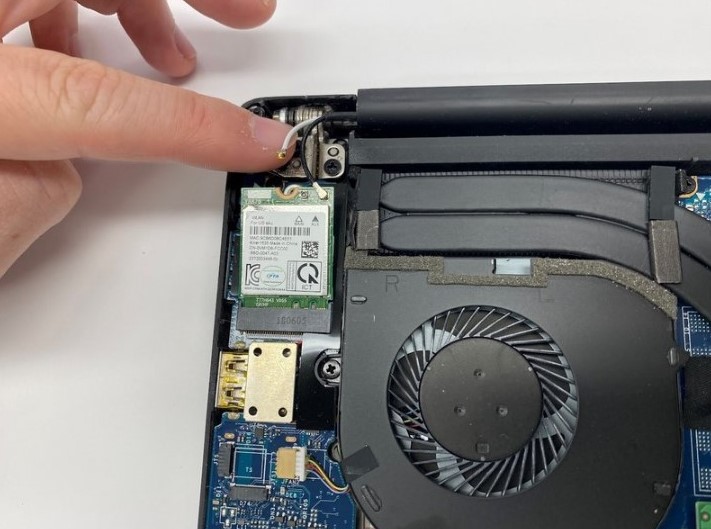

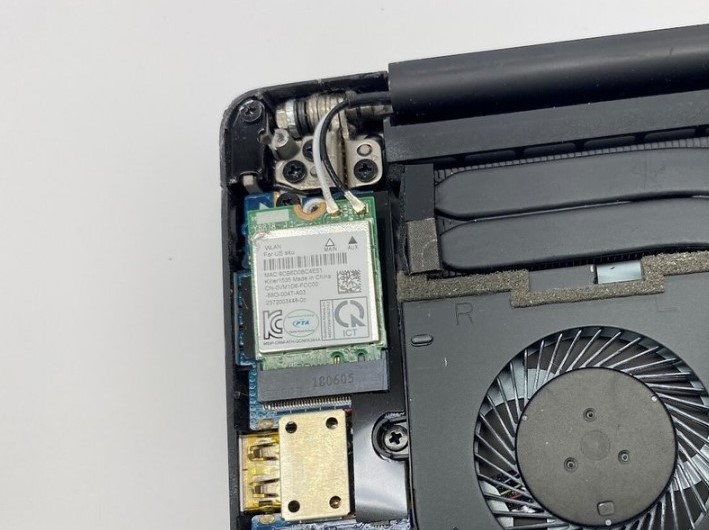

• با استفاده از ابزار، کابل‌های آنتن را کمی به سمت بالا بکشید تا از برد جدا شود.

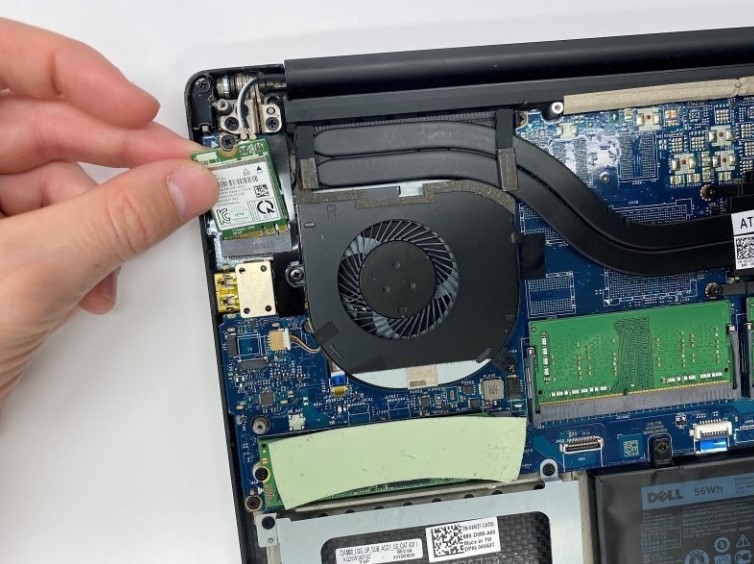

• برد Wi-Fi را به آرامی به عقب بکشید تا از سوکت خارج شود.
• برد را از دستگاه جدا کنید.

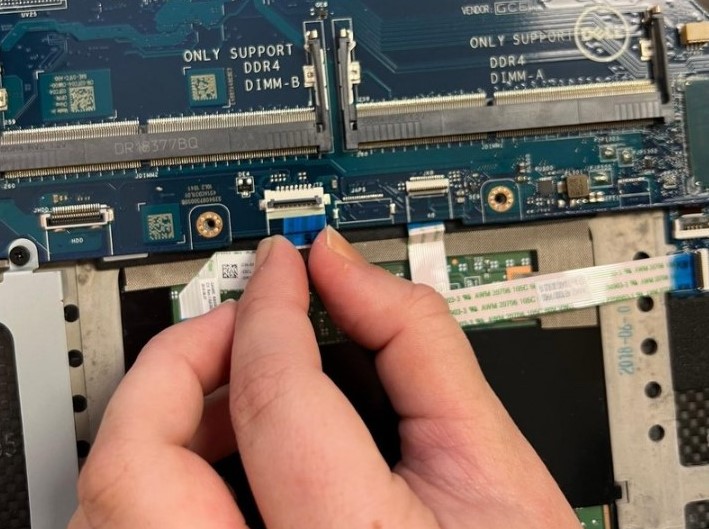

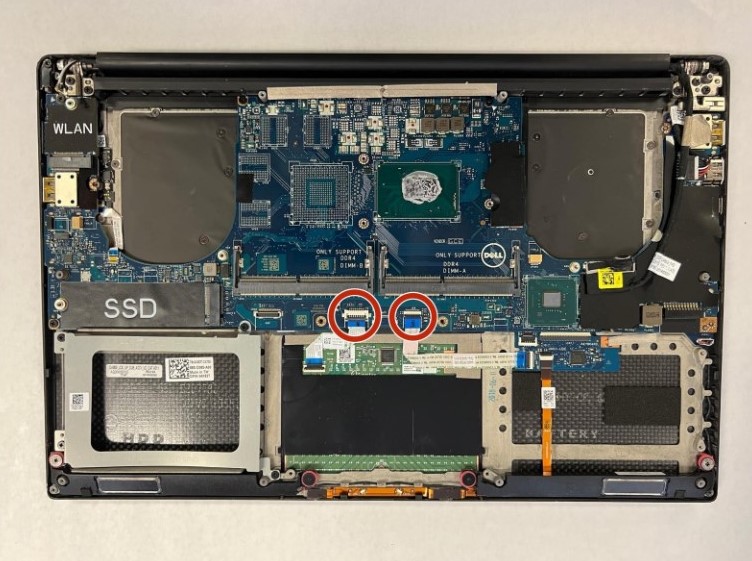

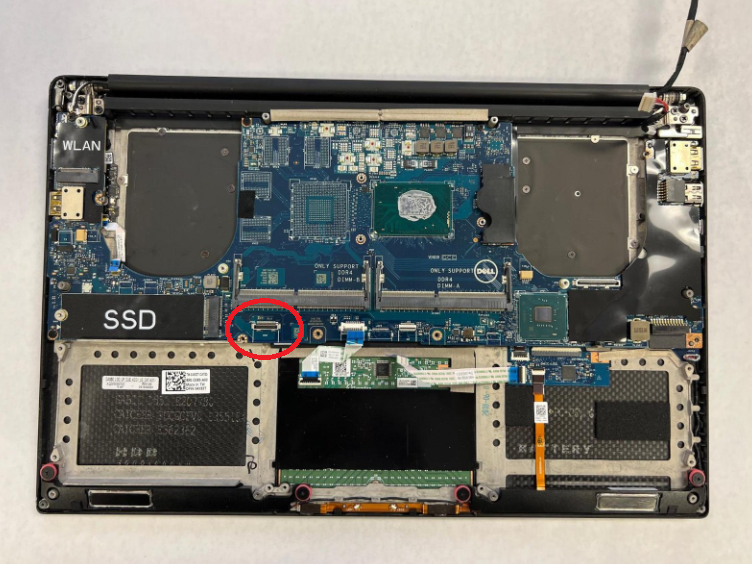

• قفل های سوکت فلت های مشخص شده را باز کنید و فلت ها را از مادربرد جدا کنید.

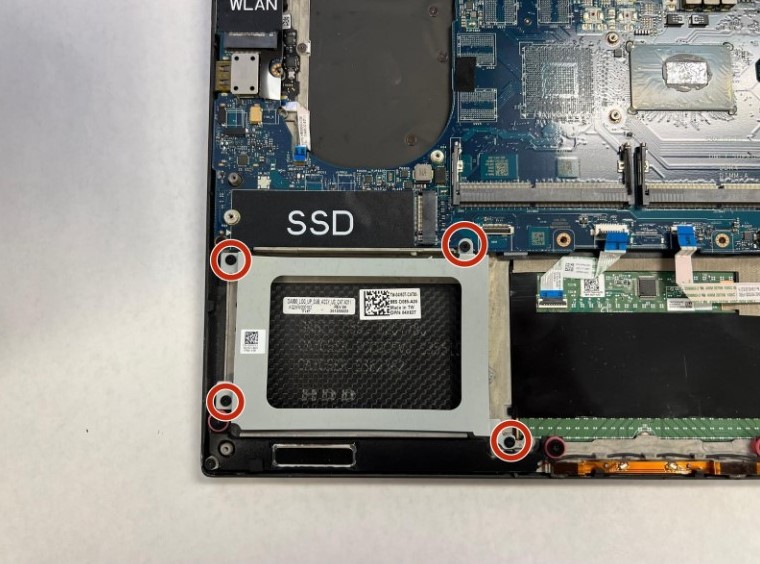

• چهار پیچ براکت هارد دیسک را باز کنید.

• قفل سوکت را باز کنید و فلت هارد را از مادربرد جدا کنید. (در عکس نمونه هارد روی دستگاه قرار ندارد اما سوکت هارد علامت زده شده است)

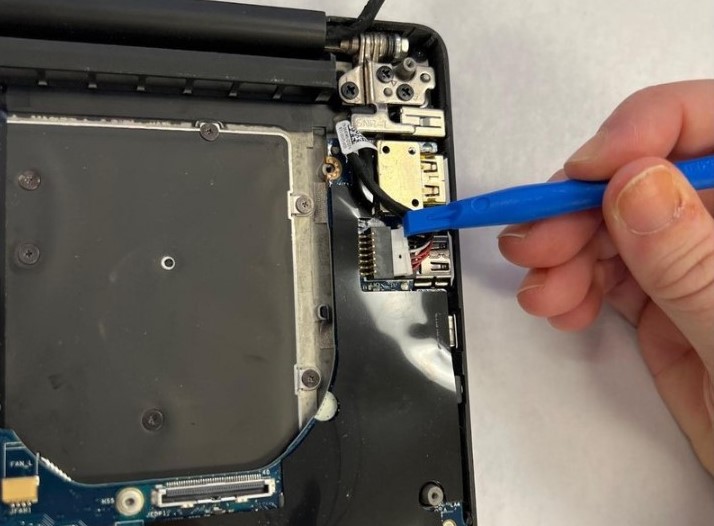

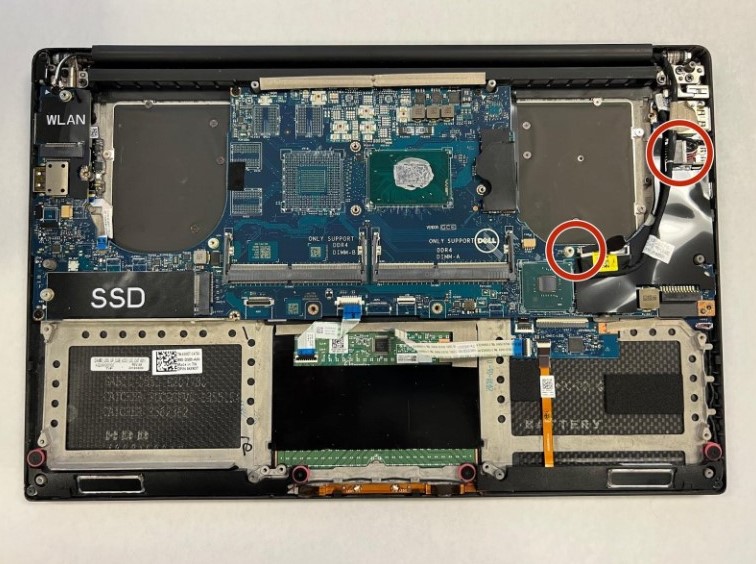

• دو کابل مشخص شده در تصویر که در سمت راست مادربرد هستند را با استفاده از ابزار کنید.

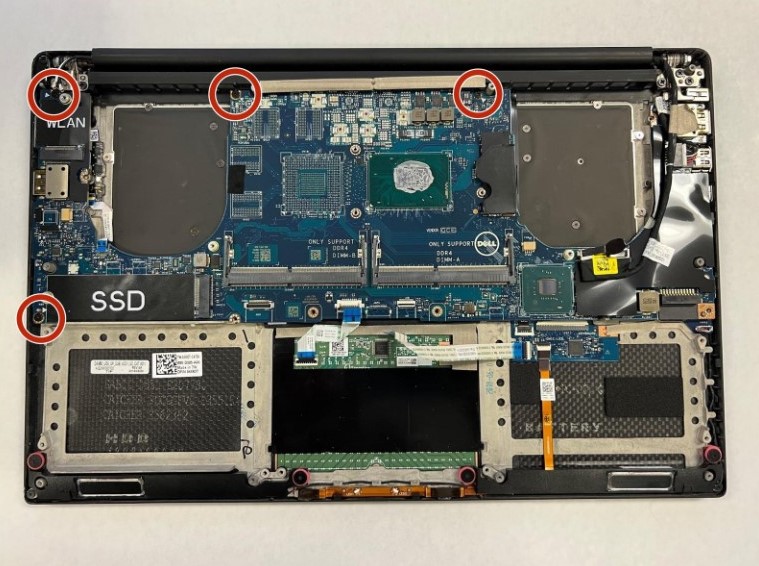

• پیچ های باقیمانده مادربرد را باز کنید.
• مادربرد را بردارید.

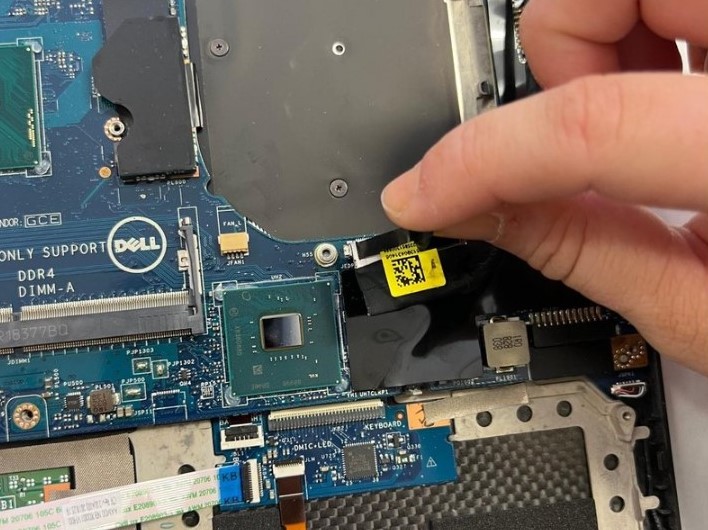

• فلت های صفحه کلید را با برچسب BL و KB با استفاده از ابزار باز کردن جدا کنید.

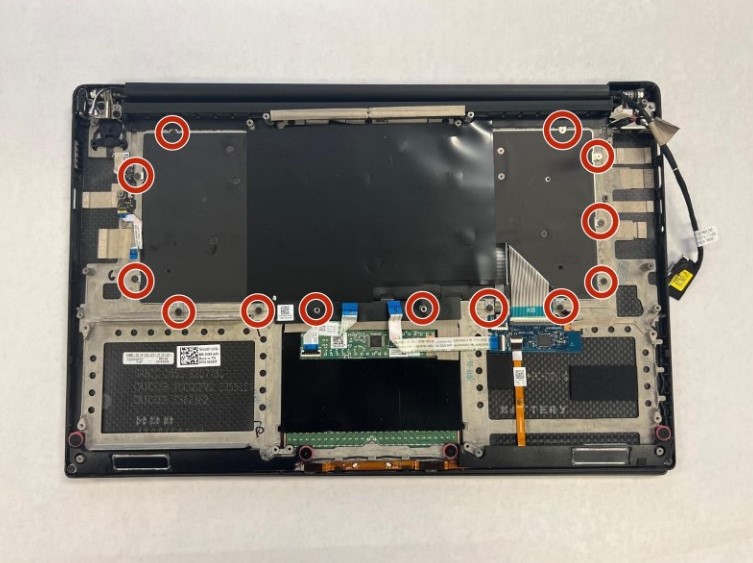

• پیچ ها را باز کنید. (علامت قرمز)0

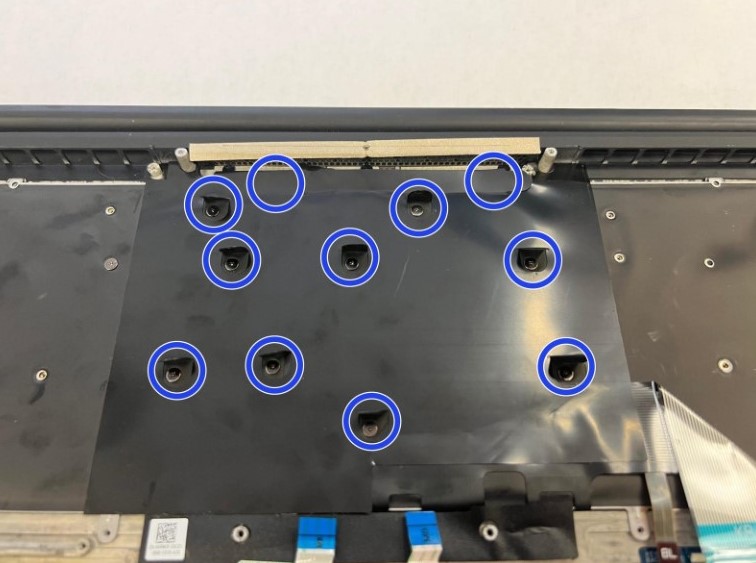

• قسمت هایی که زیر روکش پلاستیکی کیبورد هستند را بلند کنید و پیچ های زیر آن را باز کنید.

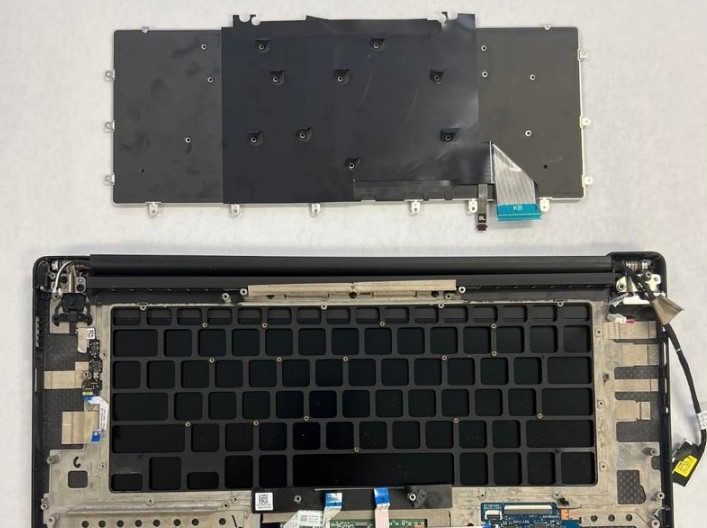

• کیبورد را از دستگاه جدا کنید.

• حالا میتوانید کیبورد جدید را جایگزین نمایید.
