مانیتور لپ تاپ دل اینسپایرون Dell Inspiron 1525

ال سی دی دل 1525

یکی از موارد آسیب دیدن ال ای لپ تاپ Dell 1525 ایجاد شدن پیکسل و هاله بر روی آن می باشد در اولین قدم بر روی مانیتور لپ تاپ کمی فشار وارد کنید ممکن است با اینکار پیکسل ها از بین برود ایراد دیگری که در صفحه نمایش لپ تاپ دل 1525 ممکن است ایجاد شود آسیب و پارگی فلت تصویر آن می باشد در اینصورت باید فلت تصویر آن تعویض شود در صورتی که ایراد از ال سی دی لپ تاپ باشد.

خرید و قیمت مانیتور نوت بوک دل INSPIRON 1525

ال سی دی ها علاوه بر کیفیت صفحه نمایش تصویر از لحاظ ابعاد، ضخامت ، پارت ، تعداد پین و جای پیچ های گوناگون با یکدیگر متفاوت هستند که این مشخصات برای لپ تاپ بصورت یک ال ای دی ضخیم با ابعاد 15.4 اینچ و 30 پین بوده و به وسیله جای پیچ هایی که در اطراف آن تعبیه شده است به لولا و سپس بر روی دستگاه سوار خواهد شد.

آموزش مانیتور لپ تاپ Dell Inspiron 1525

در این راهنما نحوه تعویض مانیتور لپ تاپ Dell Inspiron 1525 را به شما آموزش میدهیم. توجه داشته باشید که برای انجام هر تعویض یا تعمیری در لپ تاپ، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

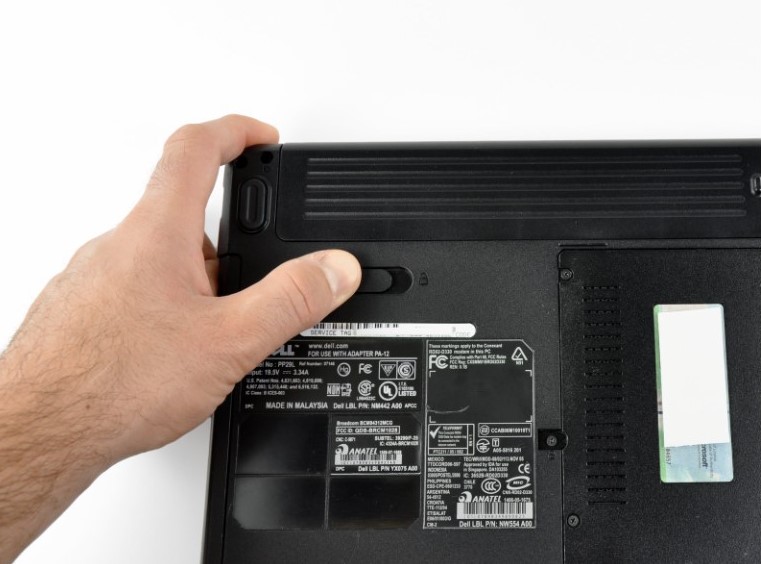

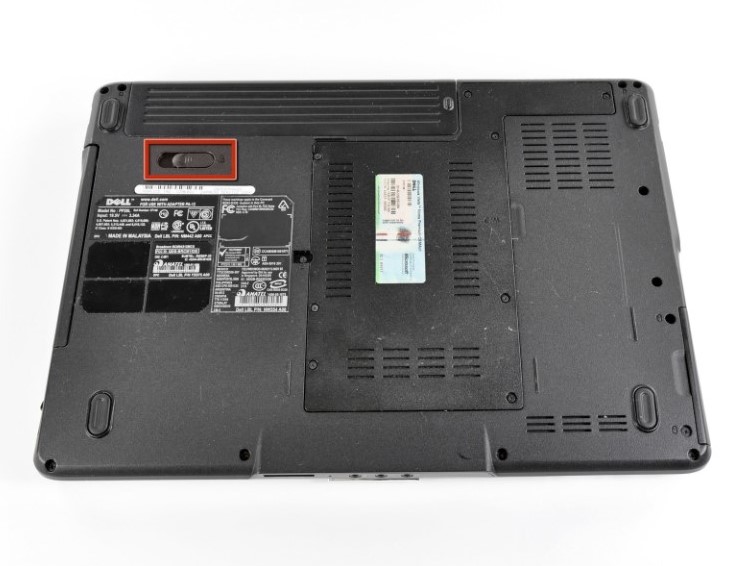

• دکمه قفل باتری را در حالت قفل باز بکشید تا صدای کلیک را بشنوید.

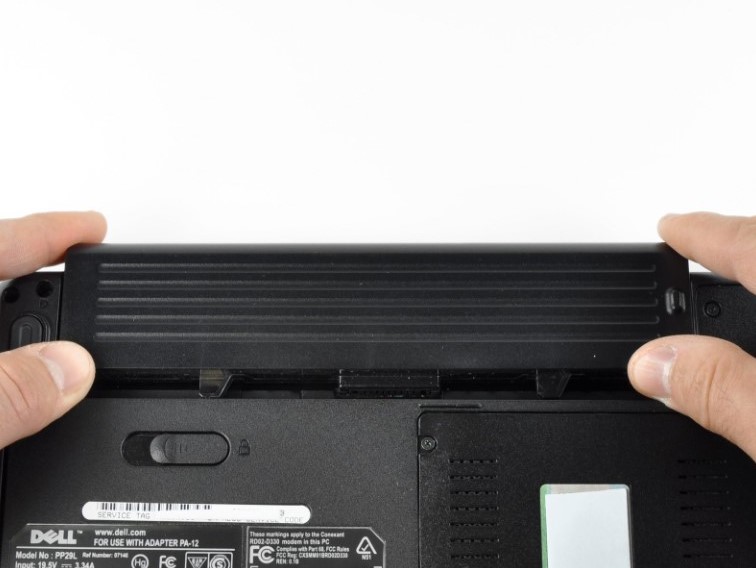

• باتری را به سمت بالا بکشید تا آزاد شود.

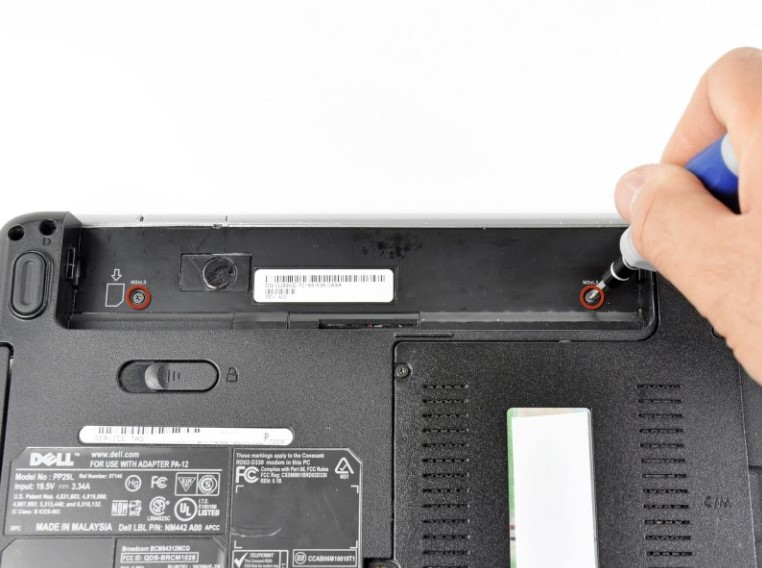

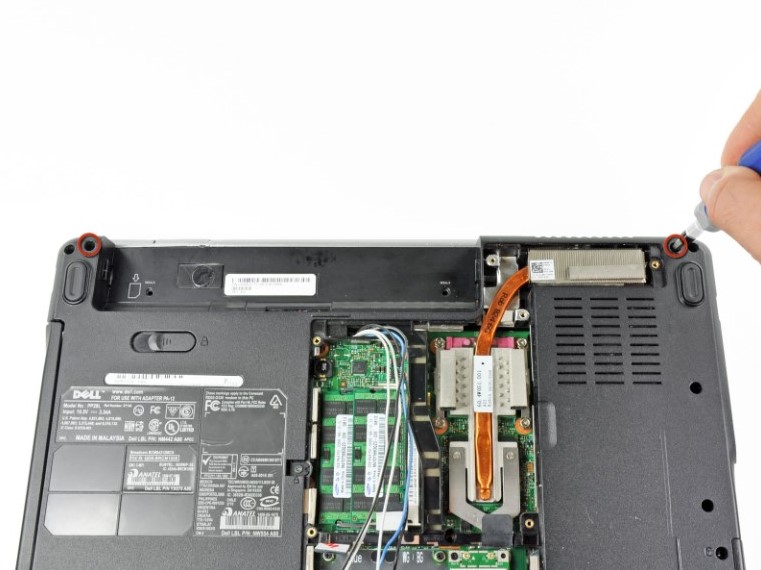

• دو پیچ پشت باتری را باز کنید.

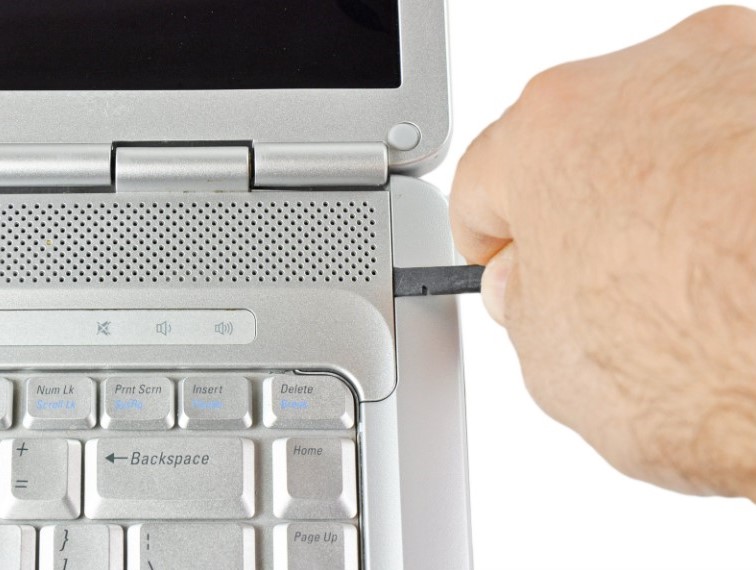

• یک ابزار سرتخت را در شکاف سمت راست پنل بالای کیبورد قرار دهید و آن را به سمت بالا بکشید.

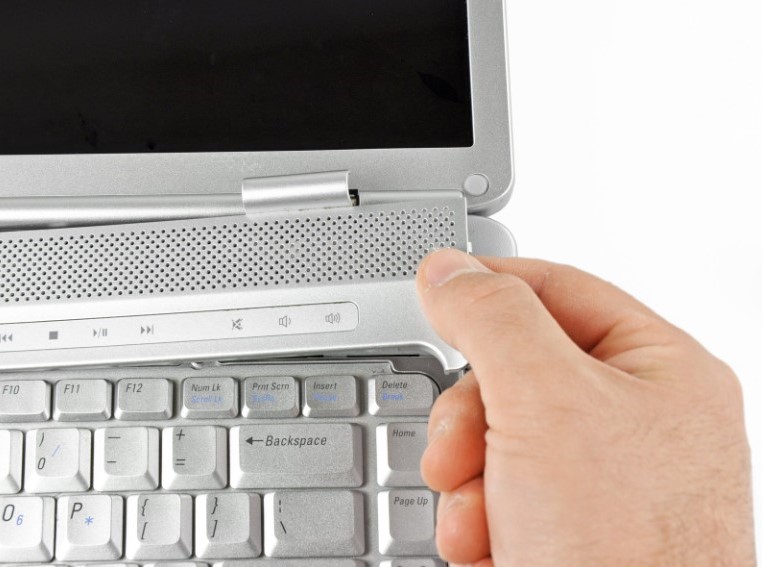

• ابزار را زیر پوشش لولاها نیز قرار دهید و به آرامی به سمت خودتان بکشید تا آزاد شوند.

هشدار: سعی نکنید پنل را به طور کامل بردارید، زیرا هنوز از طریق یک فلت به برد متصل است.

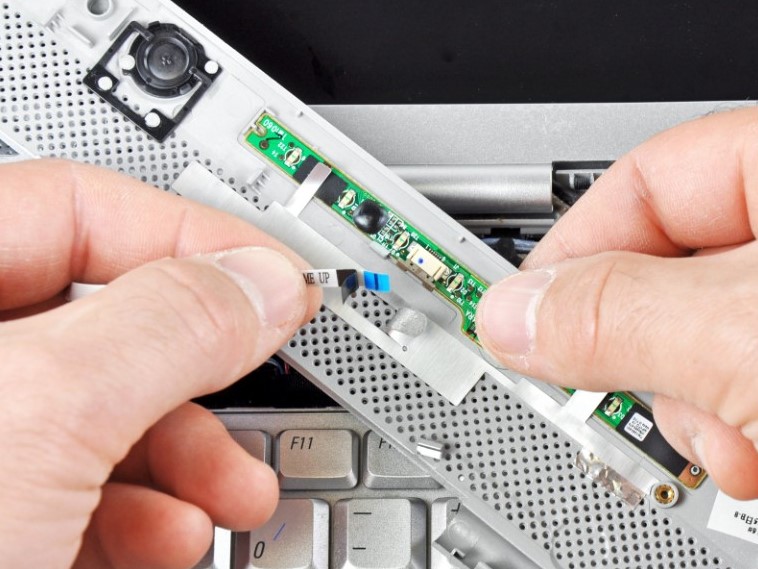

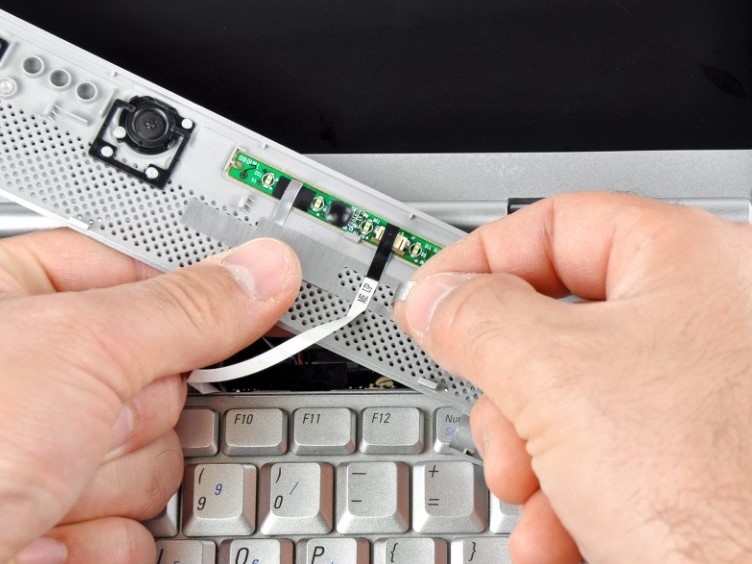

• نوار نقره ای که فلت را روی پنل محکم می کند، جدا کنید.
• ضامن کوچک قهوه ای یا مشکی رنگ که روی فلت قرار دارد را بلند کنید و بیرون بکشید و فلت را کامل از پنل جدا کنید.

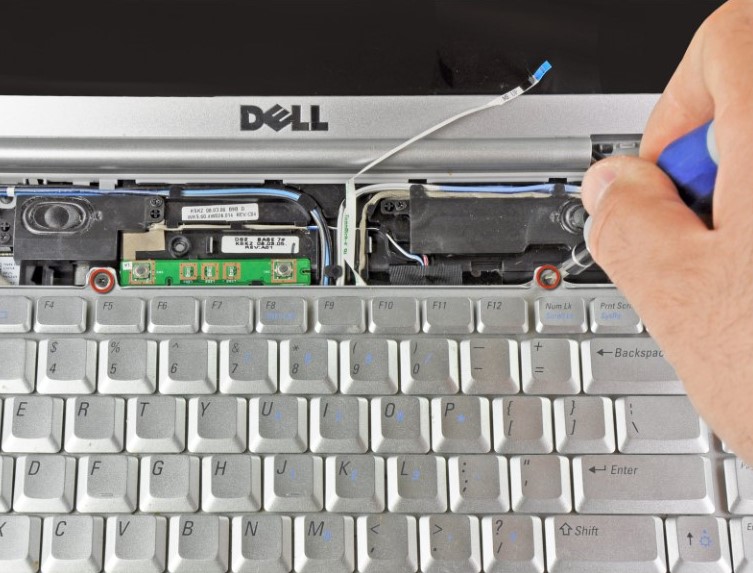

• دو پیچ صفحه‌کلید را باز کنید.

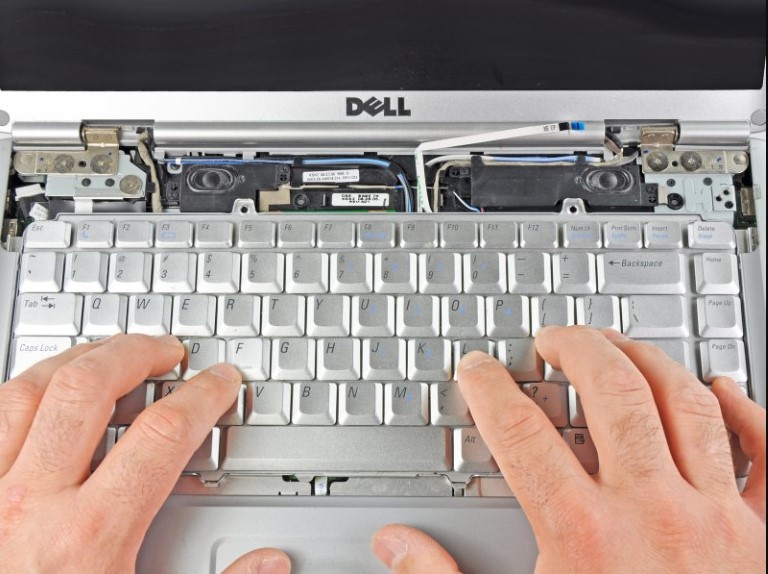

• صفحه کلید را به آرامی به سمت نمایشگر بلغزانید تا زبانه های سمت جلوی آن آزاد شوند.

هشدار: سعی نکنید کیبورد را از دستگاه جدا کنید زیرا فلت کیبورد هنوز به مادربرد متصل است و با کشیدن صفحه کلید، به آن آسیب میرسانید.

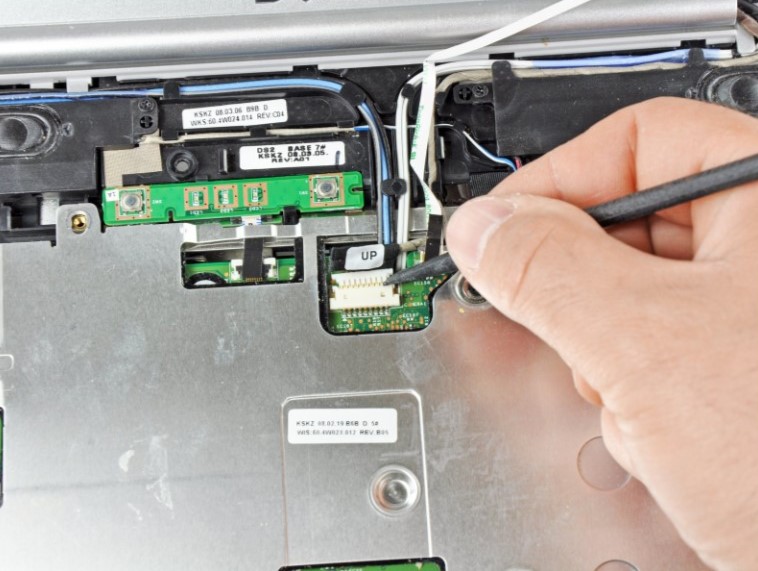

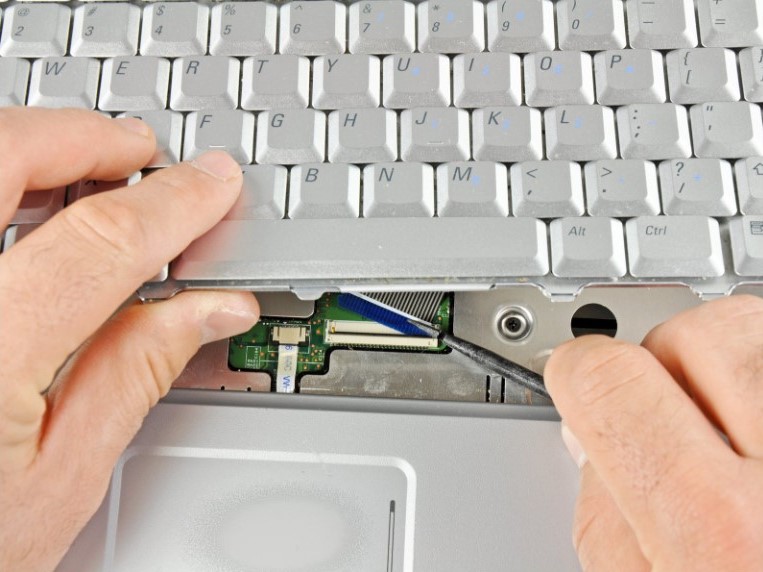

• با استفاده از ابزاری مانند اسپاتول، قفل سوکت را به آرامی بلند کنید.
• فلت رشته ای را جدا کنید.

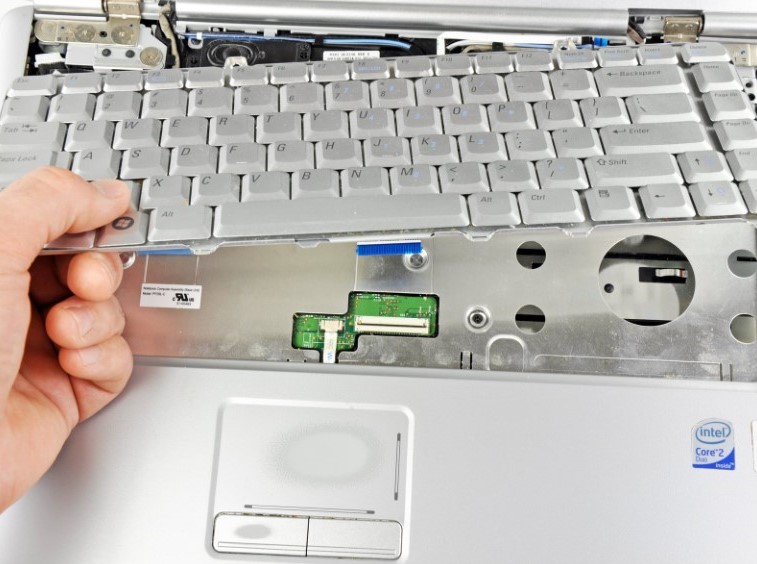

• سپس صفحه کلید را از لپ تاپ بلند کنید.

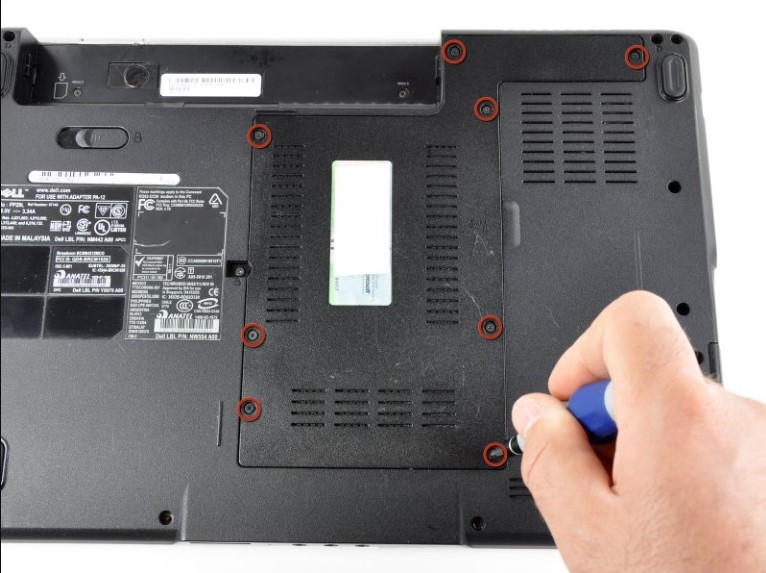

• هشت پیچ درپوش قاب کف را  باز کنید.

نکته: فقط پیچ ها را باز کنید و سعی نکنید از لپ تاپ جدا کنید زیرا پیچ ها توسط واشرهای پلاستیکی نگه داشته می شوند.

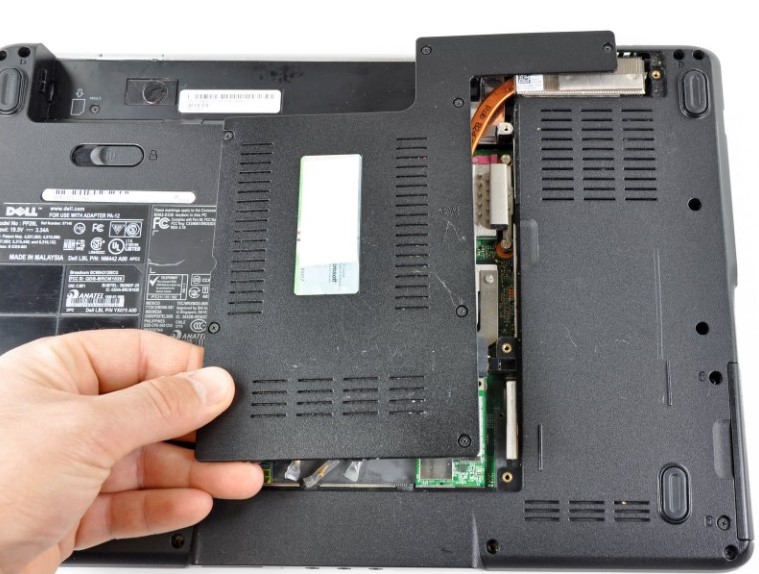

• درپوش را بردارید.

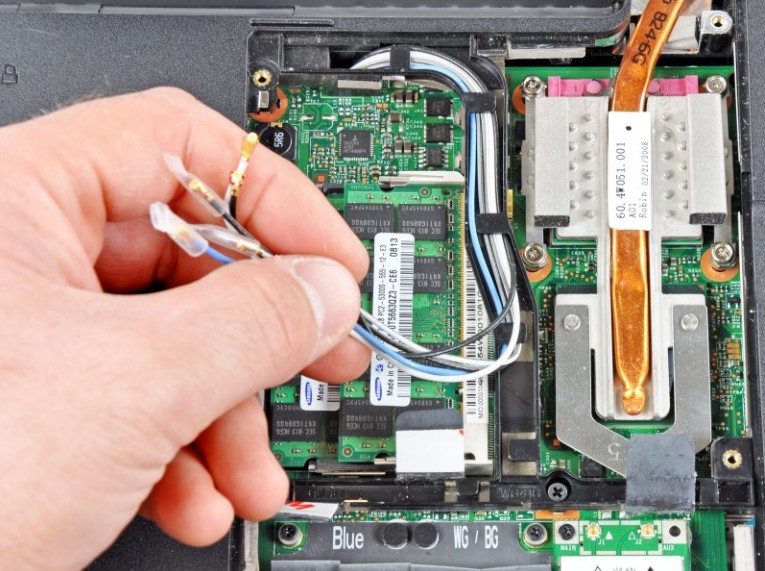

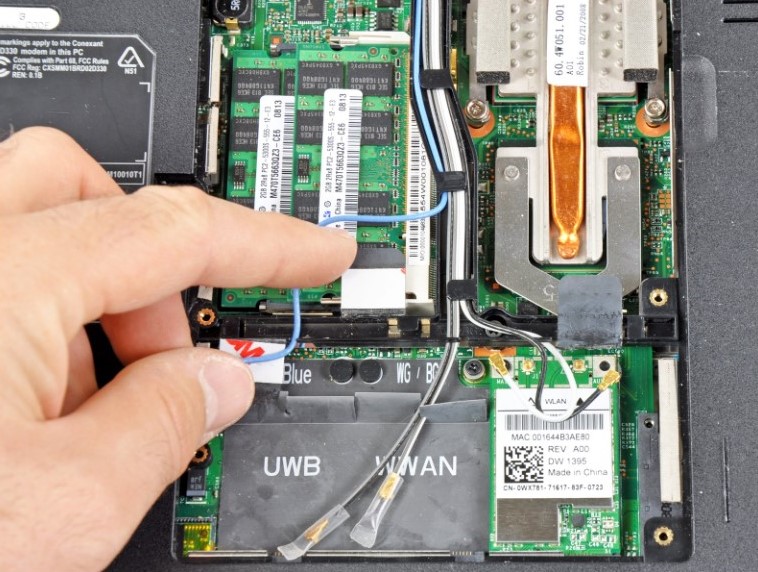

• آنتن ها را از بردهای مربوطه جدا کنید.

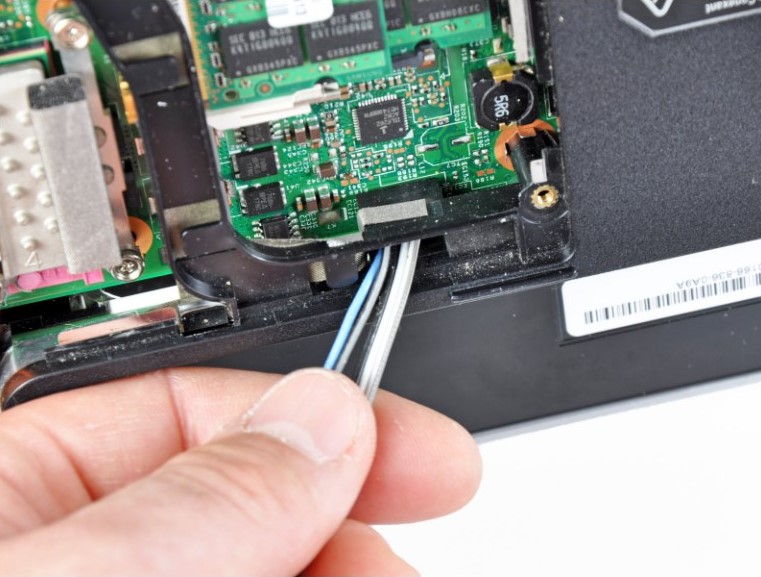

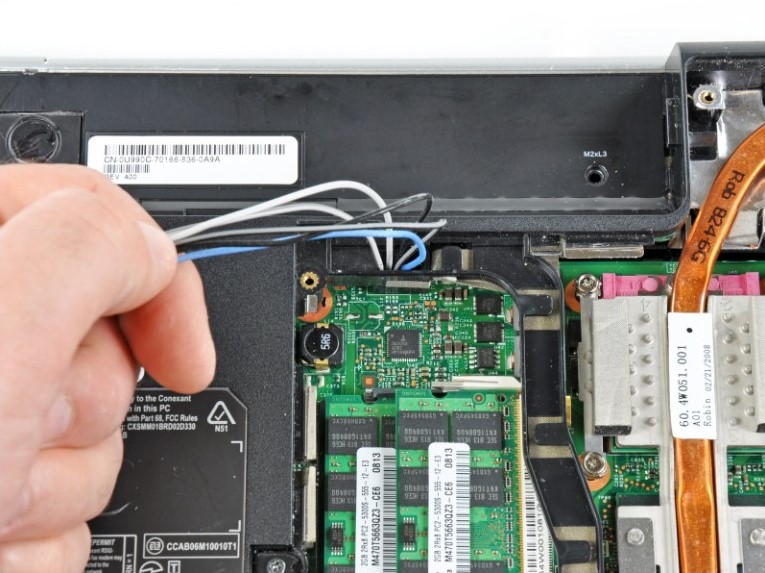

• آنتن ها را از شیار قاب خارج کنید.

• دو پیچ قسمت بالای لپ تاپ را باز کنید.
• سوراخ های پیچ با حرف "D" برجسته نشان داده می شوند.

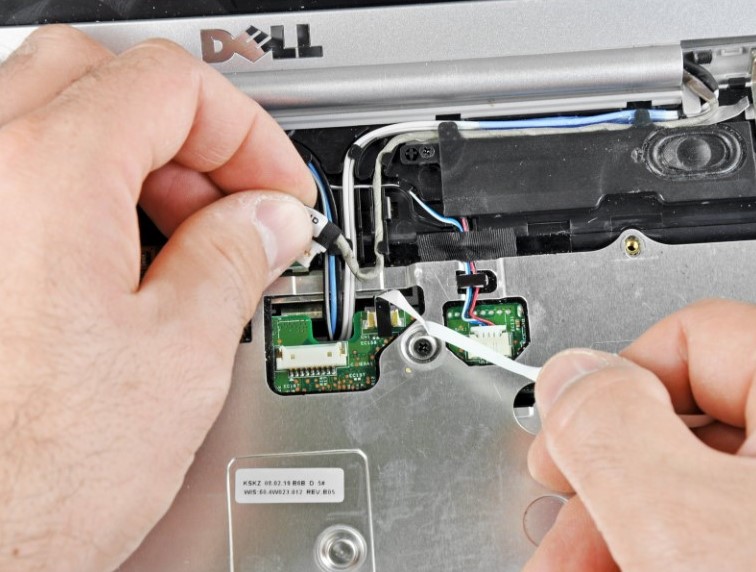

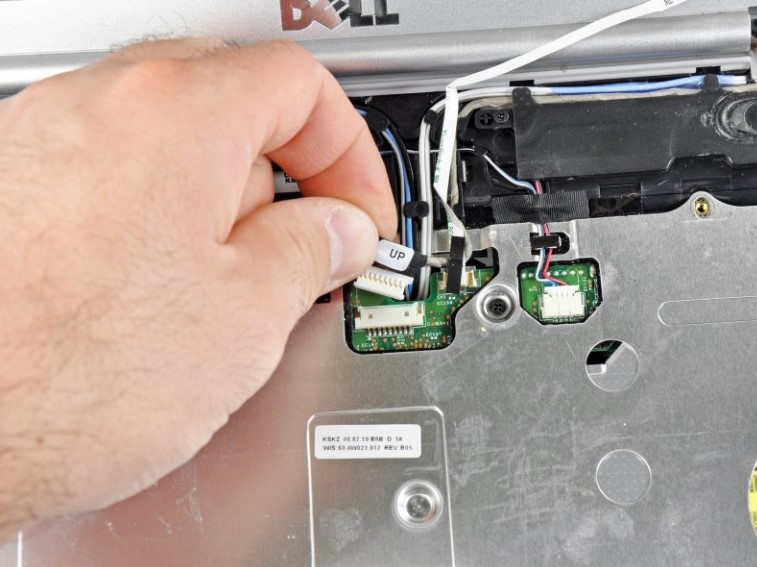

• از ابزاری سر تخت برای خارج کردن کانکتور فلت دوربین از سوکت آن استفاده کنید. فشار متناوب در دو طرف برای جدا کردن یکنواخت کانکتور وارد کنید.

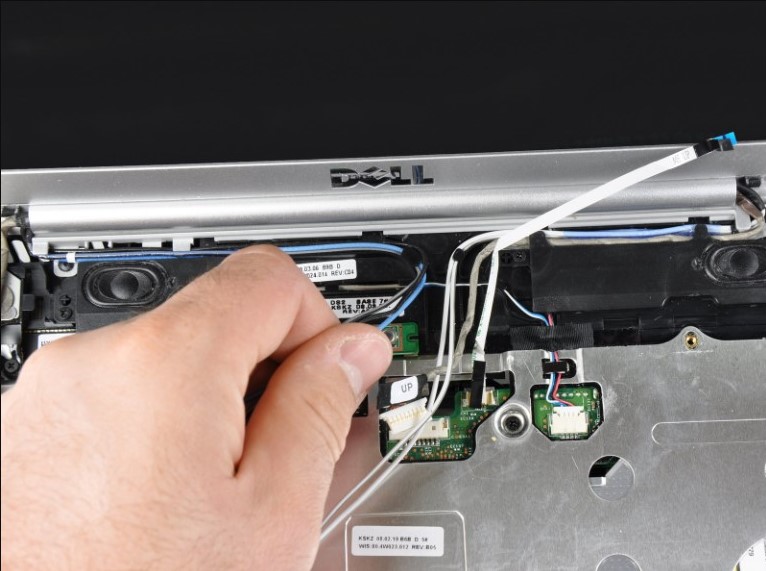

• سیم ها را از حفره ها رد کنید و از قاب جدا کنید زیرا باید بخش بالایی دستگاه را جدا کنید.

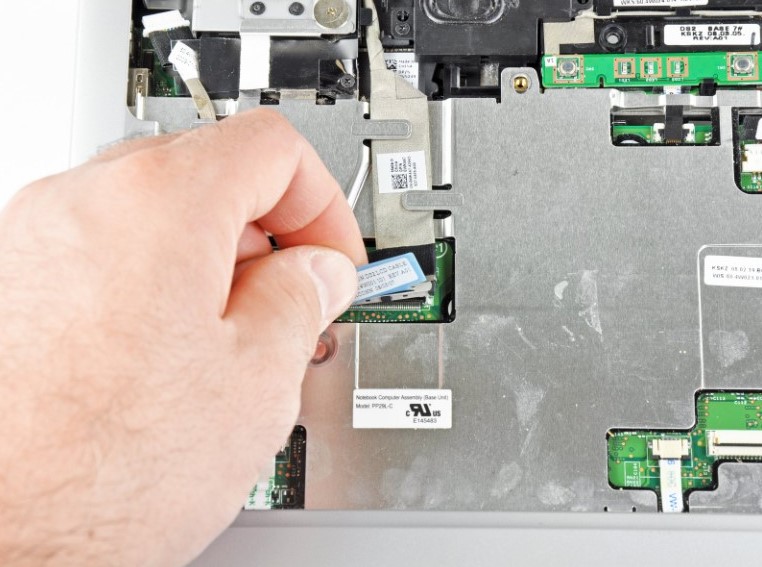

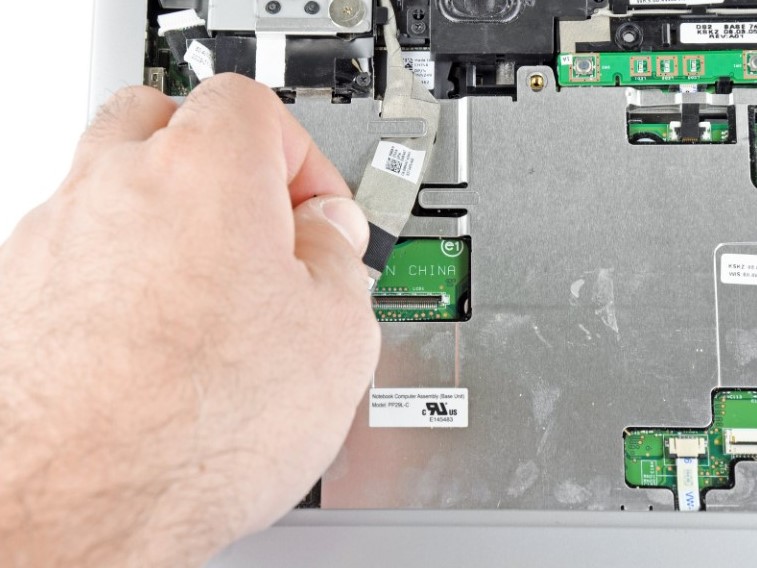

• لیبل آبی رنگ سوکت فلت LCD را بگیرید و به سمت بالا بکشید تا از سوکت خارج شود.
• فلت را از شیار شاسی قاب آزاد کنید.

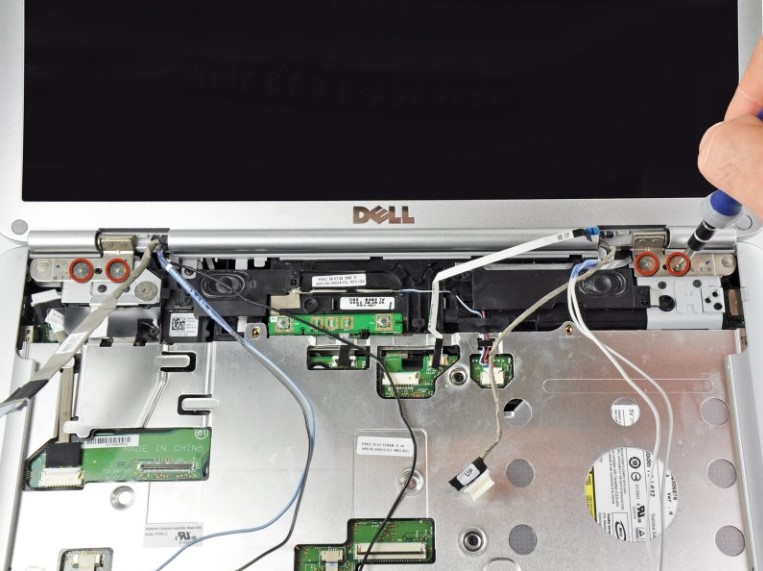

• چهار پیچ لولا را که بخش بالای لپ تاپ را روی شاسی محکم می‌کنند، باز کنید.
• هنگام برداشتن این پیچ ها، دستتان را پشت ال سی دی بزارید تا از آسیب دیدن پیچ و رزوه های سوراخ جلوگیری کنید.
• مجموعه نمایشگر را از لپ تاپ جدا کنید.

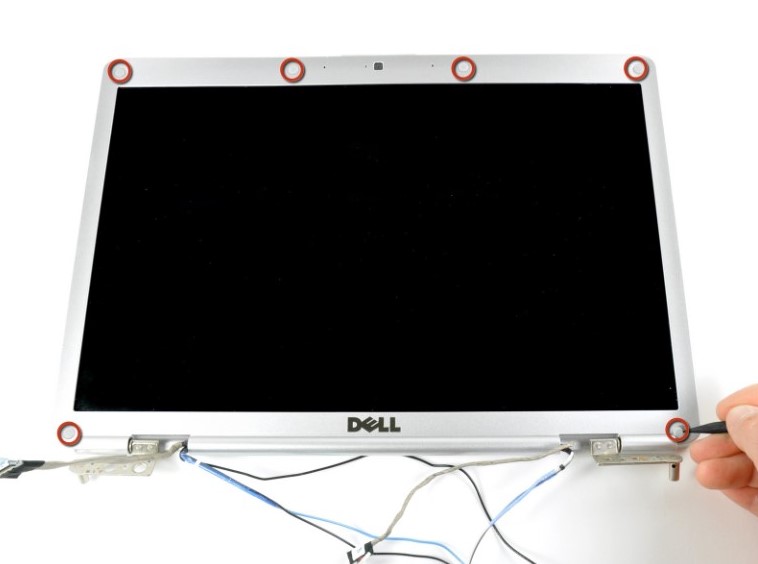

• از ابزاری نوک تیز مانند پنس برای جدا کردن شش پایه لاستیکی کوچک از روی قاب جلو لپ تاپ استفاده کنید.

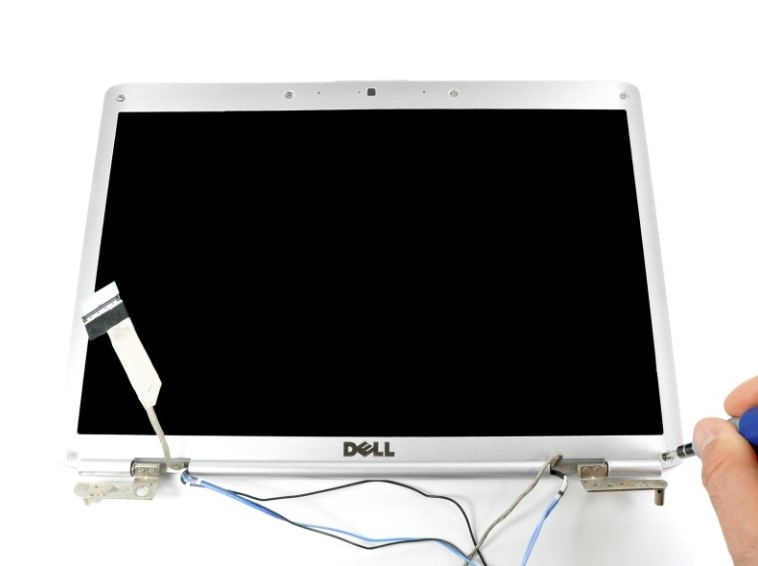

• پیچ های زیر پایه های لاستیکی را باز کنید.

نکته: ممکن است سر پیچ ها مقداری چسب باشد. آنها را بتراشید تا پیچ گوشتی به درستی جا بیفتد.

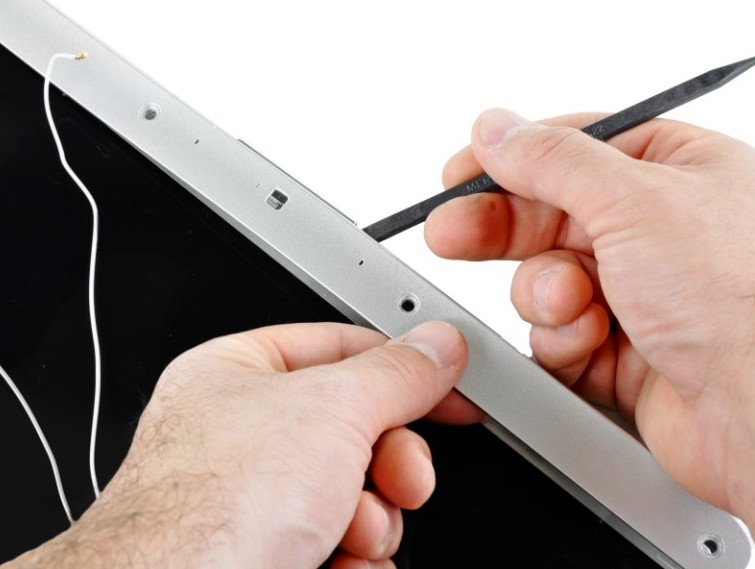

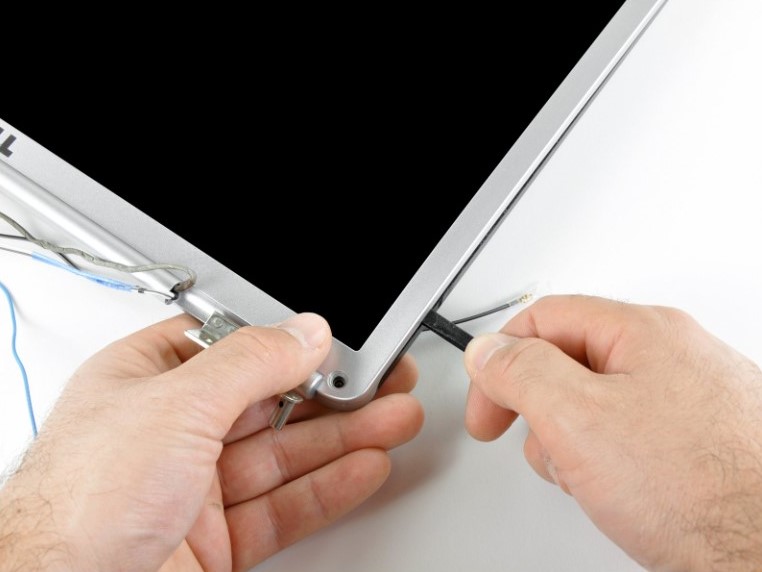

• با استفاده از یک ابزار سرتخت، قاب جلویی را به آرامی از روی مجموعه نمایشگر جدا کنید. از یک گوشه شروع کنید و راه خود را ادامه دهید.

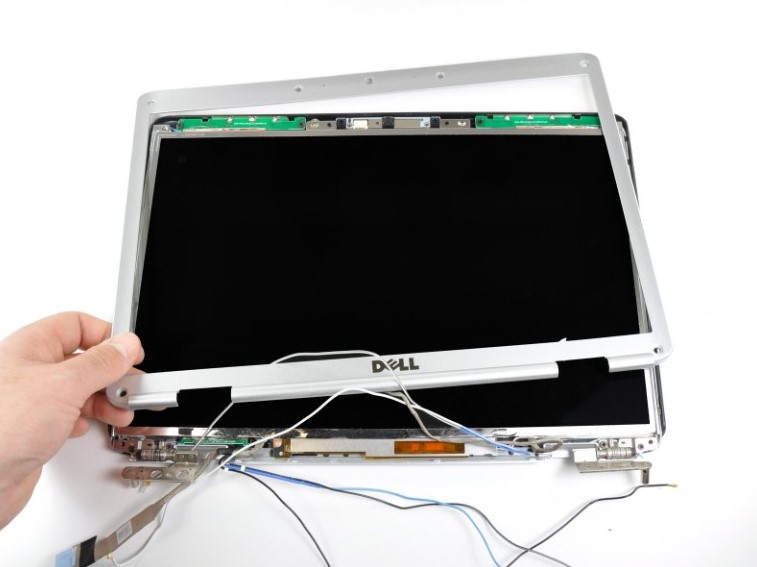

• قاب جلویی نمایشگر را وقتی آزاد شد بردارید.

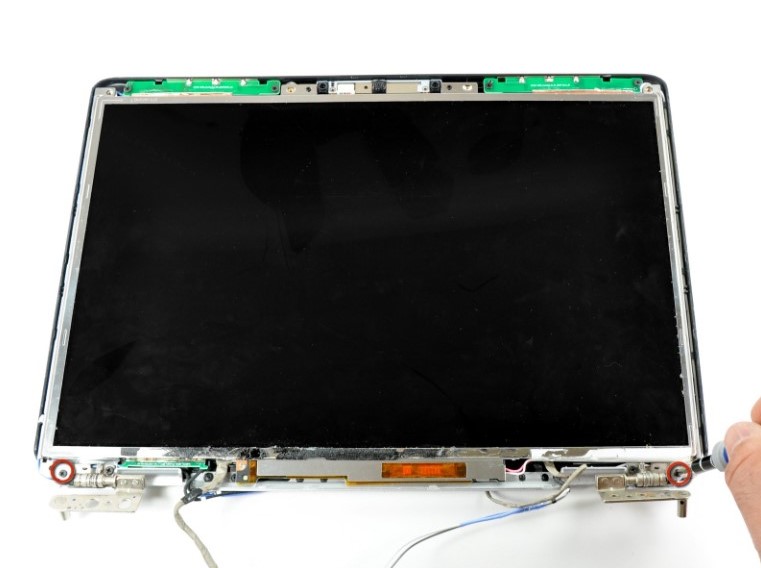

• دو پیچی که ال سی دی را روی مجموعه نمایشگر محکم می کند، باز کنید.

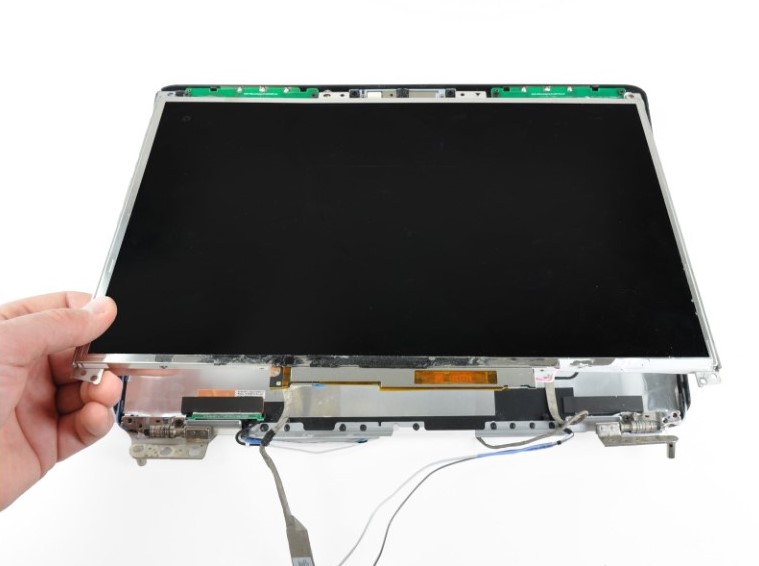

• ال سی دی را از قاب خارج کنید.

• حالا میتوانید ال سی دی جدید را جایگزین نمایید.
