آموزش تعویض ال سی دی لپ تاپ Lenovo X220

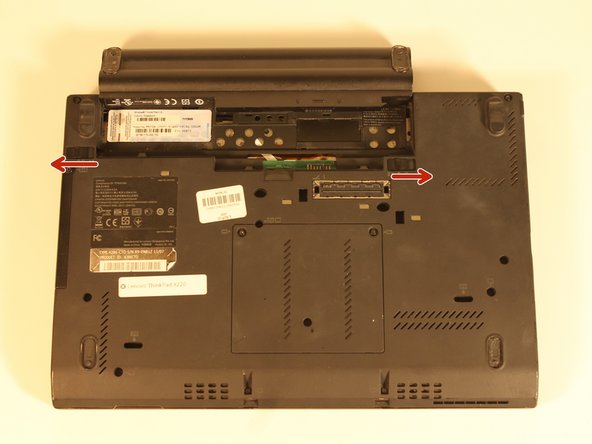

مرحله اول: خارج کردن باتری

• لپ‌تاپ را برگردانید تا باتری قابل مشاهده شود.
• هم‌زمان با کشیدن ضامن‌ها، قفل‌ها را باز کرده و باتری را خارج کنید.
• باتری را در مکانی امن قرار دهید.

مرحله دوم باز کردن پیچ‌ها و قاب‌ها

• پیچ‌گوشتی را بردارید.

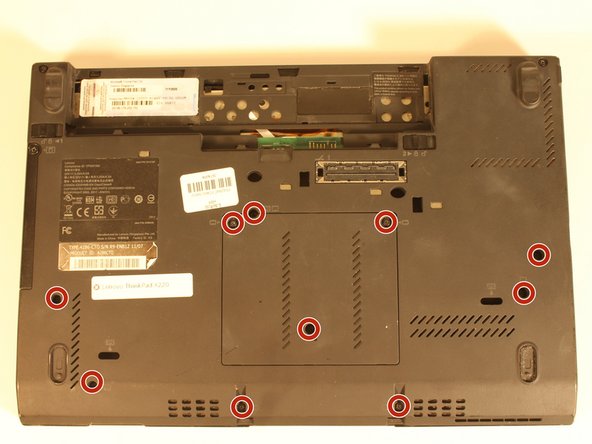

• تمامی ۱۰ پیچ پشت دستگاه (ناحیه باتری) را باز کنید.
• پیچ‌ها را در مکان امنی نگه‌داری کنید.
• صفحه‌ی فلزی کنار باتری را بردارید.

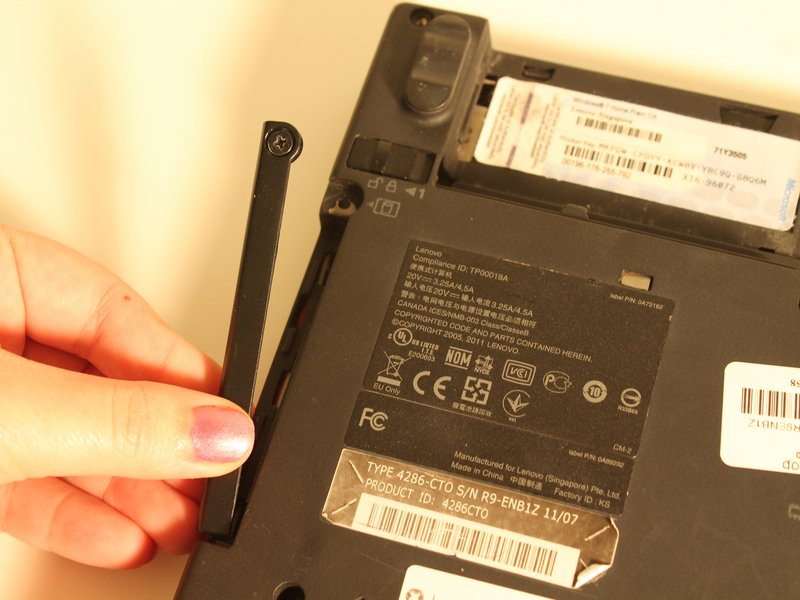

• پنل جانبی را جدا کنید.

مرحله سوم: باز کردن کیبورد و ترک‌پد

• لپ‌تاپ را به‌گونه‌ای بچرخانید که بخش باتری رو به پایین باشد.
• درب صفحه‌نمایش باید باز باشد تا بتوان کیبورد و ترک‌پد را جدا کرد.

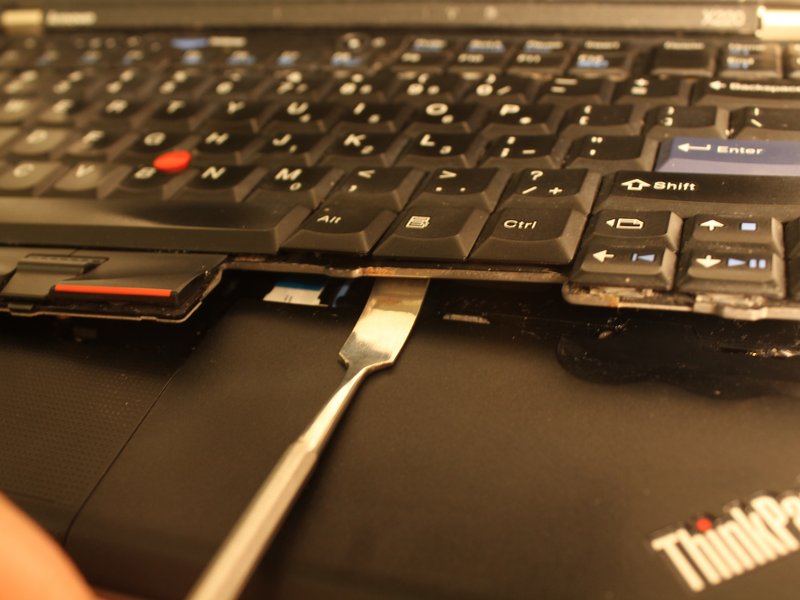

• با استفاده از ابزار فلزی، آن را بین ترک‌پد و کیبورد قرار دهید و به‌آرامی آن‌ها را بالا بکشید.

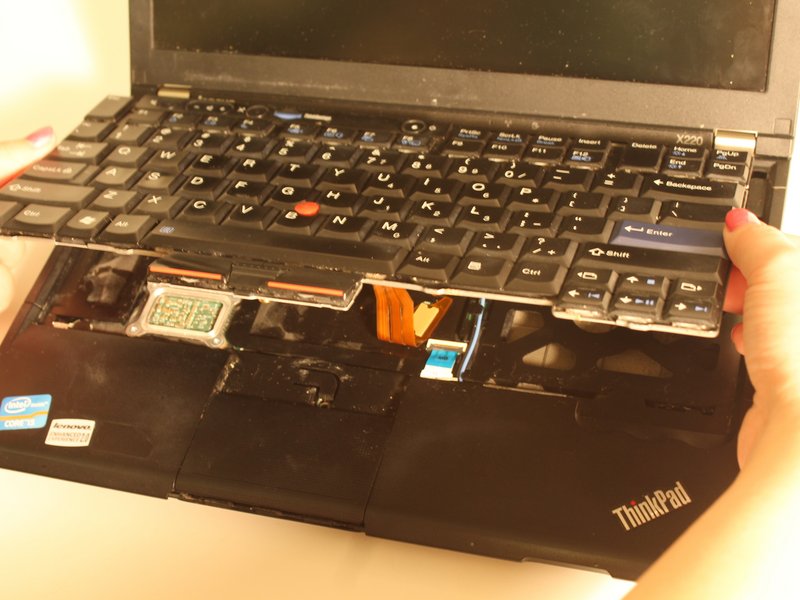

• کیبورد را به سمت خود بکشید.

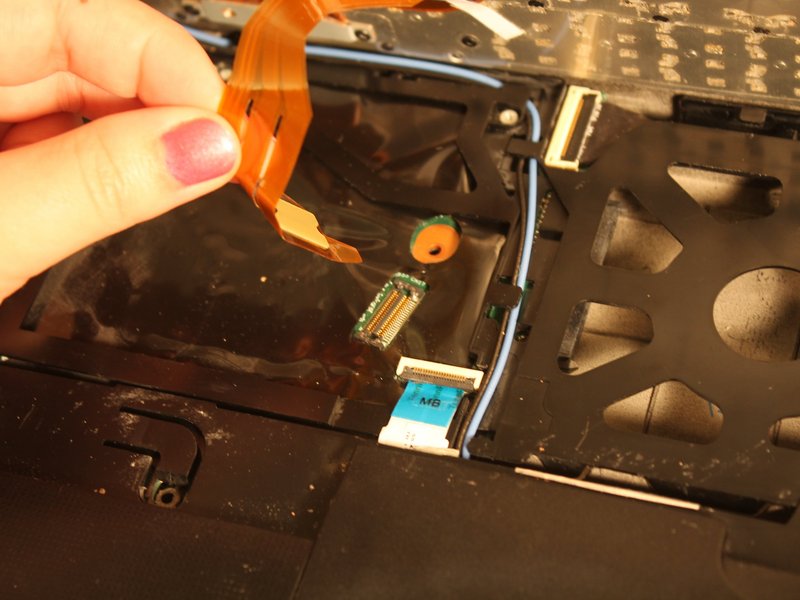

• زبانه روی کابل روبانی کیبورد را بگیرید و به‌آرامی جدا کنید.

مرحله چهارم: جدا کردن ترک‌پد و سیم‌ها

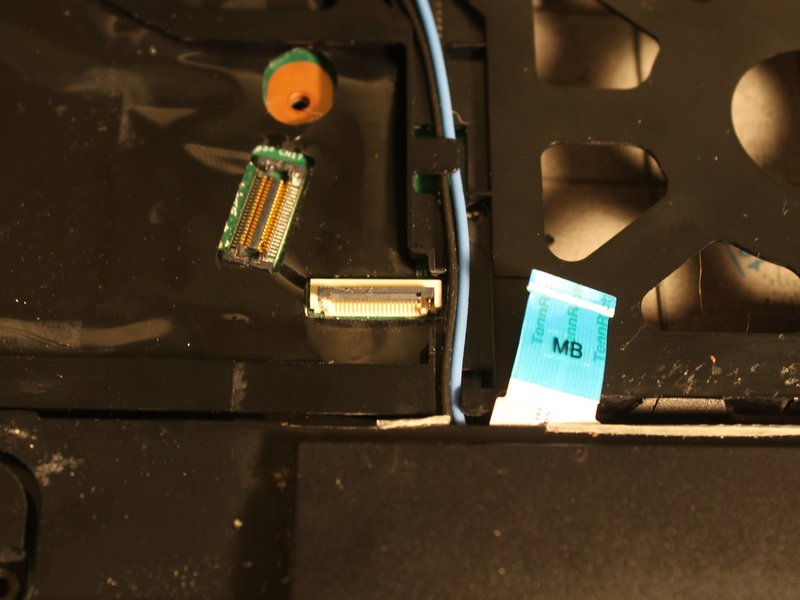

• حالا به کابل روبانی آبی‌رنگ ترک‌پد دسترسی دارید.
• گیره کابل روبانی را باز کنید تا کابل آبی آزاد شود.
• ترک‌پد را بگیرید و به بالا و بیرون بکشید تا جدا شود.

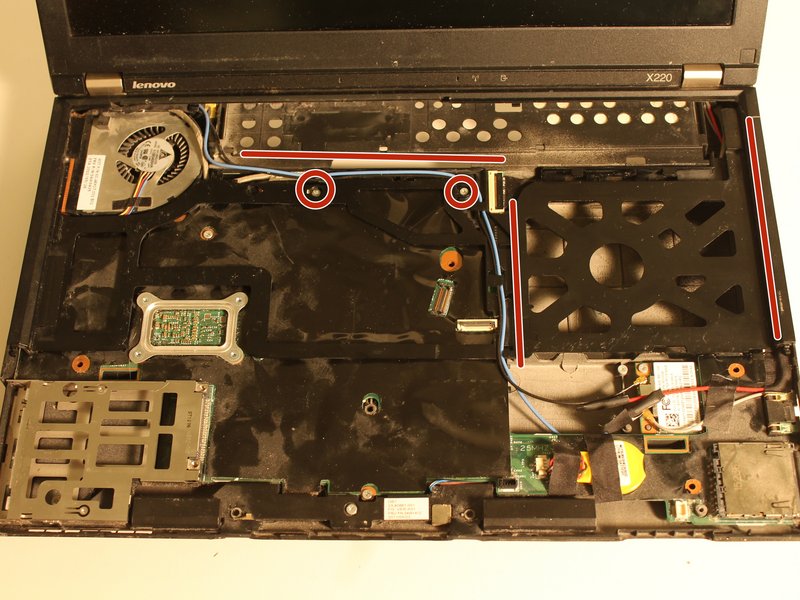

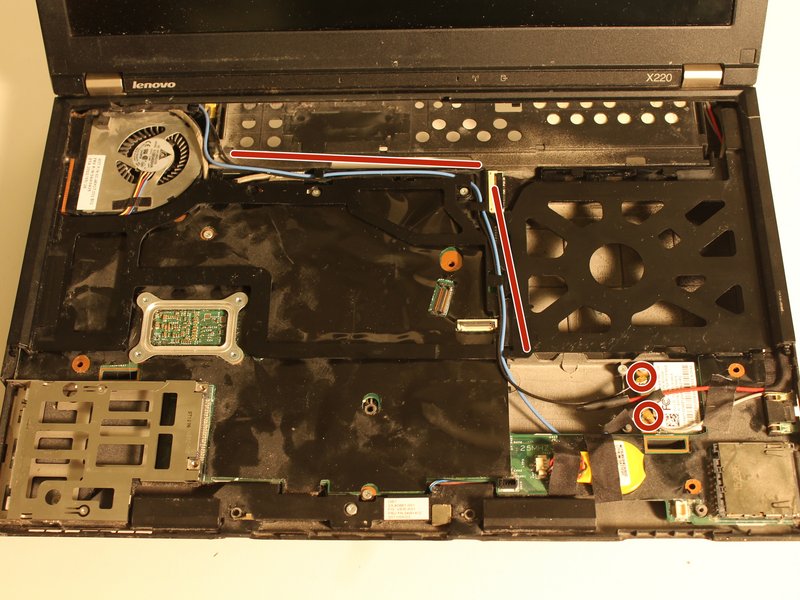

• با استفاده از ابزار فلزی، به‌آرامی سیم‌هایی که به قاب بیرونی چسبیده‌اند را جدا کنید.
• سیم‌های نازک مشکی و نقره‌ای را از قاب بیرونی جدا کنید.

مرحله پنجم: آزادسازی صفحه‌نمایش

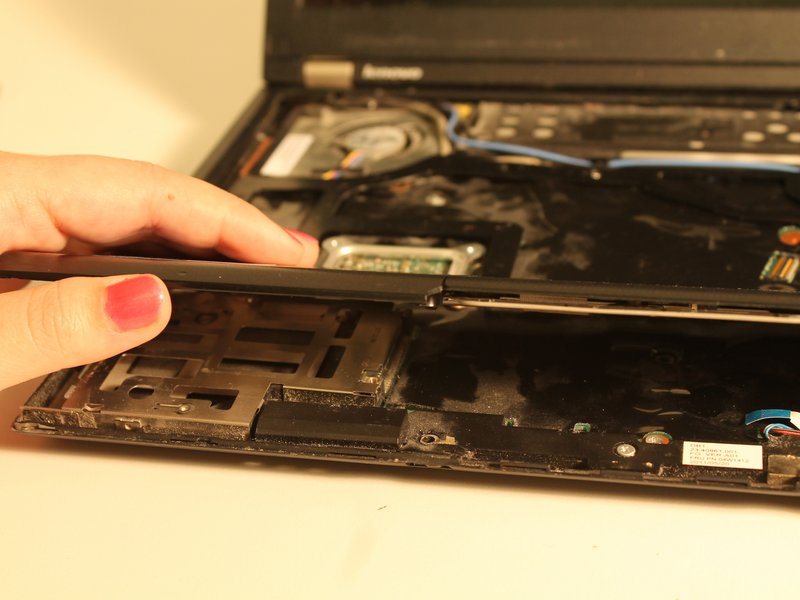

• دو پیچ نگه‌دارنده قاب بیرونی را باز کنید.
• درب لپ‌تاپ را ببندید.

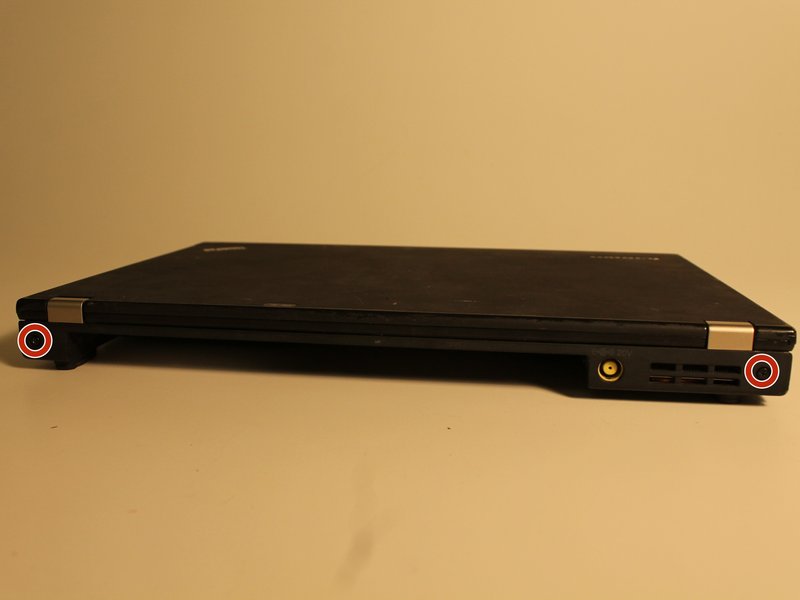

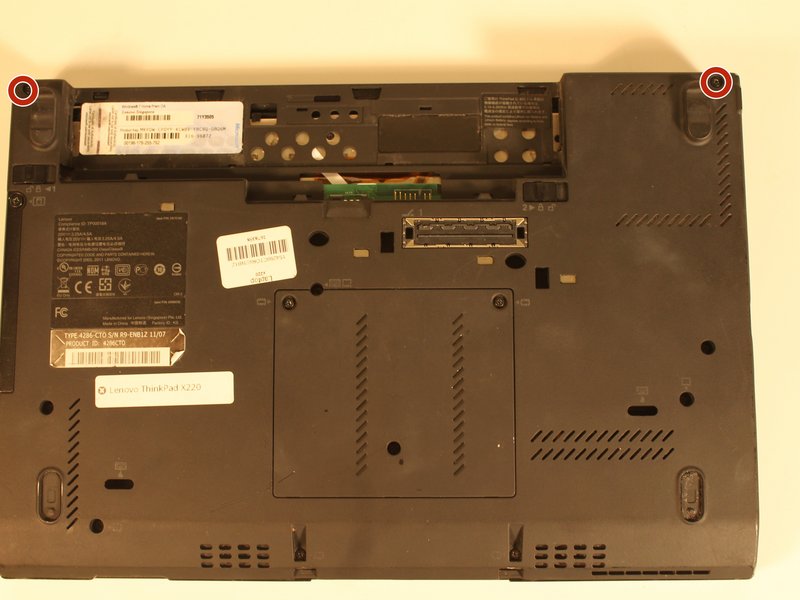

• از پشت لپ‌تاپ، دو پیچ باقی‌مانده نگه‌دارنده LCD را باز کنید.
• لپ‌تاپ را بچرخانید و دوباره درب آن را باز کنید تا صفحه‌نمایش نمایان شود.

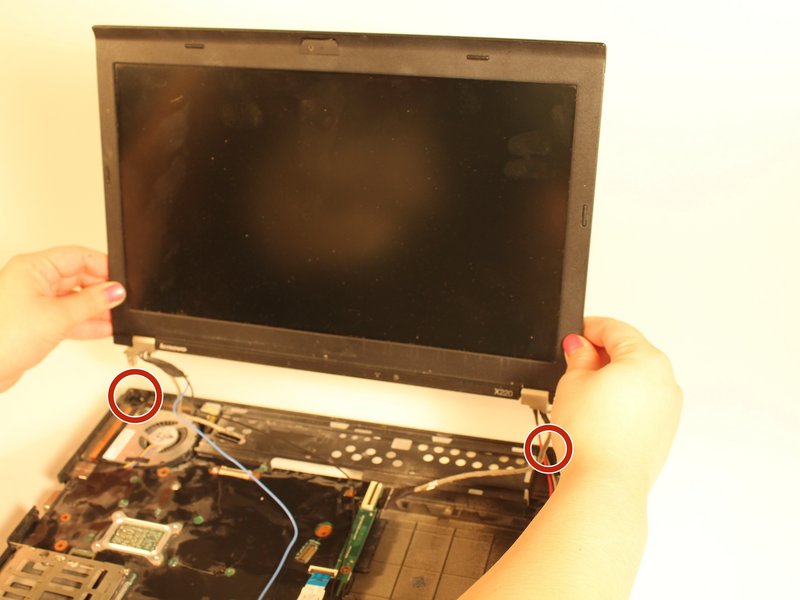

مرحله ششم: جدا کردن LCD

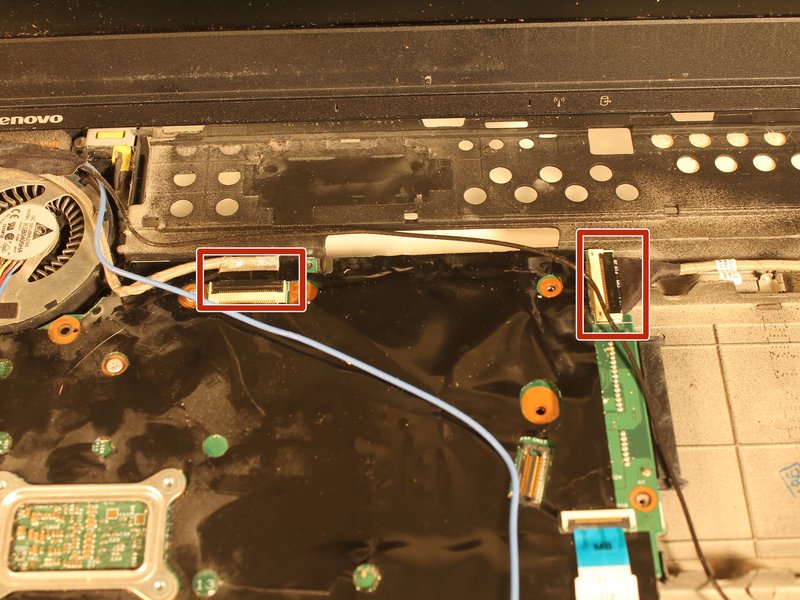

• دو سیم نقره‌ای‌رنگ را از گیره‌شان جدا کنید.
• صفحه‌نمایش را به‌آرامی بلند کرده و کنار بگذارید.
• هنگام نصب نمایشگر جدید، باید پین‌های نقره‌ای را در جای مشخص خود قرار دهید.

مرحله هفتم: نصب نمایشگر جدید

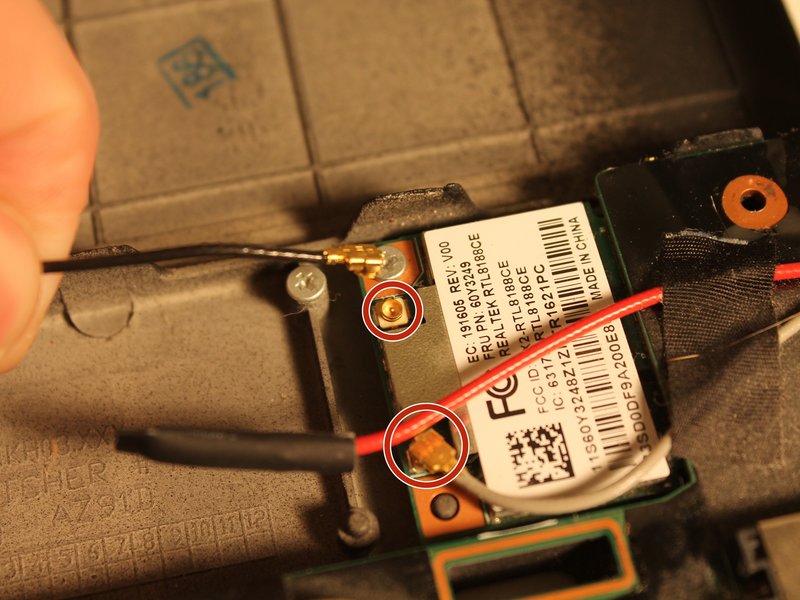

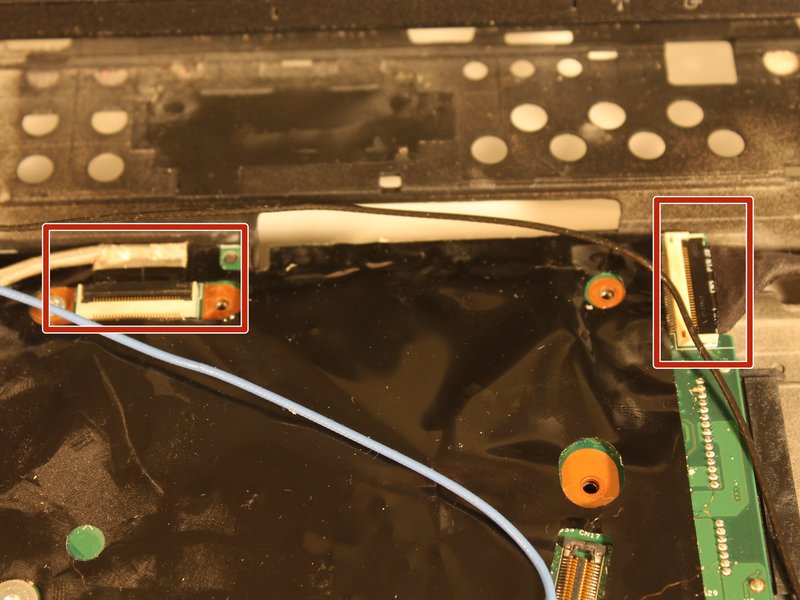

• سیم‌های نازک نقره‌ای و مشکی را به محل‌های صحیح متصل کنید.
• سیم‌های نازک قرمز و نقره‌ای را سر جای خود قرار دهید.
• سیم‌های آبی و مشکی را به قاب بیرونی متصل کنید.
• سیم مشکی را به درگاه مخصوص خودش وصل کنید.
• نمایشگر را ببندید، لپ‌تاپ را برگردانید و پیچ‌ها را در محل‌های مشخص ببندید.
• دو پیچ نقره‌ای قاب بیرونی را مجدداً نصب کنید.
• نمایشگر جدید اکنون آماده استفاده عادی است.
