مانیتور لپ تاپ سونی وی جی ان Sony VGN-SZ

ال ای دی سونی VGN-SZ

برای تعویض کلیه LED و LCD ها ، به دلیل جدا شدن فلت ال ای دی و اتصال مجدد ان به ال ای دی نیاز هست که ابتدا باتری دستگاه خارج شود و در صورتیکه باتری دستگاه داخلی باشد حتما باید دستگاه کامل باز شده ، باتری جدا شده و LED یا LCD تعویض شود. ال ای دی این مدل دستگاه با پارت نامبر LTD133EXBY خاص می باشد و مختص این مدل دستگاه می باشد هنگام خرید به مدل دستگاه توجه نمایید.

خرید و قیمت مانیتور نوت بوک سونی VGN-SZ

وضوح تصویر در مانیتور لپ تاپ به تعداد پیکسل هایی گفته می‌ شود که تصویر موجود در صفحه را تشکیل می‌ دهند. تعداد پیکسل بالاتر در صفحه به معنای وضوح بیشتر تصاویر ، فیلم ها و متن است.این همچنین به معنای فضای بیشتر برای نمایش صفحات وب و برنامه ها و استفاده همزمان از برنامه است. وضوح نمایش در ال ای دی لپ با استفاده از تعداد پیکسل های افقی و عمودی بیان می شود رزولوشن در این مدل لپ تاپ از نوع WXGA می باشد که 1280*800 است.

آموزش تعویض ال سی دی لپ تاپ Sony VGN-SZ

این راهنما شامل مراحل جداسازی و نصب دوباره نمایشگر می‌باشد.

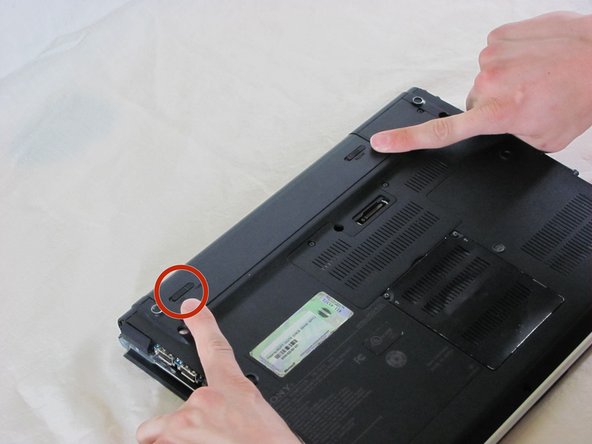

مرحله اول,: باتری

• کامپیوتر را به صورتی قرار دهید که صفحه‌نمایش رو به پایین باشد.
• قفل باتری را با کشیدن ضامن کنار پورت‌ها به حالت «قفل باز» قرار دهید.

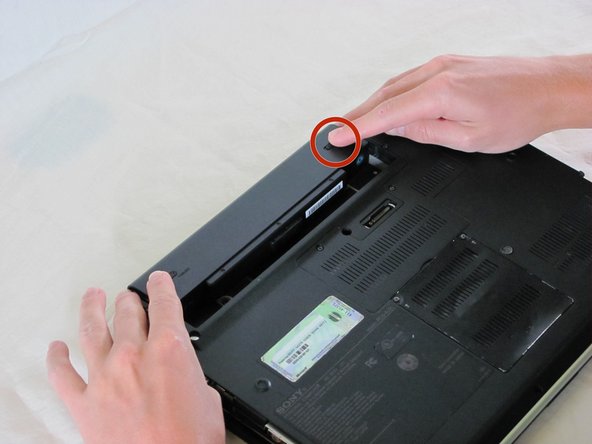

مرحله دوم: جدا کردن باتری

• در سمت مقابل باتری، ضامن آزادسازی را فشار دهید و باتری را به آرامی به سمت بیرون بکشید تا جدا شود.

مرحله سوم: کیبورد

• به برداشتن هیت‌سینک و پنل‌های رم که در تصویر نشان داده شده توجه نکنید؛ نیازی به باز کردن آن‌ها نیست.

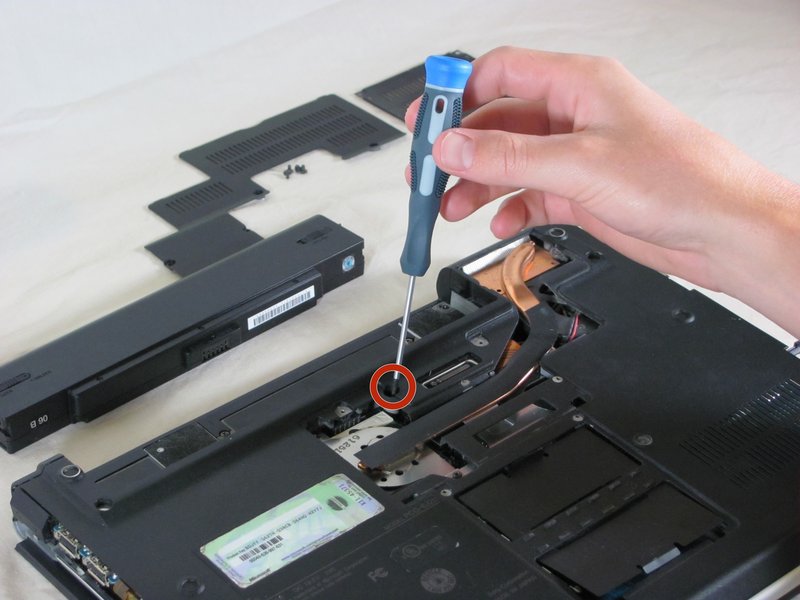

• یک پیچ امنیتی Torx نزدیک لبه سمت باتری را باز کنید.

مرحله چهارم: جدا کردن کیبورد

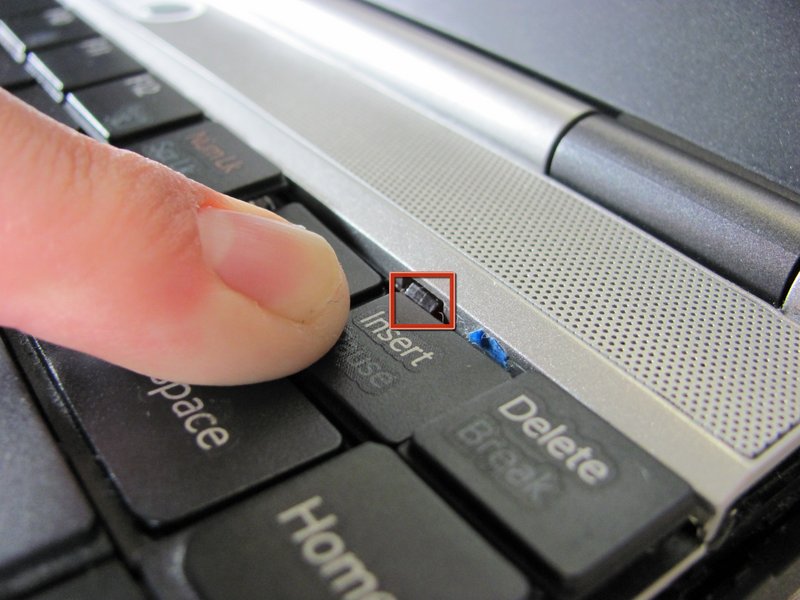

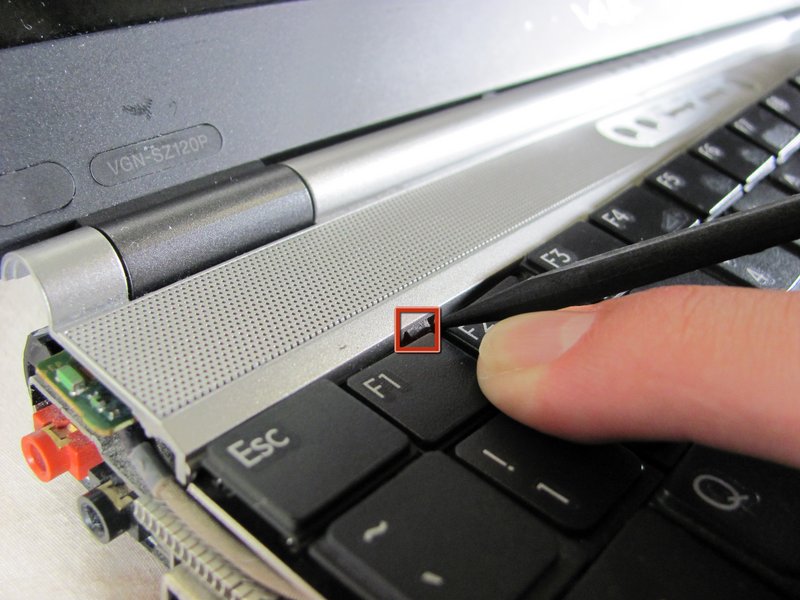

• با لبه صاف ابزار اسپاجر، زبانه‌های دو طرف کیبورد را فشار دهید.

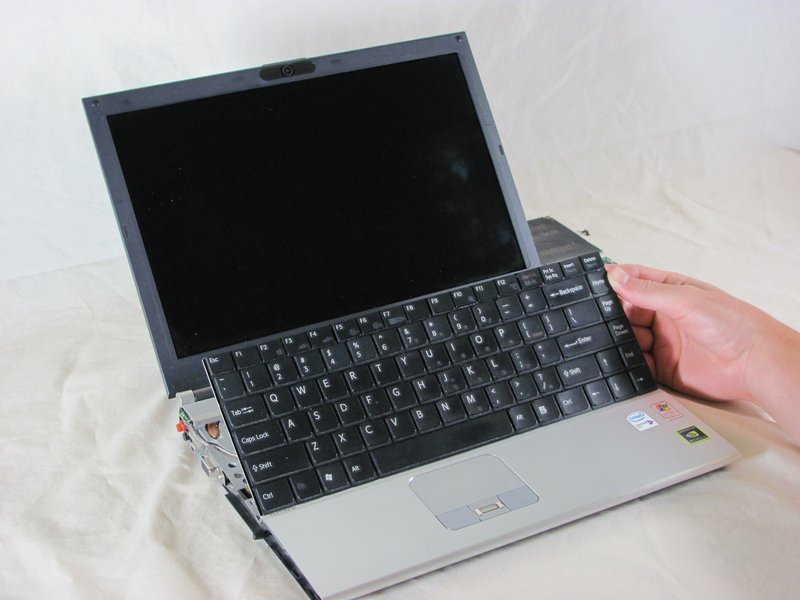

• کیبورد را به سمت تاچ‌پد کشیده و به آرامی آن را بلند کنید.

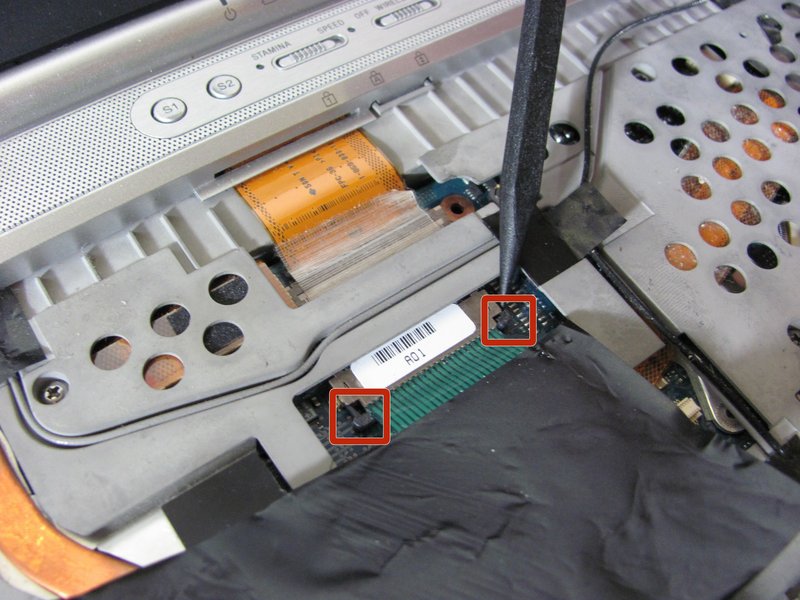

مرحله پنجم: قطع کابل روبانی کیبورد

• کیبورد هنوز با کابل روبانی متصل است؛ هنوز آن را کامل جدا نکنید.
• با فشار دادن دو طرف سوکت، کابل روبانی را بیرون بکشید. کابل را به موازات کانکتور بیرون بکشید.
• سپس کیبورد را کاملاً جدا کنید.

مرحله ششم: ماژول ماوس

• لپ‌تاپ را برگردانید.

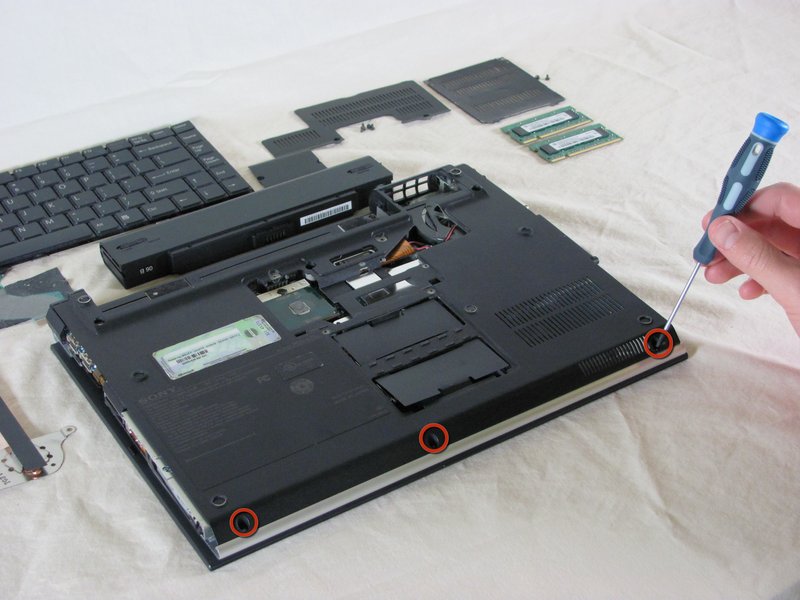

• سه پیچ مربوط به پنل ماوس که در زیر لپ‌تاپ قرار دارند را باز کنید.

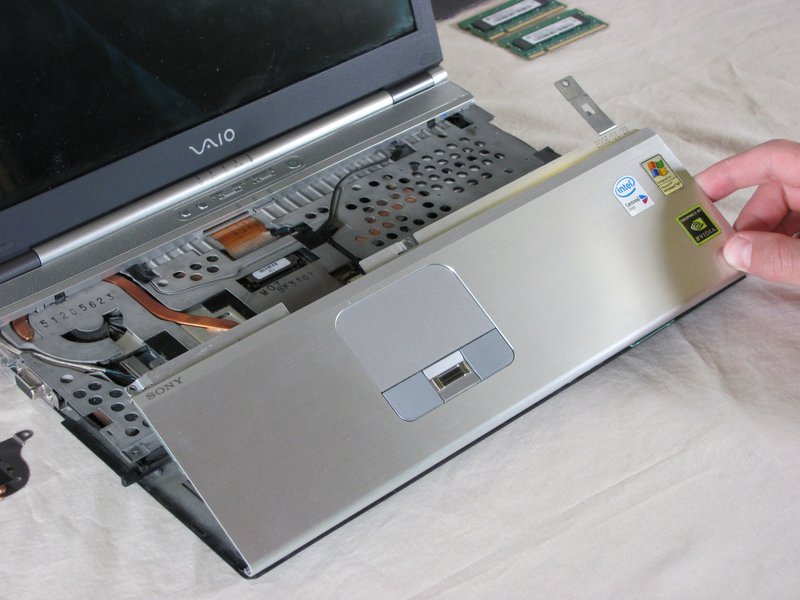

• دستگاه را دوباره برگردانده و سه پیچ دیگر از قسمت بالایی پنل ماوس باز کنید. هنگام جدا کردن پنل، هنوز یک کابل روبانی به آن وصل خواهد بود.

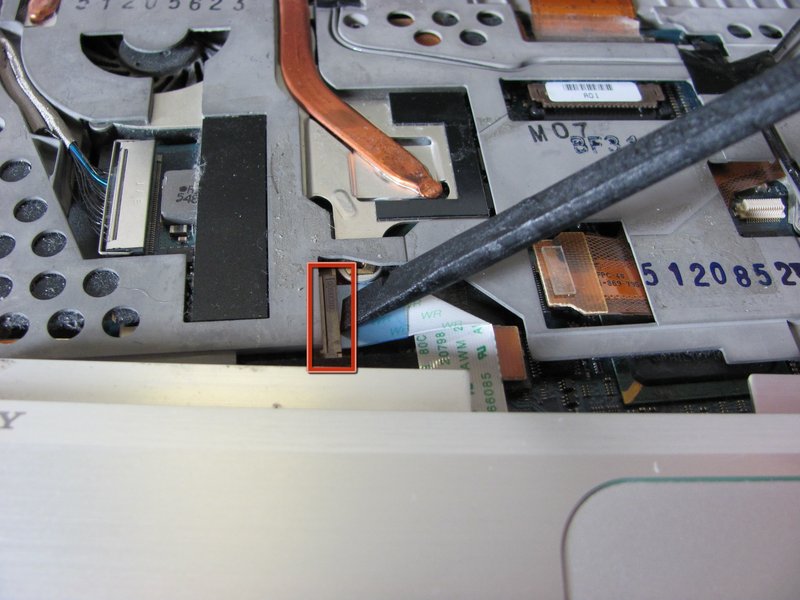

مرحله هفتم: قطع کابل ماوس

• ماژول ماوس را به اندازه‌ای بلند کنید که بتوانید به کابل روبانی دسترسی داشته باشید.
• قفل کابل روبانی را بلند کنید تا کابل جدا شود.
• سپس پنل ماوس را به‌آرامی جدا کرده و کنار بگذارید.

مرحله هشتم: ماژول اسپیکر

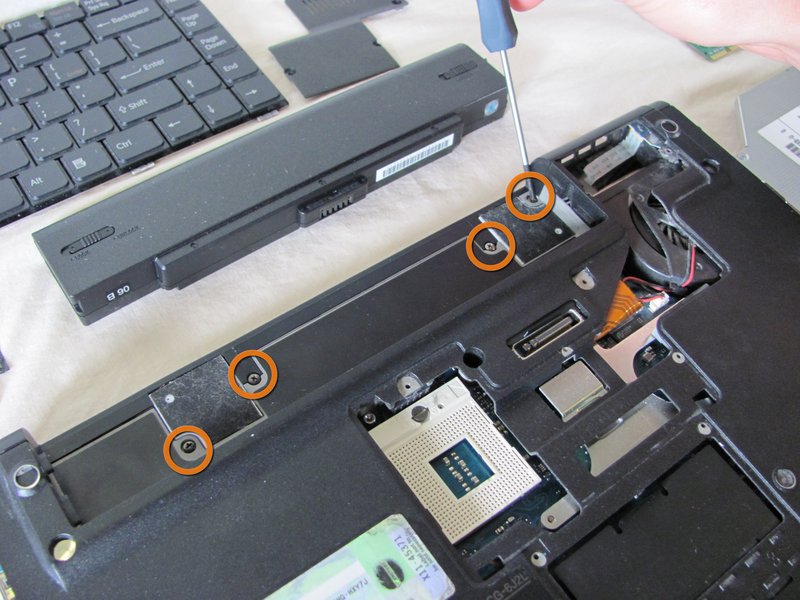

• چهار پیچ زیرین دستگاه را باز کنید. این پیچ‌ها زیر جایگاه باتری هستند و پنل بالایی کیبورد را در جای خود نگه می‌دارند.

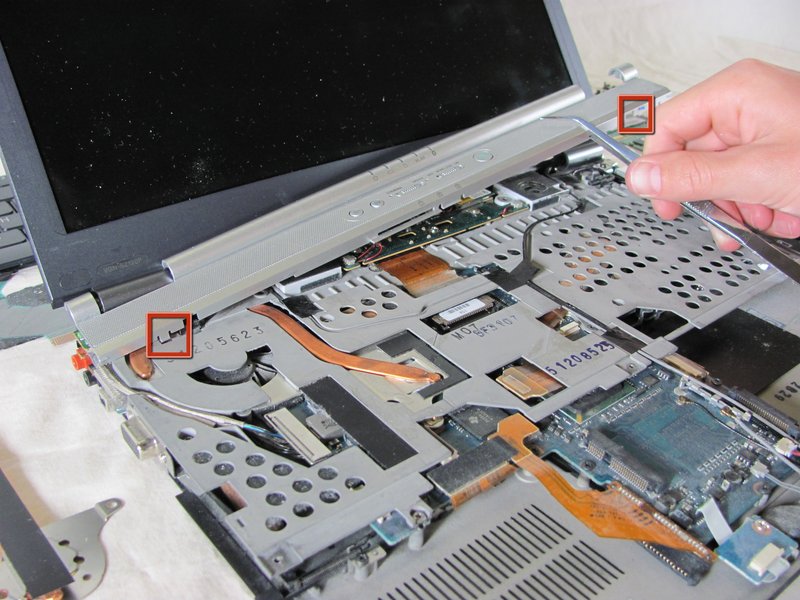

• برای جدا کردن پنل زیر نمایشگر، دو زبانه آن را فشار داده و آن را بلند کنید تا جدا شود.

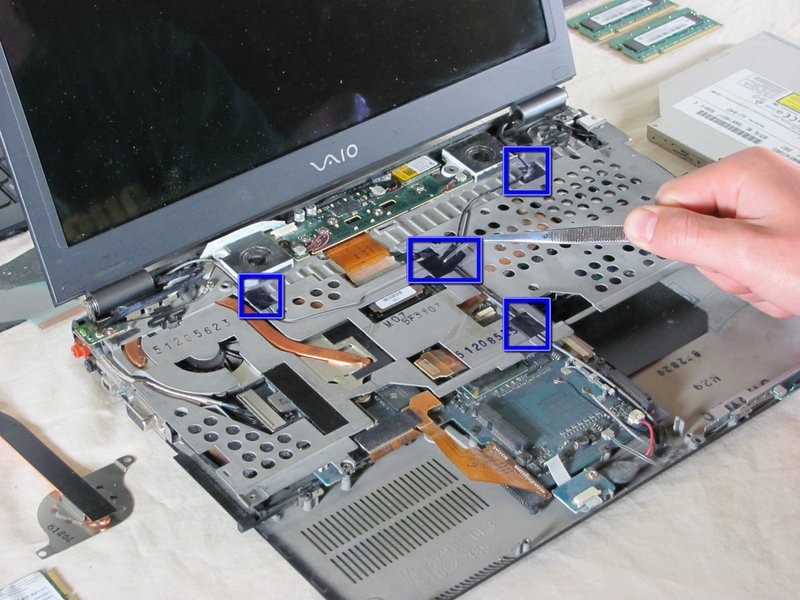

• قبل از ادامه، تمام نوارهای مشکی که سیم‌ها و کابل‌ها را نگه می‌دارند، جدا کنید.

مرحله نهم: جدا کردن آنتن

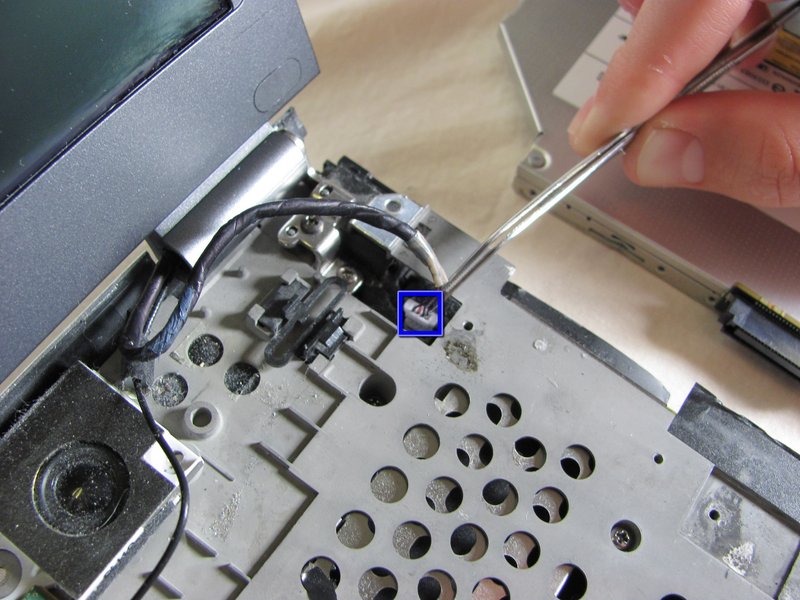

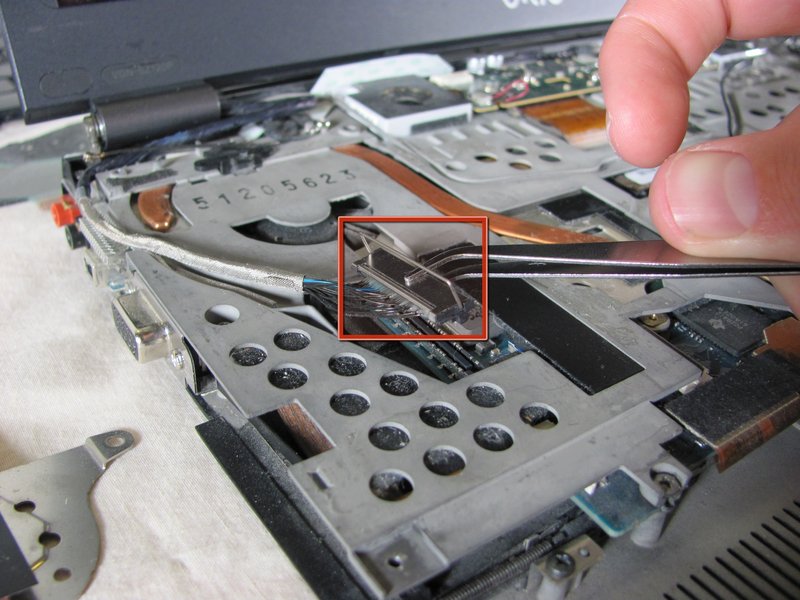

• با استفاده از یک پنس، آنتن را به‌آرامی جدا کنید.

مرحله دهم: جداسازی اسپیکر

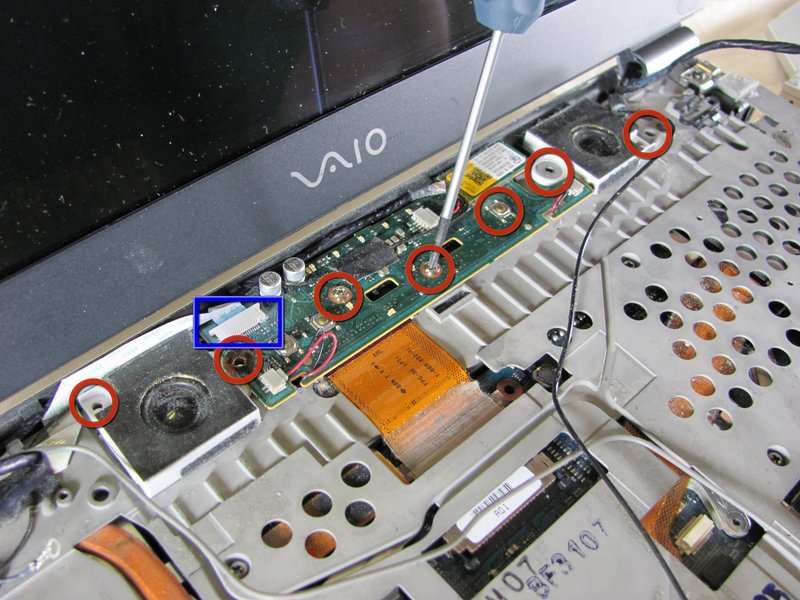

• هفت پیچ فیلیپس که ماژول اسپیکر را نگه می‌دارند باز کنید.
• قبل از جدا کردن ماژول، کابل روبانی که در گوشه بالا سمت چپ قرار دارد را جدا کنید.
• ماژول اسپیکر همراه با نمایشگر جدا خواهد شد.

مرحله یازدهم: کابل‌های VGA و وب‌کم

• هشدار: هنگام بلند کردن مجموعه نمایشگر و اسپیکر مراقب گیر کردن کابل‌ها باشید.
• برای جدا کردن کابل VGA، بست فلزی را بلند کرده و کانکتور را به‌آرامی از روی برد منطق جدا کنید.

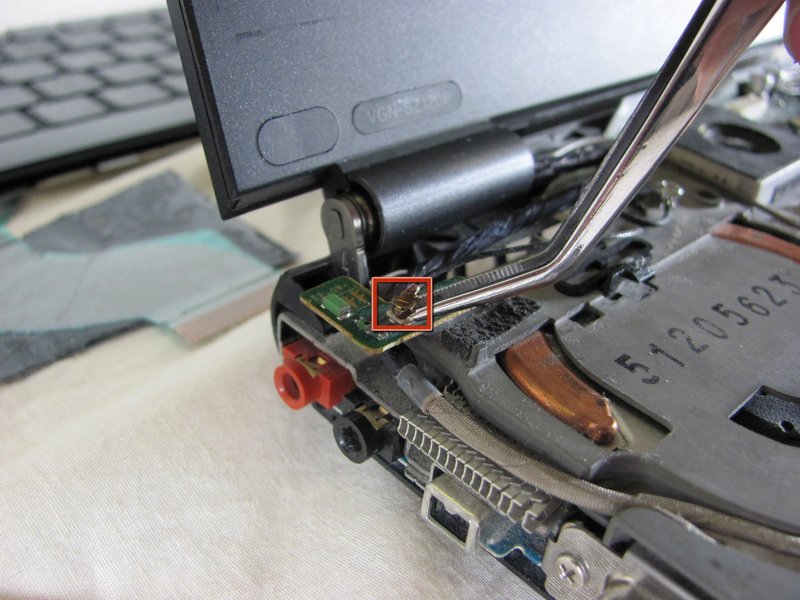

• برای جدا کردن کابل وب‌کم نیز، کانکتور آن را به‌آرامی از برد جدا کنید.

مرحله دوازدهم: خارج کردن نمایشگر

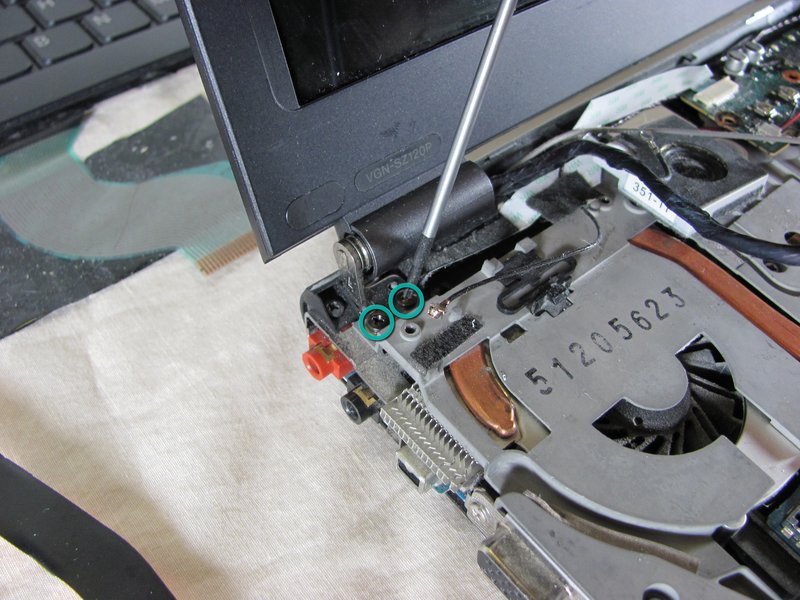

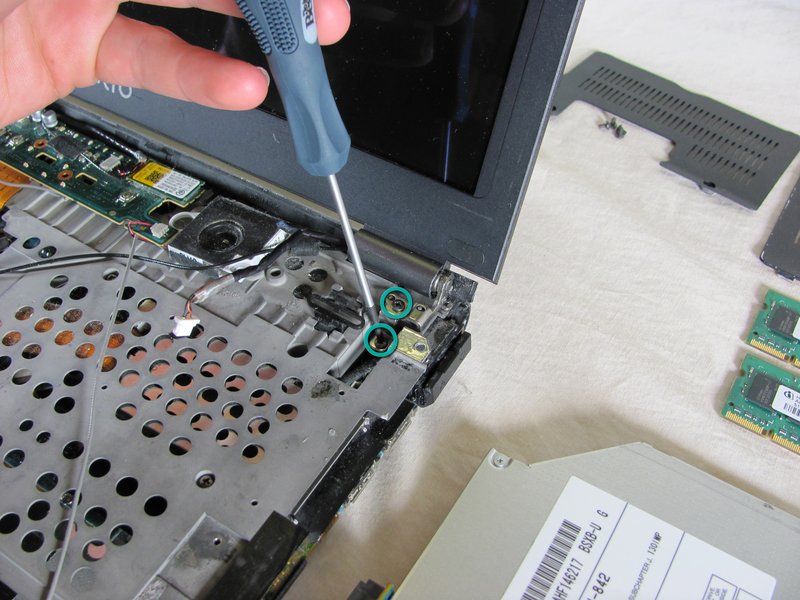

• چهار پیچ نگهدارنده LCD را باز کنید (دو عدد در هر سمت).

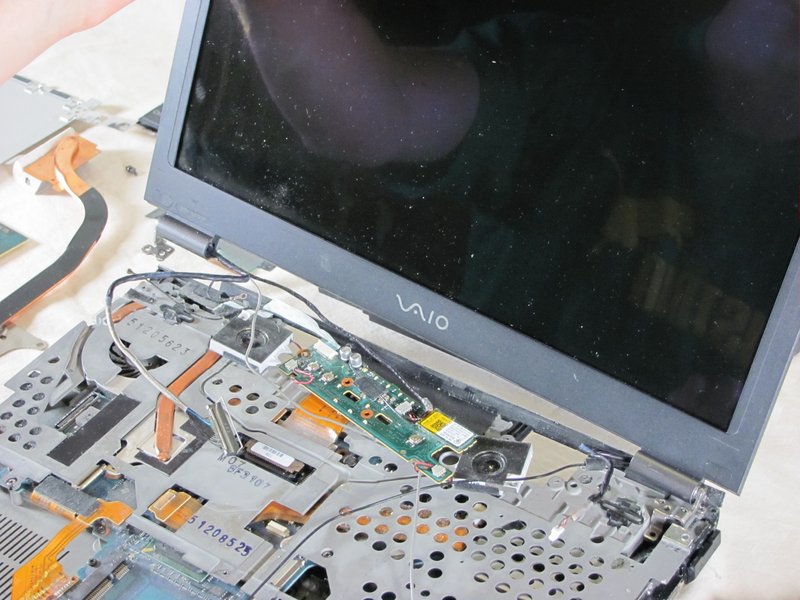

• LCD را به‌آرامی خارج کنید. ماژول اسپیکر، بلوتوث و وب‌کم همراه با مجموعه نمایشگر بیرون خواهد آمد.
• هشدار: هنگام جدا کردن نمایشگر و اسپیکر، مراقب گیر کردن کابل‌ها و اجزا باشید.
