مادربرد لپ تاپ ایسر اسپایر Acer Aspire E1-510

مادربرد ایسر E1-510

 مادربرد Acer Aspire E1-510 یک اجزای بسیار مهم در لپتاپ به حساب می آید و ساختار ظاهری یک مادربرد شامل مجموعه ای از قطعات الکترونیکی می باشد و اصلی ترین کار این بخش ارتباط بین قطعات می باشد. از این رو شناخت و بررسی این قطعه بسیار ضروری است تا در صورت ایجاد اختلال در صدد رفع آن اقدام نماییم.

سی پی یو مادربرد ایسر اسپایر E1-510

سی پی یو مادربرد لپ تاپ ایسر اسپایر E1-510 از نوع CELERON , PENTIUM به صورت onboard تولید شده است و گرافیک آن به صورت INTEL ( بدون گرافیک ) می باشد.

نکات مهم تعویض مادربرد ایسر اسپایر E1-510

نکته: مادربرد دستگاه ایسر E1-510، مشابه مادربرد ایسر E1-532 میباشد و در صورت جابجایی هیت سینک نیز باید تعویض گردد.

نکته: برای تست تصویر گرفتن از دستگاه ایسر E1-510، حتما باید هیت سینک بسته شود.

نکته: هنگام خرید مادربرد حتما به تعداد اسلت های رم بر روی مادربرد دقت نمایید. مادربردهای موجود در مجموعه افق فقط یک اسلت دارند.

نکات خرید ال ای دی ایسر E1-510

 نکته : ال سی دی هایی که با مادربرد ایسر E1-510 سازگار است از دو مدل LED SLIM 15.6 30PIN HD و LED SLIM 15.6 40PIN TOUCH میباشد که شما می توانید قیمت خرید ال ای دی ایسرE1-510 را مشاهده نمایید .

نحوه تعویض مادربرد لپتاپ ایسر E1-510

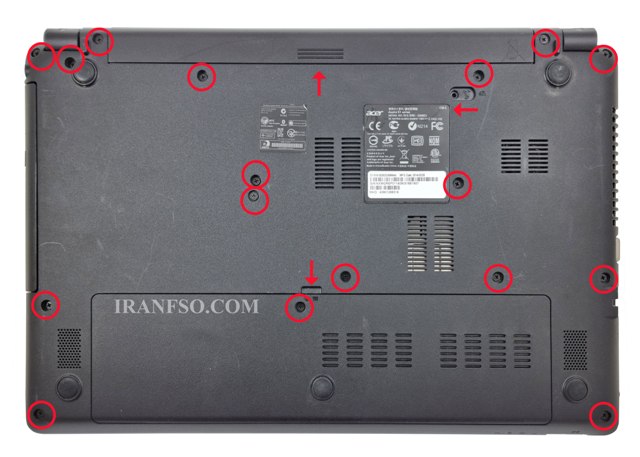

برای تعویض مادربرد لپ تاپ ایسر E1-510 ابتدا از خاموش بودن لپ تاپ اطمینان حاصل نمایید و در قدم بعدی طبق تصویر زیر ، تمام پیچ های قاب کف را باز نمایید.

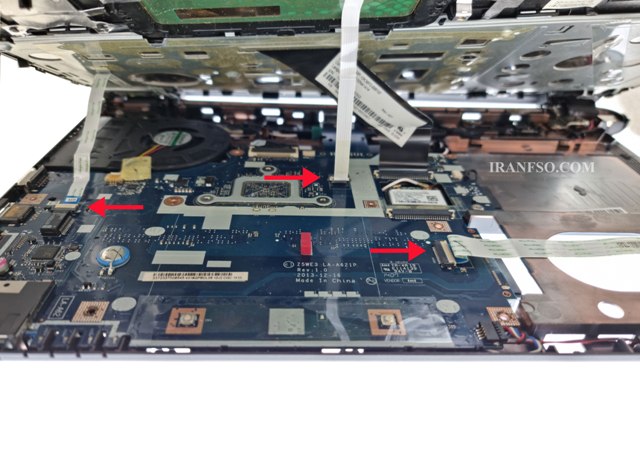

در قدم بعدی قاب C را به آرامی به صورت نیمه باز قرار دهید و سوکت فلت های کیبرد ، تاچ پد وبرد سوییچ را آزاد نموده و سپس قاب C را به طور کامل باز نمایید.

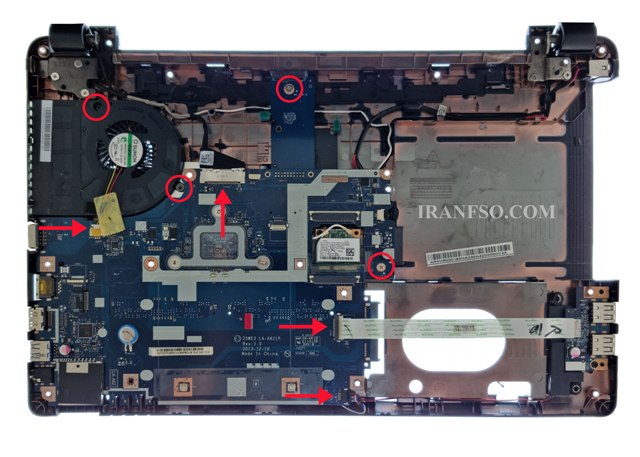

 در قدم نهایی تمام پیچ ها و سوکت فلت های متصل به مادربرد را باز نموده و مادربرد را آزاد نمایید.
