آموزش تعویض مادربرد لپ تاپ دل اینسپایرون Dell Inspiron 15 5567
در این راهنما نحوه تعویض مادربرد لپ تاپ دل اینسپایرون Dell Inspiron 15 5567 را به شما آموزش میدهیم. توجه داشته باشید که برای انجام هر تعویض یا تعمیری در لپ تاپ، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.
- آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
- دستگاه را به پشت برگردانید.

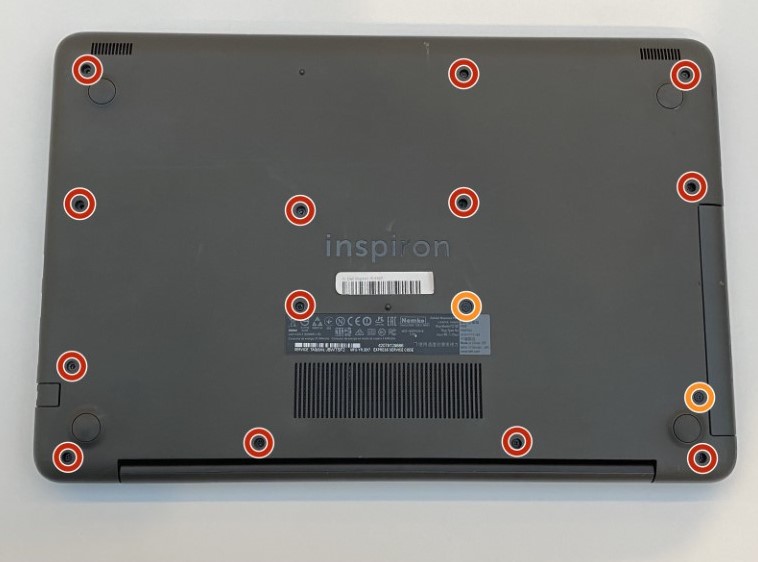

- سیزده پیچ 8.5 میلی متری را از قاب پشت لپ تاپ باز کنید. (دایره قرمز)

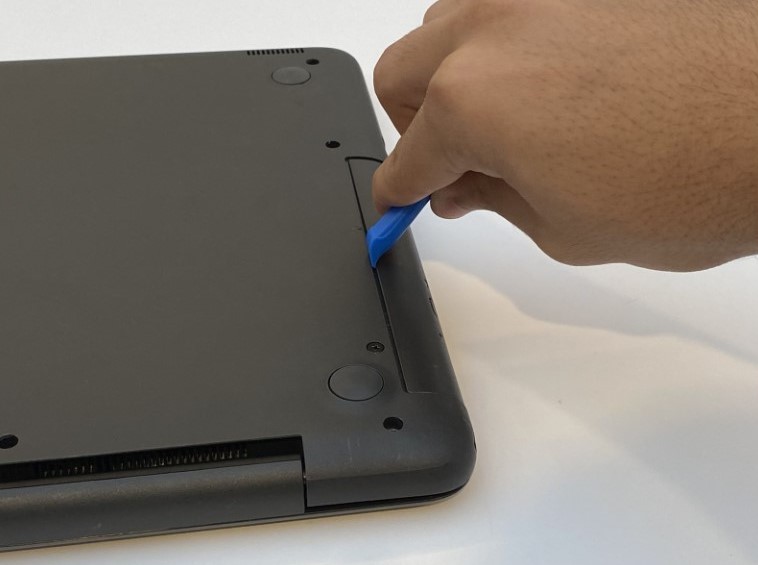

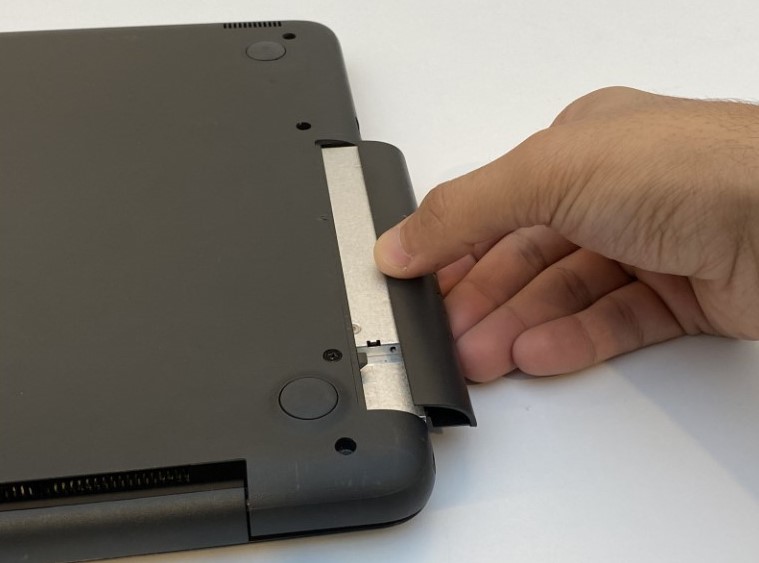

- دو پیچ 3.2 میلی متری را بردارید و درایو DVD را از لپ تاپ خارج کنید. (دایره نارنجی)

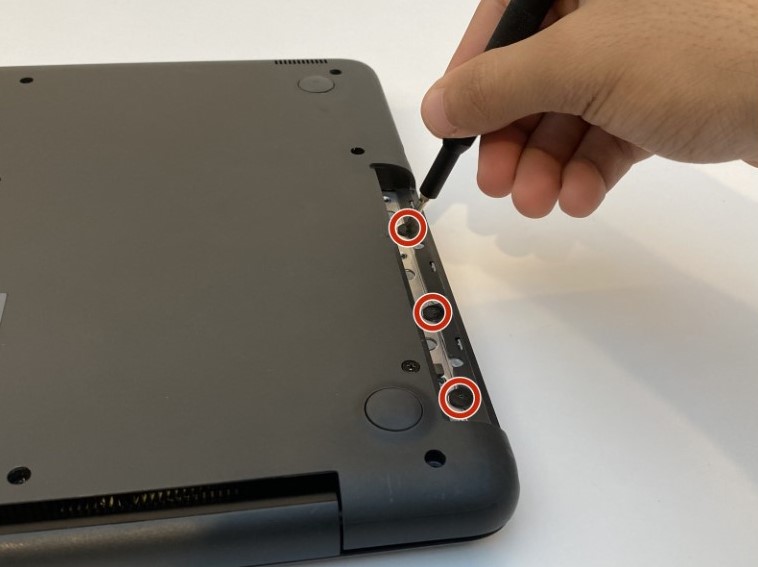

- سه پیچ 2.3 میلی متری زیر درایو سی دی را باز کنید.

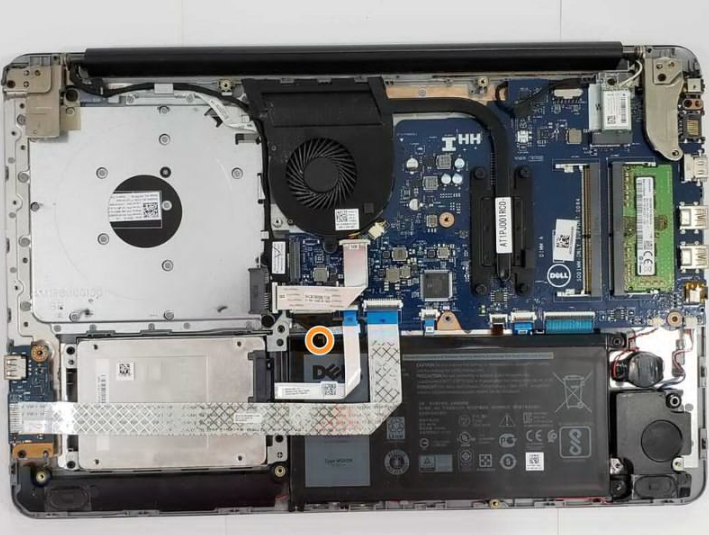

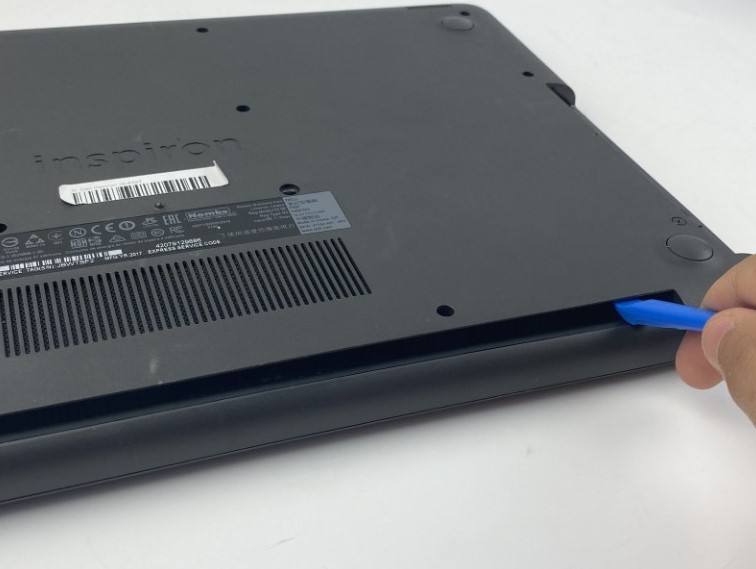

- درب پشتی لپ تاپ را با استفاده از ابزار باز کن باز کنید.

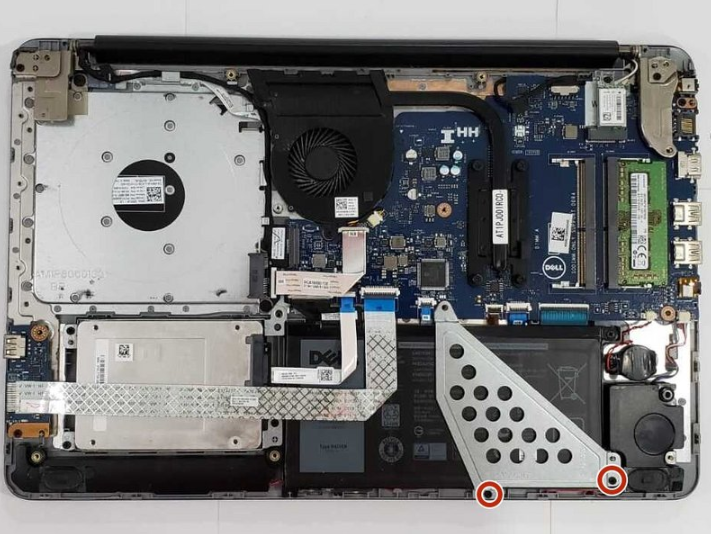

- دو پیچ براکت فلزی باتری را باز کنید.
- پیچ متصل به باتری لپ تاپ را باز کنید.

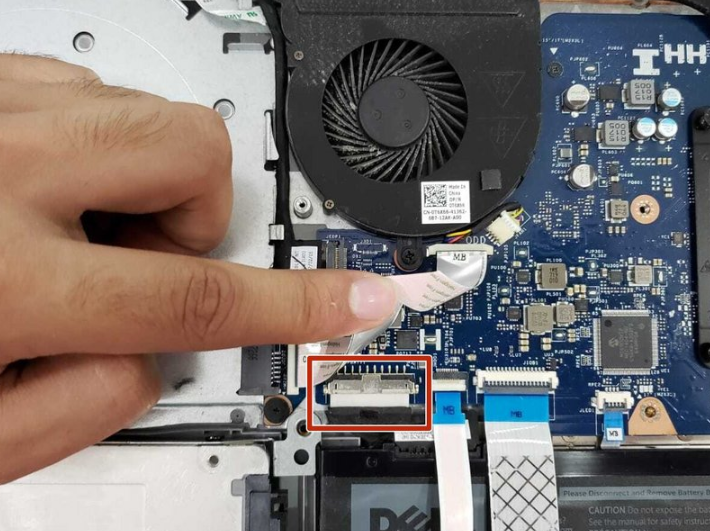

- کابل اتصال باتری لپ تاپ را با کشیدن آن به بیرون جدا کنید.

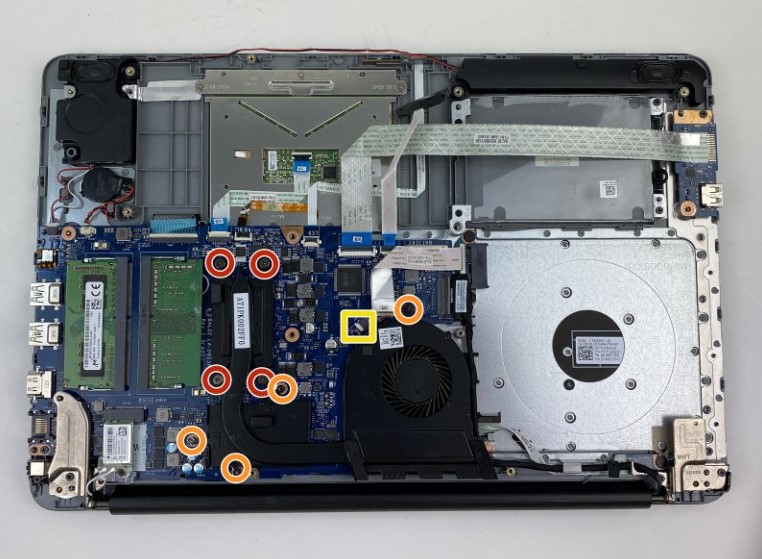

- چهار پیچ M2.5x5mm را از فن جدا کنید. (دایره های قرمز)
- چهار پیچ هیت سینک که روی CPU قرار دارند را فقط شل کنید، زیرا پیچ ها به بدنه متصل هستند و جدا نمیشوند.
- چهار پیچ دیگر را باز کنید. (دایره نارنجی)
- فلت فن را با استفاده از ابزار باز کننده به آرامی از مادربرد جدا کنید. (مربع زرد)

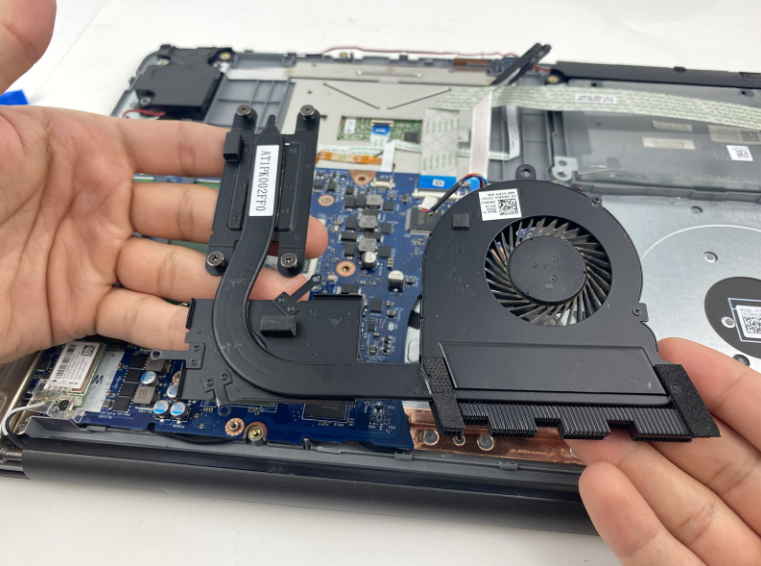

- فن و اجزای آن را بلند کرده و خارج کنید.

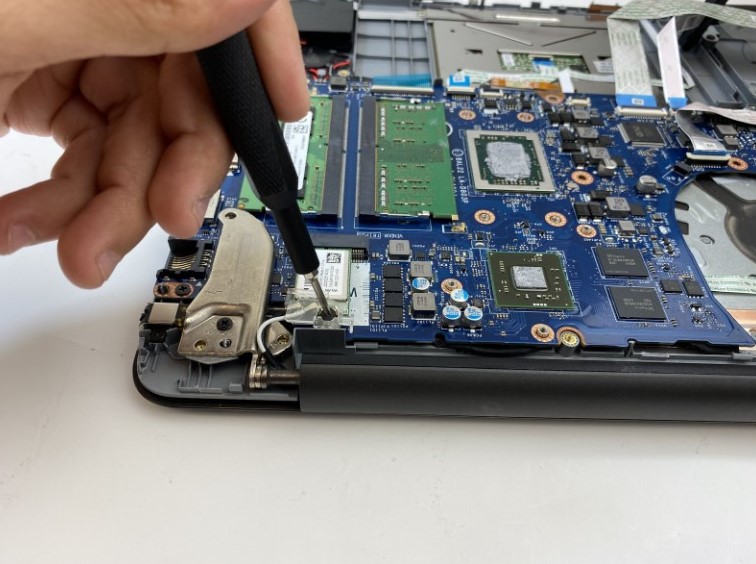

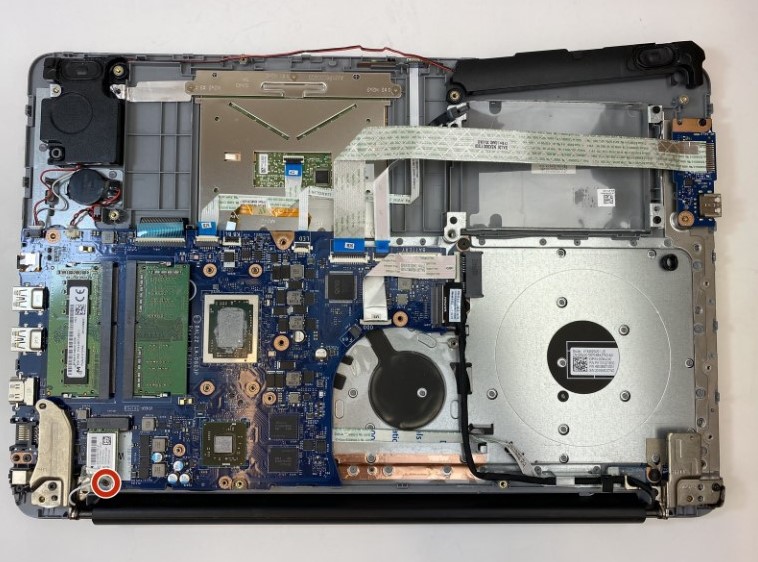

- یک پیچ M2x3mm را از براکت نگهدارنده وایرلس، جدا کنید.

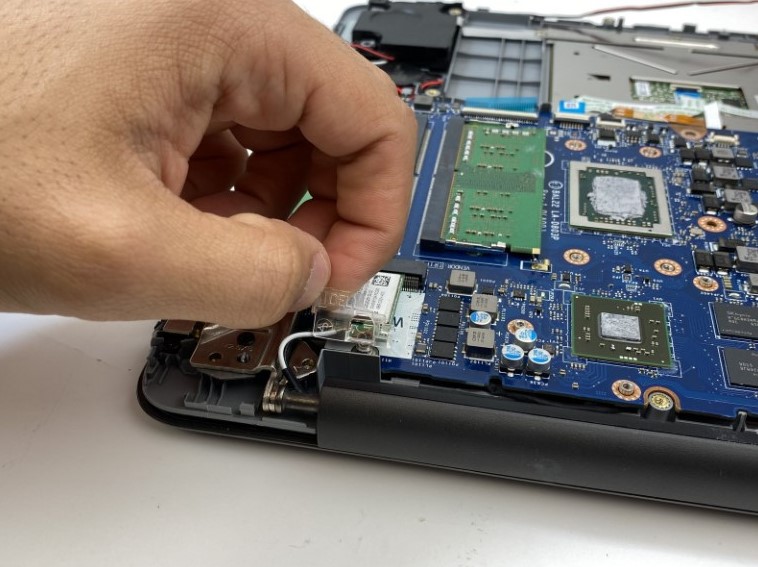

- براکت را با دست بلند کرده و بردارید.

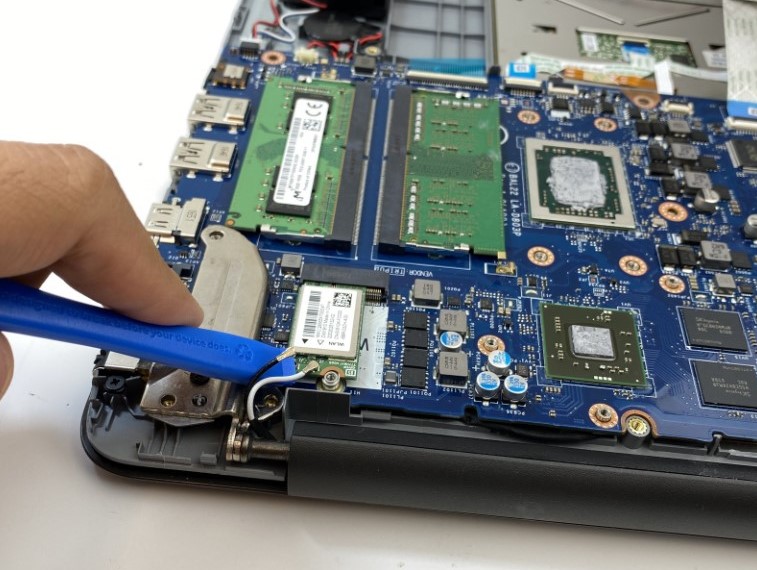

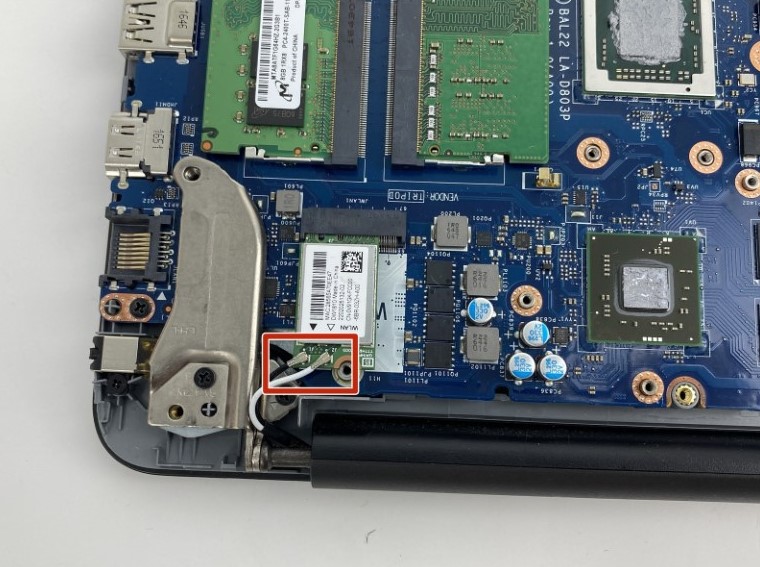

- کابل های آنتن متصل به برد وایرلس را با انگشت یا با استفاده از ابزار، جدا کنید.

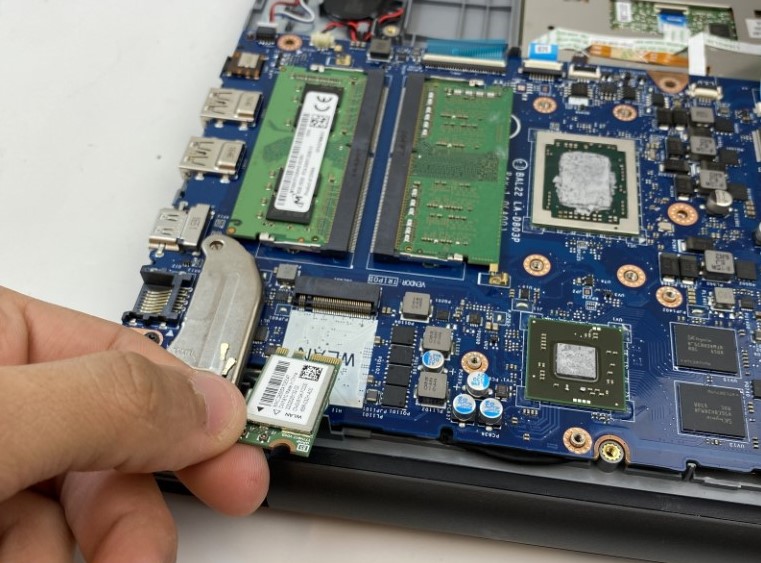

- برد وایرلس را از سوکت خارج کرده و با دست بلند کرده و جدا کنید.

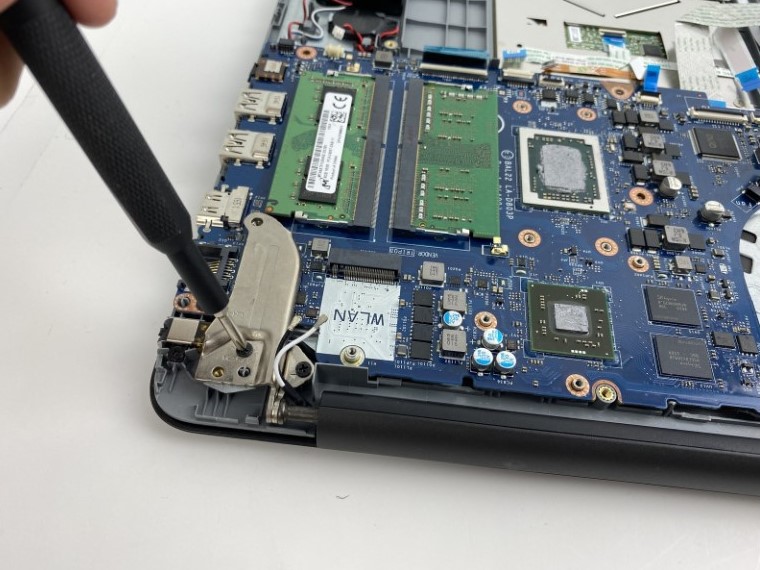

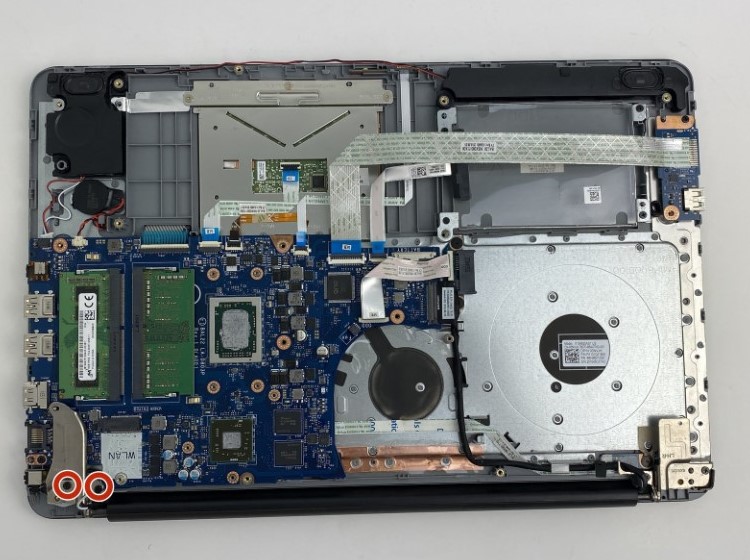

- دو پیچ M2.5x5mm را که لولا را نگه میدارند، باز کنید.

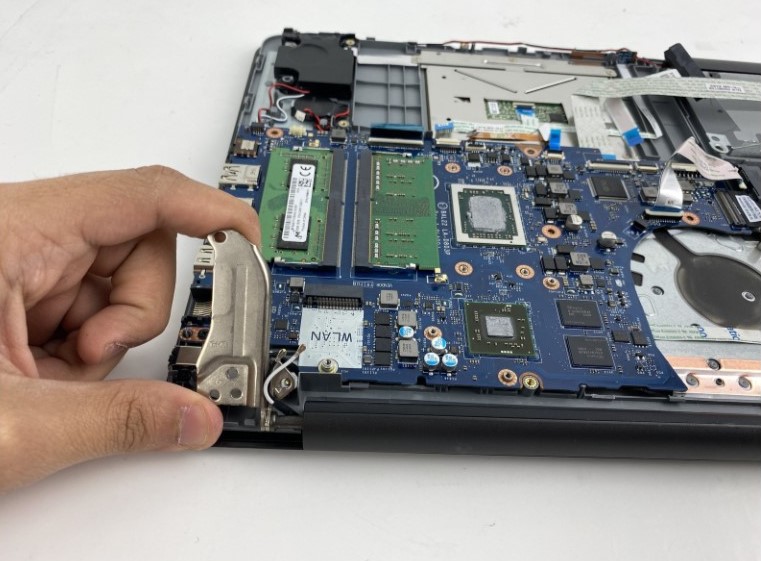

- لولا را با دست بلند کنید تا از مادربرد جدا شود.

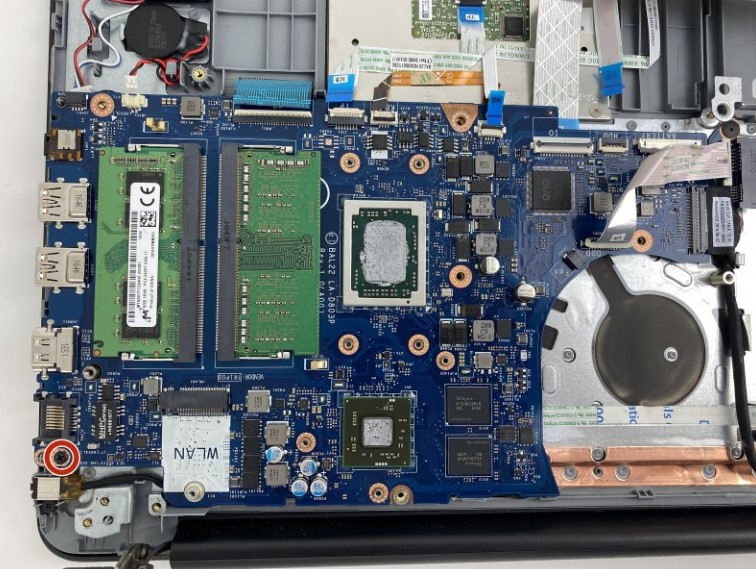

- یک پیچ M2.5x5 را که مادربرد را نگه می دارد، باز کنید.

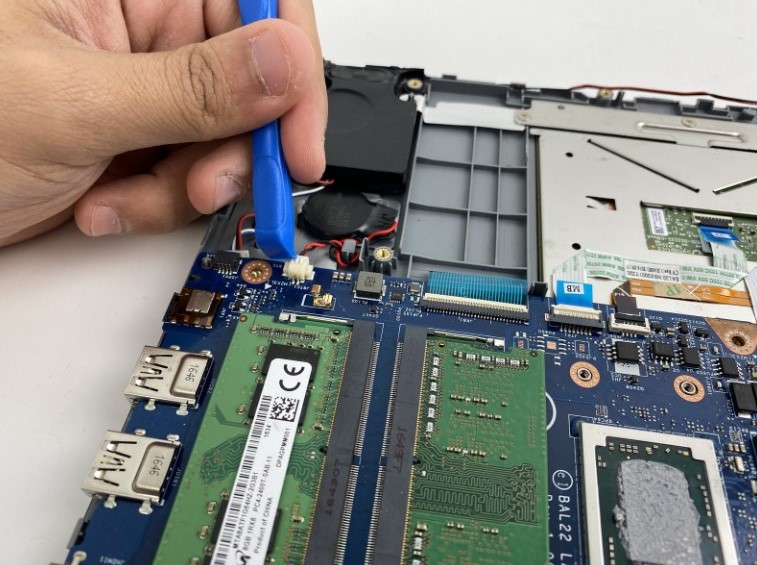

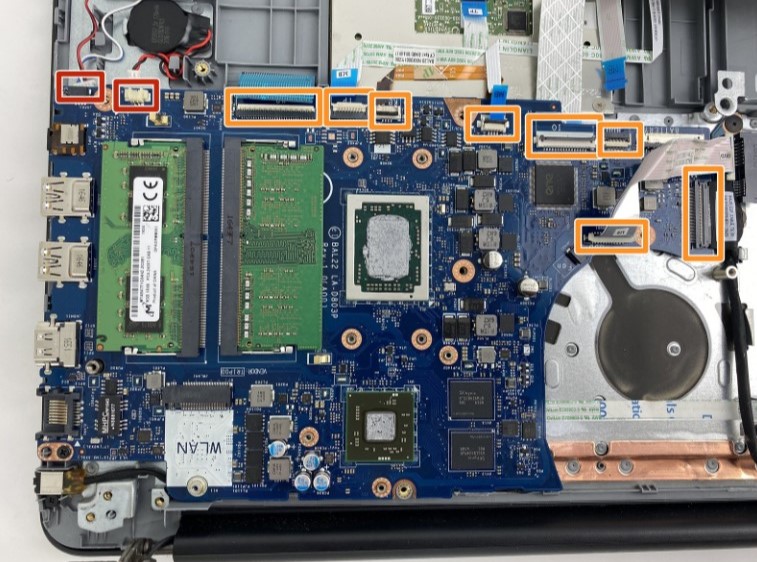

- دو کابل متصل به مادربرد را با استفاده از ابزار باز کننده پلاستیکی جدا کنید. (مربع قرمز)
- قفل سوکت ها را به سمت بالا بکشید و باز کنید. (مربع نارنجی)
هشدار: مراقب باشید قبل از باز شدن کامل قفل سوکت، فلت را بیرون نکشید.

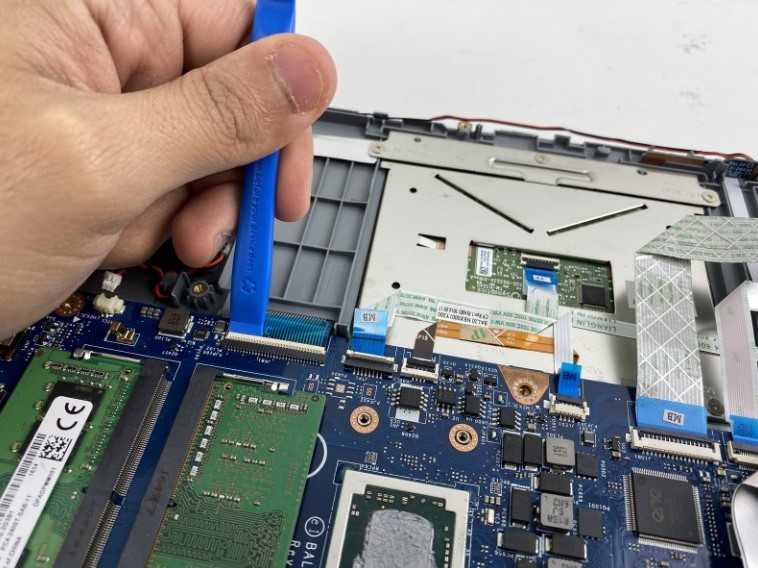

- با ابزار قسمت پلاستیکی فلت را به عقب فشار دهید تا از سوکت خارج شود.

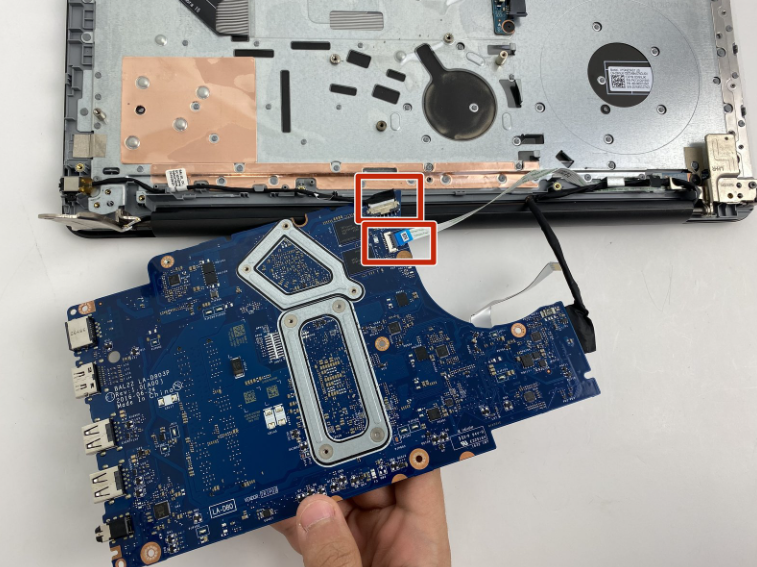

- مادربرد را به آرامی بالا بیاورید. زیرا هنوز چند فلت دارد که باید از پایین جدا شوند.

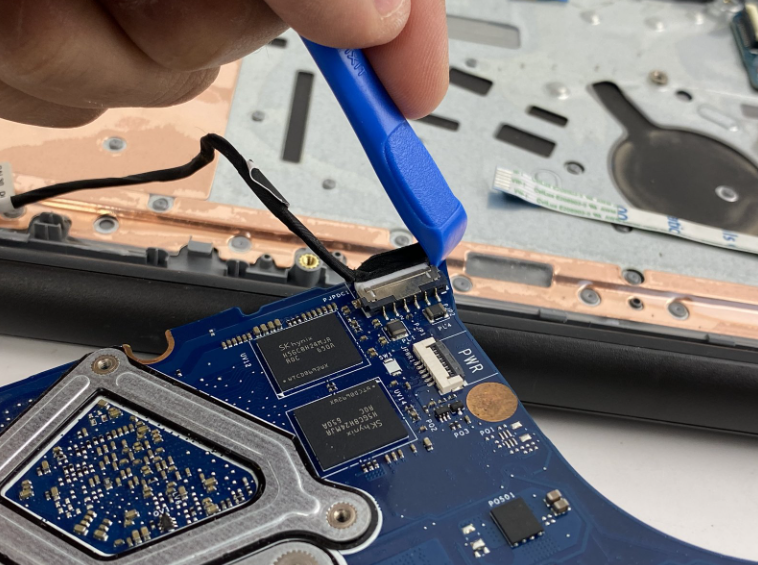

- قفل سوکت ها را باز کنید و فلت ها را جدا کنید.
- فلت را با ابزار از سوکت خارج کنید.

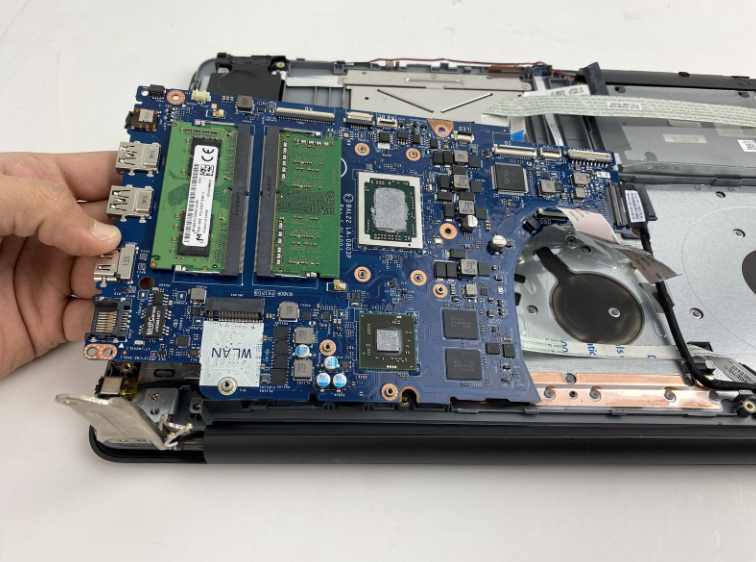

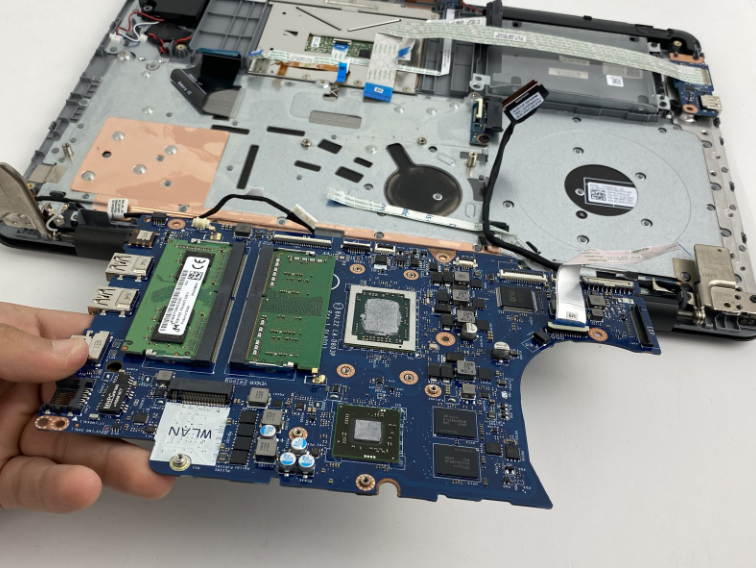

- مادربرد را بلند کرده و خارج کنید.
- حالا میتوانید برای تعمیر یا تعویض مادربرد اقدام نمایید.
