مادربرد لپ تاپ دل اینسپایرون Dell Inspiron 3521
دانلود شماتیک دل 3521
شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل 3521 کلیک نمایید.
پسورد باز کردن فایل: iranfso.com
مادربرد دل 3521
مادربرد DELL INSPIRON 3521 اصلی ترین بخش یک لپتاب به حساب می آید و یکی از وظایف اصلی آن ارتباط با قسمت های دیگر می باشد و ایجاد هرگونه نقص در مادربرد باعث اختلال در عملکرد نوت بوک میگردد.
انواع سی پی یو مادربرد دل 3521
مادربرد DELL 3521 در دو مدل GM و PM تولید شده که مدل گرافیک دار آن AMD میباشد.
در صورتی که مدل گرافیک دار مادربرد DELL 3521 موجود نباشد شما میتوانید مدل GM آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای تبدیل مدل PM به جای GM حتما لازم است هیت سینک آن تعویض شود ، ولی برای تبدیل مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.
آموزش تعویض مادربرد لپ تاپ Dell Inspiron 3521
در این راهنما مراحل تعویض مادربرد Dell Inspiron 3521 به شما آموزش داده میشود.
- آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
- دستگاه را به پشت برگردانید.

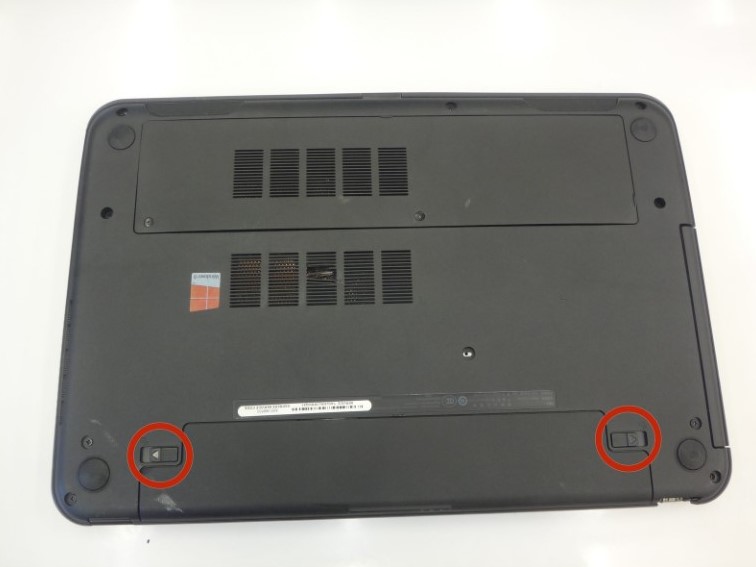

- چفت ها را به سمت بیرون لپ تاپ بکشید تا قفل باتری باز شود.

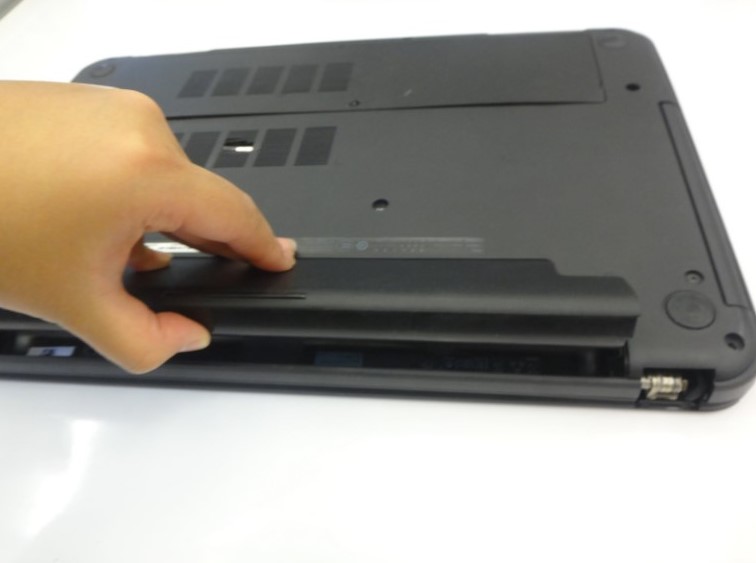

باتری را به کمک زبانه روی آن، سمت بالا بکشید.

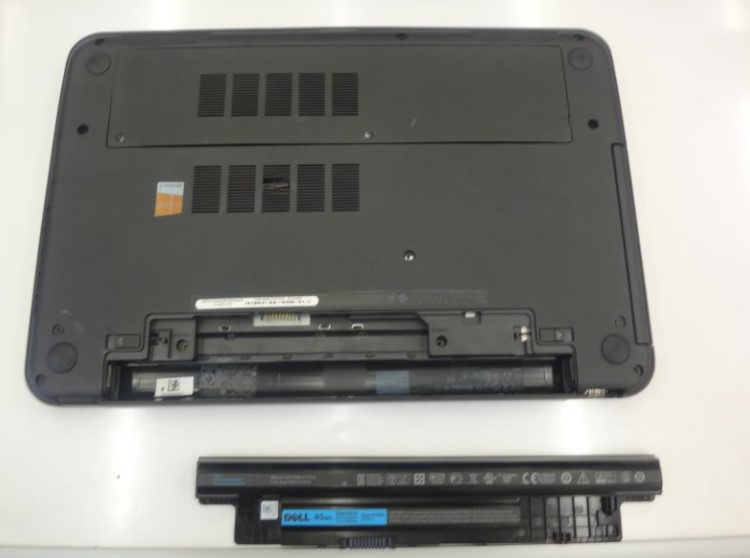

- باتری را از لپ تاپ خارج کنید.

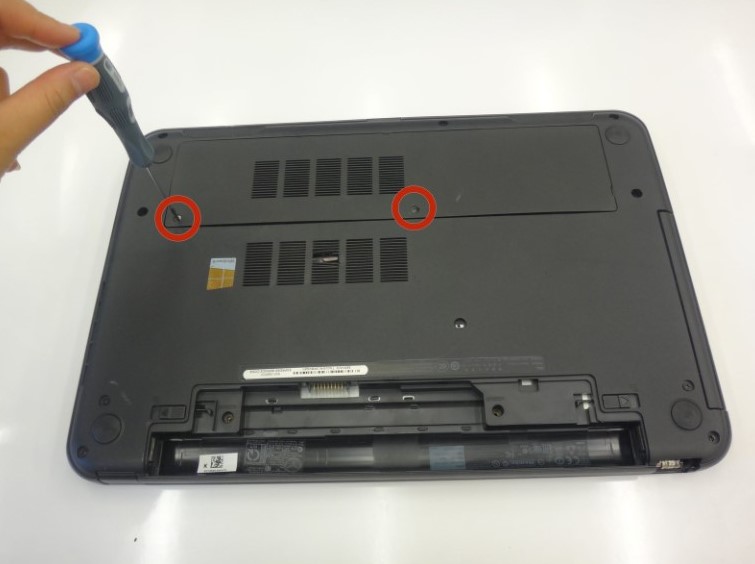

- دو پیچی که درب رم و هارد را میبندد، باز کنید.

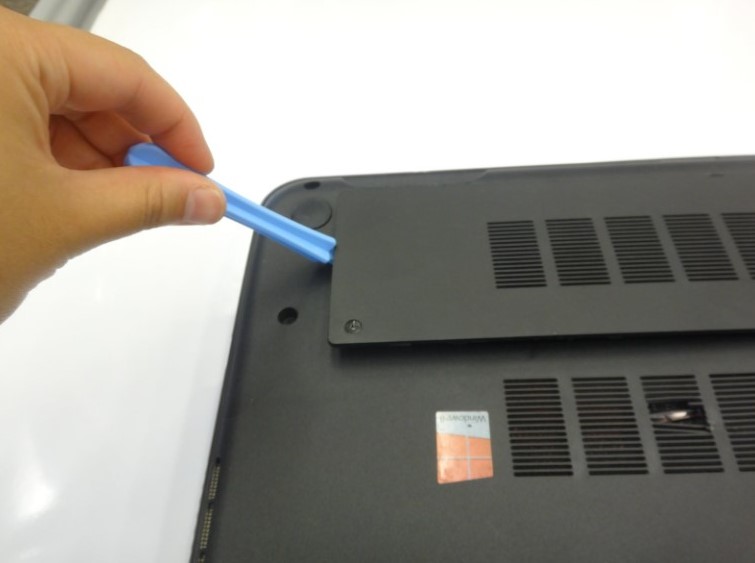

- با استفاده از اسپاتول یا پیچ گوشتی سرتخت، درب را به سمت بالا بکشید.

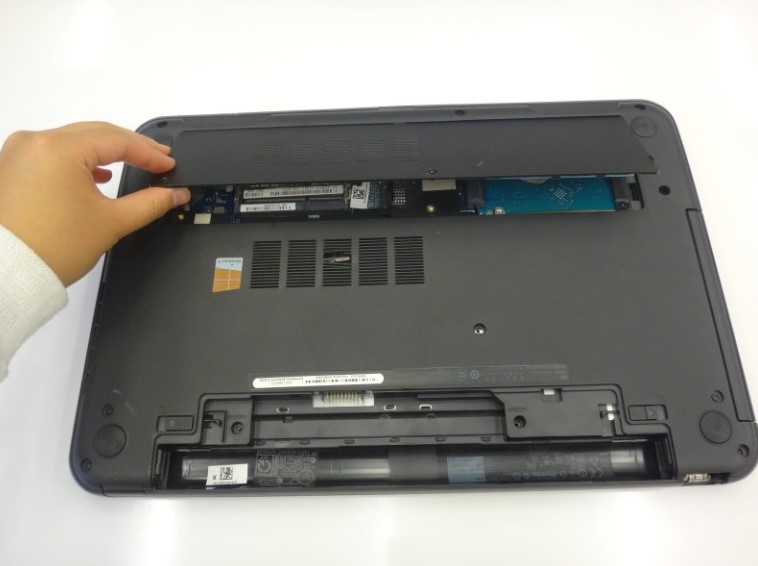

- با استفاده از انگشتان خود، درب دسترسی لپ تاپ را بردارید. رم های لپ تاپ را میبینید.

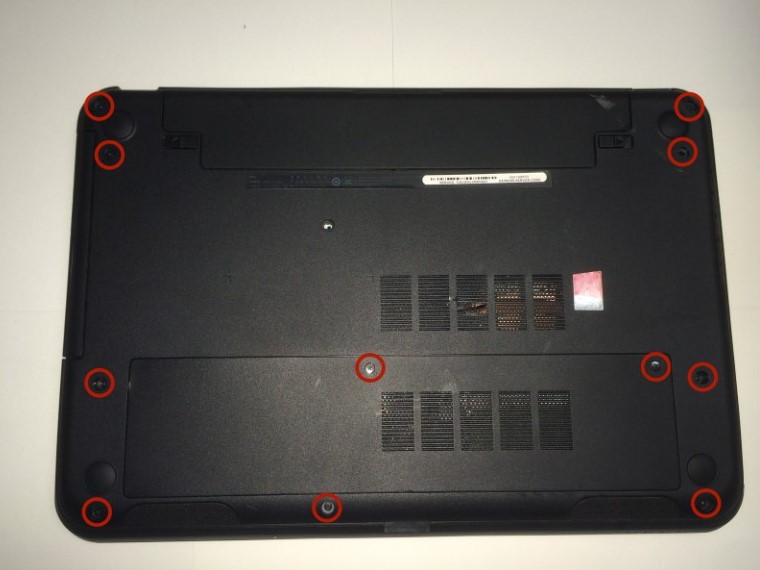

- تمامی پیچهای قاب کف را باز کنید. پیچ های زیر جای باتری را فراموش نکنید.
- لپ تاپ را برگردانید. درب لپ تاپ را باز کنید.

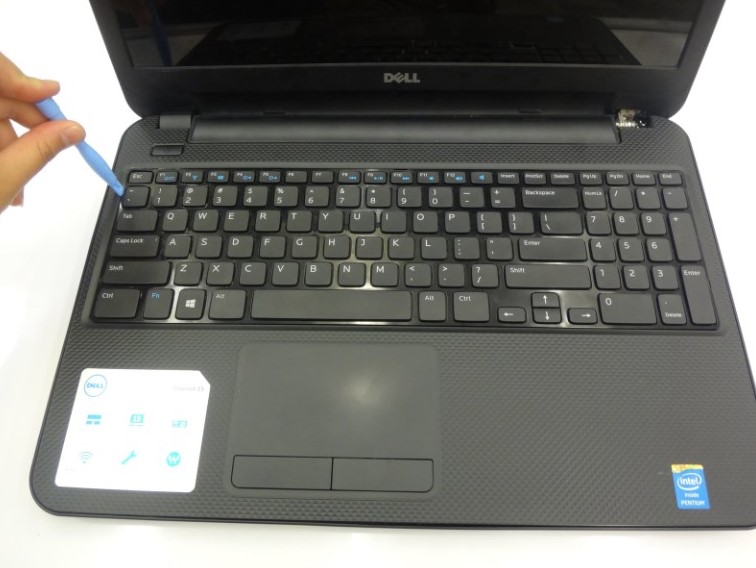

- با استفاده از اسپاتول کیبورد را از قاب لپ تاپ جدا کنید.

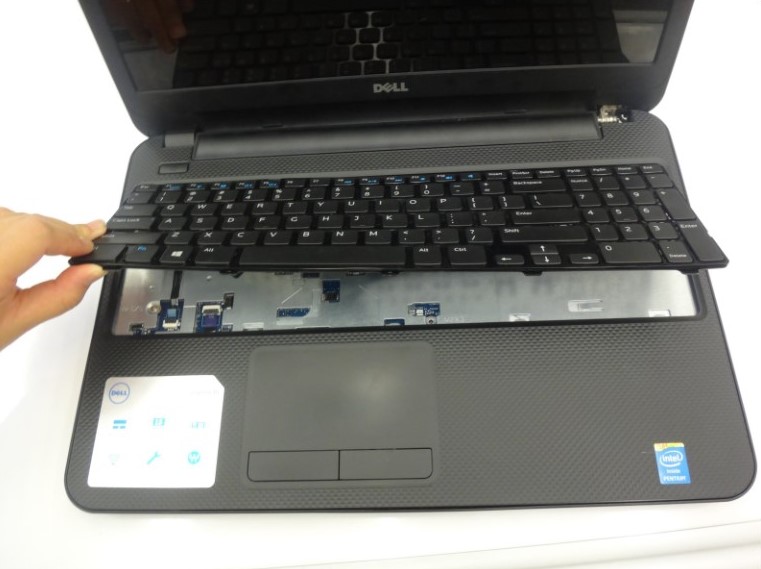

- با انگشتان خود صفحه کلید را از قاب لپ تاپ جدا کنید.
هشدار: سعی نکنید کیبورد را به طور کامل از لپ تاپ جدا کنید چون فلت کیبرد هنوز به مادربرد متصل است و با کشیدن ممکن است آسیب ببیند.

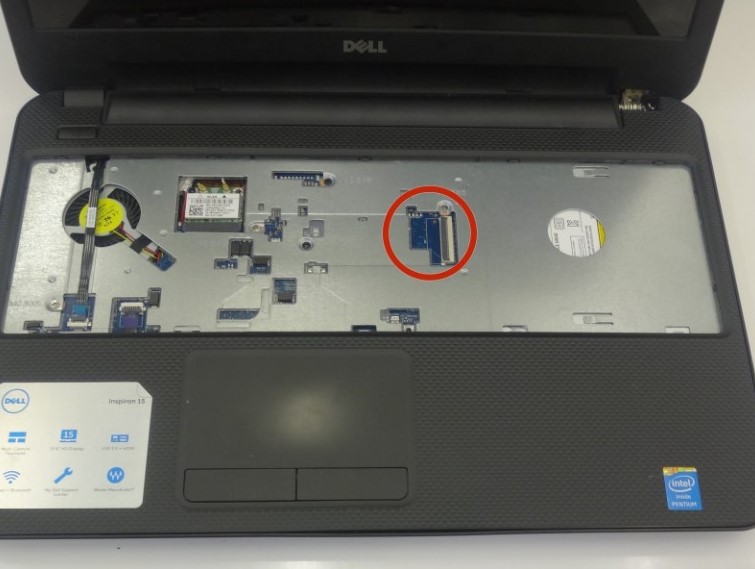

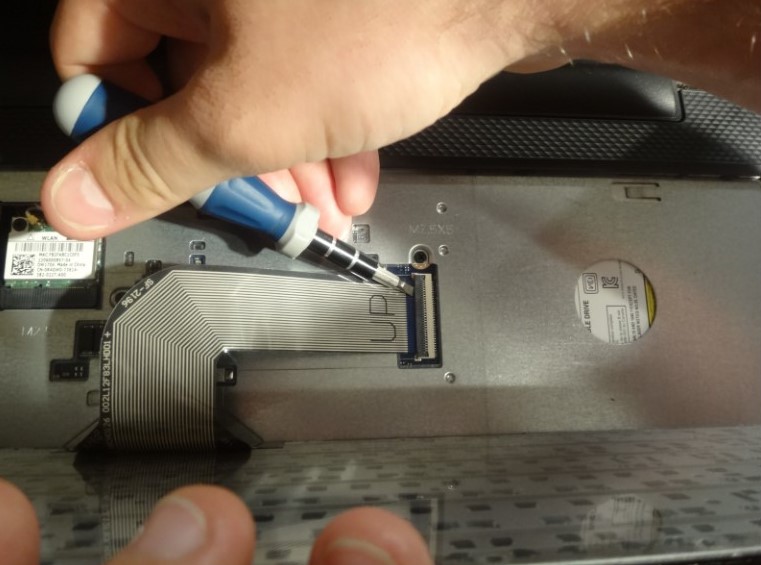

- پلاستیک مشکی رنگ روی سوکت کیبرد را با استفاده از انگشتان یا ابزار بلند کنید تا فلت آزاد شود.

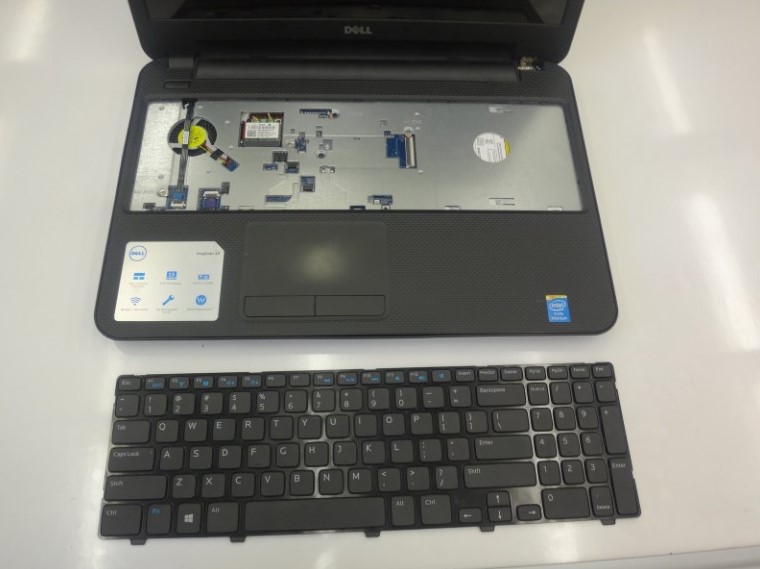

- صفحه کلید را از مادربرد جدا کنید.

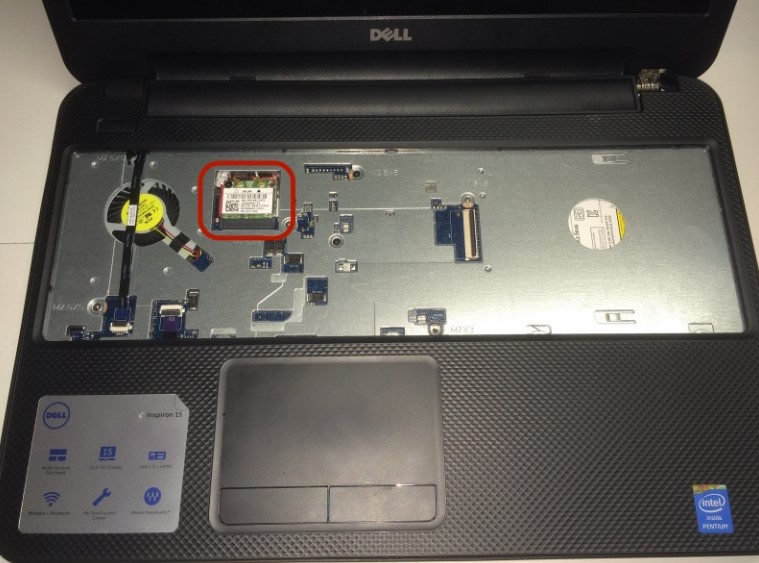

- برد Wifi را که در زیر صفحه کلید است را پیدا کنید.

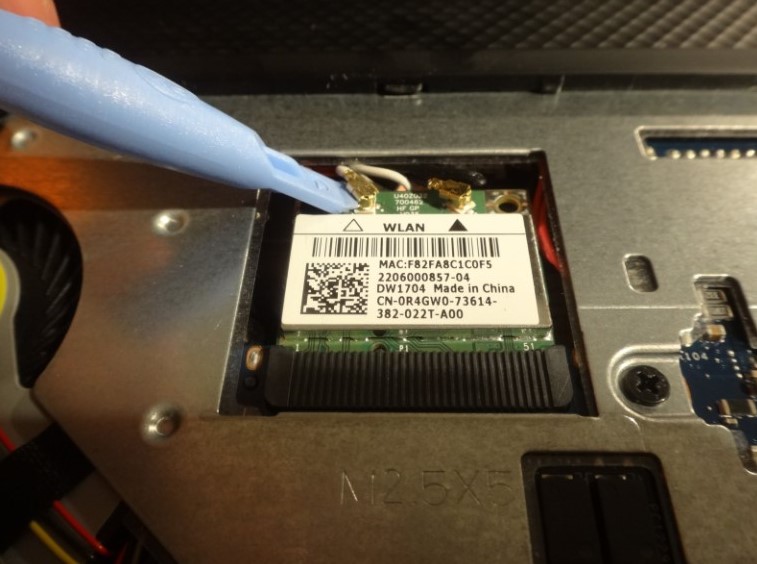

- کابل های آنتن را جدا کنید.

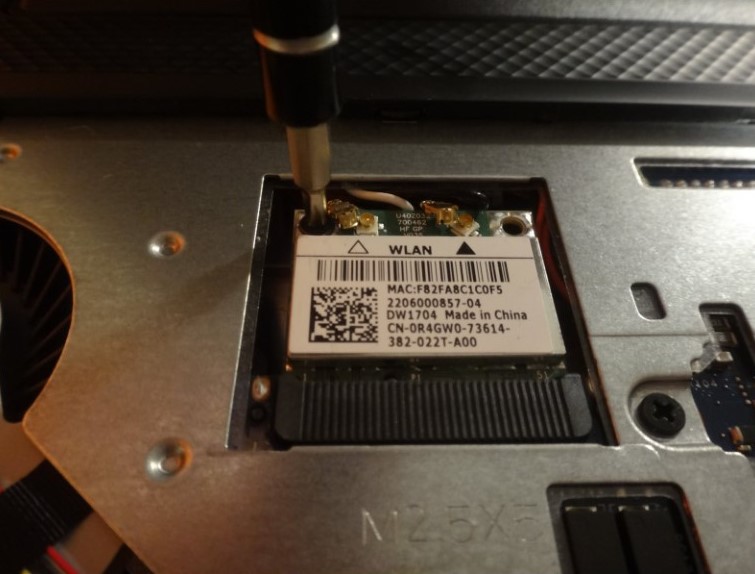

- تک پیچ نگهدارنده کارت بی سیم را باز کنید.
- کارت وایرلس را بردارید.
- تمامی فلت هایی که بین قاب و مادربرد هستند را باید جدا کنید.

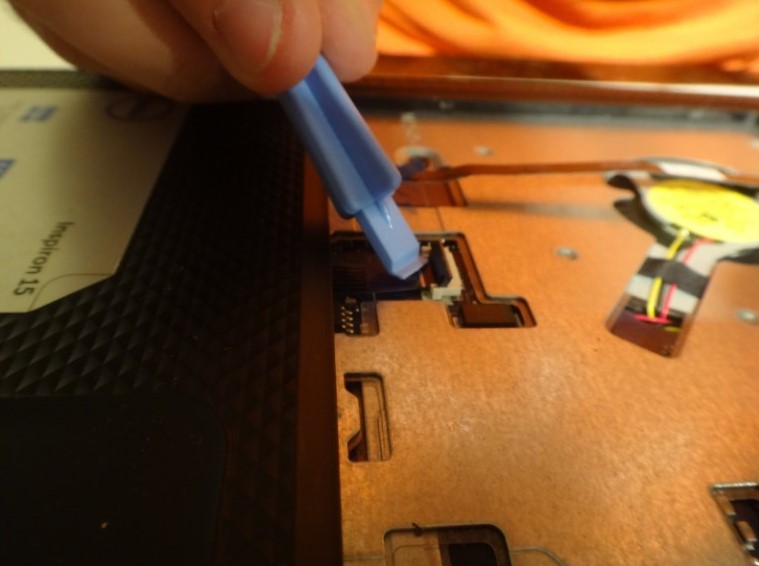

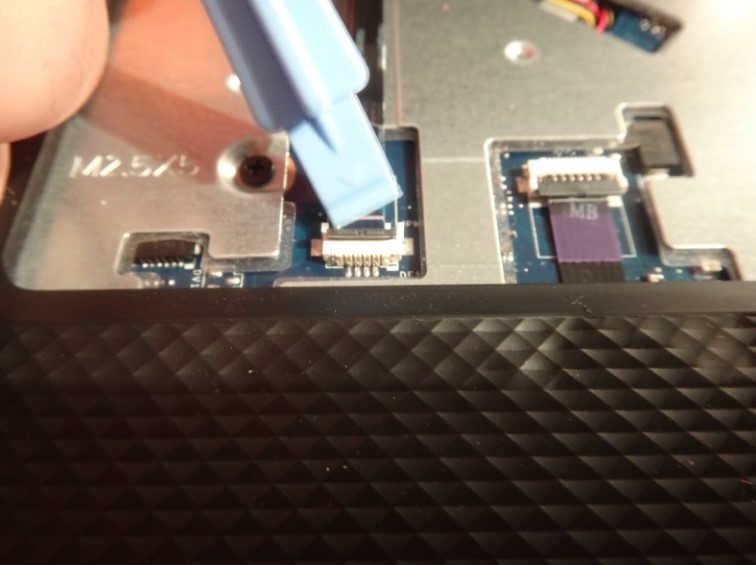

- قفل سوکت ها را باز کنید و فلت ها را از سوکت خارج کنید.
- با استفاده از پیچ گوشتی، چهار پیچ 2.5 در 5 میلی متری و سه پیچ 2 میلی متر در 3 میلی متری زیر صفحه کلید را باز کنید.

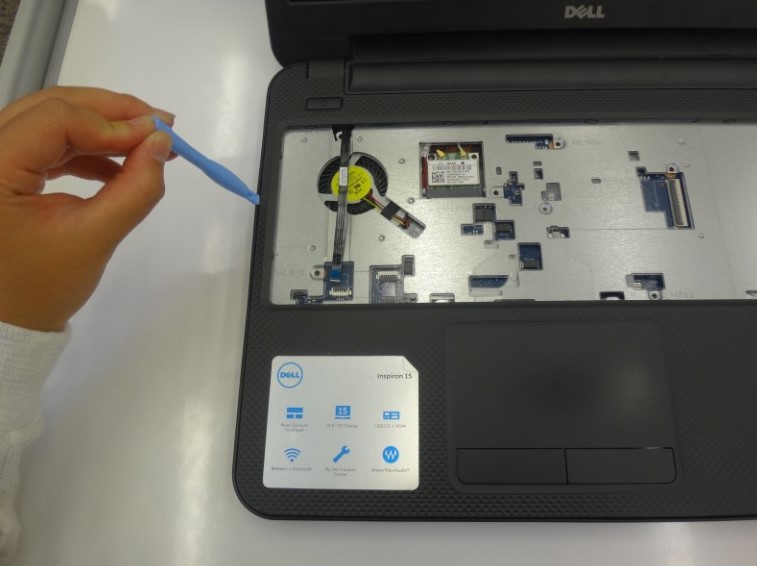

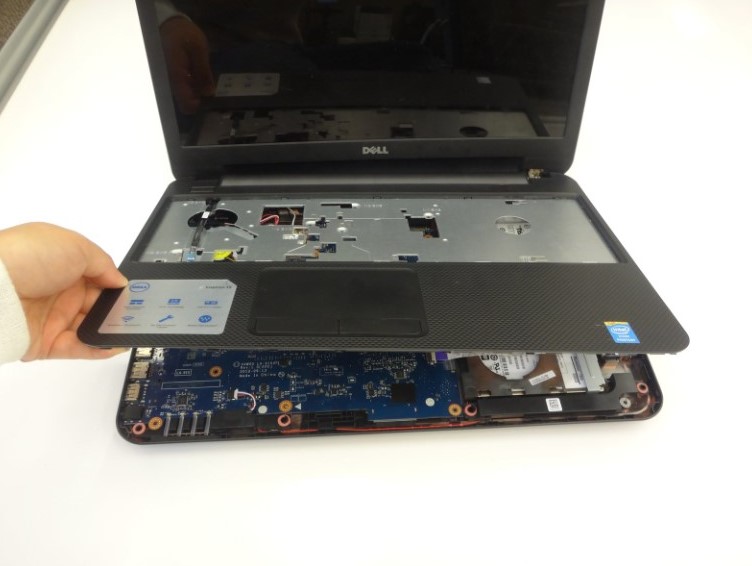

- با استفاده از اسپاتول، قاب های کنار کیبرد و قاب کف را از هم جدا کنید.

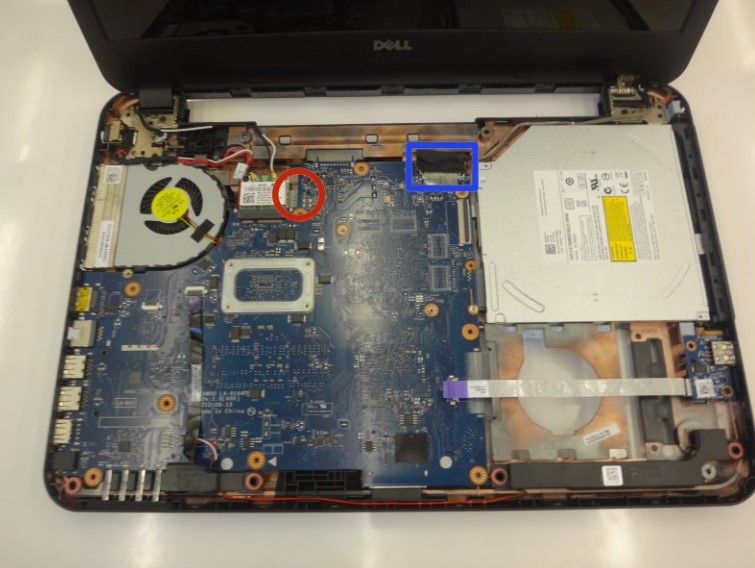

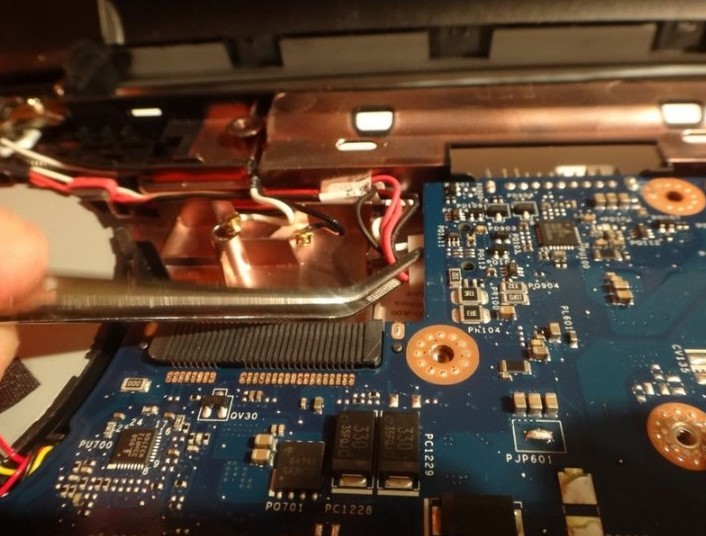

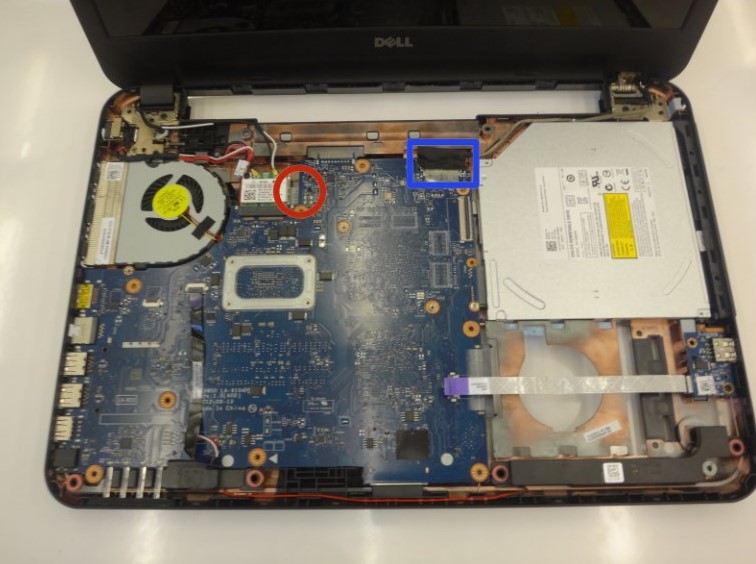

- ابتدا فلت جک را از سوکت روی مادربرد جدا کنید. این کار را میتوانید با پنس انجام دهید.
نکته: برای این کار حتما باید برد وایرلس از سوکت خارج شود تا به سوکت برق دسترسی داشته باشید.
- دوم، کابل LCD واقع در مرکز بالایی لپ تاپ را بردارید. به این صورت که لیبل پلاستیکی روی فلت را جدا کرده و فلت را به آرامی کمی به عقب بکشید تا از سوکت خارج شود.

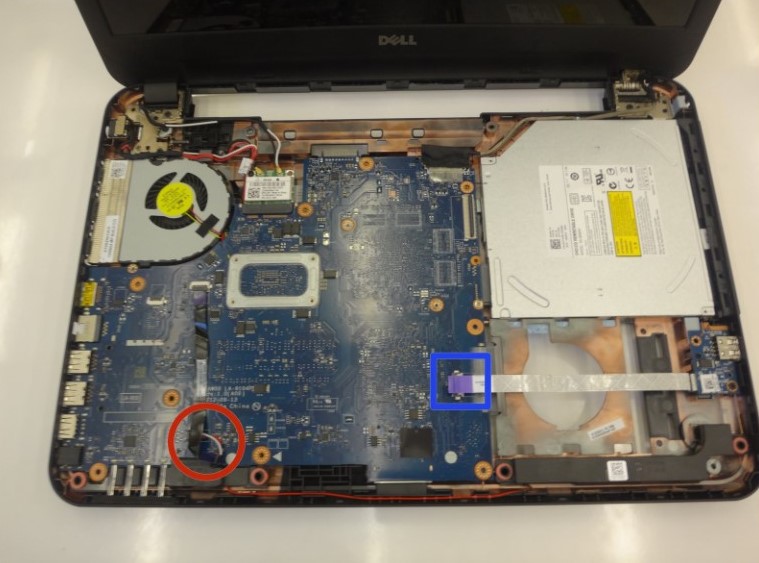

- کابلهای بلندگو را با استفاده از پنس یا انگشتان خود جدا کنید.

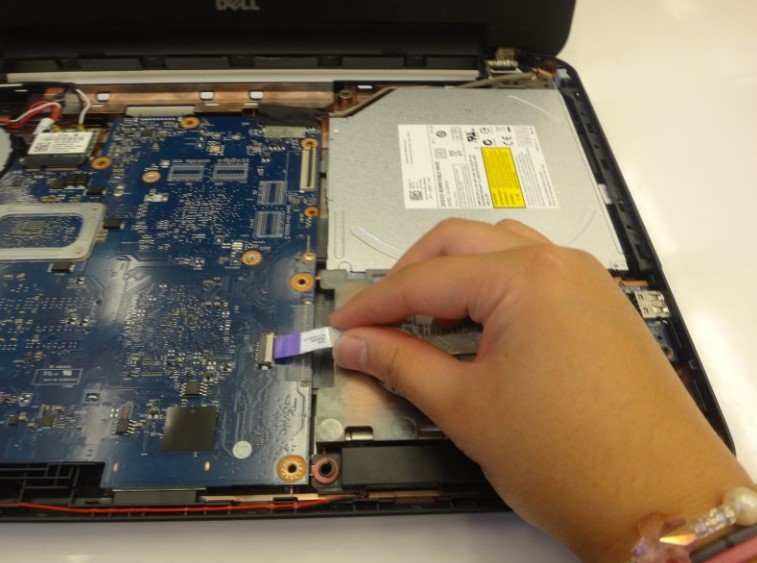

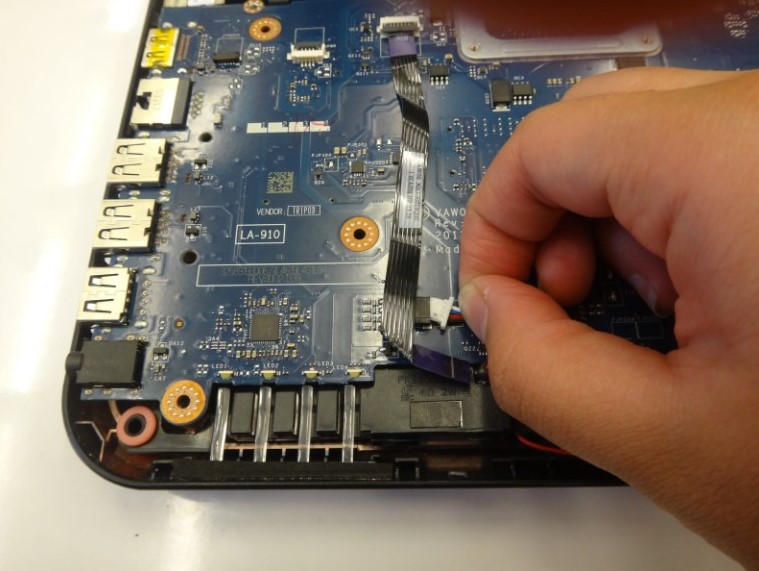

- فلت ها را مطابق تصویر، با باز کردن قفل سوکت آنها و خارج کردن فلت ها از داخل سوکت از مادربرد جدا کنید.

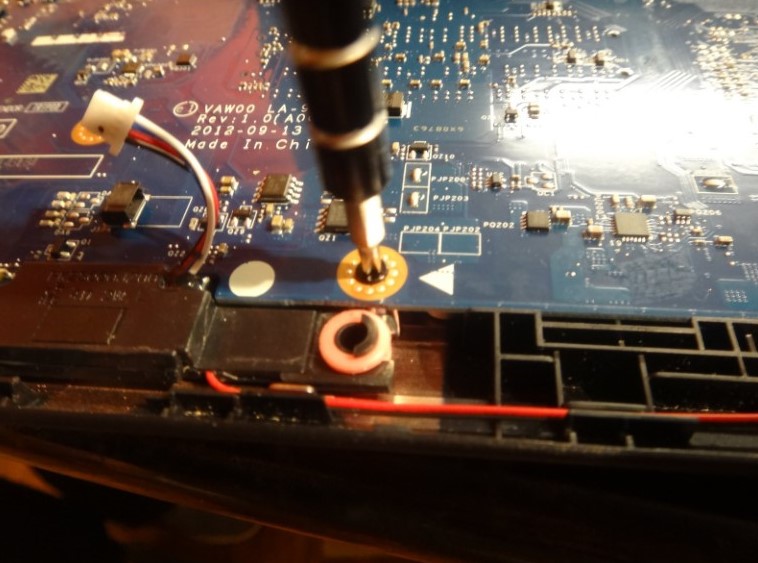

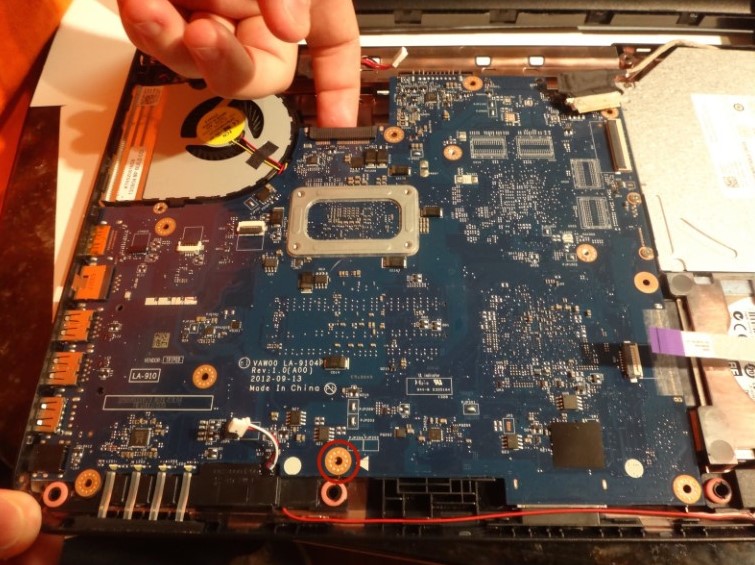

- با استفاده از پیچ گوشتی، پیچ های مادربرد را از قاب لپ تاپ باز کنید.
- سپس با انگشتان خود مادربرد را از لپ تاپ جدا کنید.
- حالا میتوانید مادربرد جدید را جایگزین نمایید.
نکات تعویض مادربرد دل 3521
نکته مهم در مورد تعویض مادربرد دل 3521 حتما از باتری بایاس سالم (3.3) ولت استفاده شود در غیر اینصورت دستگاه تصویر نمی دهد.
نکته: شما میتوانید مدل مادربرد 3521 را با مدل مادربرد دل اینسپایرون 5521 جایگزین کنید.
نکات خرید ال ای دی دل
نکته : ال سی دی هایی که با مادربرد دل 3521 سازگار می باشد از سه مدل LED SLIM 15.6 40PIN HD ، LED SLIM 15.6 40PIN FHD و LED SLIM 15.6 40PIN TOUCH میباشد.
در صورت اطمینان از سالم بودن باطری و جک برق و آداپتور اورجینال، از شناسایی آداپتور داخل محیط بایاس مطمئن شوید. در غیر اینصورت مشکل از مادربرد میباشد.
1- ابندا باطری بایاس چک شود که *حتما* 3.3 ولت باشد. 2- رم چک شود. 3- از CRT تصویر گرفته شود اگر تصویر داشت، فلت و ال ای دی بررسی شود.
بوق2: مشکل رم بوق3: قطعات جانبی مانند کیبورد و.... بوق 4: مشکل رم بوق5: باتری بایاس بوق7: CPU بوق 8: فلت- LED
به دلیل اینکه cpu های دستگاه دل 3521، onboard میباشند، میتوان با i7، i5، i3 و... جابجا کرد.
دستگاه دل 3521 با دستگاه دل5521 مشابه یکدیگر میباشند و قابل جایگزینی هستند اما 5721 مشابه آنها نیست و قابل جابجایی با 3521 و 5521 نمیباشد.
