مادربرد لپ تاپ دل لتیتود Dell Latitude D630
دانلود بردویو دل D630
تفاوت بردویو و شماتیک لپ تاپ ها دراین است که در نقشه ی بردویو علاوه بر مشخص شدن محل قرارگیری قطعات بصورت عدد، میتوانید شکل ظاهری قطعات را مشاهده نمایید. فرمت فایل های بردویو BRD. BV .FZ .BDV . CAD می باشد که تفاوت بین فایل ها بردویو و شماتیک مشخص می شود. یک تعمیرکار حتما هنگام تعمیر لپ تاپ به دنبال فایل بردویو آن می باشد. جهت دانلود رایگان بردیو دل D630 کلیک نمایید.
دانلود شماتیک دل D630
شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل D630 کلیک نمایید.
پسورد باز کردن فایل : iranfso.com

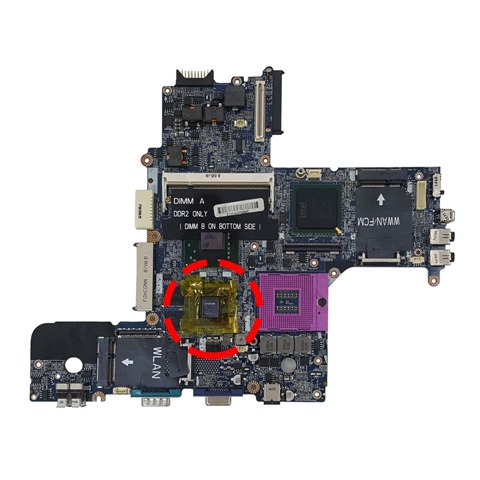

مادربرد دل لتیتود D630
مادربرد DELL LATITUDE D630 یکی از اصلی ترین اجزای سخت افزاری این لپتاپ است. بر روی این مادربرد تمام قطعات مهم یا به صورت مستقیم و یا بوسیله تبدیل ها و برد های تبدیل به مادربرد متصل شده است.
سی پی یو مادربرد دل لتیتود D630
سی پی یو مادربرد لپ تاپ دل لتیتود D630 از نسل CORE 2 DUO می باشد ، و گرافیک آن به دو صورت INTEL (بدون گرافیک ) و GEFORCE (NVIDIA) می باشد.
نکات تعویض مادربرد دل لتیتود D630
در صورتی که مدل PM (با گرافیک) مادربرد نوت بوک دل D630 موجود نباشد ، شما میتوانید مدل GM (بدون گرافیک) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد .
نکته: به نحوه بستن هیت سینک توجه شود و حتما در مادربرد های گرافیک دار روی چیپ گرافیک آن پد مسی گذاشته شود و در مادربرهای بدون گرافیک بر روی چیپ جموبی از پد سیلیکونی استفاده شود.
نکته : این مدل با دل D620 از نظر ظاهر قابها شبیه به هم هستند اما CPU و مادربرد آن ها باهم متفاوت هستند.
نکات خرید ال ای دی دل D630
نکته : ال ای دی هایی که با مادربرد دل D630 سازگار می باشد از مدل LCD 14.1 30PIN ضخیم میباشد که شما می توانید قیمت خرید ال سی دی دل D630 را مشاهده نمایید .
نحوه بستن هیت سینک دل D630

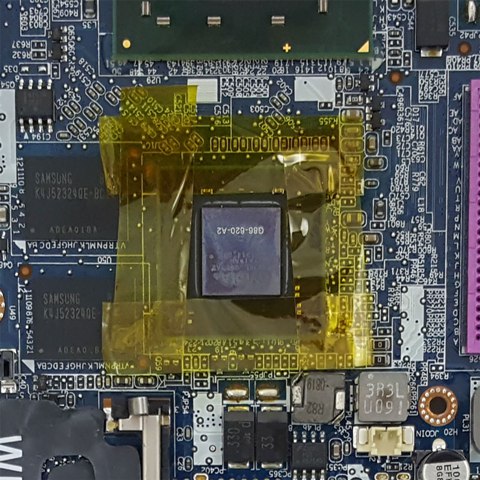

در این مدل مادربرد به دلیل ضعیف بودن چیپ و طراحی نامناسب هیت سینک باید از پد مسی ضخیم برای بستن هیت سینک استفاده کنیم. ابتدا اطراف سرامیک را با چیپ نسوز عایق می کنیم تا اتصالی نشود. به نحوه چسباندن نسوز باید دقت کنیم که روی سرامیک قرار نگیرد.

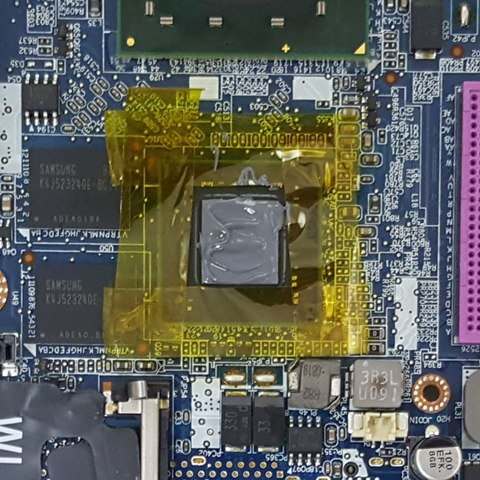

سپس یک لایه خمیر سیلیکون اضافه می کنیم.

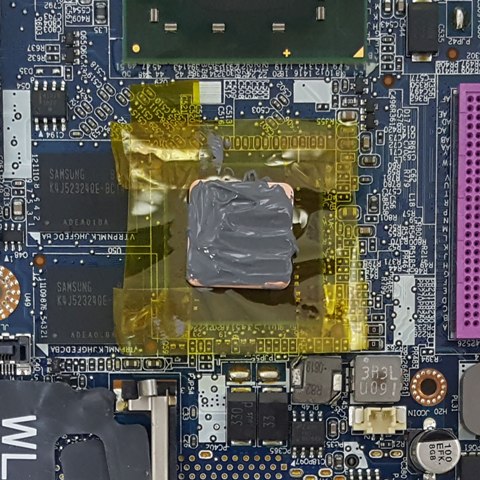

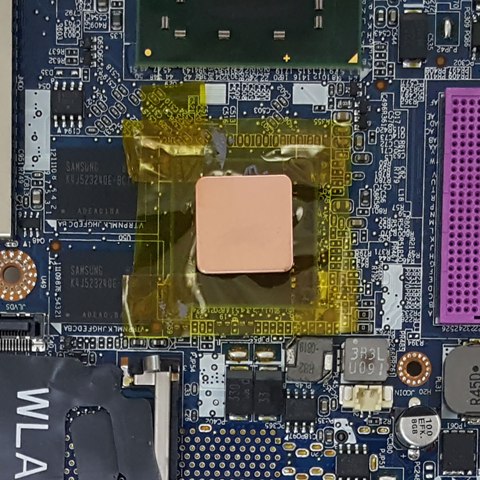

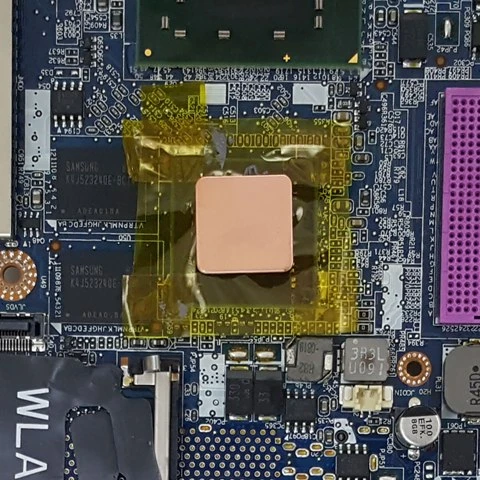

بعد از آن پد سی ضخیم را روی خمیر قرار می دهیم. مجددا یک لایه خمیر سیلیکون اضافه می کنیم و پس از تمیز کردن فن و هیت سینک، هیت سینک را می بندیم.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت وال سی دی بررسي شود در صورت حل نشدن ايراد ، رم و CPU چک شود.
با توجه به شباهت اولیه قاب های دستگاه دل D620 با دستگاه دل D630، اما CPU در دستگاه دل D620 از نوع غیر دلی و در دستگاه دل D630 از نوع دلی میباشد. علاوه بر CPU، قاب C نیز تعویض گردد.
ابتدا کیبورد دستگاه چک شود.
ابتدا فلت، های ولتاژ و LCD چک شود.
در صورت اطمينان از سالم بودن باطري و جک برق و آداپتور اورجينال، از شناسايي آداپتور داخل محيط باياس مطمئن شويد. در غير اينصورت مشکل از مادربرد ميباشد.
