مادربرد لپ تاپ دل لتیتود Dell Latitude D820

دانلود بردویو دل D820

تفاوت بردویو و شماتیک لپ تاپ ها دراین است که در نقشه ی بردویو علاوه بر مشخص شدن محل قرارگیری قطعات بصورت عدد، میتوانید شکل ظاهری قطعات را مشاهده نمایید. فرمت فایل های بردویو BRD. BV .FZ .BDV . CAD می باشد که تفاوت بین فایل ها بردویو و شماتیک مشخص می شود. یک تعمیرکار حتما هنگام تعمیر لپ تاپ به دنبال فایل بردویو آن می باشد. جهت دانلود رایگان بردیو دل D820 کلیک نمایید.

دانلود شماتیک دل D820

شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل D820 کلیک نمایید.

پسورد باز کردن فایل : iranfso.com

مادربرد دل D820

مادربرد DELL LATITUDE D820 مهم ترین قطعه لپتاپ به شمار می آید، در بعضی از نوت بوک ها نقص های موجود به مادربرد آن بستگی دارد و ما با شناسایی قسمت های مختلف این مادربرد می توانیم اختلال به وجود آمده را برطرف نماییم.

سی پی یو مادربرد دل لتیتود D820

سی پی یو مادربرد لپ تاپ دل لتیتود D820 از نسل CORE 2 DUO تولید شده است ، و گرافیک آن از دو نوع GEFORCE (NVIDIA) وINTEL ( بدون گرافیک ) موجود میباشد.

نکات مهم تعویض مادربرد دل D820

در صورتی که مدل PM ( با گرافیک ) مادربرد دل D820 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد.
نکته: این مدل با دل D830 به دلیل تفاوت در CPU و قاب آنها یکسان نمیباشد.

نکته: در مادربردهای گرافیک دار (PM) در دستگاه های دل D820، حداکثر حجم گرافیک 512M میباشد.

نکته: به دلیل طراحی نامناسب هیت سینک دستگاه دل D820، هنگام تعویض مادربرد گرافیک دار از درست بسته شدن هیت سینک مطمئن شوید و حتما از پد مسی بر روی چیپ گرافیک استفاده نمایید و در مادربرد های بدون گرافیک فقط روی چیپ جنوبی پد سیلیکونی باید گذاشته شود.

نکات خرید ال ای دی دل D820

نکته: ال ای دی هایی که با مادربرد دل D820 سازگار می باشد از مدل LCD 15.4 30PIN WXGA ضخیم میباشد که شما می توانید قیمت خرید ال سی دی دل D820 را مشاهده نمایید .

آموزش تعویض مادربرد لپ تاپ Dell Latitude D820

در این راهنما نحوه تعویض مادربرد لپ تاپ دل لتیتود Dell Latitude D820 را به شما آموزش میدهیم.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.

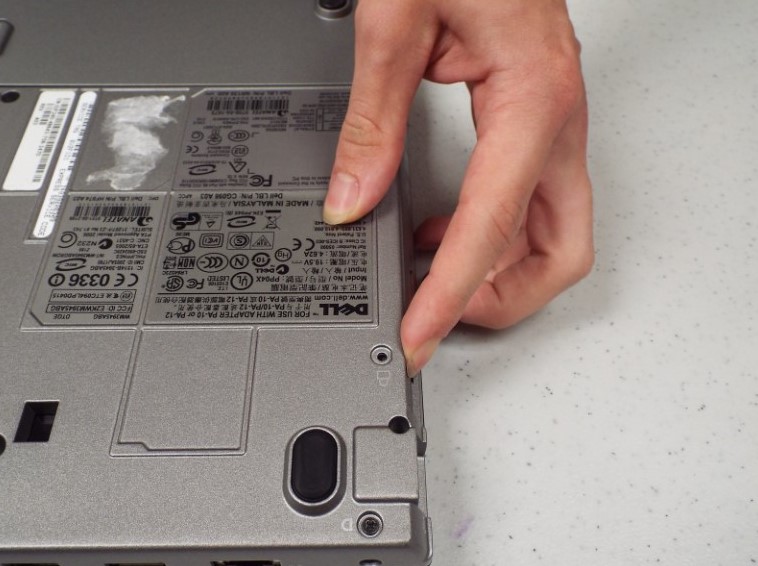

• دستگاه را به پشت برگردانید.

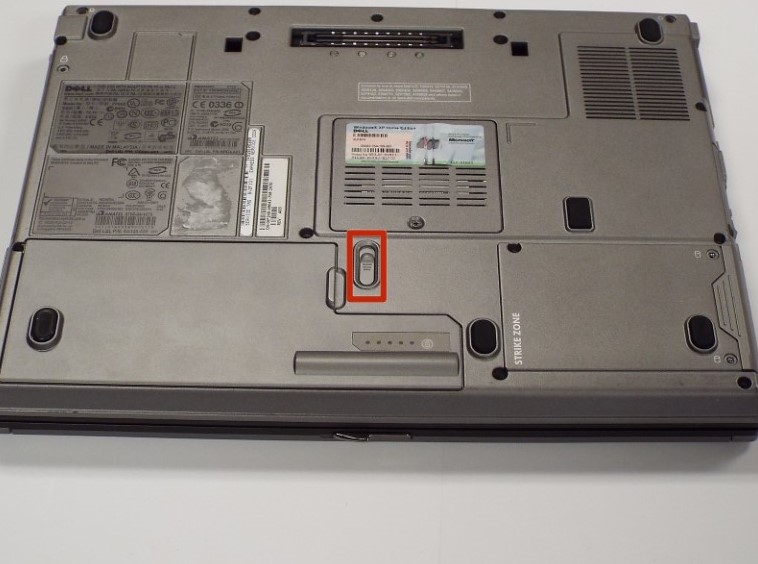

• سوئیچ قفل را حرکت دهید و باتری را به آرامی بلند کنید.

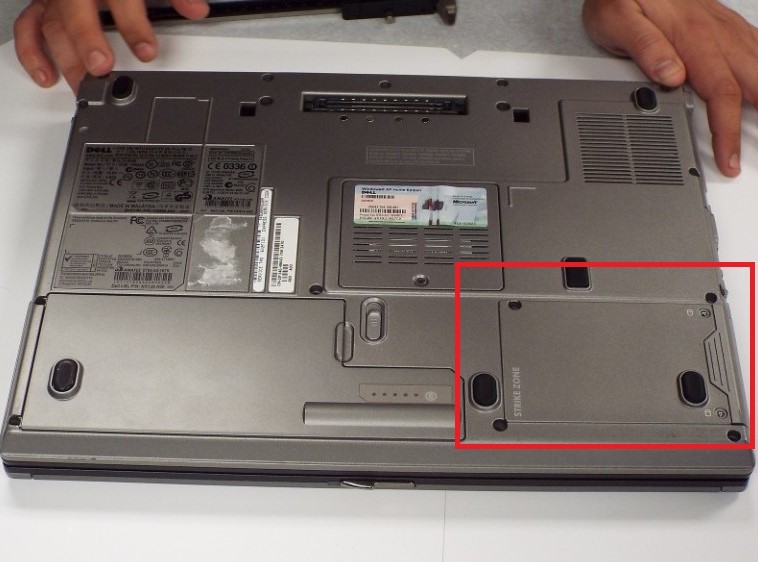

• محل قرارگیری هارد در تصویر مشخص شده است.

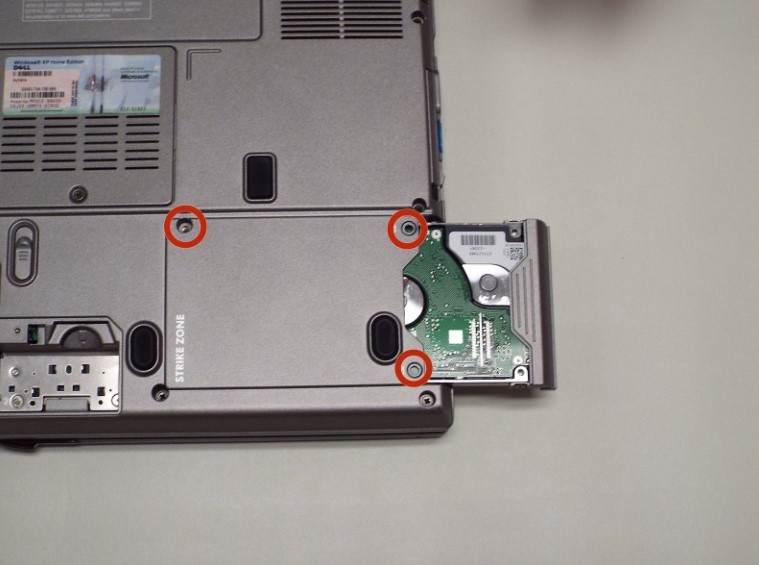

• سه پیچ هارد را باز کنید.
• با کمک پنل هارد، آن را بیرون بکشید.

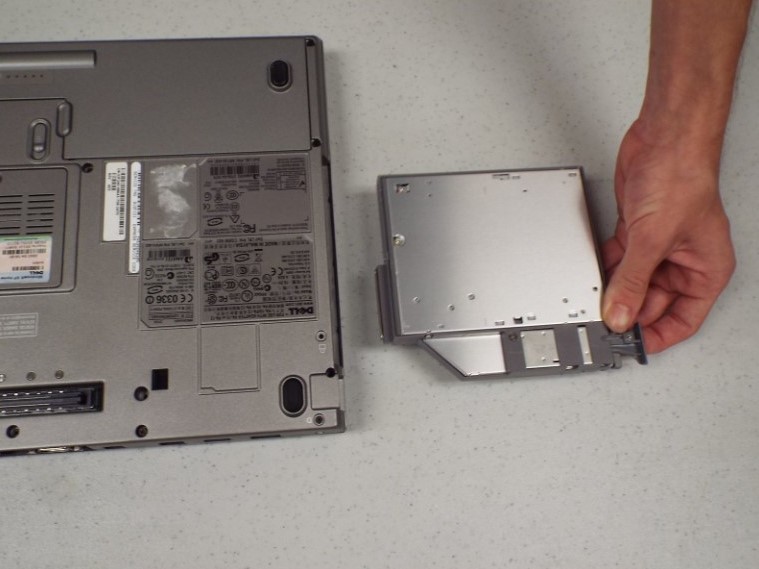

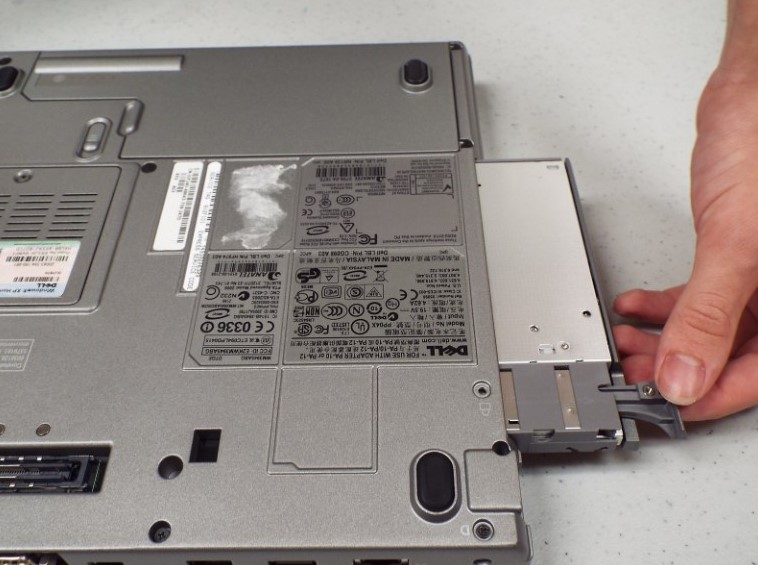

• دکمه درایو را فشار دهید و آن را خارج کنید.

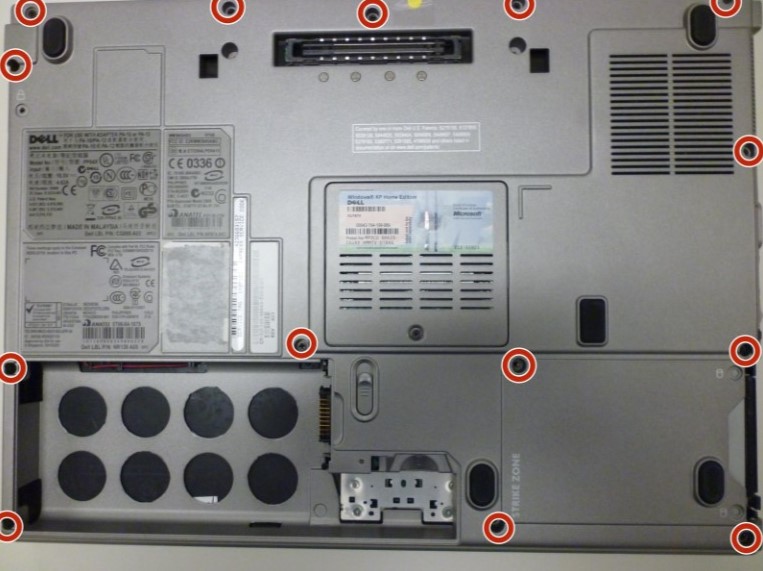

• 14 پیچ مشخص شده را از قاب کف باز کنید.

• درب لپتاپ را باز کنید.

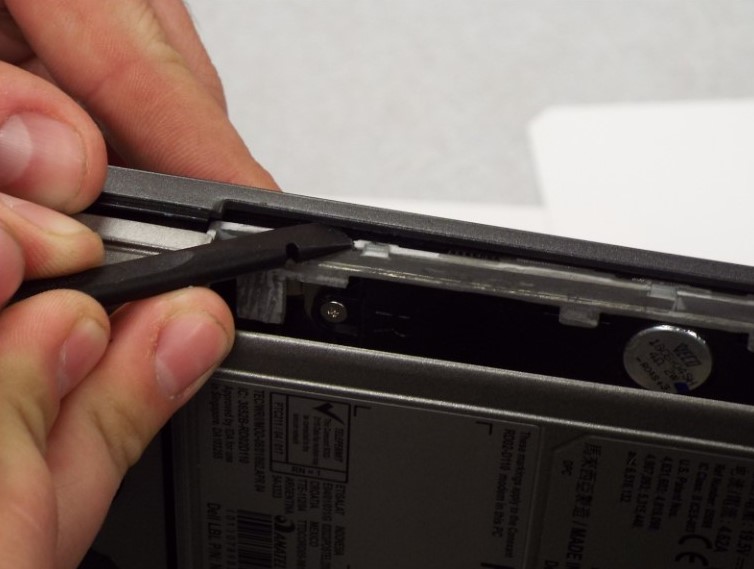

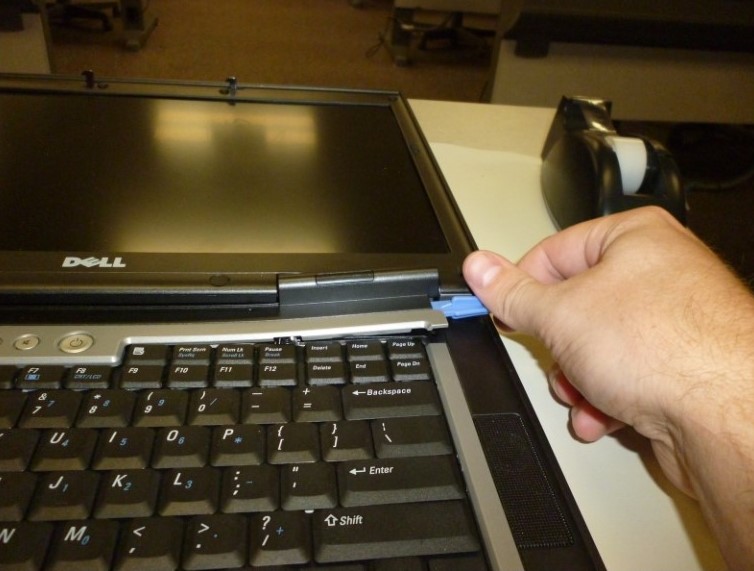

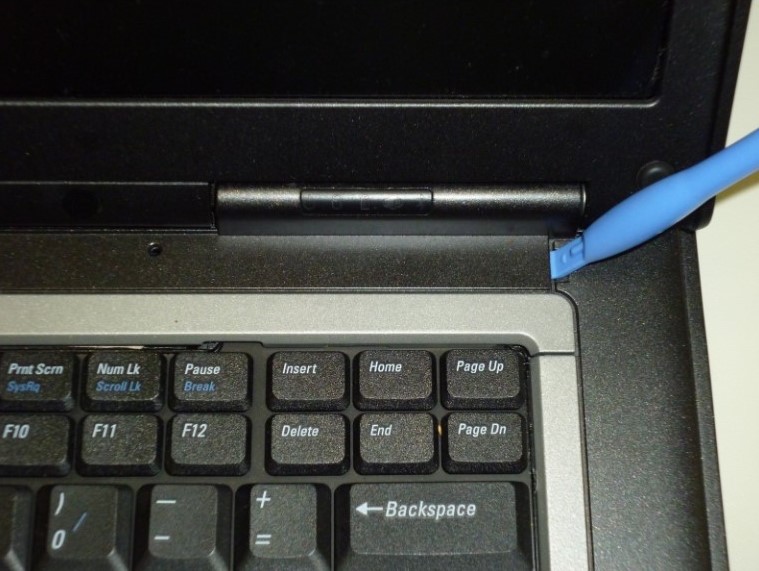

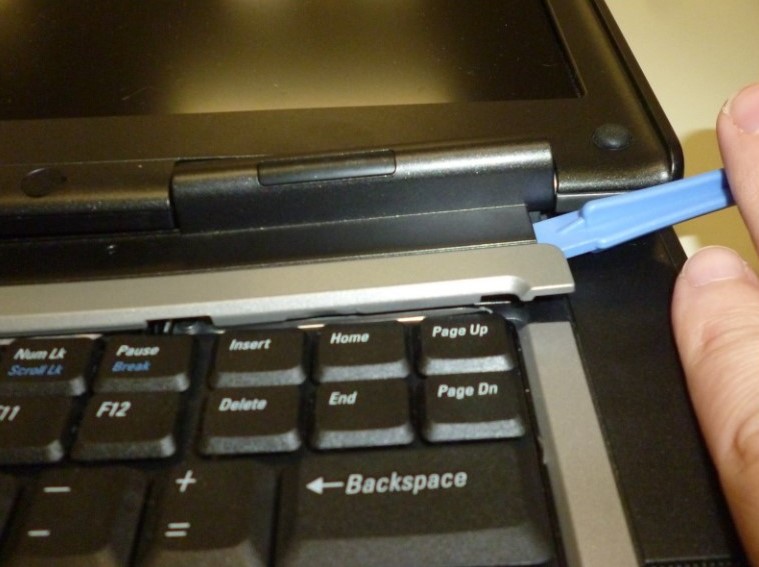

• با استفاده از ابزار سر تخت، از قسمت بریدگی کنار پنل کیبرد اقدام به بلند کردن پنل بالای کیبورد کنید.

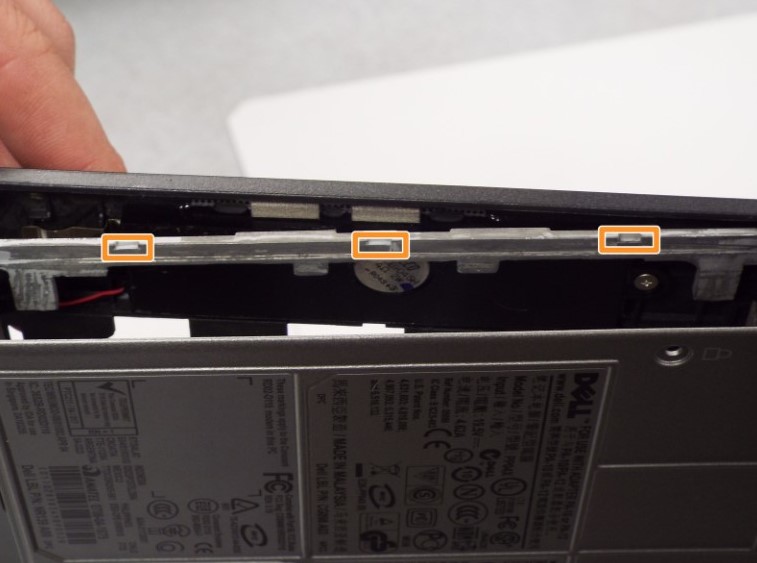

• با اقدام به این کار، خارهای این قسمت از قاب از قاب کنار کیبورد جدا میشود.

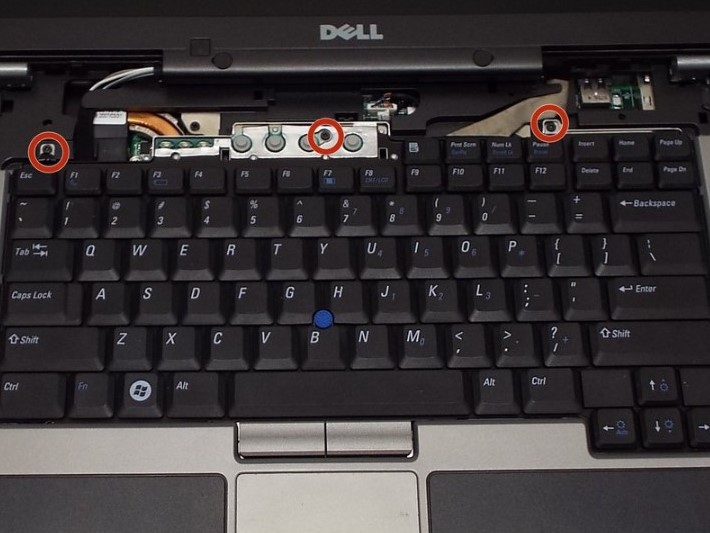

• سه پیچ کیبورد را باز کنید.

• به آرامی بالای صفحه کلید را بلند کرده و کیبرد را روی قاب کنار کیبرد برگردانید.

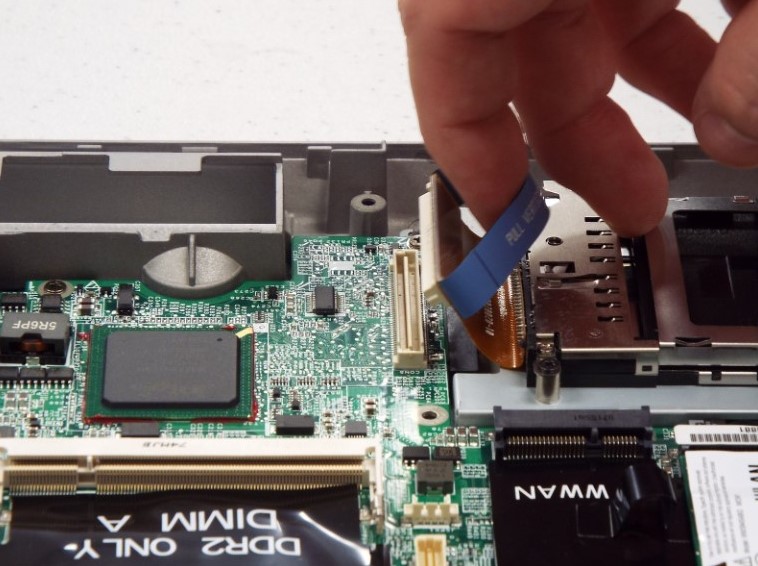

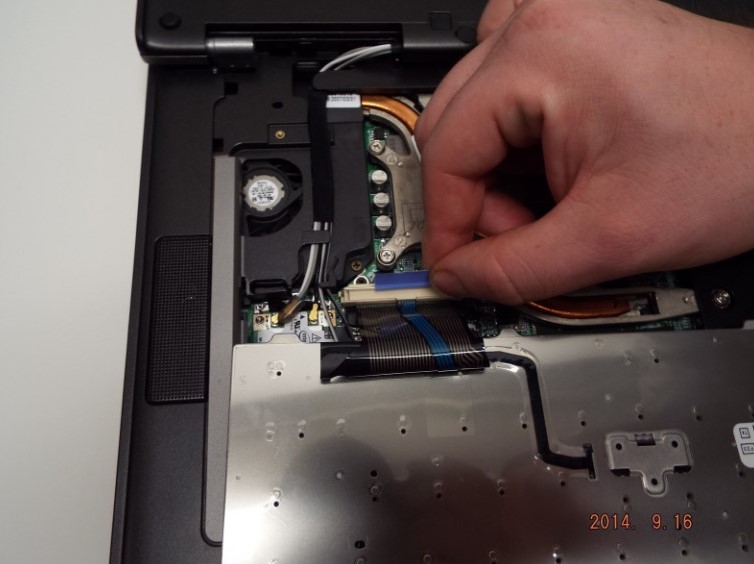

• زبانه آبی رنگ سوکت را به آرامی به سمت بالا بکشید تا فلت از سوکت خارج شود.

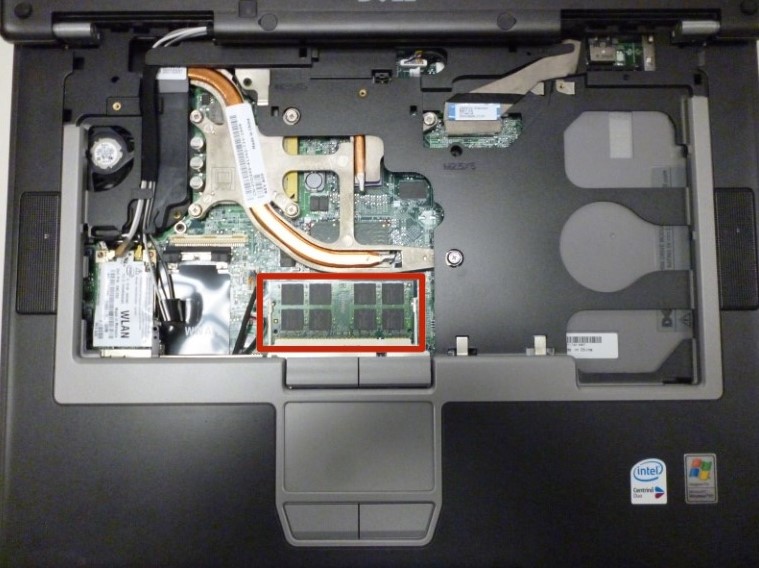

• رم لپ تاپ در تصویر مشخص شده است.

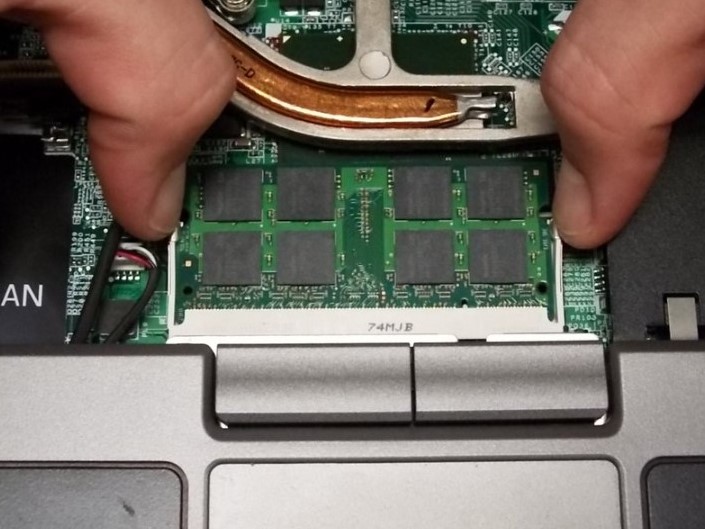

• قفل های فلزی دو طرف سوکت رم را به آرامی طرفین بکشید تا رم کمی از سوکت خارج شود. سپس رم را از اسلات خارج کنید.

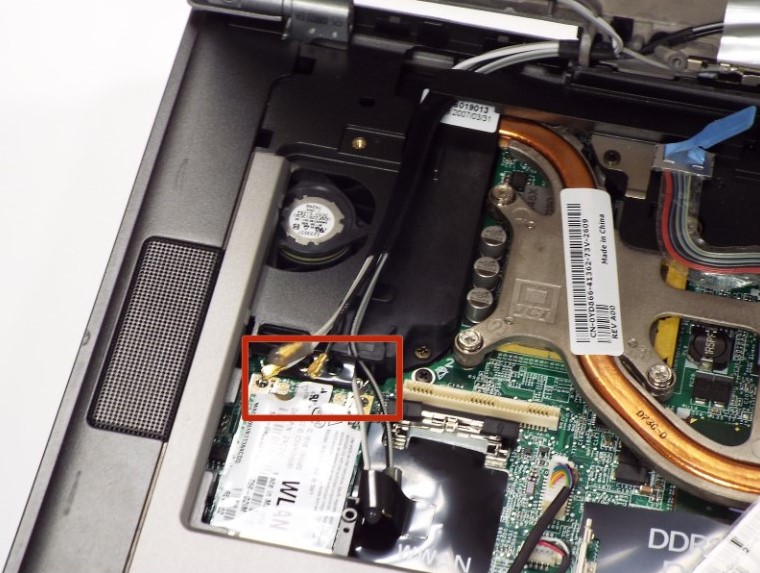

• کارت وایرلس را از گوشه پایینی جدا کنید.
• زبانه نگهدارنده را فشار داده و کارت را بیرون بیاورید.
• این کار را برای کارت اترنت که در همان نقطه است نیز انجام دهید.

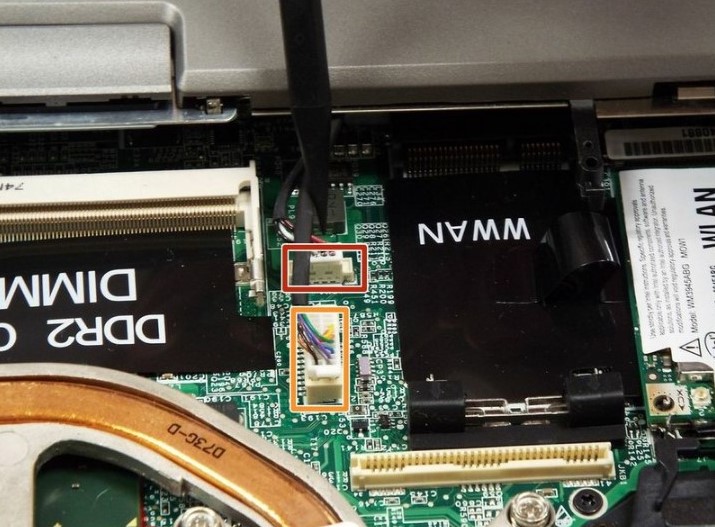

• کابل اسپیکر را به سمت بالا بکشید تا از مادربرد جدا شود.
• کابل DDR2 DIMM A را نیز به همین صورت از مادربرد جدا کنید.

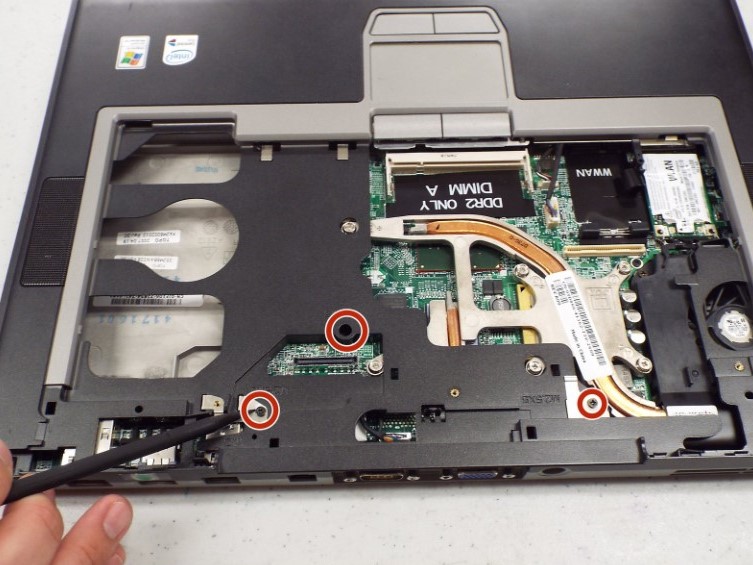

• سه پیچ قاب C را باز کنید.

• از ابزاری مانند پیچ گوشتی سر تخت یا اسپاتول برای جدا کردن قاب ها استفاده کنید.

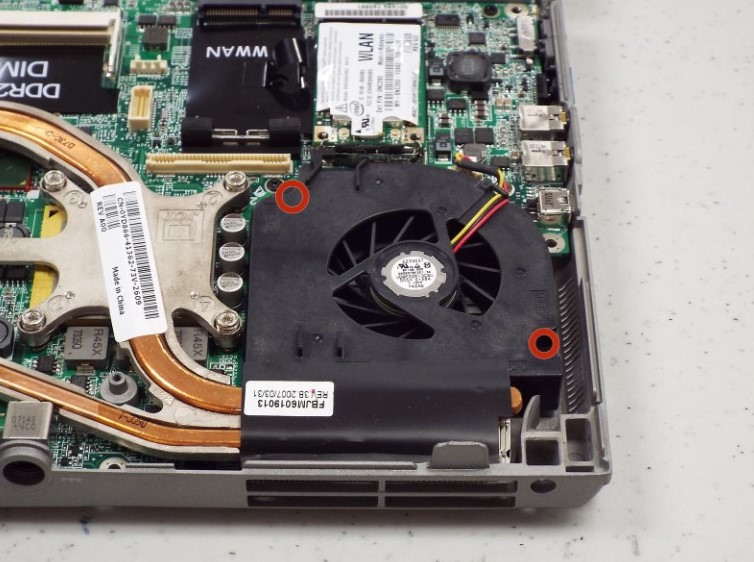

• دو پیچ فن را باز کنید.

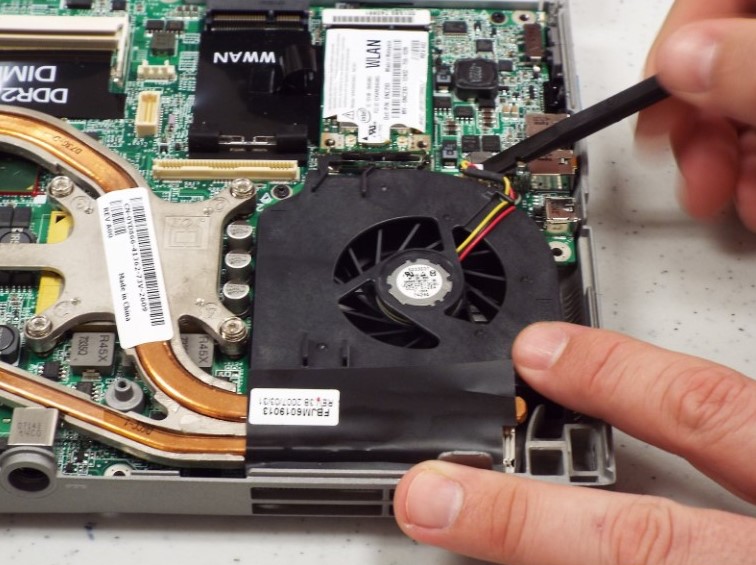

• کابل برق فن را بردارید.

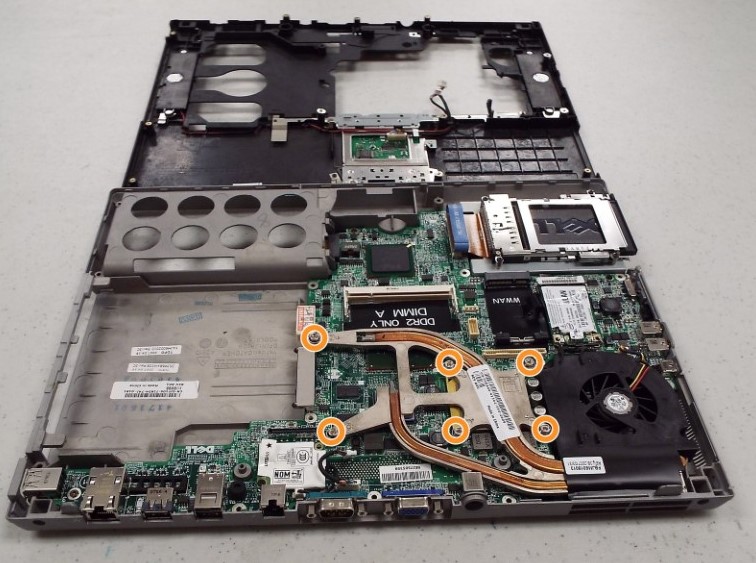

• شش پیچ فنری را از سینک حرارتی باز کنید.

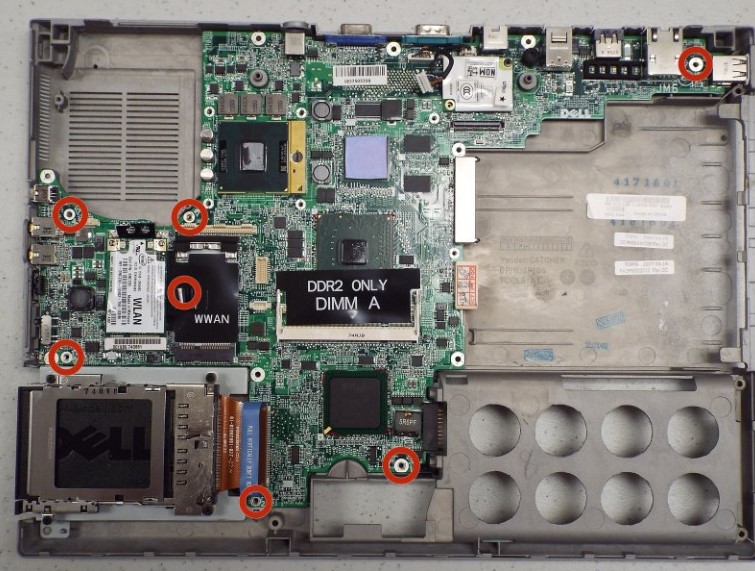

• پیچ های علامت زده شده را باز کنید.

• کانکتور PCMCIA را از مادربرد جدا کنید.

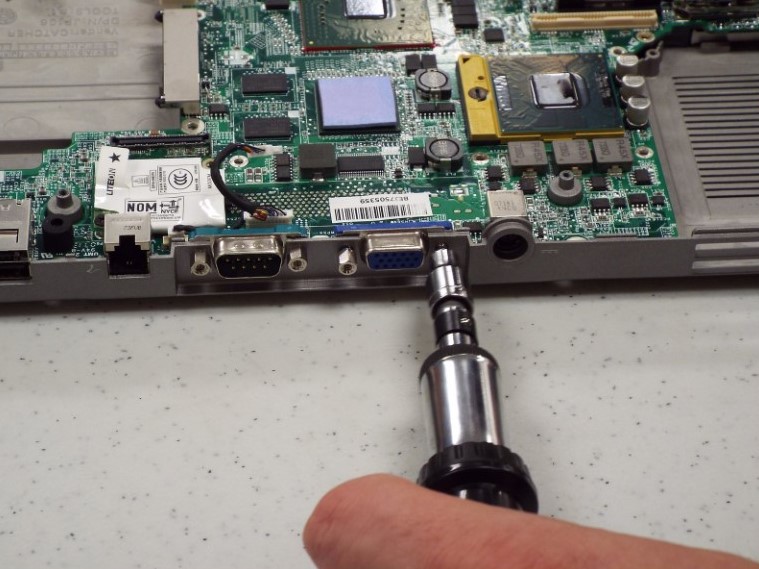

• لپ تاپ را به پهلو بچرخانید و با استفاده از پیچ گوشتی آلن، چهار پیچ شش گوش ماده را باز کنید.

نکته: تمام پیچ های شش گوش 10.23mm x 2.66mm هستند.

• حالا به مادربرد دسترسی دارید و میتوانید برای تعویض یا تعمیر آن اقدام نمایید.
