مادربرد لپ تاپ دل استودیو Dell Studio 1558
دانلود بردویو دل 1558
تفاوت بردویو و شماتیک لپ تاپ ها دراین است که در نقشه ی بردویو علاوه بر مشخص شدن محل قرارگیری قطعات بصورت عدد، میتوانید شکل ظاهری قطعات را مشاهده نمایید. فرمت فایل های بردویو BRD. BV .FZ .BDV . CAD می باشد که تفاوت بین فایل ها بردویو و شماتیک مشخص می شود. یک تعمیرکار حتما هنگام تعمیر لپ تاپ به دنبال فایل بردویو آن می باشد. جهت دانلود رایگان بردیو دل 1558 کلیک نمایید.
دانلود شماتیک دل 1558
شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل 1558 کلیک نمایید.
پسورد باز کردن فایل : iranfso.com

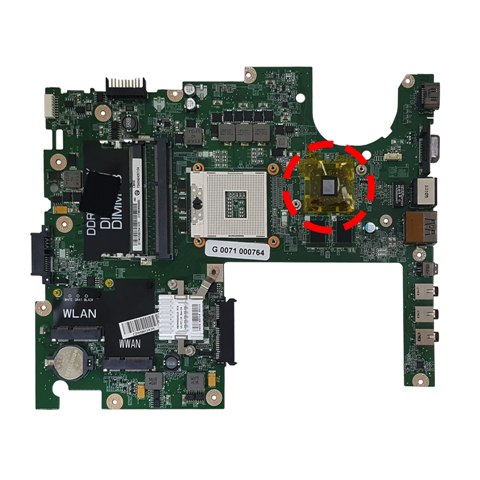

مادربرد دل 1558
مادربرد لپتاپ DELL STUDIO 1558 پل ارتباطی بین سایر اجزای نوت بوک است که تمام قطعات را در یک نقطه به هم متصل می کند و بخش اصلی لپ تاپ به حساب می آید که در صورت اختلال لپتاپ به درستی کار نمی کند.
سی پی یو مادربرد دل استودیو 1558
سی پی یو مادربرد لپ تاپ دل استودیو 1558 از نسل یک (ARRANDALE) می باشد که به لحاظ CPU به دو نوع I5 و i3 ساپورت میکند و در برخی از موارد I7 را نیز ساپورت مینماید و مادربرد های دستگاه دل 1558، گرافیک دار آن از نوع (ATI) AMD و بدون گرافیک می باشد.
نکته: در دستگاه دل 1558 طرز صحیح بستن هیت سینک بسیار مهم است و حتما باید از پد مسی استفاده شود.
نکته: حداکثر حجم گرافیک برای مادربردهای گرافیک دار، 1 گیگ میباشد.
نکات مهم تعویض مادربرد دل استودیو 1558
در صورتی که مدل PM (با گرافیک) مادربرد دل DELL 1558 موجود نباشد شما میتوانید مدل GM (بدون گرافیک) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که در هردو صورت برای جایگزین مدل PM به جای GM و همچنین برای جایگزین مدل GM به جای PM نیزهیت سینک آن لازم به تعویض می باشد.
نکته : لازم به ذکر است برای تعویض مادربرد حتما باید از پد مسی مناسب استفاده شود.
خرابی متداول دستگاه دل 1558
به دلیل داشتن CPU I7 و ایجاد گرمای زیاد و داغ شدن دستگاه، چیپ های گرافیک در مادربرد های گرافیک دار خرابی زیادی دارند.
نکات خرید ال ای دی دل 1558
نکته : ال ای دی هایی که با مادربرد دل 1558 سازگار می باشد از مدل LED 15.6 40PIN HD ضخیم میباشد که شما می توانید قیمت خرید ال ای دی دل 1558 را مشاهده نمایید .
نحوه بستن هیت سینک دل 1558

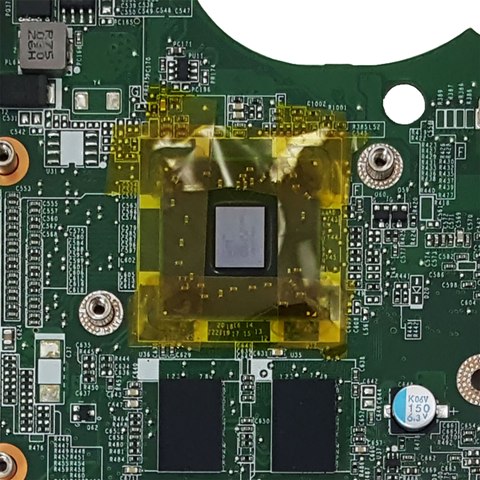

در این مدل مادربرد به دلیل ضعیف بودن و حساس بودن چیپ باید برای بستن هیت سینک از پد مسی استفاده کنیم. ابتدا روی خازن های چیپ اطراف سرامیک چسب نسوز میچسبانیم و اطراف آن را عایق می کنیم. توجه داشته باشید که حتما هنگام چسباندن چسب نسوز، چسب روی سرامیک قرار نگیرد زیرا باعث گرم شدن چیپ و آسیب رساندن به آن می شود.

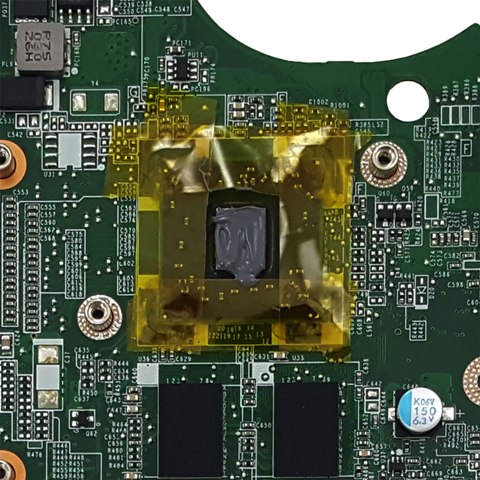

سپس یک لایه خمیر سیلیکون روی سرامیک قرار می دهیم.

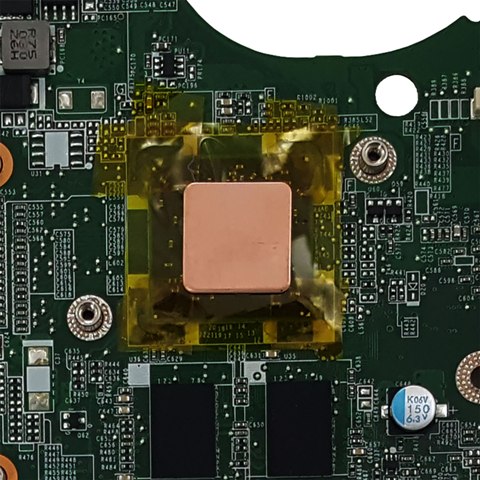

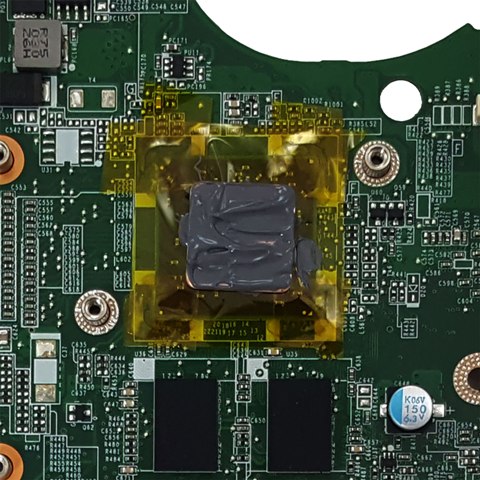

سپس پد مسی ضخیم و بعد از آن مجددا یک لایه خمیر سیلیکون اضافه می کنیم. هیت سینک را تمیز کرده و فن را سرویس می کنیم و روی مادربرد می بندیم.
اگر CPU دستگاه I7 بود، بهتر است به I3 یا I5 تبدیل شود و حتما از پد مسی بروی چیپ گرافیک استفاده شود.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت و ال اي دي بررسي شود در صورت حل نشدن ايراد ، رم و CPU چک شود.
با توجه به خرابی رایج برد سوییچ در دستگاه دل 1558، بهتر است ابتدا برد سوییچ چک شود.
در صورت اطمينان از سالم بودن باطري و جک برق و آداپتور اورجينال، از شناسايي آداپتور داخل محيط باياس مطمئن شويد. در غير اينصورت مشکل از مادربرد ميباشد.
2بوق- مشکل رم / 3بوق- قطعات جانبي / 4بوق- مشکل رم / 5بوق- باتري بايوس / 7بوق- سي پي يو / 8بوق- گرافیک
