مادربرد لپ تاپ دل وسترو 3500 Dell Vostro

دانلود شماتیک دل 3500

شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل 3500 کلیک نمایید.

پسورد باز کردن فایل : iranfso.com

مادربرد دل 3500

مادربرد لپ تاپ DELL VOSTRO 3500 مهم ترین اجزا نوت بوک به شمار می آید ، لذا در صورت بروز مشکلات در عملکرد آن ، باید قسمت های مختلف آن را بشناسید تا بتوانید به درستی به اختلال آن آگاه شوید و برای حل مشکل آن اولین گام خود را بردارید.

سی پی یو مادربرد دل وسترو 3500

سی پی یو لپتاپ دل وسترو 3500 که از نسل یک (Arrandale) می باشد که به لحاظ CPU دو نوع I5 ، I3 ساپورت می نماید و مادربرد گرافیک دار (PM) آن از نوع (ATI) AMD و بدون گرافیک (GM) می باشد.
در صورتی که مدل PM ( با گرافیک ) مادربرد 3500 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینگ آن تعویض شود ولی برای جایگزین مدل GM به جای PM هیت سینگ آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.

نکته: برای مادربرد های گرافیک دار، باید از پد مسی مناسب استفاده شود.

نکته: حداکثر حجم گرافیک برای مادربرد گرافیک دار در دستگاه دل 3500، 1 گیگ میباشد.

خرابی متداول در دستگاه دل 3500

رایج ترین مشکل در مادربردهای گرافیک دار دستگاه دل 3500، مشکل چیپ گرافیک میباشد.

نکات خرید ال ای دی دل 3500

نکته : ال ای دی هایی که با مادربرد دل 3500 سازگار می باشد از مدل LED 15.6 40PIN HD ضخیم میباشد که شما می توانید قیمت خرید ال ای دی دل 3500 را مشاهده نمایید .

آموزش تعویض مادربرد لپ تاپ Dell Vostro 3500

در این راهنما نحوه تعویض مادربرد لپ تاپ Dell Vostro 3500 را به شما آموزش میدهیم.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

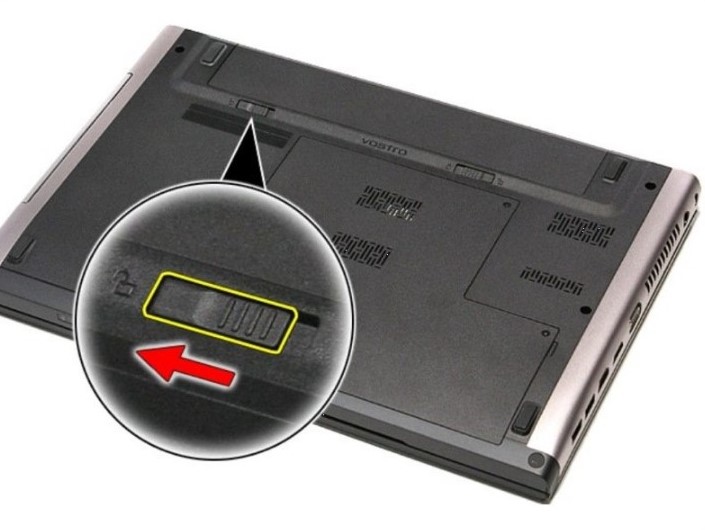

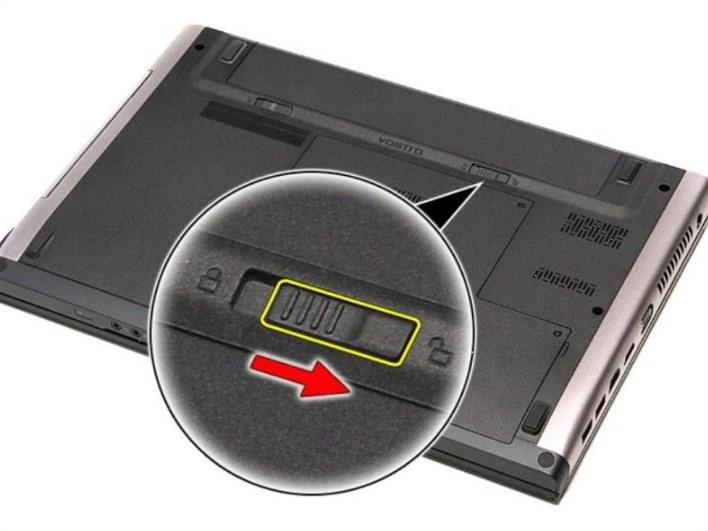

• قفل باتری را به موقعیت باز کردن قفل بکشید.

• قفل دیگر باتری را به موقعیت باز کردن ببرید.

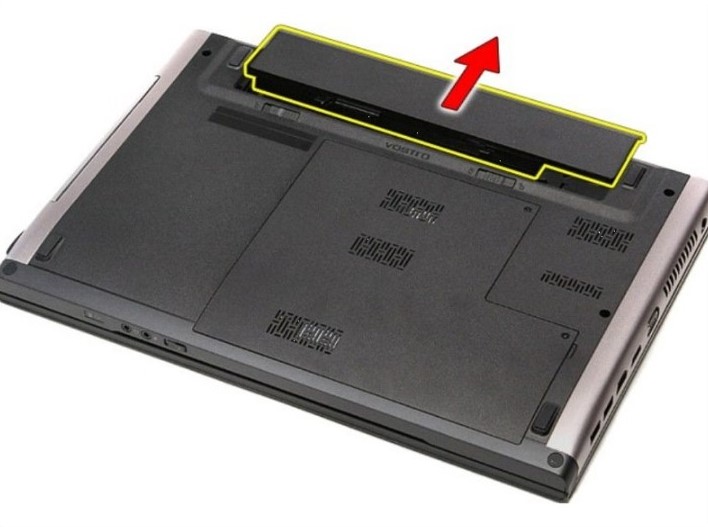

• باتری را به بیرون بکشید و از دستگاه جدا کنید.

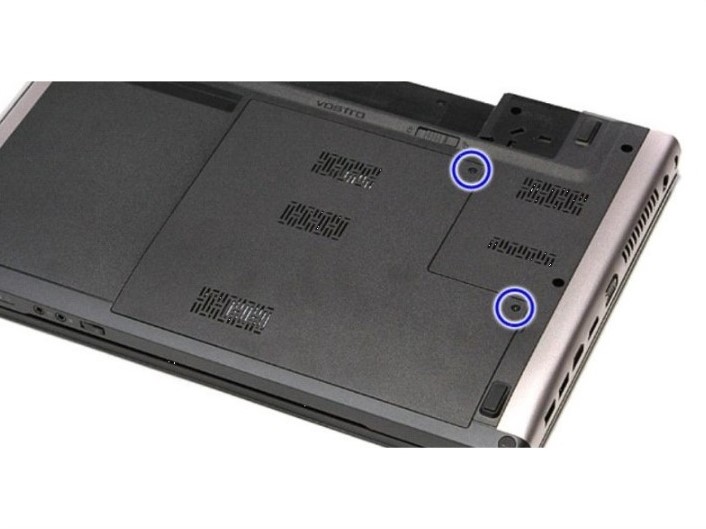

• دو پیچ مشخص شده را را باز کنید.

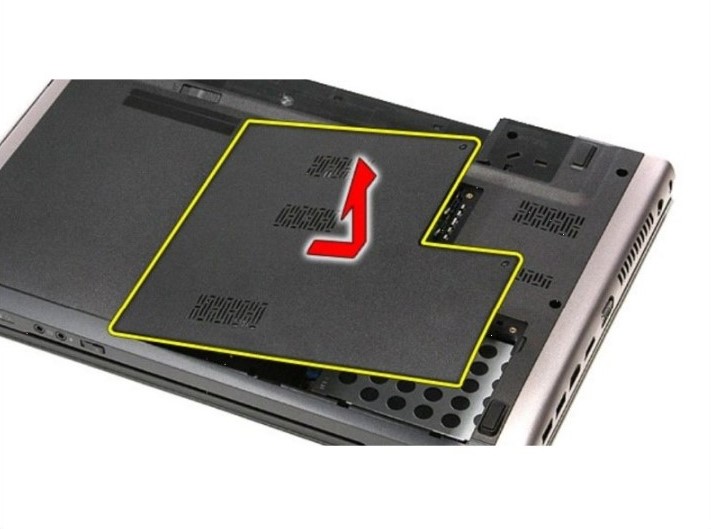

• قاب را بلند کنید و گیره های سمت چپ قاب را جدا کنید.

نکته: در مونتاژ مجدد، ابتدا گیره ها را در لبه سمت چپ قرار دهید، سپس با اعمال کمی فشار، گیره ها در حفره ها قرار میگیرد.

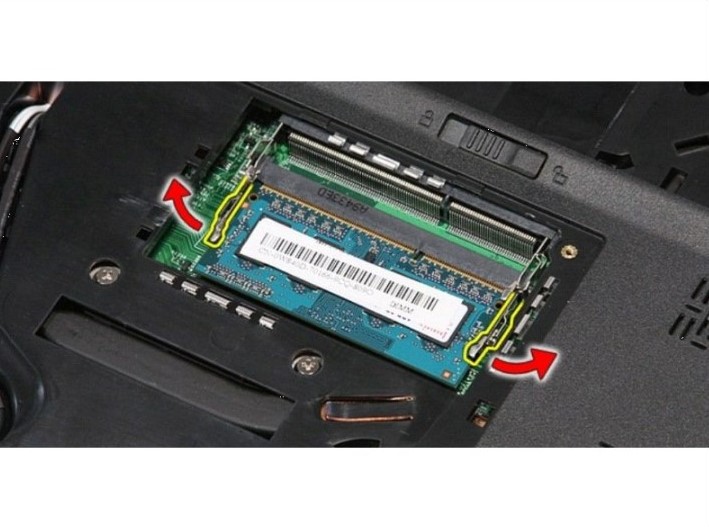

• بعد از برداشتن درپوش، رم ها قابل دیدن هست. قفل های فلزی دو طرف سوکت رم را به آرامی طرفین بکشید تا رم کمی از سوکت خارج شود.

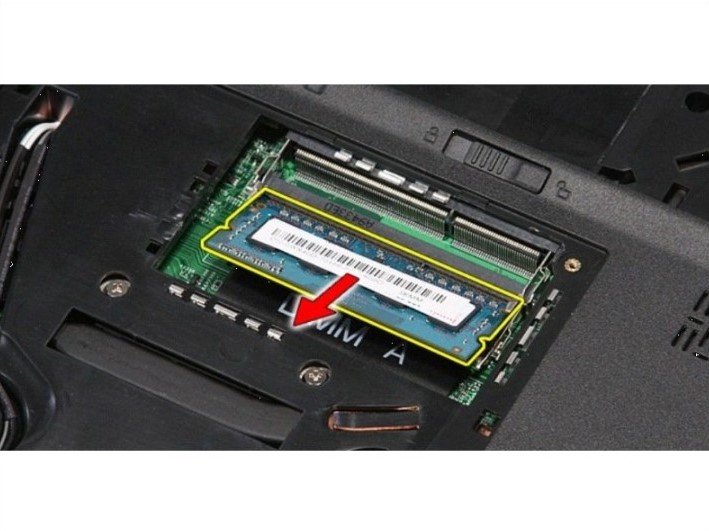

• حالا رم ها را از اسلات رم خارج کنید.

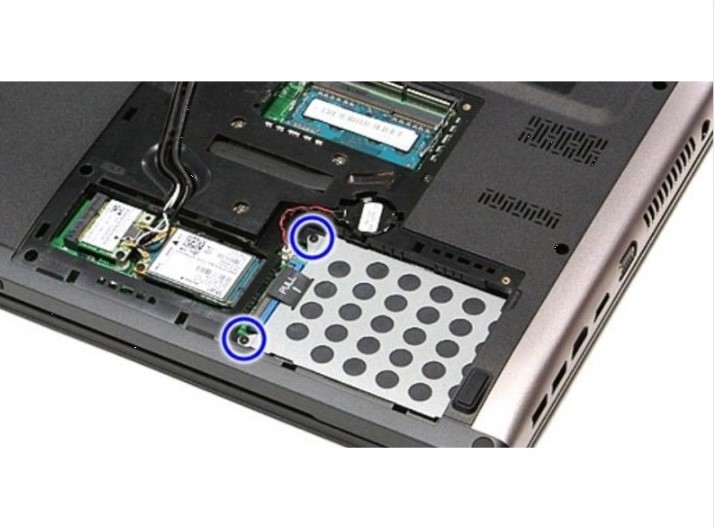

• پیچ هایی که هارد را روی لپ تاپ محکم می کند را باز کنید.

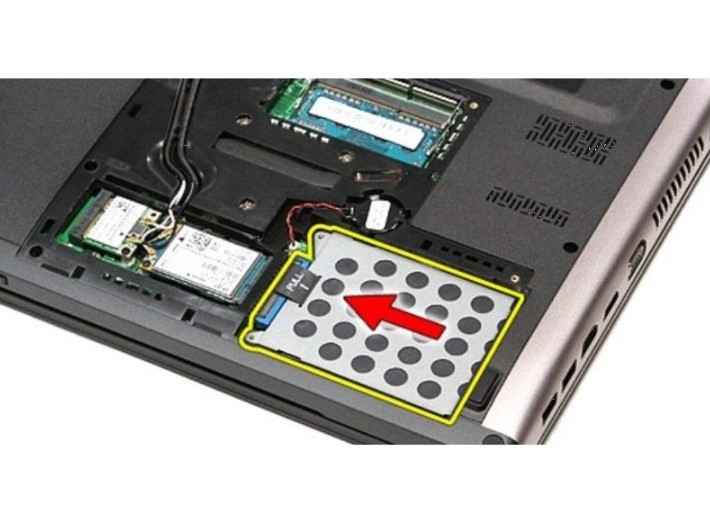

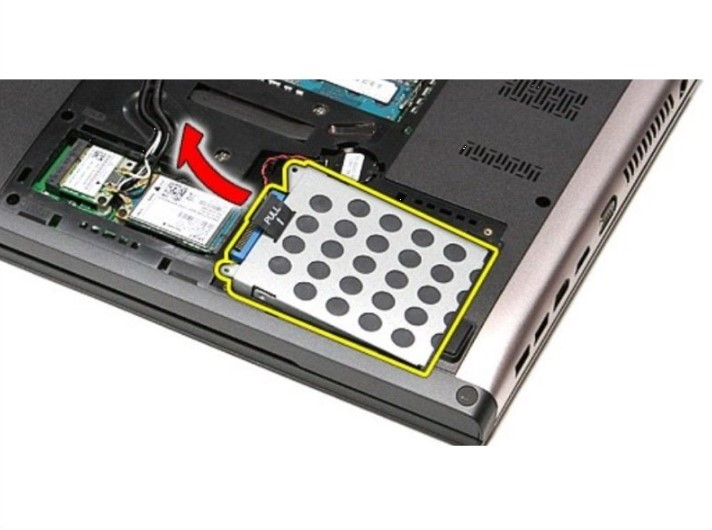

• با کمک زبانه پلاستیکی هارد، آن را کمی به عقب بکشید و بعد به سمت بالا بیاورید تا باتری از لپ تاپ خارج شود.

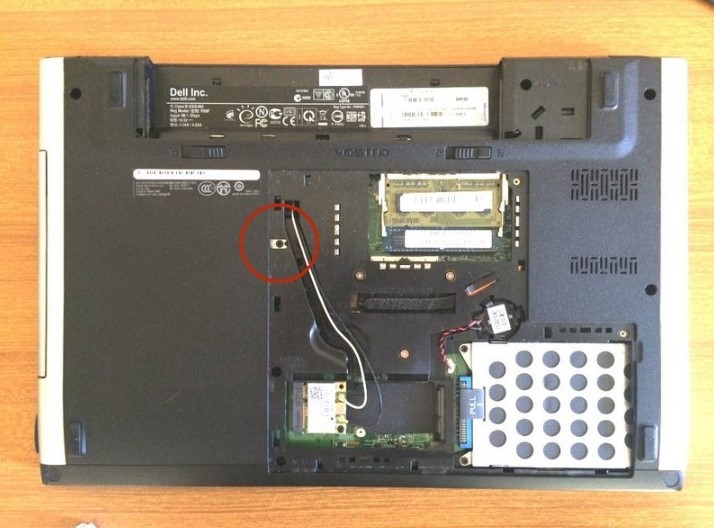

• پیچ درایو که در تصویر مشخص شده را باز کنید.
• درایو CD/DVD را بیرون بکشید.

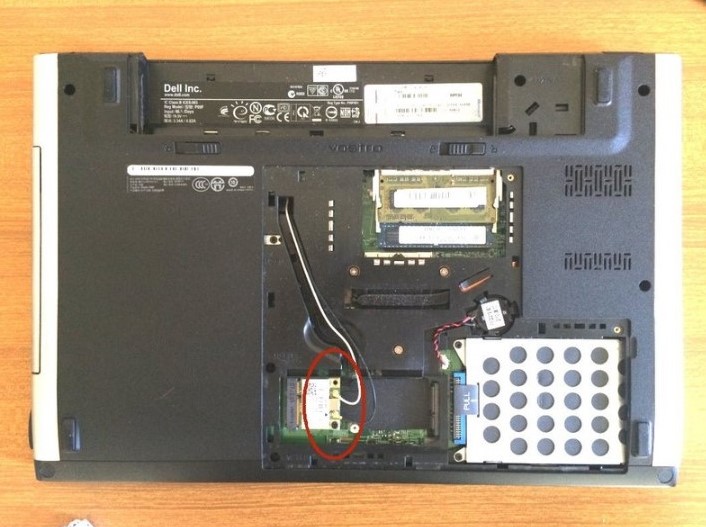

• به آرامی سیم های آنتن را از برد وایرلس جدا کنید.

نکته: در هنگام مونتاژ مجدد، آنها به سادگی با کمی فشار داخل سوکت فیکس خواهند شد. اما مطمئن شوید که به درستی روی سوکت خود قرار گرفته اند.

• یک پیچ که برد وای فای را نگه می دارد را بردارید، سپس آن را بیرون بیاورید.

نکته: هنگام مونتاژ مجدد، قبل از اینکه پیچ کارت وای فای را ببندید، اطمینان پیدا کنید که به طور کامل در سوکت قرار داده شده است.

• دستگاه را باز کنید و برای جدا کردن کیبورد اقدام نمایید.

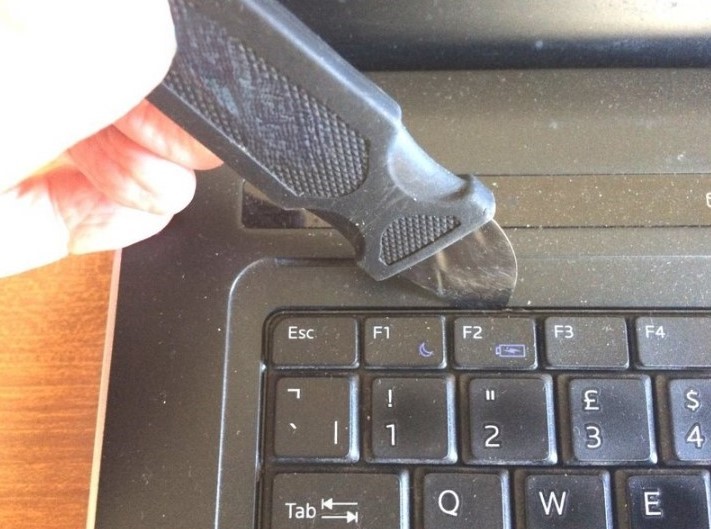

• 4 زبانه در امتداد بالای صفحه کلید و دو زبانه در هر طرف وجود دارد که باید باز شوند. با کمک اسپاتول یا پیچ گوشتی سر تخت، این زبانه ها را باز کنید.
• برای باز کردن زبانه، ابزار را روی زبانه ها قرار داده و آنها را به سمت بالا هدایت کنید. همانطور که هر زبانه را رها می کنید، آن قسمت از صفحه کلید را به آرامی بلند کنید تا زبانه به حالت قبل برنگردد، اما مراقب باشید که کیبرد را خم نکنید.

• کیبرد را برگردانید و به پشت روی قاب کنار کیبرد قرار دهید تا فلت را جدا کنید.

هشدار: سعی نکنید کیبورد را از دستگاه جدا کنید زیرا فلت ها هنوز به مادربرد متصل هستند و با کشیدن صفحه کلید، به آن آسیب خواهید زد.

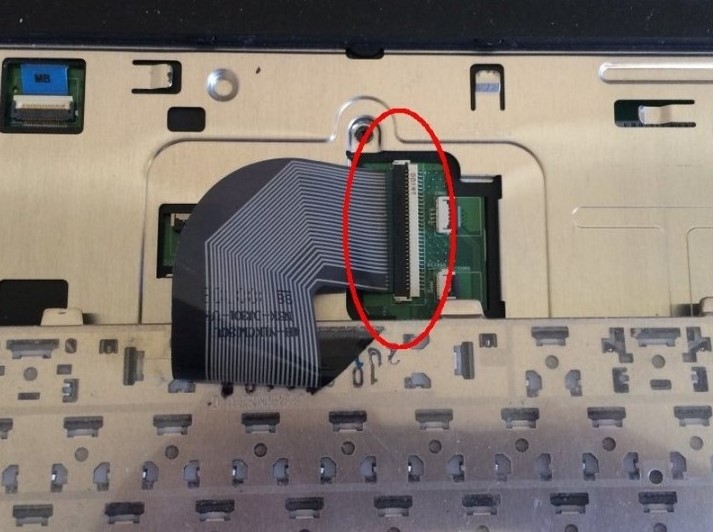

• زبانه نگهدارنده مشکی روی سوکت کیبورد را به آرامی بلند کرده و فلت را بیرون بکشید.

نکته: هنگام مونتاژ مجدد، قبل از بستن قفل سوکت، مطمئن شوید که فلت کاملا در سوکت قرار گرفته است.

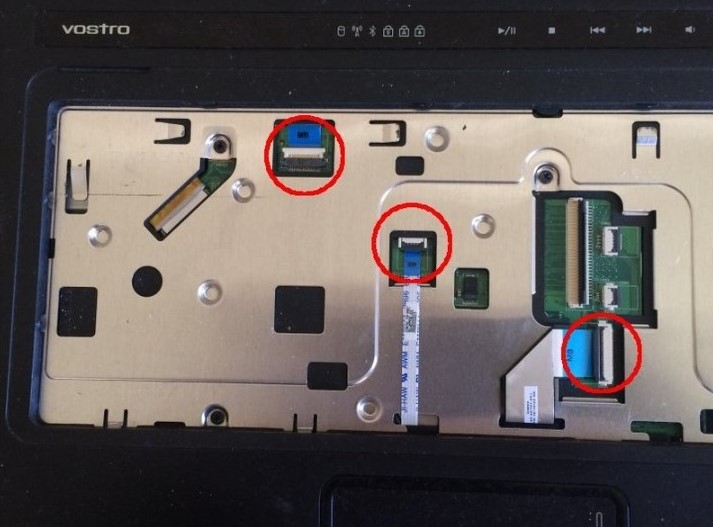

• قفل سوکت فلت ها را باز کنید و فلت ها را خارج کنید.

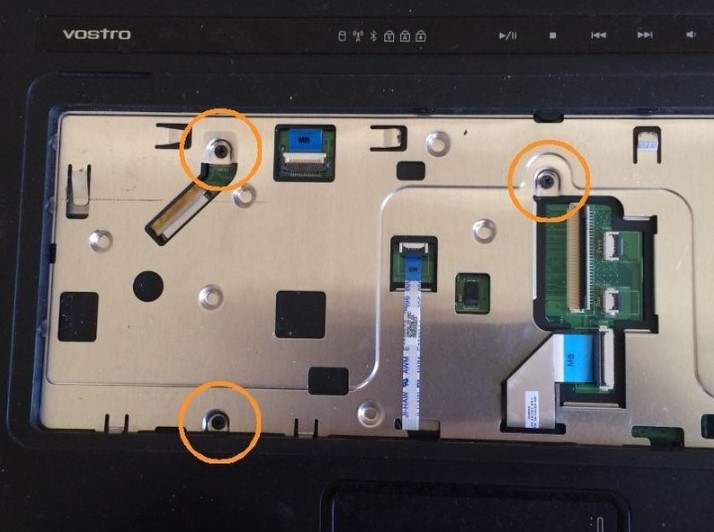

• 3 پیچ را بردارید.

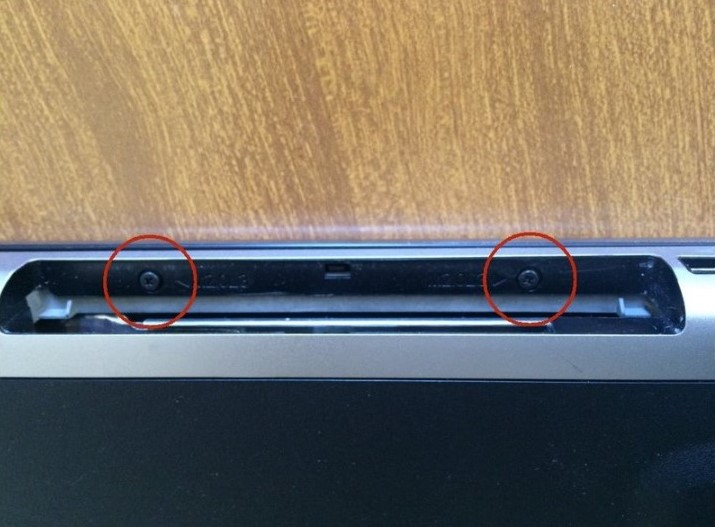

• لپ تاپ را ببندید و به پشت برگردانید و دو پیچ زیر باتری را باز کنید.

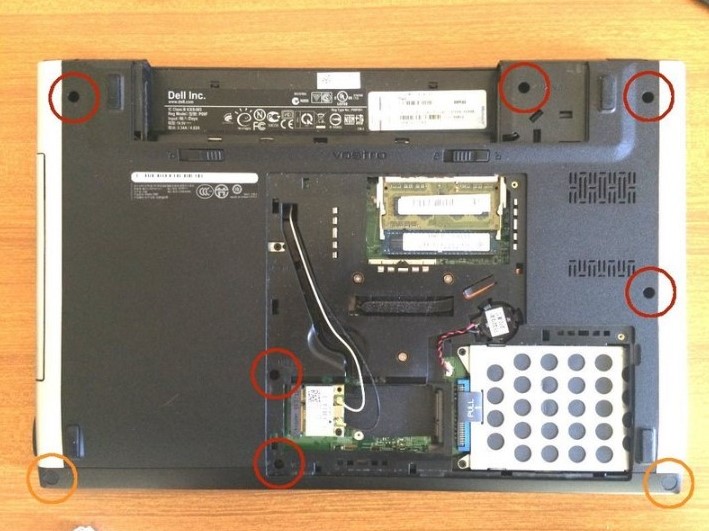

• با استفاده از یک پیچ گوشتی تخت کوچک یا یک چاقوی نوک تیز، پوشش های پلاستیکی روی پیچ ها را بردارید (دایره های نارنجی داخل عکس)
• تمام پیچ ها را از قاب کف لپتاپ باز کنید.

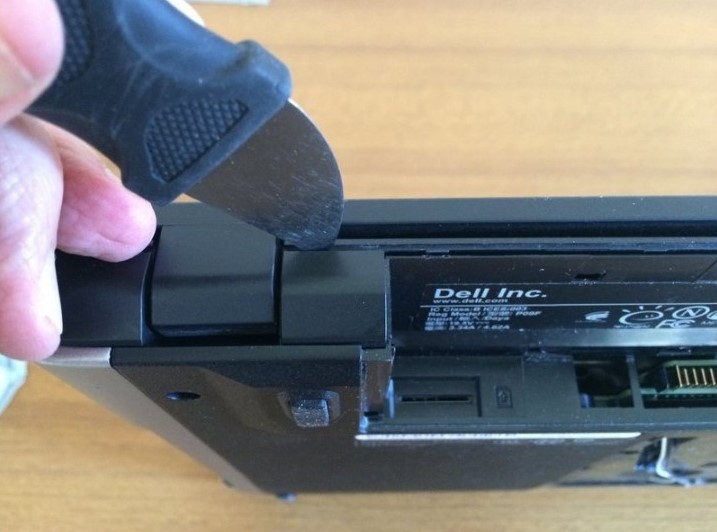

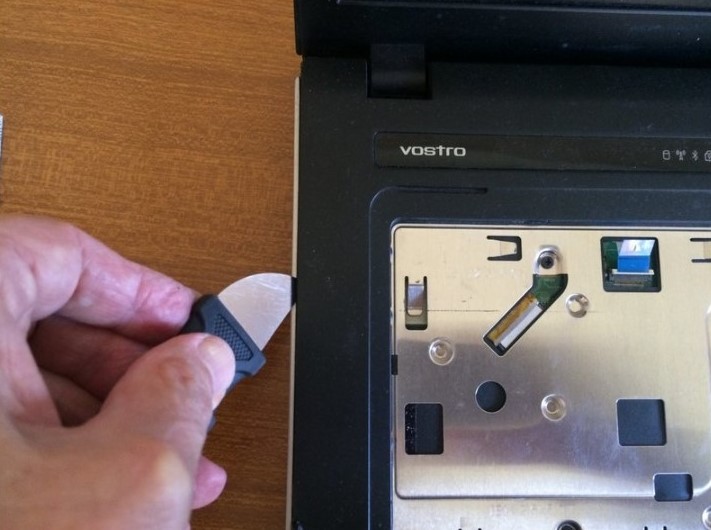

• خارهای بین دو قاب لپ تاپ را با کمک یک ابزار سرتخت از هم باز کنید. این کار را دور تا دور لپ تاپ انجام دهید.

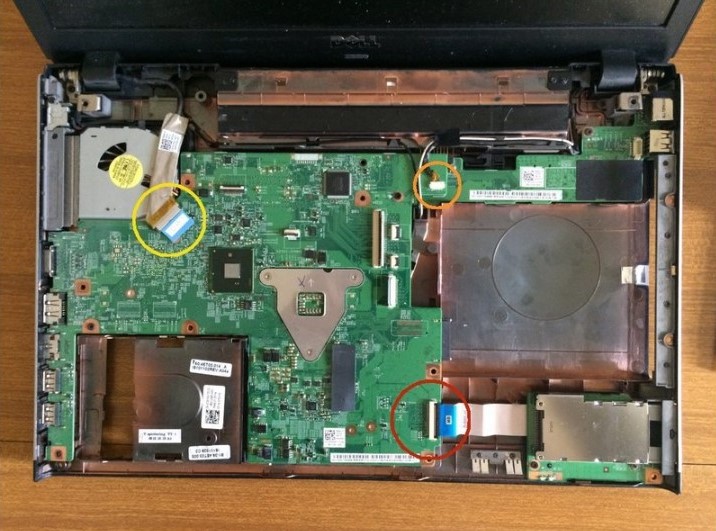

• قفل های سوکت پایین را باز کرده و فلت را از سوکت خارج کنید.
• برای جدا کردن فلت بالا سمت راست، با ابزاری، قسمت پلاستیک سفید رنگ سوکت فلت را به عقب فشار دهید تا از سوکت خارج شود.
• فلت بالا سمت چپ که فلت تصویر هست را با کمک لیبل پلاستیکی آبی رنگ، کمی به بالا بکشید تا از سوکت خارج شود.

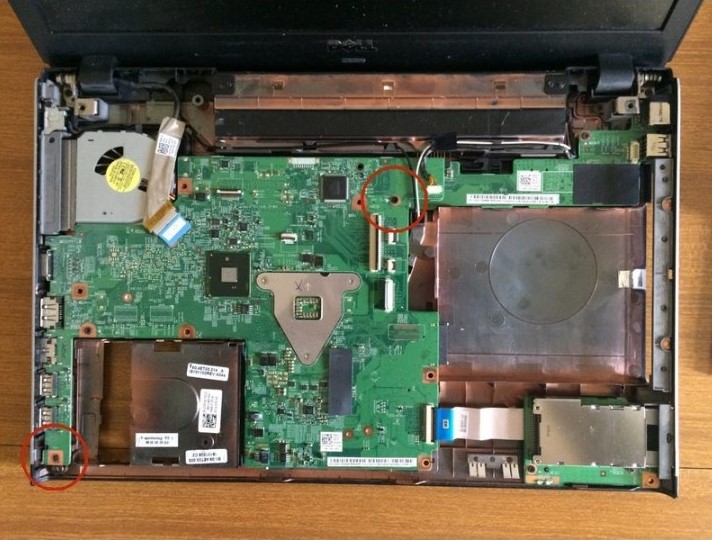

• دو پیچ  مادربرد را که در تصویر مشخص شده باز کنید.
• اکنون باید بتوانید مادربرد را از قاب بیرون بیاورید و به آرامی کانکتورهای لبه سمت چپ را از قاب خارج کنید.

هشدار: پشت لپ تاپ را به جایی تکیه دهید. زیرا با خارج کردن مادربرد از قاب کف، تعادل لپ تاپ کمی بهم میخورد.

• الان مادربرد کاملا آزاد است و میتوانید مادربرد جدید را جایگزین کنید.
