مادربرد لپ تاپ اچ پی پروبووک HP Probook 4520
مادربرد اچ پی 4520

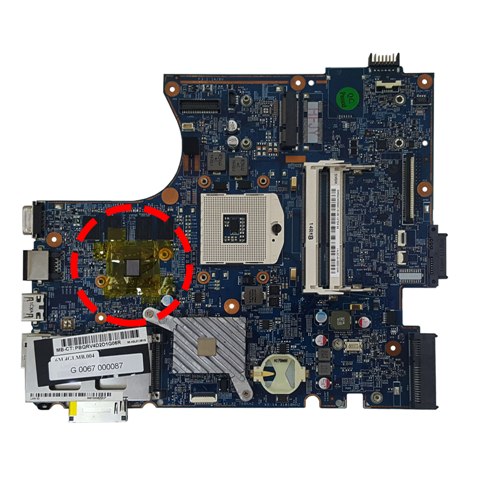

مادربرد لپتاپ HP Probook 4520 پل ارتباطی بین سایر اجزای نوت بوک است که تمام قطعات را در یک نقطه به هم متصل می کند و بخش اصلی لپ تاپ به حساب می آید که معمولا شامل قطعات مهمی مانند سی پی یو ، چیپ ، رابطه های خروجی و ... می باشد که اختلال در عملکرد هر قسمت باعث به درستی کار نکردن نوت بوک می شود.
سی پی یو مادربرد اچ پی پروبووک 4520
سی پی یو مادربرد لپ تاپ اچ پی پروبووک 4520 از نسل AMD PHENOM II را ساپورت می نماید و به لحاظ گرافیکی دو نوع INTEL ( بدون گرافیک ) و AMD ( ATI ) آن موجود میباشد و حداکثر تا 1G را ساپورت مینماید.
نکات تعویض مادربرد اچ پی 4520
در صورتی که مدل PM ( با گرافیک ) مادربرد اچ پی 4520 موجود نباشد ، میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.
نکته : در هنگام تعویض مادربرد از پد مسی مناسب بر روی گرافیک استفاده شود.
نکته: گاها بعد از تعویض مادربرد ERROR MANUFACTURE یا ...ERROR EMACHINE و یا ERROR SERIAL NUMBER میدهد که میتوان با پروگرم شدن آی سی بایاس این مشکل را برطرف کرد.
خرابی متداول دستگاه اچ پی 4520
مشکل چیپ گرافیک (خرابی تصویر- نداشتن تصویر) از مشکلات رایج در دستگاه اچ پی 4520 میباشد.
نکات خرید ال ای دی اچ پی 4520
نکته : ال سی دی هایی که با مادربرد اچ پی 4520 سازگار می باشد از مدل LED 15.6 40PIN HD ضخیم میباشد که می توانید ، قیمت خرید ال ای دی اچ پی 4520 را در این صفحه مشاهده نمایید .
نکته: دستگاه اچ پی 4520 دارای دو نوع فلت تصویر وبکم دار و بدون وبکم میباشد هنگام تهیه فلت به این نکته توجه نمایید.
نحوه بستن هیت سینک اچ پی 4520
4520 یکی از مادربرد هایی است که گرافیک حساسی دارند و نکات خاصی برای بستن هیت سینک آن باید رعایت شود.
ابتدا اطراف سرامیک چیپ گرافیک را با چسب نسوز عایق می کنیم تا در صورت تکان خوردن پد مسی ، پد با خازن های چیپ برخورد نکرده و اتصالی نشودو نحوه چسب زدن باید به گونه ای باشد که روی خازن ها پوشیده شود اما روی سرامیک را به هیچ عنوان نپوشاند.

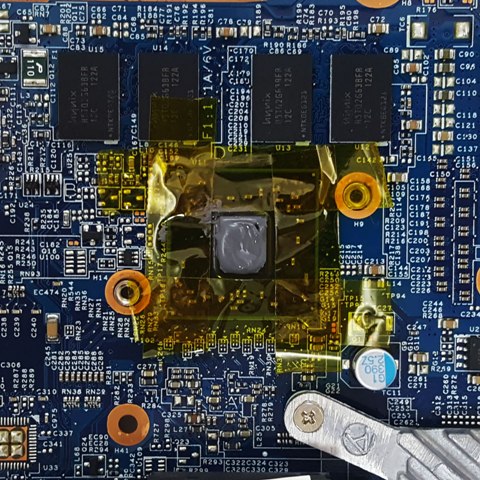

سپس یک لایه خمیر سیلیکون مناسب روی سرامیک قرار می دهیم.

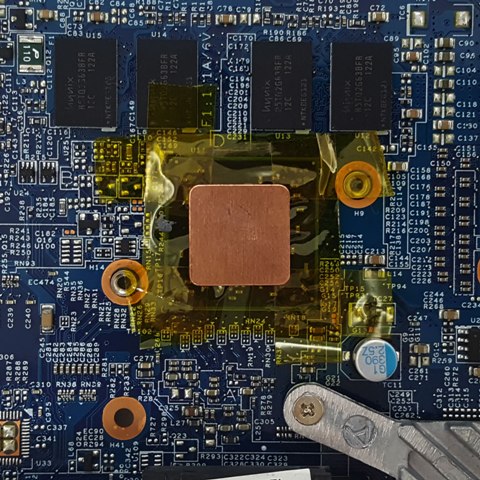

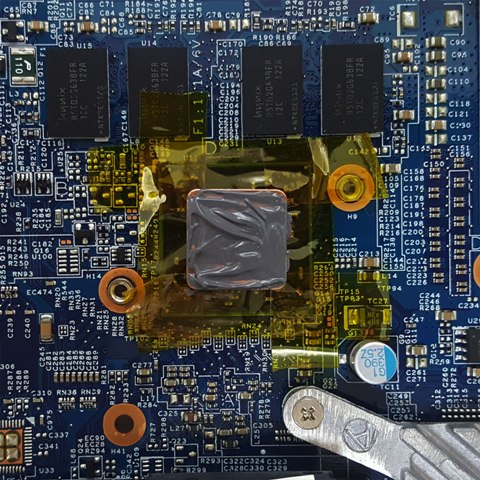

در مرحله بعد پد مسی نازک را قرار می دهیم و مجددا ی لایه خمیر سیلیکون اضافه می کنیم و پس از اینکه فن و هیت سینک را کاملا تمیز کردیم، آن را روی CPU و چیپ پیچ می کنیم.
با برد هدفون دیگر چک نمایید.
با وبکم و فلت تصویر دیگر بررسی نمایید.
ابتدا در محیط بایوس گزینه load default زده و سپس در محیط ویندوز درایورهای مربوط به hot key را نصب نمایید.
با توجه به CPU AMD بودن دستگاه اچ پی 4525، در صورت تعویض هیت سینک و CPU، جابجایی امکان پذیر میشود.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت و ال اي دي بررسي شود در صورت حل نشدن ايراد ، رم و CPU چک شود.
خیر. مادربردهای گرافیک دار و یا بدون گرافیک دستگاه اچ پی 4520 فقط با CPU I3 و CPU I5 سازگاری دارد.
