مادربرد لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G500
مادربرد لنوو G500
مادربرد Lenovo IdeaPad G500 یک سیستم پیچیده و تخصصی در لپ تاپ به حساب می آید ، وجود آن برای راه اندازی و درست عمل کردن یک نوت بوک الزامی می باشد.
سی پی یو مادربرد لنوو آیدیاپد G500
سی پی یو مادربرد لپتاپ لنوو آیدیاپد G500 از نسل سه ( lvy Bridge ) میباشد که مدل I3 ، I5 و I7 و PENTIUM را ساپورت مینماید و به لحاظ گرافیکی به دو نوع INTEL (بدون گرافیک) و AMD (ATI) آن موجود میباشد و تا 4G را ساپورت مینماید.
نکات مهم تعویض مادربرد لنوو G500
در صورتی که مدل PM ( با گرافیک ) مادربرد لنوو G500 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای اینکه مدل PM را به جای GM جایگزین نمایید ، حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق و هیت سینک کمی کج گردد.
نکته: ممکن است دستگاه در ابتدا ERROR CPU بدهد این بدان معناست که دستگاه فقط CPU PENTIUM ساپورت میکند و درصورتیکه CPU دیگری گذاشته شود دستگاه ارور میدهد.
خرابی متداول دستگاه لنوو G500
مشکل بایاس، خرابی فلت و سوختن چیپ جنوبی، از مشکلات رایج دستگاه لنوو G500 میباشد.
نکات خرید ال ای دی لنوو G500
نکته : ال سی دی هایی که با مادربرد لنووG500 سازگار است از مدل LED 15.6 40PIN HD ضخیم میباشد که شما می توانید قیمت خرید ال ای دی لنوو G500 را مشاهده نمایید .
نکته: در دستگاه لنوو G500، دارای دو نوع فلت (PR00 و PS00) میباشد که هر دو بر روی مادربرد جواب میدهد و فقط طول فلت PS00 بلندتر از PR00 میشود.
نحوه تعویض مادربرد لپتاپ لنوو G500

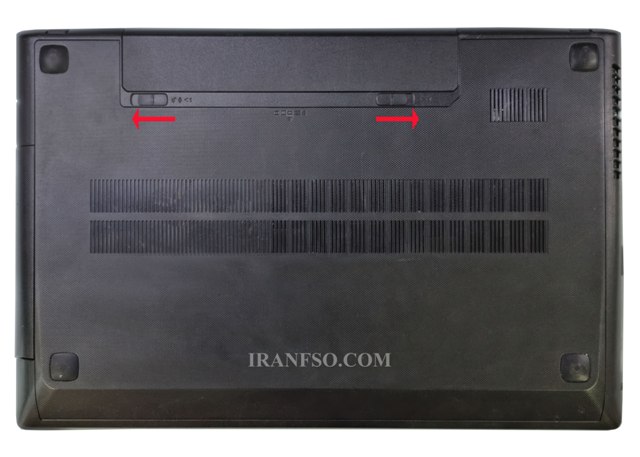

برای تعویض مادربرد لپ تاپ لنوو G500 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.

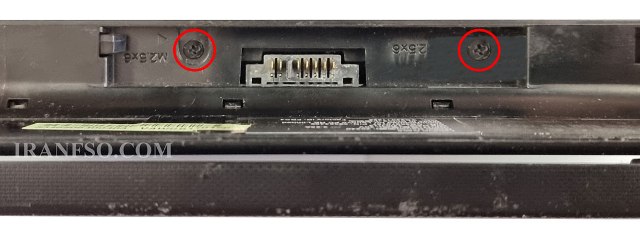

در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.

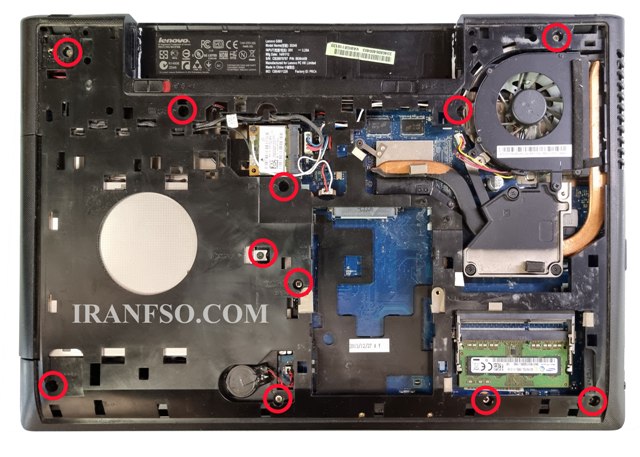

در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

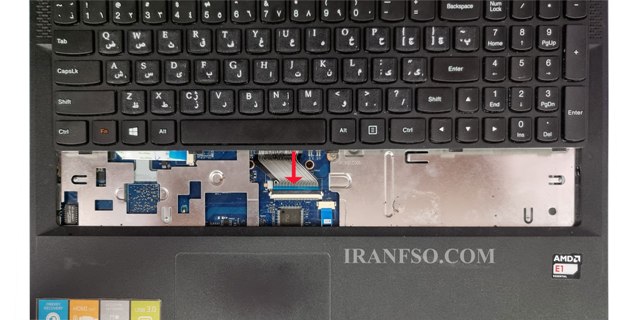

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

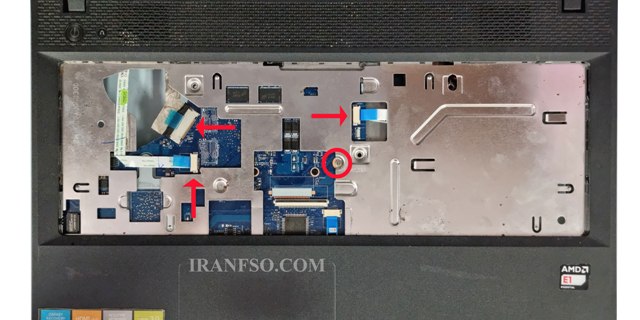

در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را جدا نمایید.

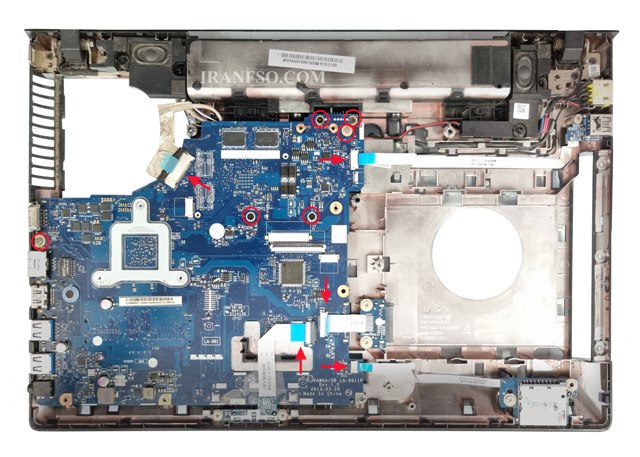

در قدم نهایی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.
در صورت جابجایی سوکت باتری، سوکت درایو، سوکت کیبورد و دکمه های کلیک تاچ، مادربرد دستگاه لنوو G500 با مادربرد دستگاه لنوو G400 قابل جابجایی میباشند. برای کارکرد قسمت Numlock کیبورد، مقاوت های اطراف I/O مطابق مادربرد داغی جابجا شود.
ابتدا ویندوز و سلامت هارد چک شود و در غیراینصورت تنظیمات بایوس را بررسی نمایید.
خیر. مادربرد دستگاه لنوو G500 با مادربرد دستگاه لنوو G500S متفاوت بوده و قابل جایگزینی نمیباشند.
در صورت تعویض CPU، جابجایی مادربرد دستگاه لنوو G500 با مادربرد دستگاه لنوو G510 امکانپذیر خواهد شد.
مادربرد دستگاه لنوو G500 گرافیک دار با CPU I7 سازگار میباشد و مادربردهای بدون گرافیک دستگاه لنوو G500 فقط CPU I3 و CPU I5 را ساپورت میکنند.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت و ال اي دي بررسي شود در صورت حل نشدن ايراد ، رم و CPU چک شود.
در صورت تعویض هیت سینک، جابجایی مادربرد دستگاه لنوو G500 با مادربرد دستگاه لنوو G505 امکانپذیر خواهد شد.
ابتدا با درایو و تبدیل درایو دیگر چک شود.
ابتدا مینیمم سیستم چک شود در صورت حل نشدن مشکل با رم و CPU دیگر بررسی نمایید.
