مادربرد لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G505
مادربرد لنوو G505
مادربرد Lenovo IdeaPad G505 یک سیستم پیچیده و تخصصی در لپ تاپ به حساب می آید ، وجود آن برای راه اندازی و درست عمل کردن یک نوت بوک الزامی می باشد.
سی پی یو مادربرد لنوو آیدیاپد G505
سی پی یو مادربرد لپتاپ لنوو آیدیاپد G505 از نسل AMD میباشد که مدل A4 ،E1 و A6 و ... را ساپورت مینماید و به لحاظ گرافیکی به دو نوع INTEL (بدون گرافیک) و AMD (ATI) آن موجود میباشد و تا 2G را ساپورت مینماید.
نکات مهم تعویض مادربرد لنوو G505
در صورتی که مدل PM ( با گرافیک ) مادربرد لنوو G505 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای اینکه مدل PM را به جای GM جایگزین نمایید ، حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق و هیت سینک کمی کج گردد.
نکته: ممکن است دستگاه در ابتدا ERROR CPU بدهد این بدان معناست که دستگاه فقط CPU PENTIUM ساپورت میکند و در صورتیکه CPU دیگری گذاشته شود دستگاه ارور میدهد.
نکته: حتما تعویض رم دقت شود ابتدا اسلت اول رم را قرار داده و سپس اسلت دوم. زیرا رم در اسلت دوم به تنهایی تصویر نمیدهد.
خرابی متداول دستگاه لنوو G505
مشکل بایاس، خرابی فلت و سوختن چیپ جنوبی، از مشکلات رایج دستگاه لنوو G505 میباشد.
نکات خرید ال ای دی لنوو G505
نکته: ال سی دی هایی که با مادربرد لنوو G505 سازگار است از مدل LED 15.6 40PIN HD ضخیم میباشد که شما می توانید قیمت خرید ال ای دی لنوو G505 را مشاهده نمایید .
نکته: در دستگاه لنوو G505، دارای دو نوع فلت (PR00 و PS00) میباشد که هر دو بر روی مادربرد جواب میدهد و فقط طول فلت PS00 بلندتر از PR00 میشود.
نحوه تعویض مادربرد لپتاپ لنوو G505

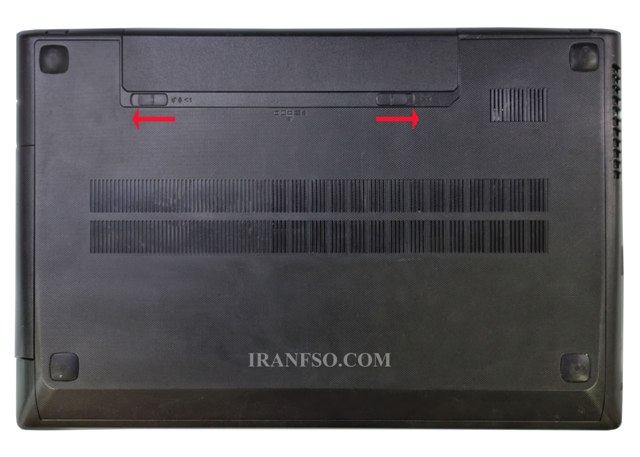

برای تعویض مادربرد لپ تاپ لنوو G505 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.

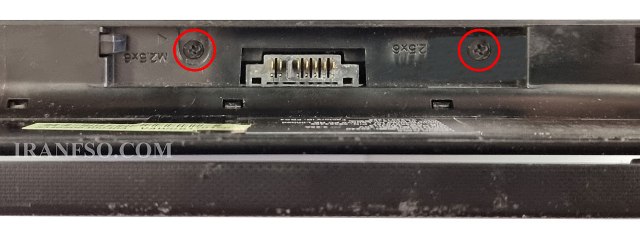

در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.

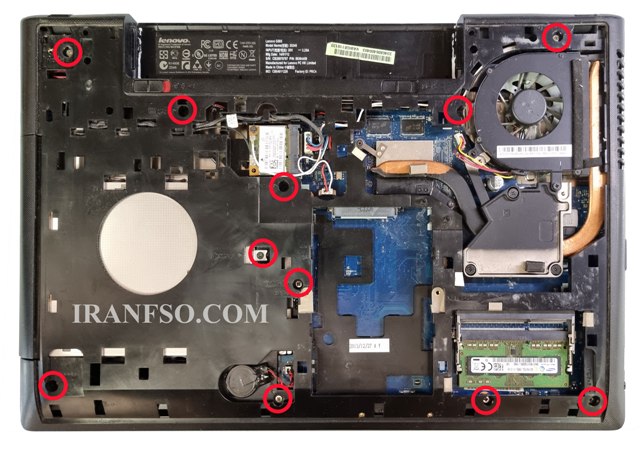

در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

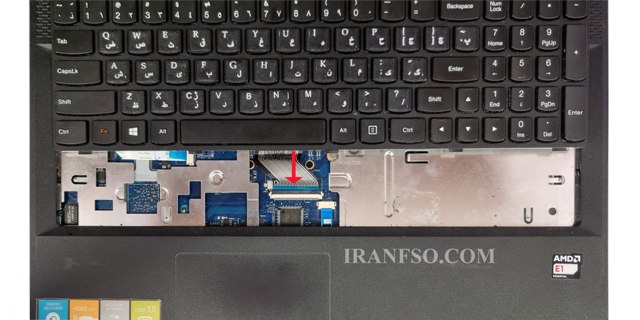

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

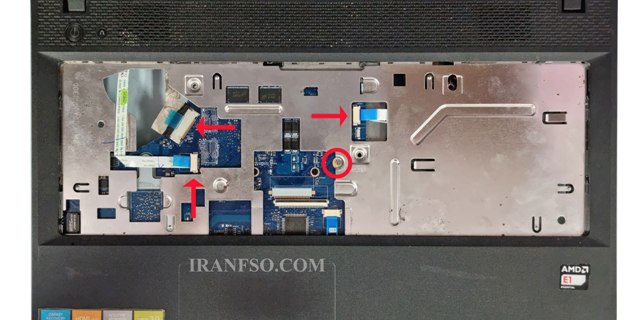

در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را جدا نمایید.

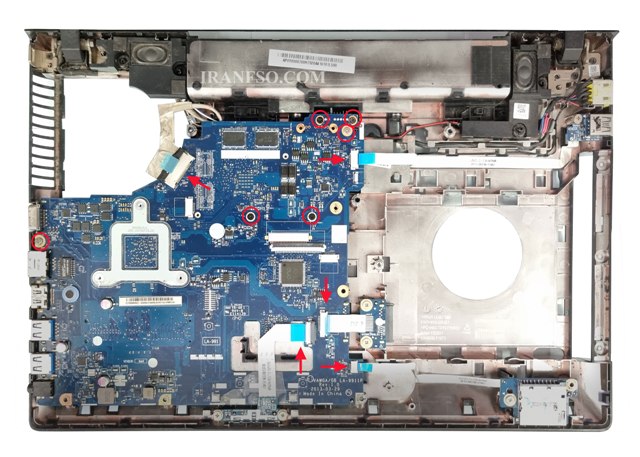

در قدم نهایی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.
در صورت تعویض هیت سینک و CPU، جابجایی مادربرد دستگاه لنوو G500 با مادربرد دستگاه لنوو G505 امکانپذیر خواهد شد.
ابتدا با درایو و تبدیل درایو دیگر چک شود.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت و ال اي دي بررسي شود در صورت حل نشدن ايراد ، رم و بایوس چک شود.
ابتدا مینیمم سیستم چک شود در صورت حل نشدن مشکل با رم و CPU دیگر بررسی نمایید.
ابتدا ویندوز و سلامت هارد چک شود و در غیراینصورت تنظیمات بایوس را بررسی نمایید.
