مادربرد لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G510

مادربرد لنووG510

مادربرد Lenovo IdeaPad G510 یک اجزای بسیار مهم در لپتاپ به حساب می آید و ساختار ظاهری یک مادربرد شامل مجموعه ای از قطعات الکترونیکی می باشد و اصلی ترین کار این بخش ارتباط بین قطعات می باشد. از این رو شناخت و بررسی این قطعه بسیار ضروری است تا در صورت ایجاد اختلال در صدد رفع آن اقدام نماییم

سی پی یو مادربرد لنوو آیدیاپد G510

سی پی یو مادربرد لپتاپ لنوو آیدیاپد G510 از نسل چهار ( Haswell ) میباشد که مدل I3 ، I5 و I7 را ساپورت مینماید و به لحاظ گرافیکی به دو نوع INTEL (بدون گرافیک) و AMD (ATI) آن موجود میباشد و تا 4G را ساپورت مینماید.

نکات مهم تعویض مادربرد لنوو G510

در صورتی که مدل PM ( با گرافیک ) مادربرد لنوو G510 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای اینکه مدل PM را به جای GM جایگزین نمایید ، حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق و هیت سینک کمی کج گردد.

نکته: ممکن است دستگاه در ابتدا ERROR CPU بدهد این بدان معناست که دستگاه فقط CPU PENTIUM ساپورت میکند و درصورتیکه CPU دیگری گذاشته شود دستگاه ارور میدهد.

خرابی متداول دستگاه لنوو G510

مشکل بایاس، خرابی فلت و سوختن جنوبی، از مشکلات رایج دستگاه لنوو G510 میباشد.

نکات خرید ال ای دی لنوو G510

نکته : ال سی دی هایی که با مادربرد لنوو G510 سازگار است از مدل LED 15.6 40PIN HD ضخیم میباشد که شما می توانید قیمت خرید ال ای دی لنوو G510 را مشاهده نمایید .

نکته: در دستگاه لنوو G510، دارای دو نوع فلت (PR00 و PS00) میباشد که هر دو بر روی مادربرد جواب میدهد و فقط طول فلت PS00 بلندتر از PR00 میشود.

نحوه تعویض مادربرد لپتاپ لنوو G510

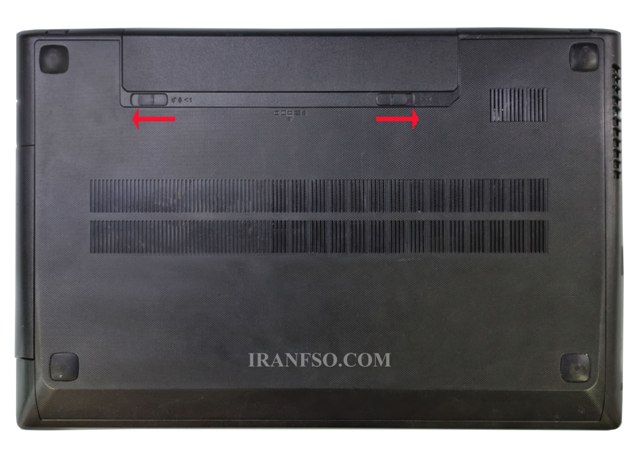

برای تعویض مادربرد لپ تاپ لنوو G510 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.

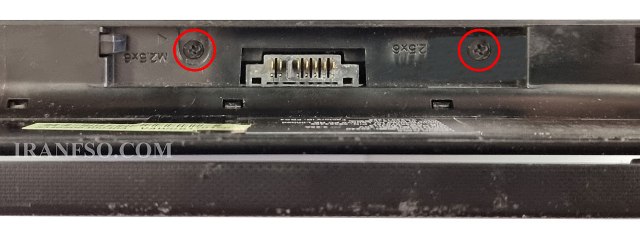

در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.

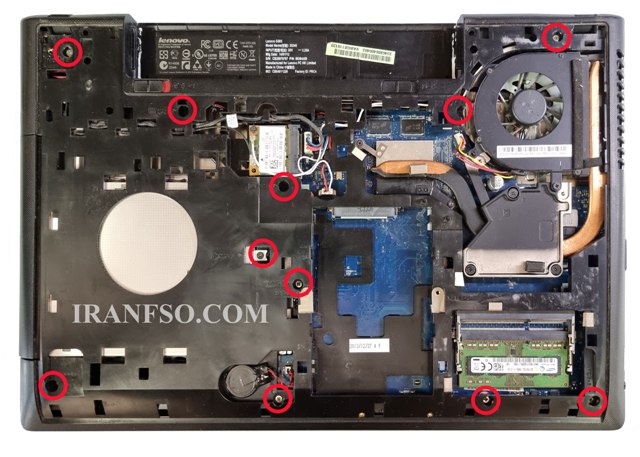

در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

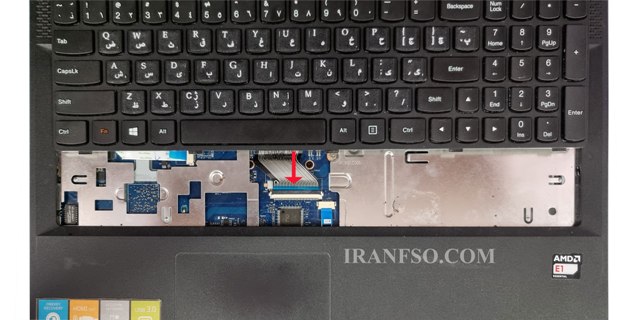

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

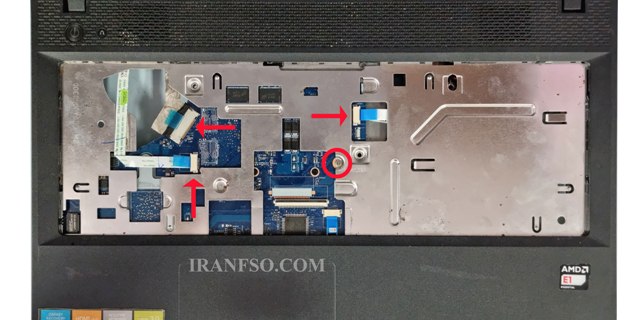

در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را جدا نمایید.

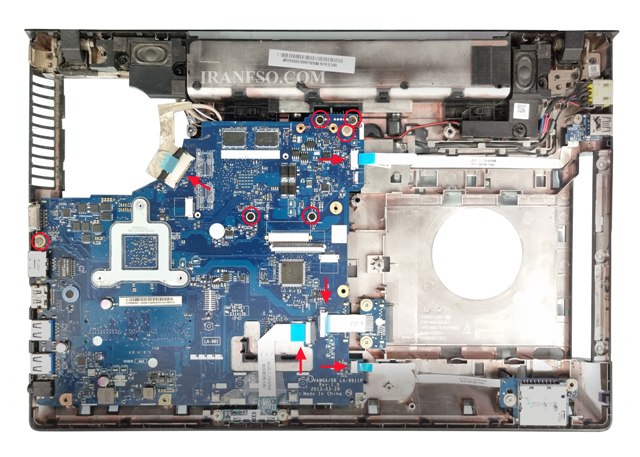

در قدم نهایی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.
