مادربرد لپ تاپ لنوو آیدیاپد Lenovo IdeaPad Z50-70
مادربرد لنوو Z50-70
مادربرد Lenovo IdeaPad Z50-70 یک اجزای بسیار مهم در لپتاپ به حساب می آید و ساختار ظاهری یک مادربرد شامل مجموعه ای از قطعات الکترونیکی می باشد و اصلی ترین کار این بخش ارتباط بین قطعات می باشد. از این رو شناخت و بررسی این قطعه بسیار ضروری است تا در صورت ایجاد اختلال در صدد رفع آن اقدام نماییم.
سی پی یو مادربرد لنوو آیدیاپد Z50-70
سی پی یو مادربرد لپ تاپ لنوو آیدیاپد Z50-70 از نسل چهار ( Haswell ) به صورت onboard تولید شده است که سه نوع I3 ، I5 و I7 را ساپورت مینماید و گرافیک آن از دو نوع GEFORCE ( NVIDIA ) و INTEL ( بدون گرافیک ) موجود میباشد و حداکثر تا 4G را ساپورت میکند.
نکات مهم تعویض مادربرد لنوو Z50-70
در صورتی که مدل PM ( با گرافیک ) مادربرد لنوو Z50-70 موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای اینکه مدل PM را به جای GM جایگزین نمایید ، حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.
خرابی متداول دستگاه لنوو Z50-70
سوختن CPU و بایاس از خرابی های رایج در دستگاه لنوو Z50-70 میباشد.
خرابی فلت که درنهایت سبب سوختن I/O میشود نیز از خرابی متداول دیگر میباشد.
نکات خرید ال ای دی لنوو Z50-70
نکته : ال سی دی هایی که با مادربرد لنوو Z50-70 سازگار است از مدل LED SLIM 15.6 30PIN HD میباشد که شما می توانید قیمت خرید ال ای دی لنوو Z50-70 را مشاهده نمایید .
نحوه تعویض مادربرد لپتاپ لنوو Z50-70

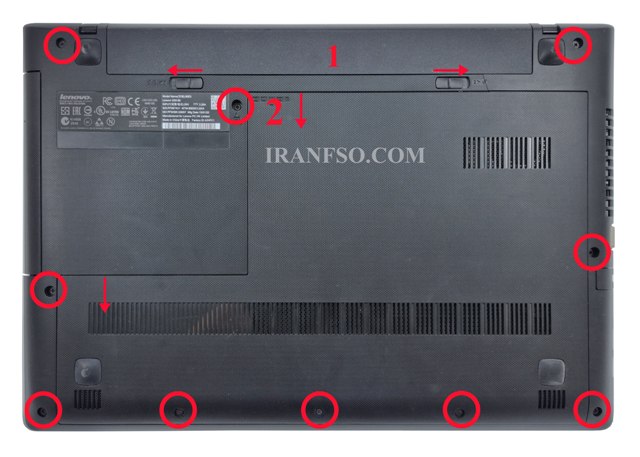

برای تعویض مادربرد لپ تاپ لنوو Z50-70 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

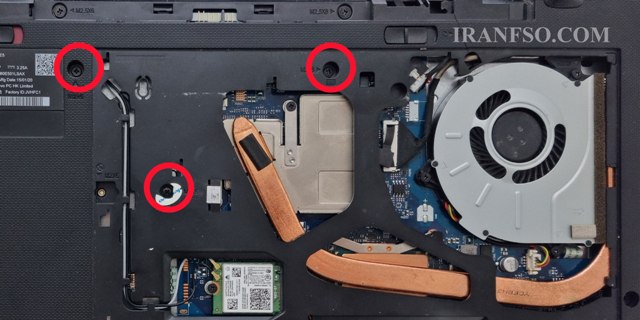

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

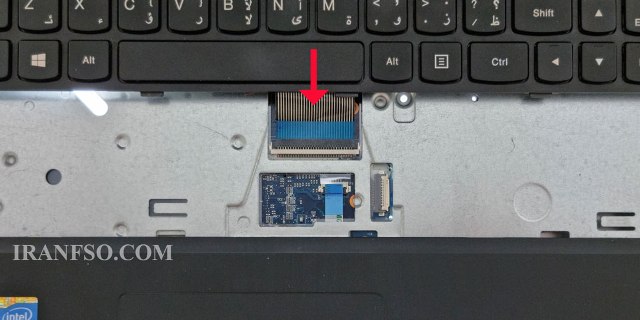

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

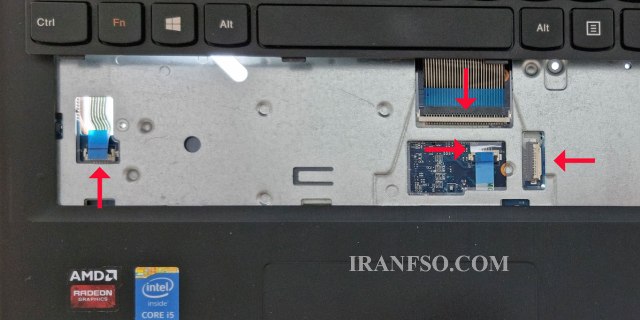

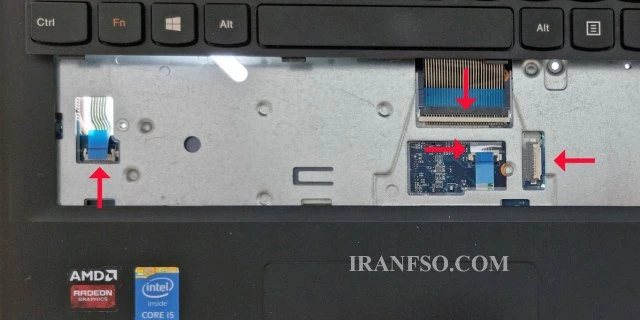

در قدم بعدی همه ی فلت ها را آزاد نمایید.

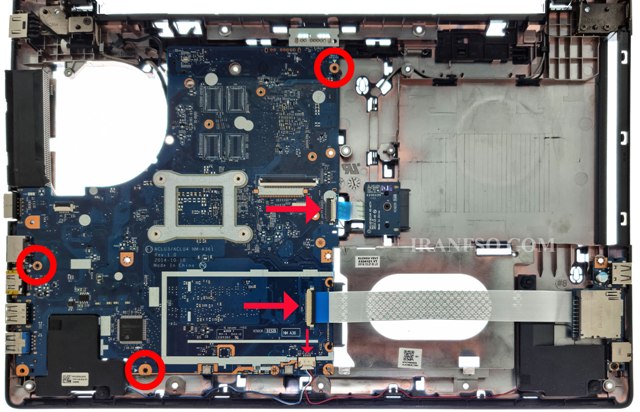

در قدم نهایی پیچ های باقی مانده بر روی مادربرد را باز نموده و فلت ها را از روی مادربرد به آرامی جدا نمایید. و مادربرد را آزاد کنید.
ابتدا از CRT تصوير گرفته شود اگر تصوير داشت، فلت و ال اي دي بررسي شود در صورت حل نشدن ايراد ، در غیراینصورت با رم دیگر چک نمایید و نهایتا باتری بایوس را از روی برد جدا کرده و دوباره امتحان کنید و در غیراینصورت بایاس را مجدد پروگرام نمایید.
با درایو و تبدیل درایو دیگر چک شود.
با توجه به متفاوت بودن چیپ گرافیک، در صورت تعویض هیت سینک، جابجایی مادربرد لنوو G50-70 با Z50-70 امکان پذیر میشود.
ابتدا ویندوز و درایور ها بررسی شود و سپس برد هدفون چک شود.
ابتدا ویندوز و سلامت هارد چک شود و در غیراینصورت تنظیمات بایوس را بررسی نمایید.
ابتدا باطری را بر روی دستگاه قرارداده و سپس در تنظیمات بایوس، ساعت و تاریخ را تنظیم نمایید و وارد ویندوز شوید و یکبار دستگاه را SHUTDOWN و دوباره روشن کنید.
با توجه به خرابی زیاد دکمه ها، ابتدا دکمه های کلیک تاچ را تعویض کنید.
