مادربرد لپ تاپ سونی وی پی سی Sony VPCEH

مادربرد سونی VPCEH

مادربرد لپتاپ SONY VPCEH پل ارتباطی بین سایر اجزای نوت بوک است که تمام قطعات را در یک نقطه به هم متصل می کند و بخش اصلی لپ تاپ به حساب می آید که در صورت اختلال لپتاپ به درستی کار نمی کند.

سی پی یو مادربرد نوت بوک سونی وی پی سی EH

سی پی یو مادربرد لپتاپ سونی وی پی اس EH از نسل دو ( SANDY ) تولید شده است که دو نوع I7 ، I5 و I3 را ساپورت مینماید و گرافیک آن از دو نوع GEFORCE (NVIDIA) و INTEL (بدون گرافیک) موجود میباشد و حداکثر تا 2G را ساپورت مینماید.

نکات مهم تعویض مادربرد سونی VPCEH

در صورتی که مدل PM ( با گرافیک ) مادربرد سونی VPCEH موجود نباشد شما میتوانید مدل GM ( بدون گرافیک ) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینک آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینک آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.

نکته: مادربرد نوت بوک سونی وی پی سی EH دارای دو پارت mbx-247 و mbx-249 می باشد که با یکدیگر قابل جابه جایی نیستند.

نکته: پارت مادربرد در صورتیکه در دستگاه سونی EH، باطری کشویی باشد MBX-247 بوده و درصورتیکه کشویی نباشد MBX-249 میباشد.

خرابی متداول دستگاه سونی EH

بایوس و سوختن جنوبی از ایرادات رایج در دستگاه سونی EH میباشد.

نکات خرید ال ای دی سونی VPCEH

نکته: ال سی دی هایی که با مادربرد سونی VPCEH سازگار است از مدل LED 15.6 40PIN ضخیم میباشد که شما می توانید قیمت خرید ال ای دی سونی VPCEH را مشاهده نمایید .

نکته: با توجه به اینکه در مادربردهای دستگاه سونی EH دو نوع فلت وجود دارد، هنگام تعویض فلت، حتما به مدل سوکت فلت دقت نمایید.

آموزش تعویض مادربرد لپ تاپ Sony VPC-EH

مرحله اول: برداشتن باتری

• درب لپ‌تاپ را ببندید و دستگاه را برگردانید.
• باتری را جدا کنید.

مرحله دوم: برداشتن هارد

• دو پیچ قسمت هارد را باز کنید.
• درپوش پلاستیکی را به سمت خود بکشید.
• حالا هارد قابل مشاهده است. با کشیدن گیره پلاستیکی به سمت چپ، هارد را جدا کنید.

مرحله سوم: خارج کردن رم

• درپوش رم را باز کنید.
• ماژول رم را جدا نمایید.

مرحله چهارم: خارج کردن درایو DVD

• پیچی را که در قسمت پلاستیکی سیاه (سه نقطه در یک خط) وجود دارد، باز کنید.
• با کمک اسپاجدر، درایو DVD را به سمت چپ بکشید و خارج کنید.

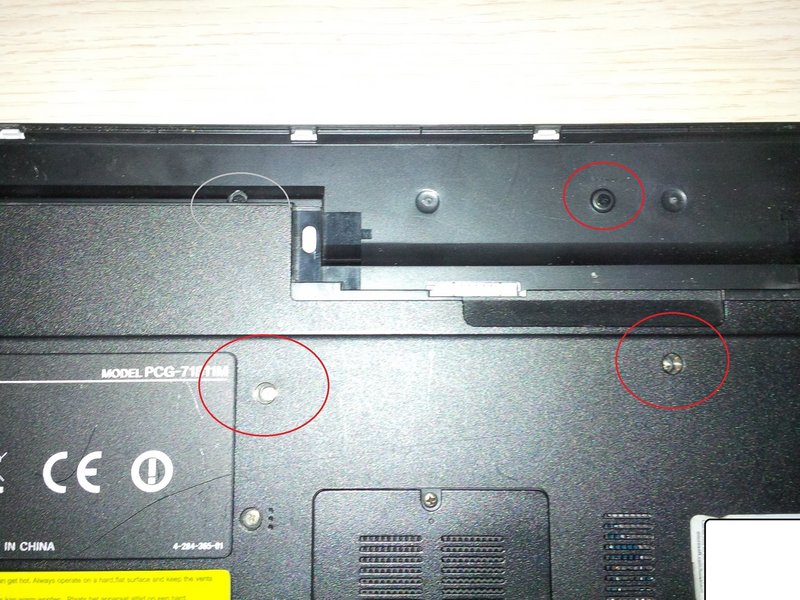

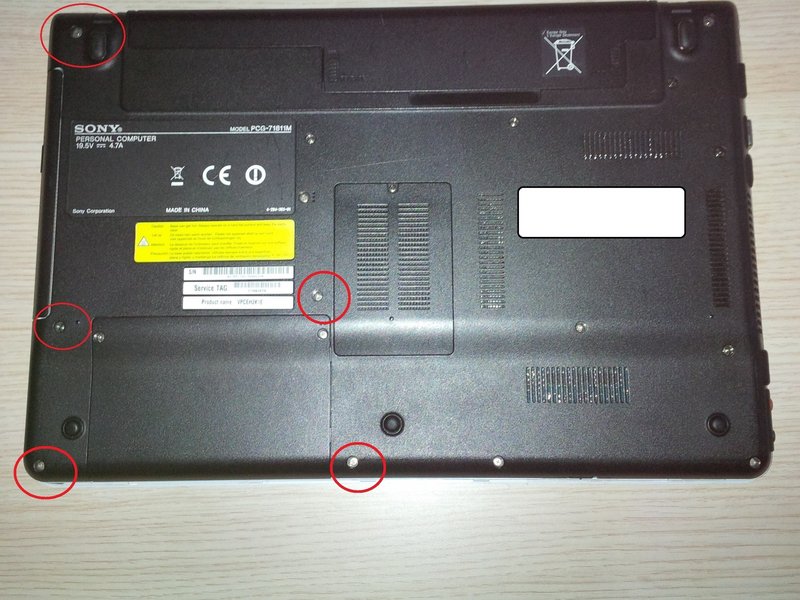

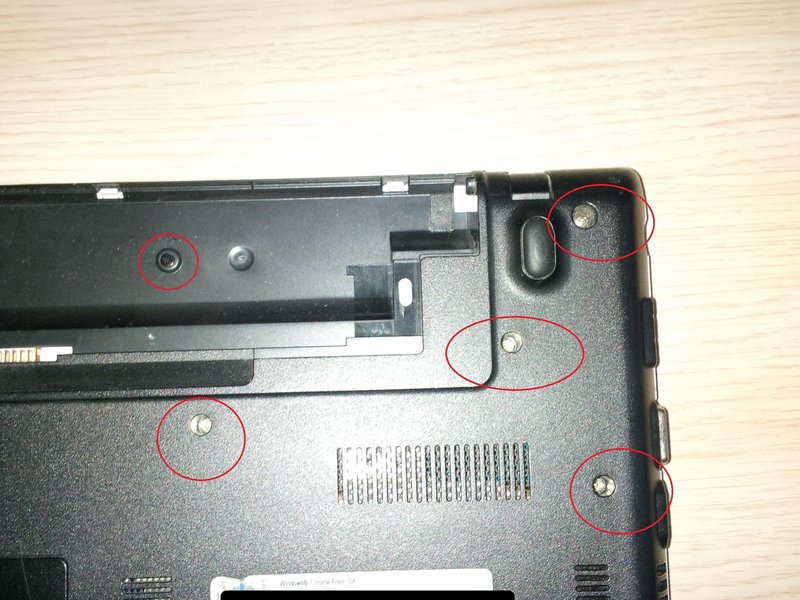

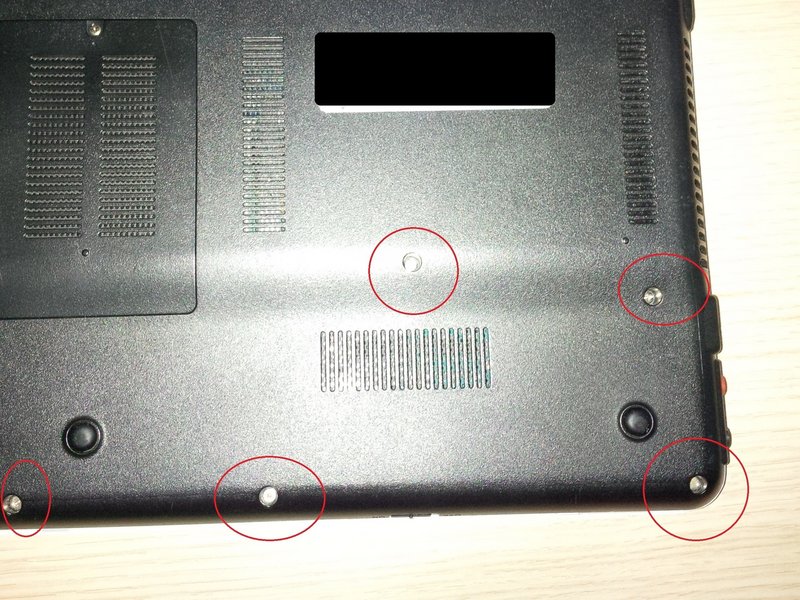

مرحله پنجم: باز کردن پیچ‌های بدنه

• ابتدا پیچ‌های بخش زیرین لپ‌تاپ را باز کنید.
• سپس پیچ‌های کناری را نیز باز نمایید.
• دو پیچ مشکی در قسمت باتری را فراموش نکنید.

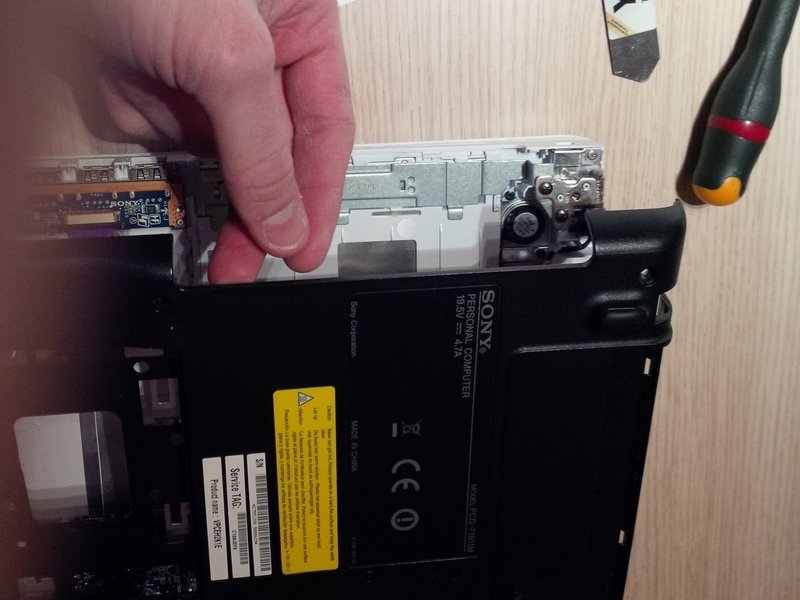

مرحله ششم: برداشتن پنل زیرین

• بعد از باز کردن تمام پیچ‌ها، حالا پنل زیرین را باز می‌کنیم.
• از اسپاجدر و ابزار مخصوص برای باز کردن آرام بدنه استفاده کنید.
• صداهایی شبیه "کلیک" خواهید شنید. سپس به آرامی قاب پایین را به سمت خود بکشید.

مرحله هفتم: جدا کردن کابل‌ها از مادربرد

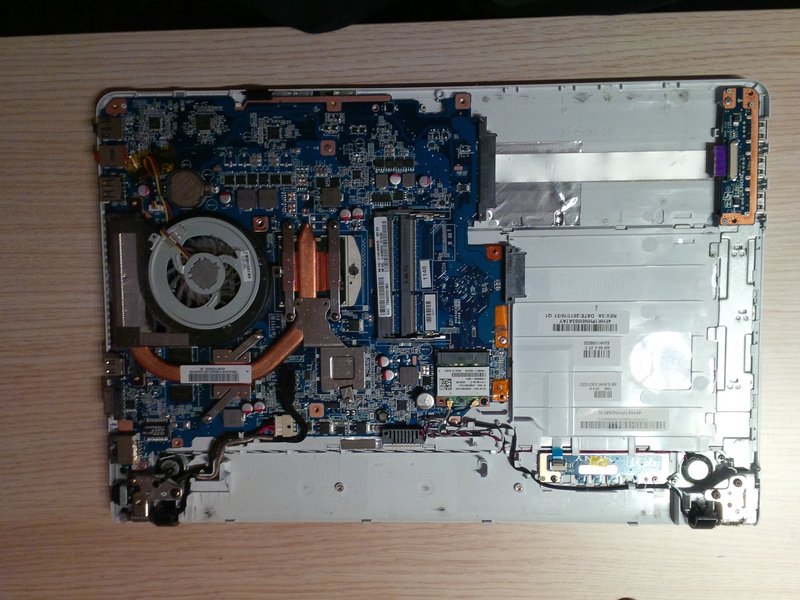

• بعد از برداشتن قاب زیرین، مادربرد قابل مشاهده است.

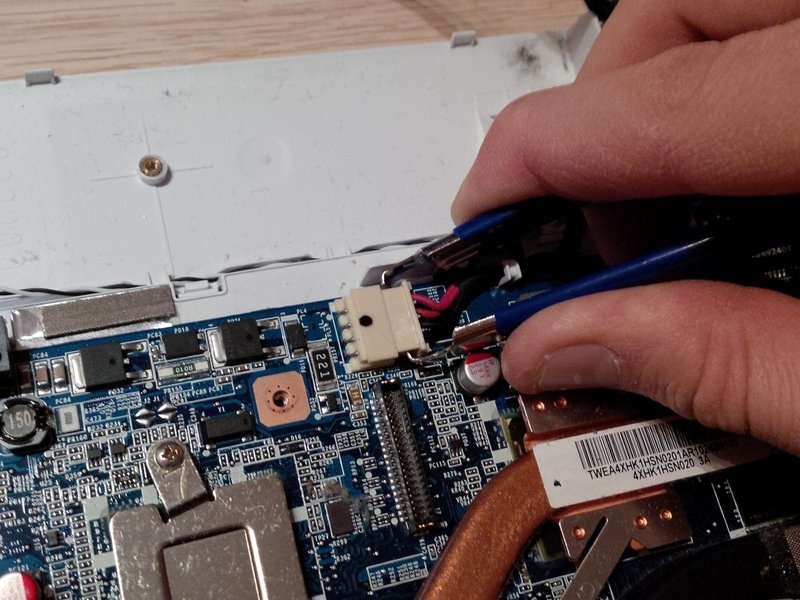

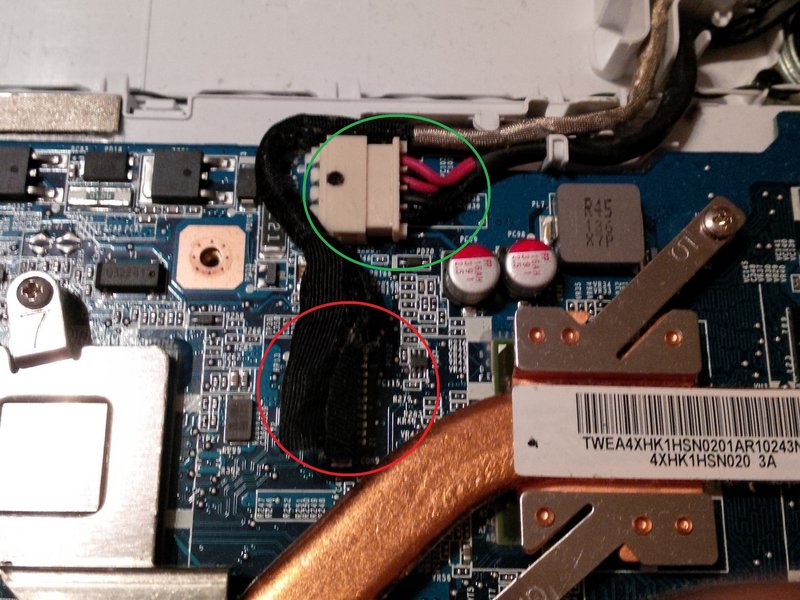

• ابتدا کابل شارژ (DC jack) و سپس کابل نمایشگر را با دقت جدا کنید.
• از پنس یا ابزار دندان‌پزشکی برای جدا کردن دقیق اتصالات استفاده کنید.

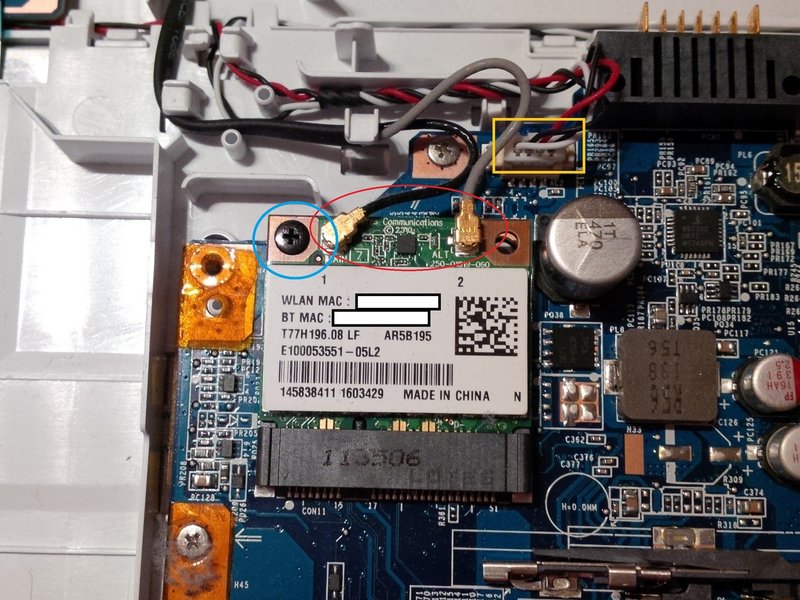

مرحله هشتم: خارج کردن کارت WiFi و کابل صدا

• کابل‌های آنتن (خاکستری و مشکی) را جدا کنید.
• پیچ کارت WiFi را باز کنید و کارت را بیرون بکشید.

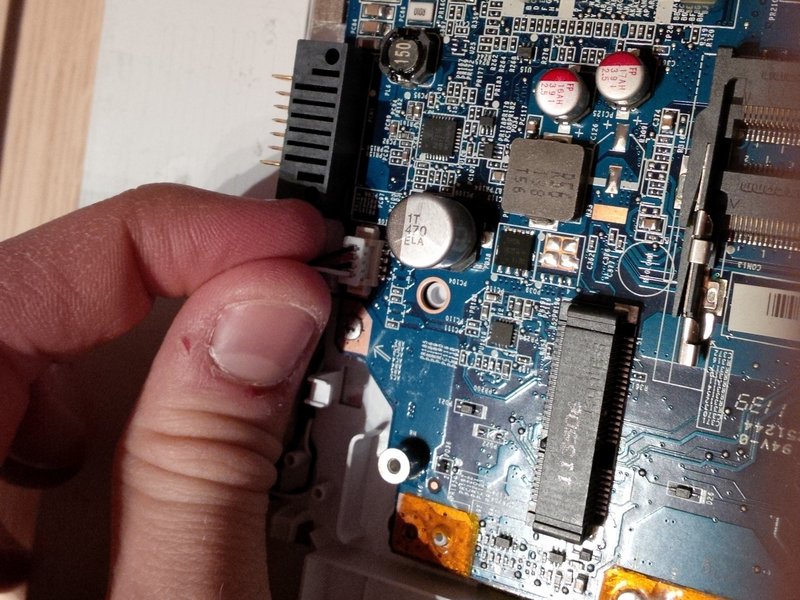

• اتصال کابل صدا را نیز به آرامی جدا کنید.

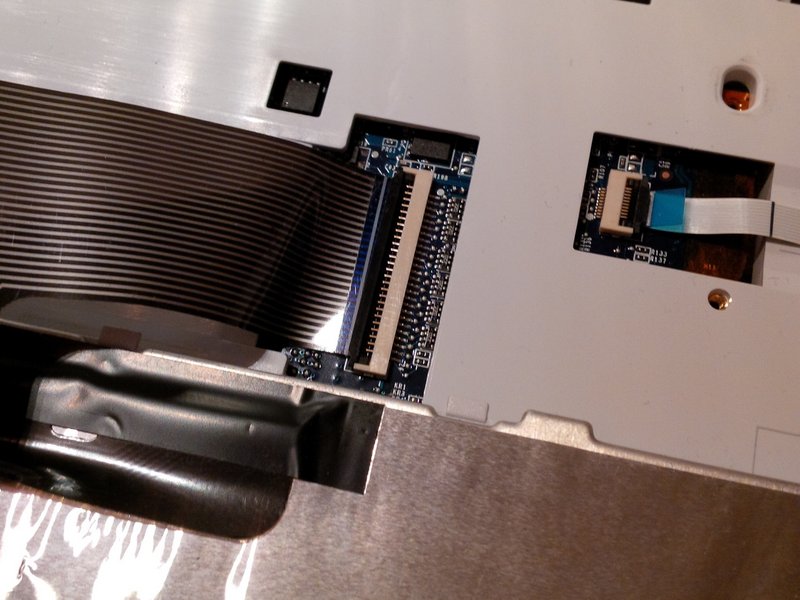

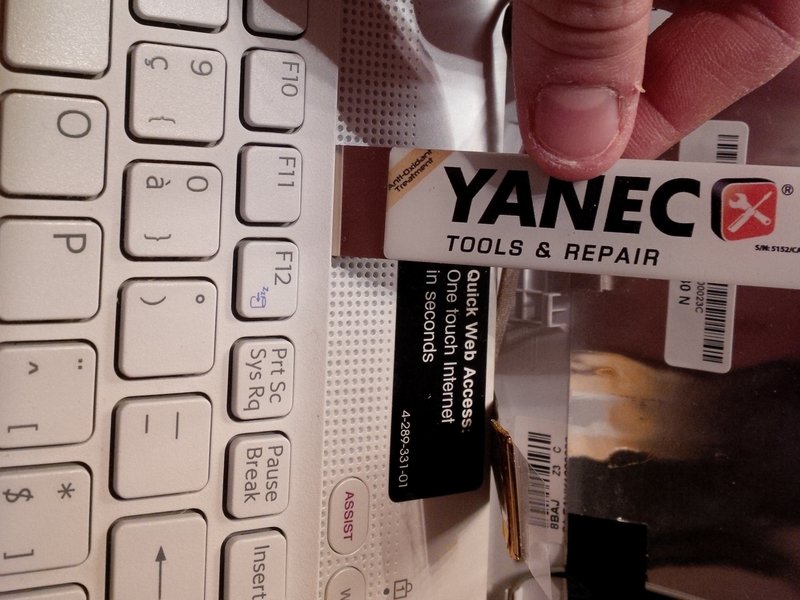

مرحله نهم: خارج کردن کیبورد

• با ابزار مخصوص کیبورد را به سمت خود بکشید تا آزاد شود.
• کانکتور کیبورد را به آرامی باز کنید. مواظب گیره پلاستیکی باشید که گم نشود.

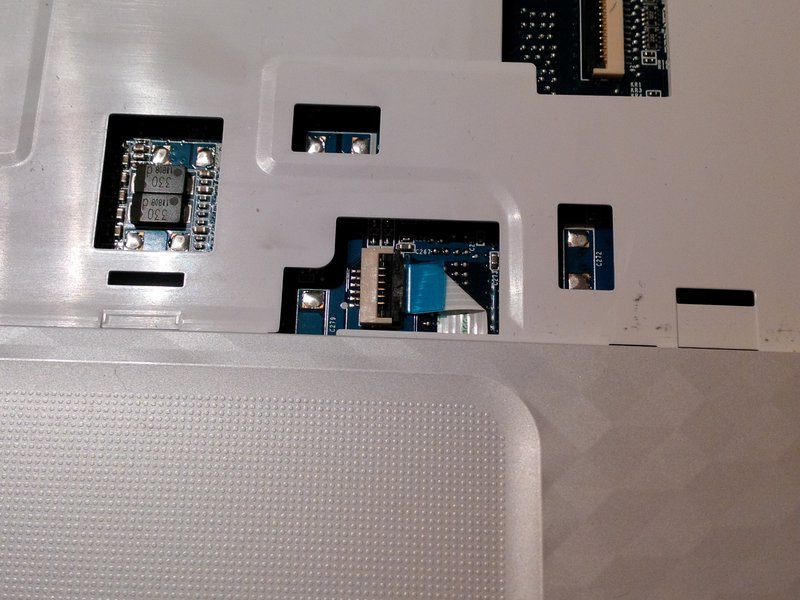

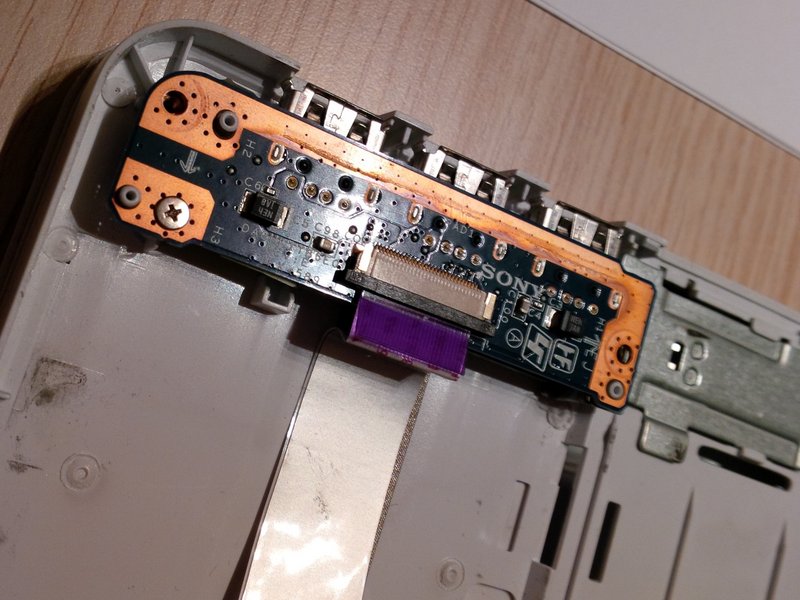

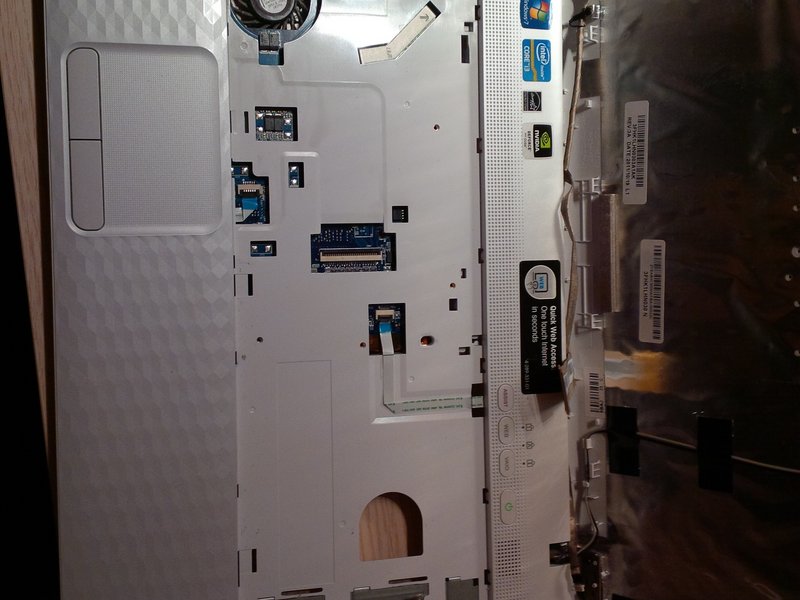

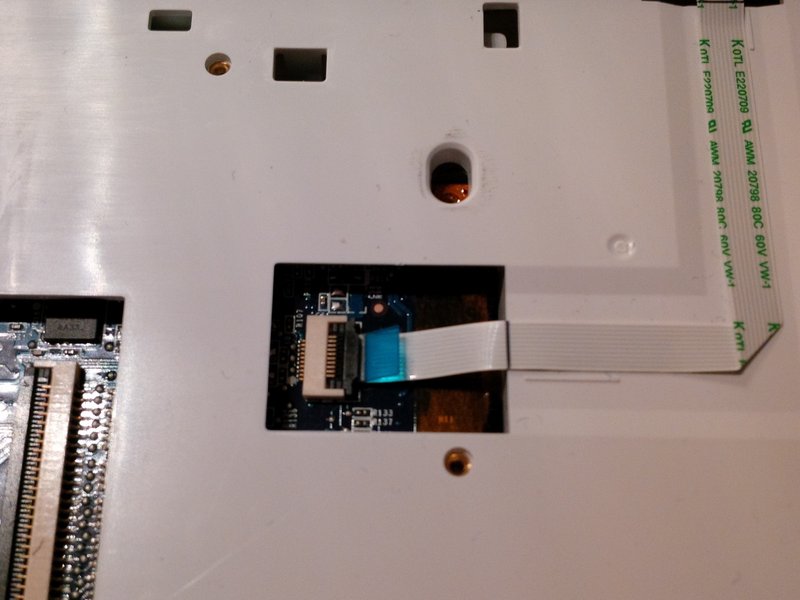

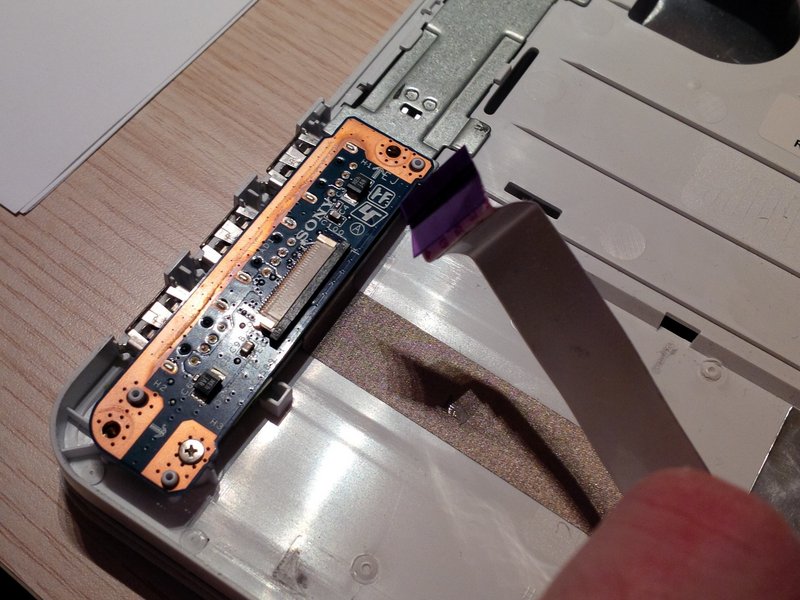

مرحله دهم: جدا کردن کابل‌های تاچ‌پد و دکمه پاور

• کابل‌های متصل به تاچ‌پد و PCB دکمه پاور را جدا کنید.
• از ابزار مناسب برای بلند کردن قفل پلاستیکی استفاده نمایید.

مرحله یازدهم: جدا کردن کابل نهایی

• آخرین کابل را از مادربرد جدا کنید.
• به‌آرامی کابل را از بدنه پلاستیکی جدا کرده و از کانکتور بیرون بکشید.

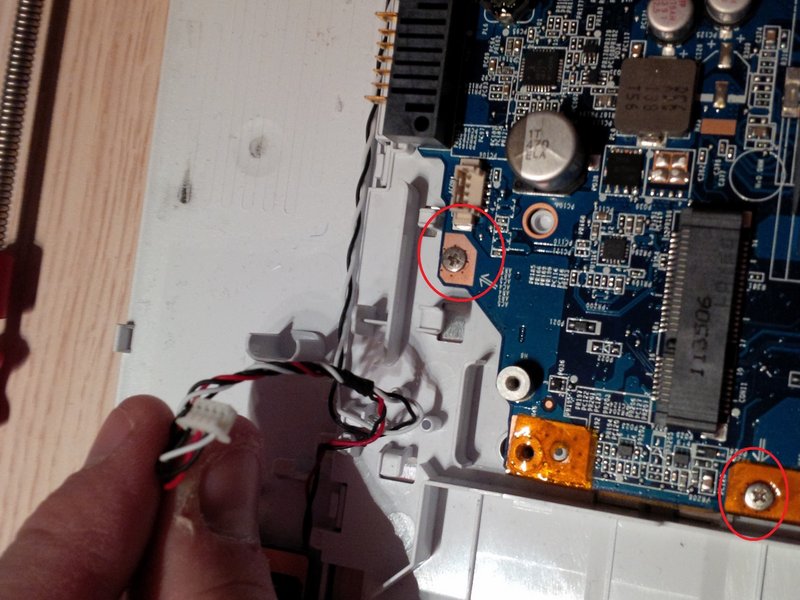

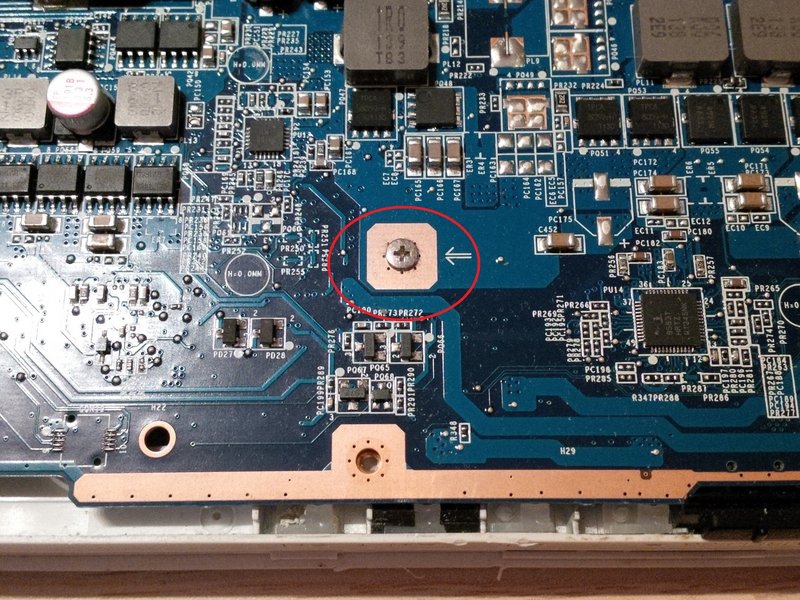

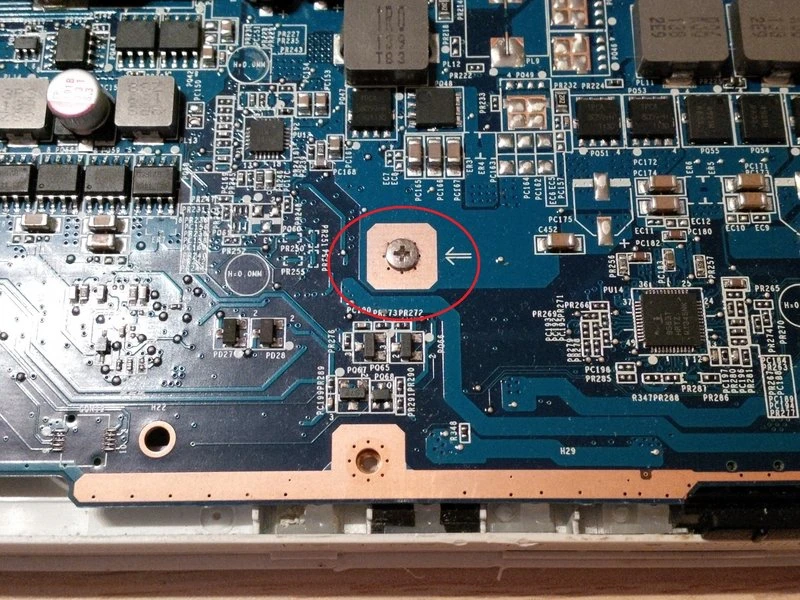

مرحله دوازدهم: خارج کردن مادربرد

• پیچ‌های مادربرد را باز کنید.
• مادربرد را به‌آرامی بیرون بکشید.
• حالا دیگر آماده‌ایم که بر روی مادربرد خود کار کنیم و یا ان را تعویض نماییم.
