جک ، سوکت شارژر و USB لپ تاپ ایسر اسپایر Acer Aspire E1-510

نحوه تعویض جک برق لپتاپ ایسر E1-510

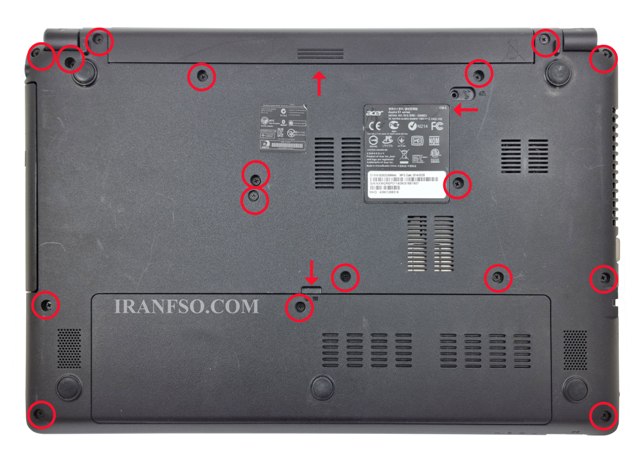

برای تعویض جک برق لپ تاپ ایسر E1-510 ابتدا از خاموش بودن لپ تاپ اطمینان حاصل نمایید و در قدم بعدی طبق تصویر زیر ، تمام پیچ های قاب کف را باز نمایید.

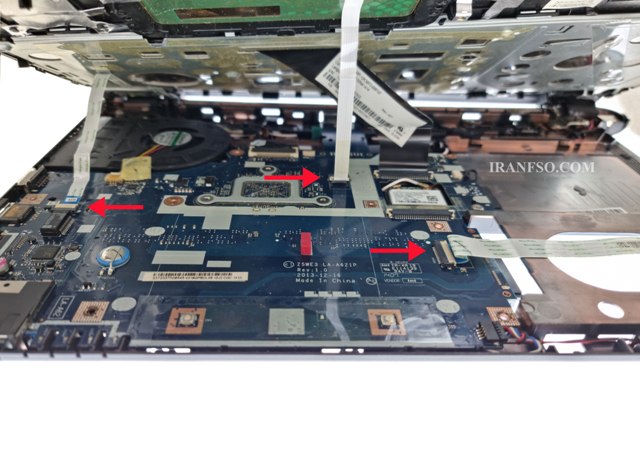

در قدم بعدی قاب C را به آرامی به صورت نیمه باز قرار دهید و سوکت فلت های کیبرد ، تاچ پد وبرد سوییچ را آزاد نموده و سپس قاب C را به طور کامل باز نمایید.

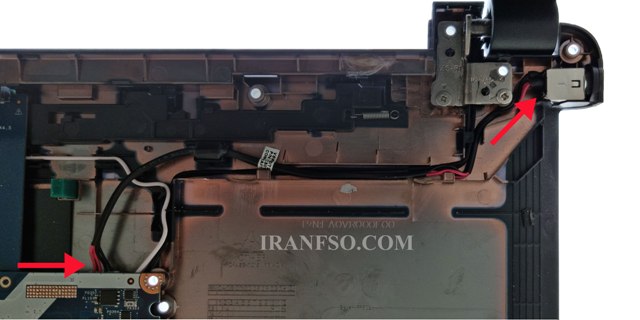

در قدم نهایی سوکت جک برق را از مادربرد جدا نموده و جک برق را به وسیله یک اسپاتول از خارهای قاب  کف جدا نمایید.

نحوه تعویض برد یو اس بی لپتاپ ایسر E1-510

برای تعویض برد یو اس بی لپ تاپ ایسر E1-510 ابتدا از خاموش بودن لپ تاپ اطمینان حاصل نمایید و در قدم بعدی طبق تصویر زیر ، تمام پیچ های قاب کف را باز نمایید.

در قدم بعدی قاب C را به آرامی به صورت نیمه باز قرار دهید و سوکت فلت های کیبرد ، تاچ پد وبرد سوییچ را آزاد نموده و سپس قاب C را به طور کامل باز نمایید.

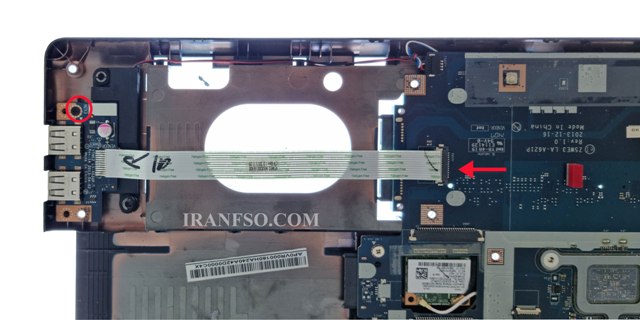

 در قدم نهایی سوکت فلت برد سوییچ را از روی مادربرد جدا نمایید و 1 عدد پیچ مربوط به آن را باز نمایید.
