جک ، سوکت شارژر و USB لپ تاپ ایسوس Asus Eee PC 1001

جک برق ایسوس 1001

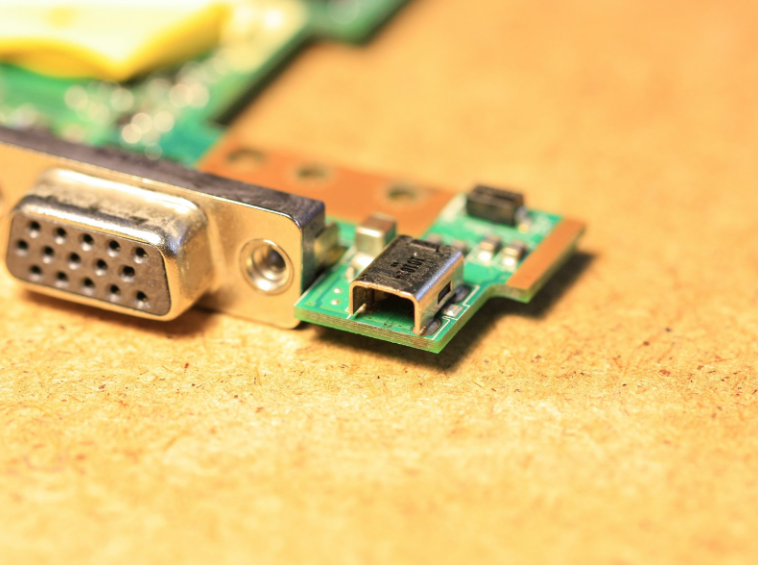

جک شارژر Asus Eee PC 1001 دارای 2 نوع جک می باشد. یک نمونه آن دارای یک پایه در پشت که مربوط به دیتا است و شش پایه از کنار که روی مادربرد لحیم می نمایند.اندازه این سوکت 0.7* 2.5 میلی متر می باشد و کابل آداپتور آن مینی سرموبایلی می باشد. شما میتوانید قیمت خرید جک برق ایسوس 1001 را در این صفحه مشاهده نمایید.

جک برق ایسوس 1001

جک شارژر Asus Eee PC 1001 وظیفه آن شارژ نمودن نوت بوک می باشد.این پورت دارای یک پایه در پشت که مربوط به دیتا است و شش پایه از کنار که روی مادربرد لحیم می نمایند. اندازه این سوکت 0.7* 2.5 میلی متر می باشد و کابل آداپتور آن مینی سرموبایلی می باشد. شما میتوانید قیمت خرید جک برق ایسوس 1001 را در این صفحه مشاهده نمایید.

آموزش تعویض جک برق لپ تاپ ایسوس Asus Eee PC 1001

در این راهنما نحوه تعویض جک برق لپ تاپ ایسوس Asus Eee PC 1001 را به شما آموزش میدهیم. برای انجام این کار، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.

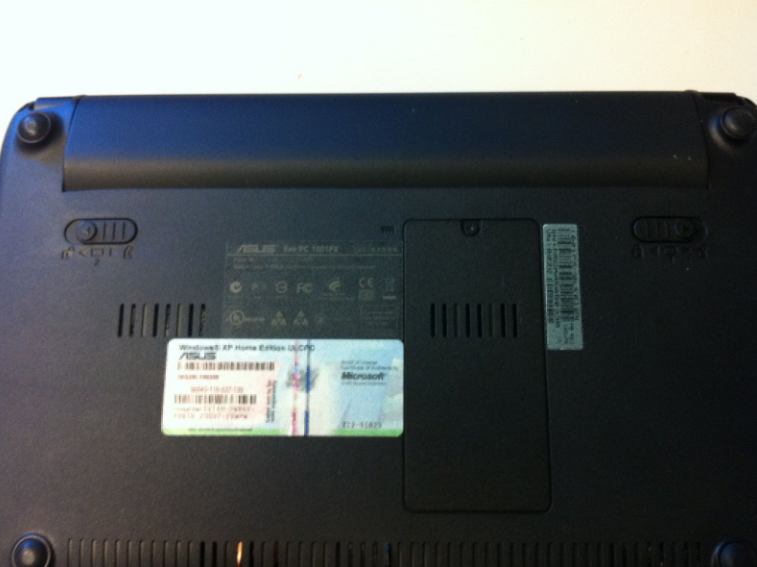

• دستگاه را به پشت برگردانید.

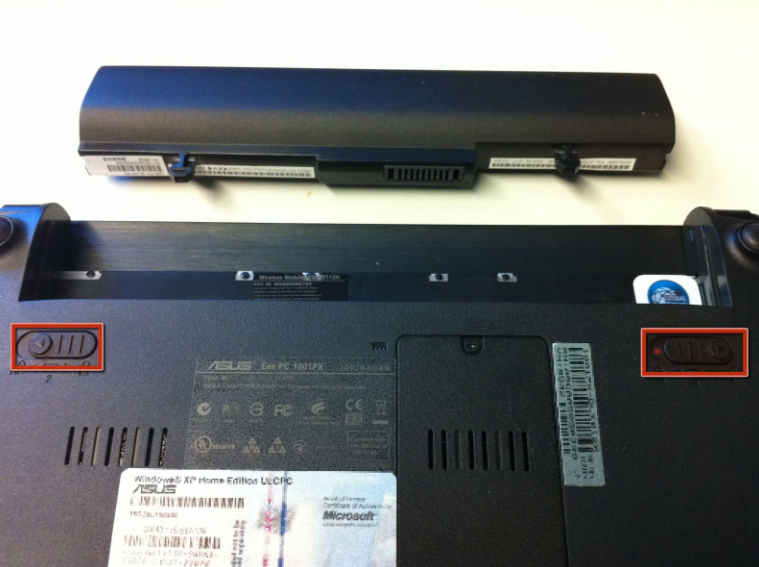

• گیره های باتری را بلغزانید تا باتری آزاد شود و از نت بوک خارج کنید.

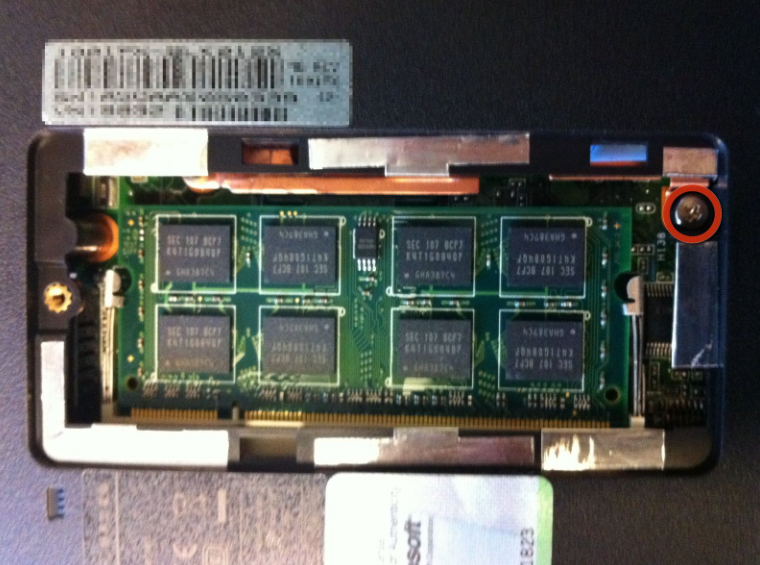

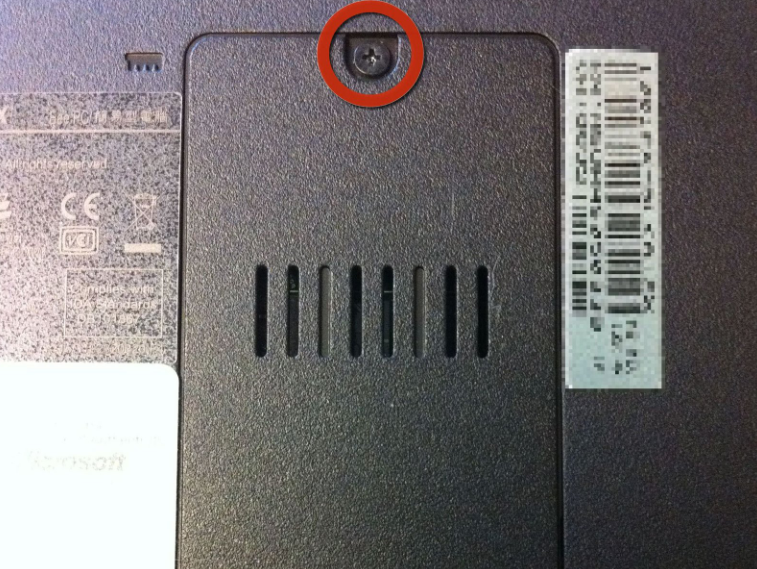

• پیچ درپوش حافظه را باز کنید. این را در نظر داشته باشید که پیچ از درپوش جدا نمیشود.
• از ابزاری سر تخت مانند پیچ گوشتی دوسو استفاده کنید و آن را در قسمت انتهای پیچِ درپوش قرار داده و قاب را به سمت بالا بکشید و آن را بردارید.

• پیچ مشخص شده در تصویر را باز کنید.

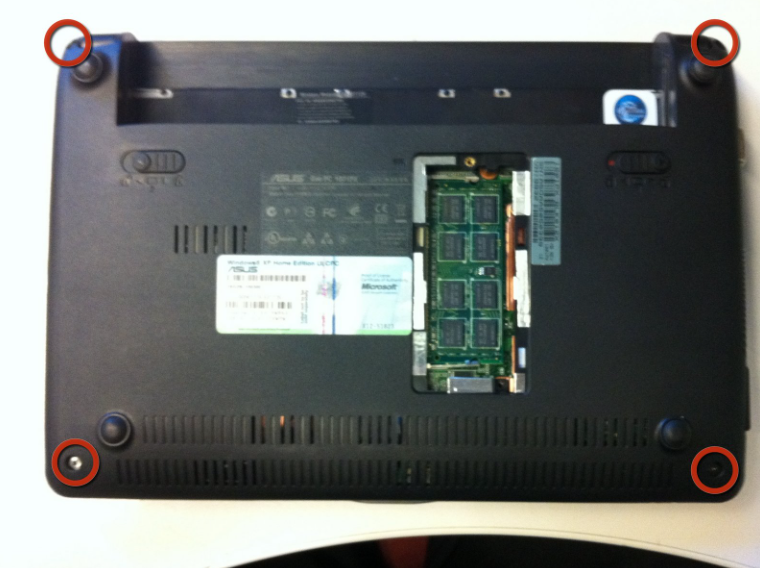

• چهار پیچ باقی مانده را از گوشه های نت بوک باز کنید.

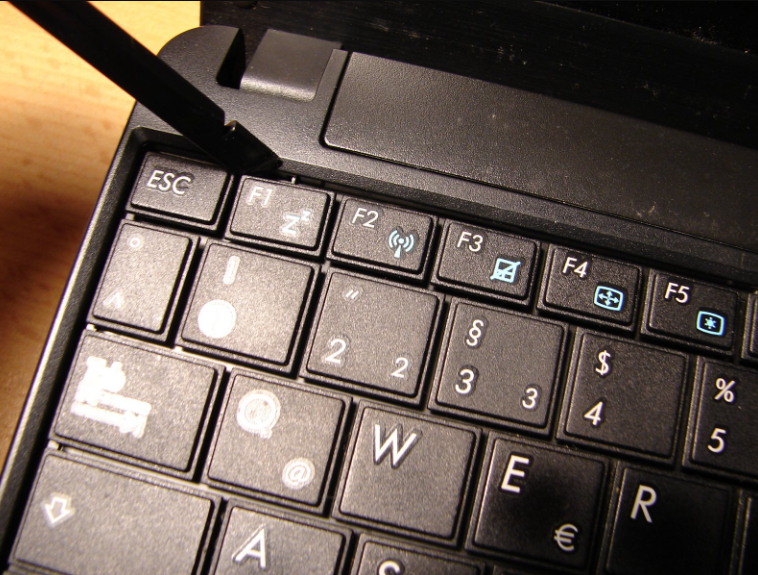

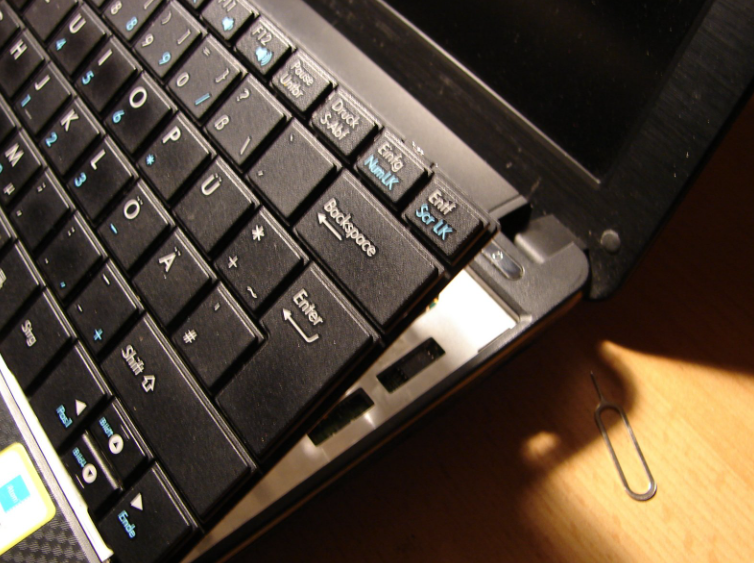

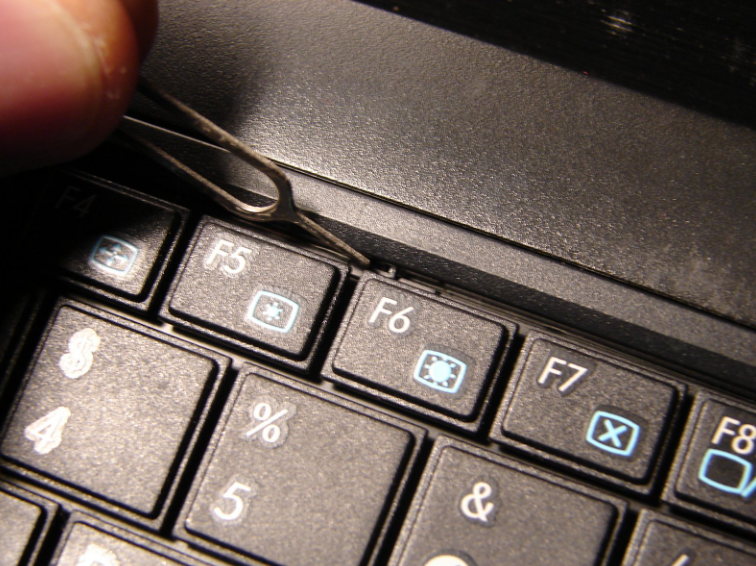

• نت بوک را برگردانید. برای برداشتن کیبورد چهار زبانه فلزی وجود دارد که باید به عقب فشار داده شوند. یک پیچ گوشتی دوسو برای انجام این کار مناسب است.

نکته: مراقب باشید کیبورد یا قاب خراشیده نشود.

• توصیه میشود از سمت چپ کیبورد اقدام نموده و گیره ها را باز کنید.

• بعد از جدا شدن گیره ها، کیبورد را برگردانید و روی قاب کنار کیبورد قرار دهید.

هشدار: سعی نکنید کیبورد را از دستگاه جدا کنید زیرا فلت ها هنوز به مادربرد متصل هستند و با کشیدن صفحه کلید، به آن آسیب خواهید زد.

• بر روی سوکت کیبورد، دو گیره وجود دارد که فلت کیبورد را در جای خود نگه می دارد. برای رها کردن آنها، آنها را به سمت جلو به سمت صفحه کلید فشار دهید. سپس فلت باید بدون مقاومت به بیرون بلغزد.

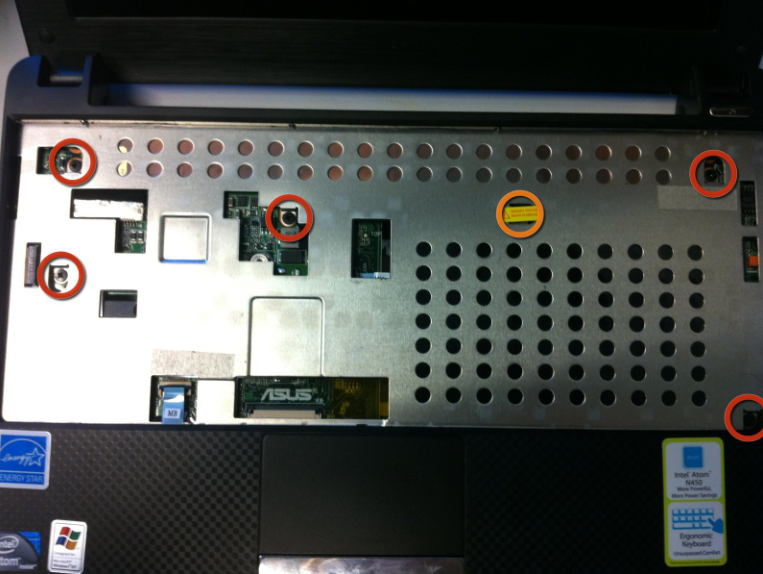

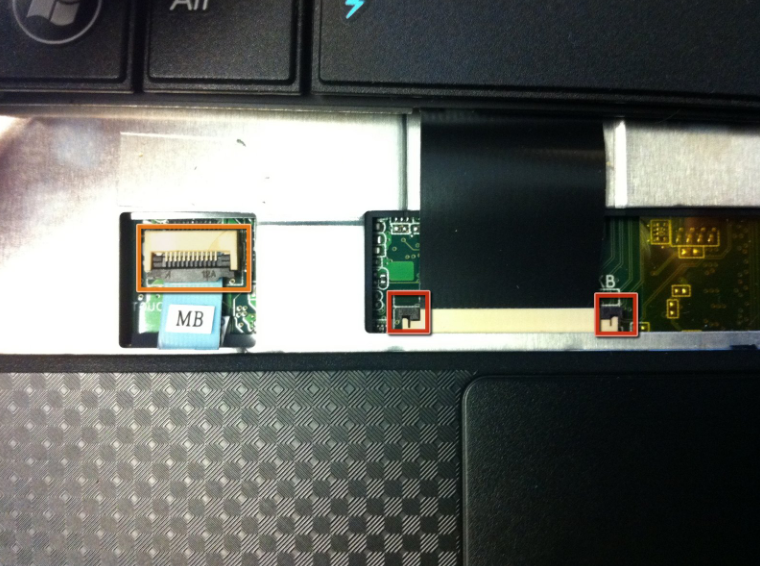

• قفل سوکت تاچ پد را باز کنید و فلت آن را جدا کنید. (علامت نارنجی). برای این کار لازم است ورق مشکی رنگ روی سوکت را برگردانید و با کمک نوار آبی رنگی که برچسب MB روی آن چسبانده شده است، فلت را از سوکت خارج کنید.

• اکنون باید شش پیچ را جدا کنید تا قاب جدا شود.

• حالا از گوشه قاب اقدام نموده و قاب ها را از هم جدا کنید.

• هارد دیسک به وضوح در سمت راست قابل مشاهده است.

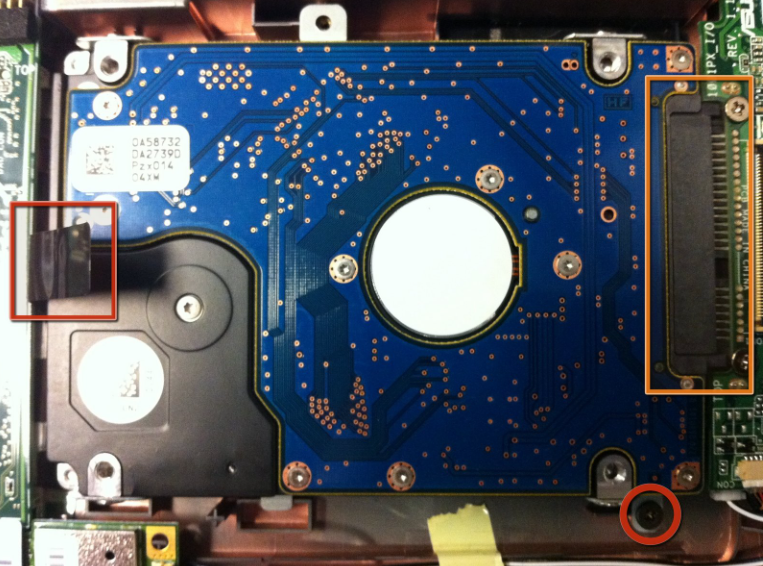

• پیچ باقی مانده را از سمت راست پایین دیسک سخت جدا کنید.

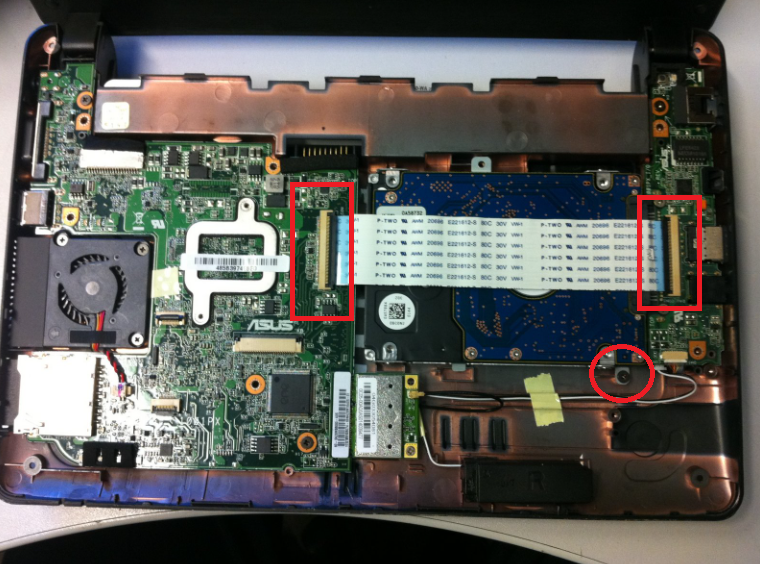

• یک فلت روی هارد دیسک وجود دارد که دو برد اصلی را به هم متصل می کند. با بلند کردن دو نگهدارنده سیاه رنگ و کشیدن فلت به بیرون، فلت از سوکت جدا خواهد شد.

• هارد دیسک را به آرامی با استفاده از زبانه مشکی، به عقب بکشید و به سمت بالا بیاورید تا هارد از سوکت جدا شود.

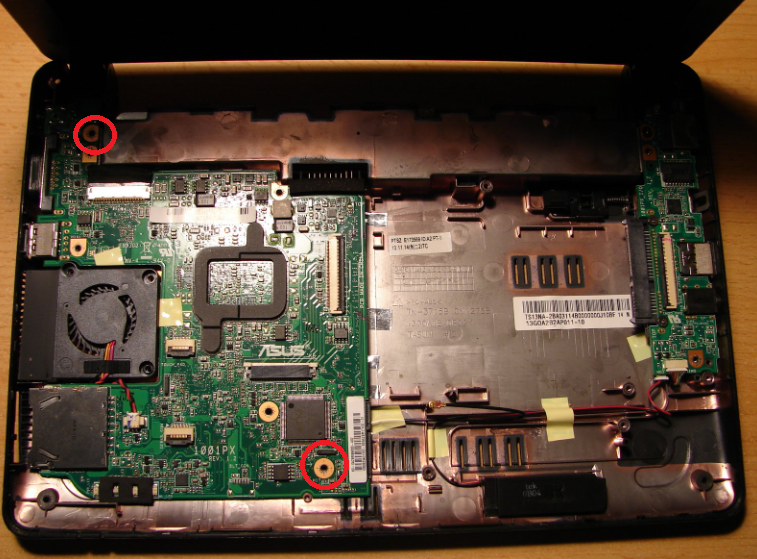

• دو پیچ مادربرد را مطابق تصویر باز کنید.

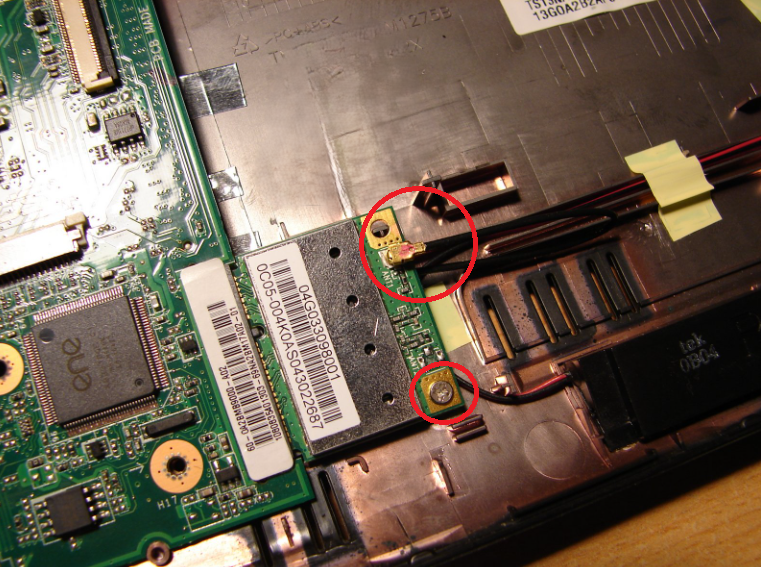

• آنتن Wifi را از روی برد جدا کنید.
• سپس پیچ را باز کرده و برد را از قاب جدا کنید.

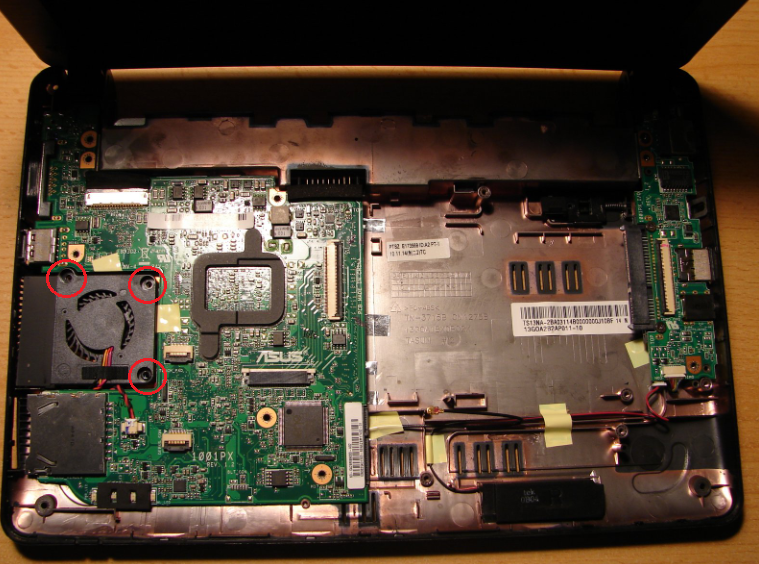

• سه پیچ فن را باز کنید. فن روی مادربرد باقی می ماند، لازم نیست آن را بردارید.

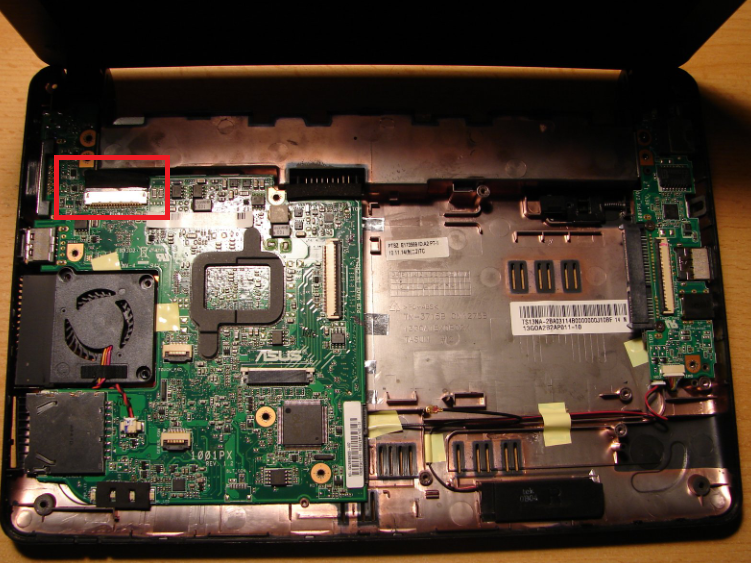

• فلت تصویر را از مادربرد جدا کنید. (داخل تصویر فلت روی مادربرد قرار ندارد و فقط سوکت آن علامت زده شده است)

• از سمت راست مادربرد، به آرامی آن را بلند کنید.

• سوکت VGA داخل حفره سمت چپ قاب قرار دارد، به همین دلیل برای جدا کردن برد باید آن را کمی به عقب کشیده و به آرامی به عقب و جلو ببرید تا سوکت از حفره قاب خارج شده و مادربرد جدا شود.

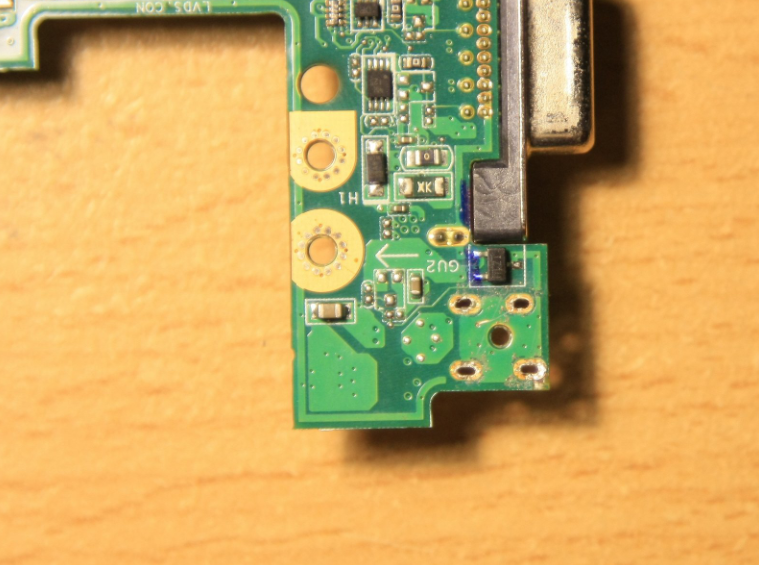

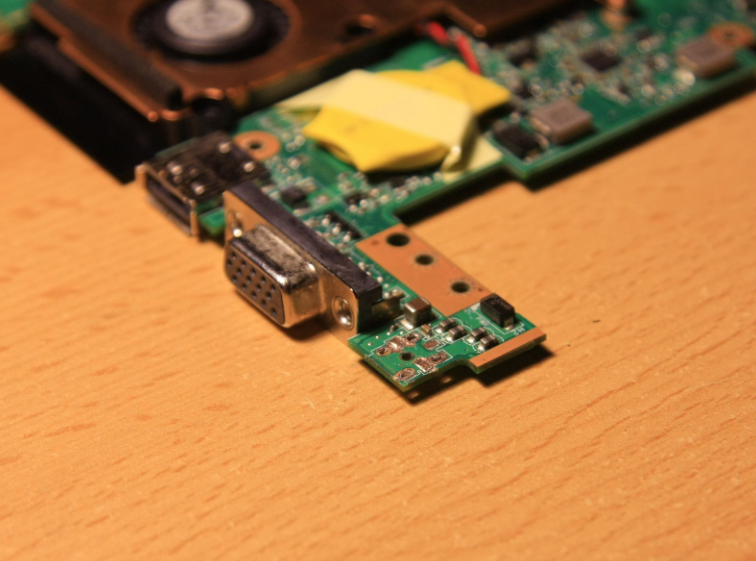

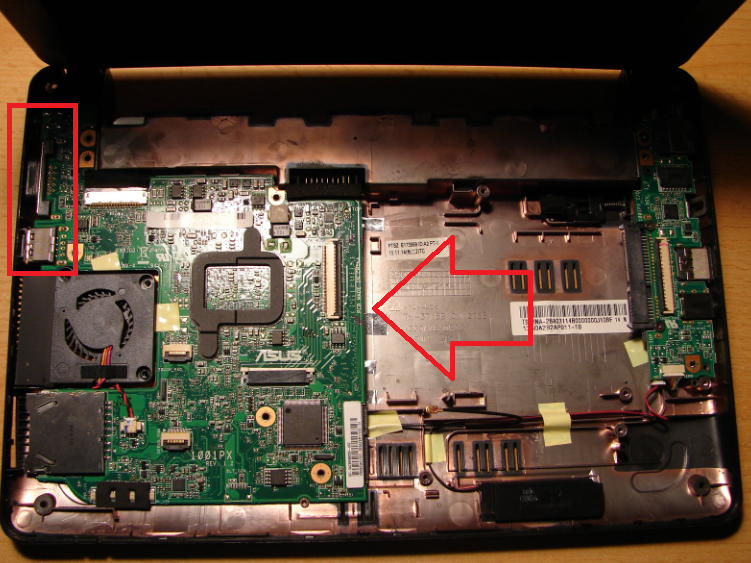

• پس از برداشتن مین برد، باید آن را بچرخانید. اکنون سوکت شارژ را در سمت راست پورت VGA مشاهده خواهید کرد.

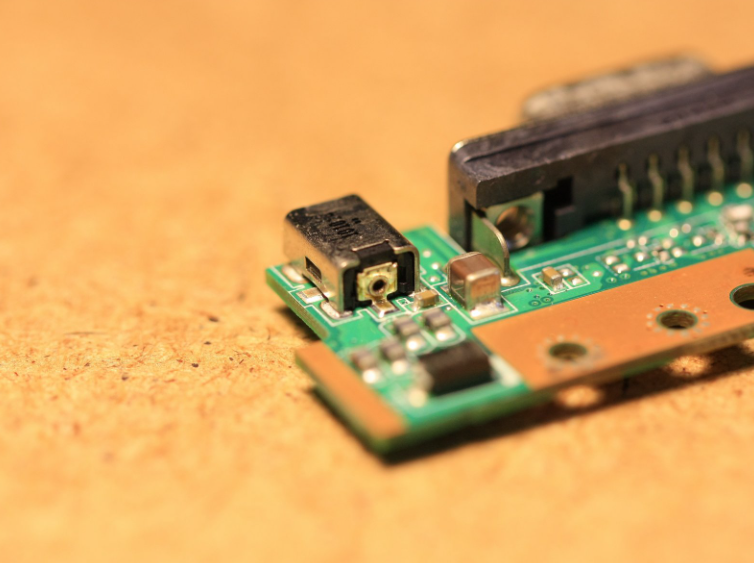

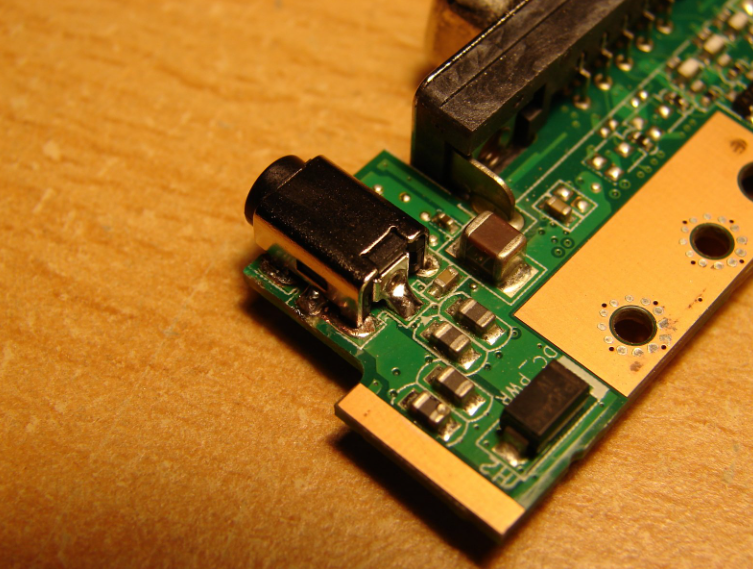

• جک برق به PCB لحیم شده است. بنابراین باید مراحل زیر را انجام دهید.

• برای جدا کردن جک شارژ نیاز به هیتر دارید و هویه برای این کار استفاده نمیشود.

هشدار: فشار فیزیکی زیادی به ناحیه PCB اطراف جک شارژ وارد نکنید. PCB در صورت فشار بیش از حد ممکن است در آن مکان شکسته شود.

توصیه: برای انجام راحت تر این کار، ابتدا لحیم روی پایه های جک را مجدد لحیم کنید تا قلع روی پایه ها تازه شود و راحت تر ذوب شوند.

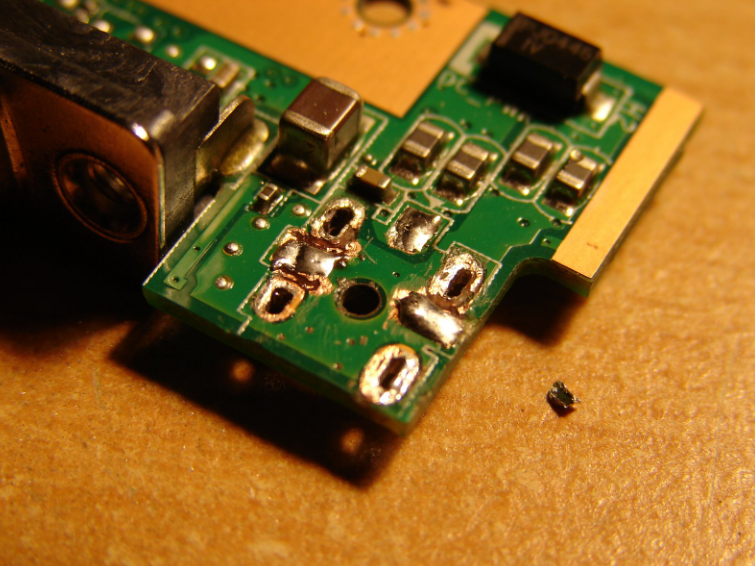

• بعد از برداشتن جک، سوراخ های آن روی مادربرد را تمیز و باز کنید.

• اکنون، مقداری لحیم کاری جدید را روی اتصالات لحیم تمیز شده قرار دهید. اما فقط کمی، نه خیلی زیاد! توجه داشته باشید که سوراخ های جک بسته نشود.

• حالا جک شارژ جدید را روی برد قرار داده و داخل حفره ها فشار دهید. سپس یکی از پایه های چپ یا راست را لحیم کنید.
• یک توصیه بسیار مهم قبل از شروع لحیم کاری: لحیم کاری را از قسمت روی PCB شروع کنید. این امر بسیار مهم است زیرا دو پین میانی جک شارژ جدید باید ابتدا لحیم شوند و سپس پین ​​پشت فیش شارژ.
• در حالی که این پین را لحیم می‌کنید، به آرامی سمت راست یا چپ جک شارژ را با یک عایق مانند پارچه یا چوب به سمت برد فشار دهید. (استفاده از عایق به این دلیل است که هنگام لحیم کاری، جک فلزی به شدت داغ میشود)

• بعد از لحیم کاری تمام پایه های جک برق، برد را برگردانید و اقدام به بستن دستگاه کنید.
