جک ، سوکت شارژر و USB لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G50-45

نحوه تعویض جک برق لپتاپ لنوو G50-45

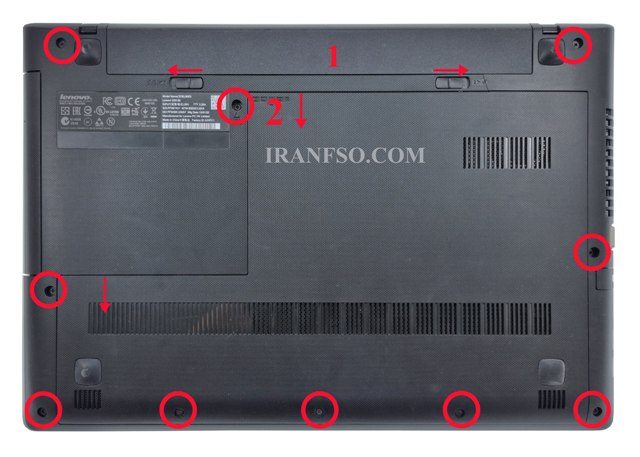

برای تعویض جک برق لپ تاپ لنوو G50-45 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر تمام پیچ های قاب کف و 3 عدد پیچ درب را باز نمایید و درب را به صورت کشویی خارج نمایید.

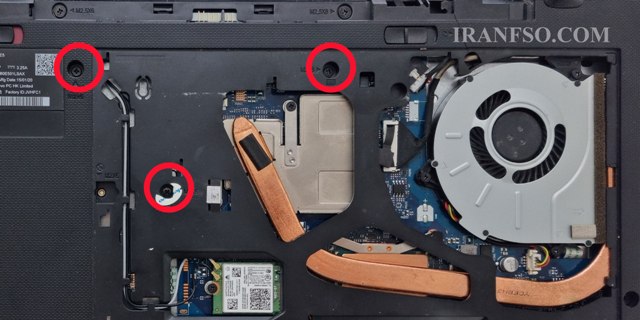

در قدم بعدی 3 عدد پیچ مربوط به کیبرد را باز نمایید.

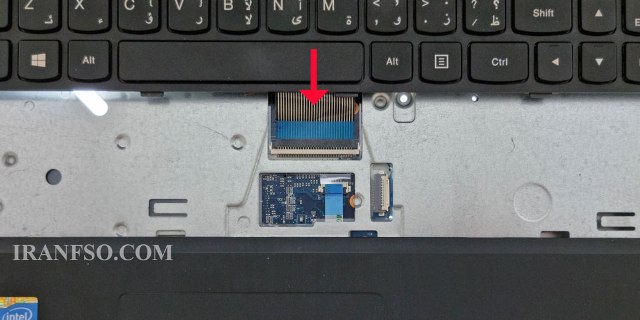

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا نمایید.)

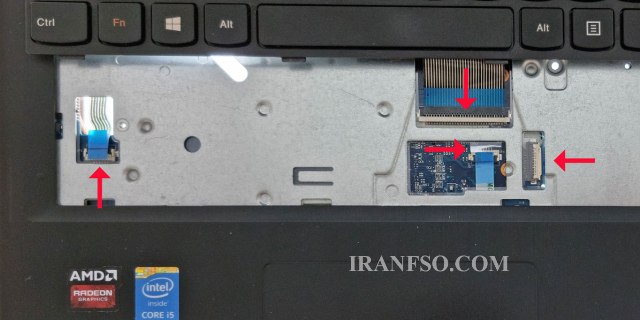

در قدم بعدی همه ی فلت ها را آزاد نمایید.

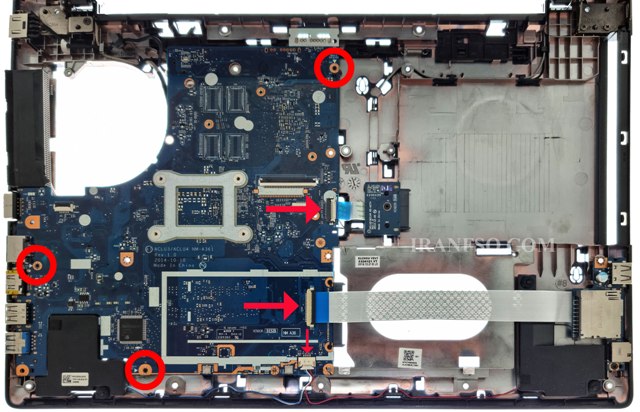

در قدم بعدی پیچ های باقی مانده بر روی مادربرد را باز نموده و فلت ها را از روی مادربرد به آرامی جدا نمایید. و مادربرد را آزاد کنید.

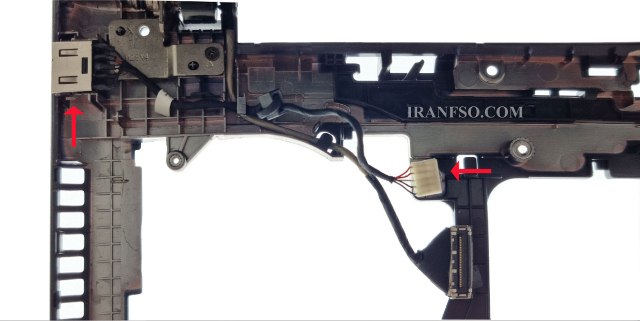

در قدم نهایی سوکت جک برق را از قاب کف جدا نموده و جک برق را آزاد نمایید.
