ای سی ، چیپ و CPU لپ تاپ لنوو تینک پد Lenovo ThinkPad E530

آي سي تغذيه گرافيک لنوو E530

IC ISL62883، يک آي سي 40 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ گرافيک در مدار را برعهده دارد.

کدکالا: GL13162121- شرکت سازنده: INTERSIL

آي سي تغذيه CPU لنوو E530

IC NCP6132A، يک آي سي 60 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ برای عملکرد CPU در مدار را برعهده دارد.

کدکالا: GL13161013- شرکت سازنده: SEMICONDUCTOR

آي سي تغذيه مدار لنوو E530

IC EM-RT8205L، يک آي سي 24 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160040- شرکت سازنده: RICHTEK

آي سي ميکروکنترلر(I/O) لنوو E530

IC KB9012QF A3، آي سي 128 پايه از پکيج QFP (TQFP) ميباشد که وظيفه کنترل بخش هاي از مادربرد را مانند کيبورد و تاچ و ... برعهده دارد.
کدکالا: GL13161706- شرکت سازنده: ENE

آي سي صدا لنوو E530

IC CX20671-21Z، يک آي سي 40 پايه از پکيج QFN (TQFN) ميباشد که پل ارتباطي بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13161605- شرکت سازنده: CONEXANT

 آي سي شارژ مدار پاور لنوو E530

IC BQ737، يک آي سي 20 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.

کدکالا: GL13160226- شرکت سازنده: TEXAS INSTRUMENTS

چيپ جنوبي لنوو E530

CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که اين چيپ با CPU در ارتباط است و رابط بين CPU با ساير قطعات ميباشد.
کدکالا: GL13256030- شرکت سازنده: INTEL

آموزش تعویض CPU لپ تاپ Lenovo E530

مرحله اول: باز کردن کاور هارد و رم

• لپ‌تاپ را خاموش کرده و باتری را جدا کنید.

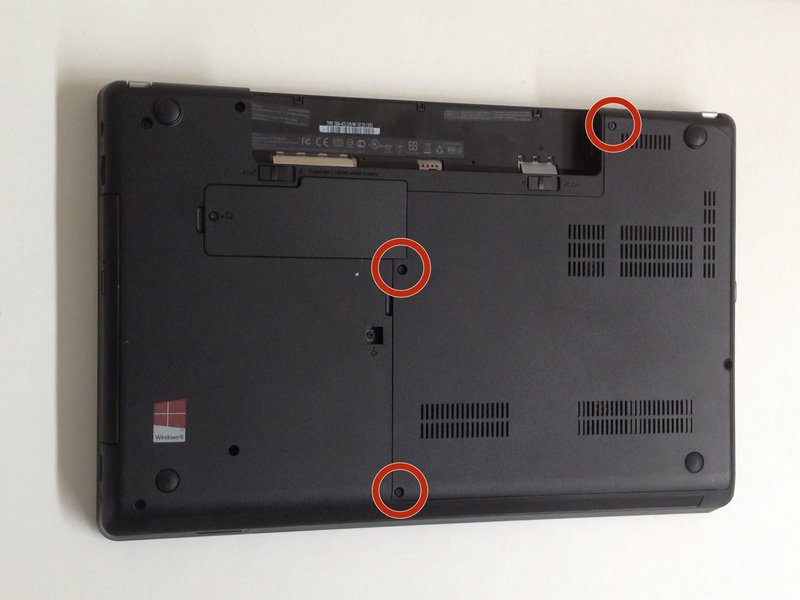

• کاور هارد/رم توسط ۳ پیچ چهارسو نگه داشته شده است؛ آن‌ها را باز کنید.

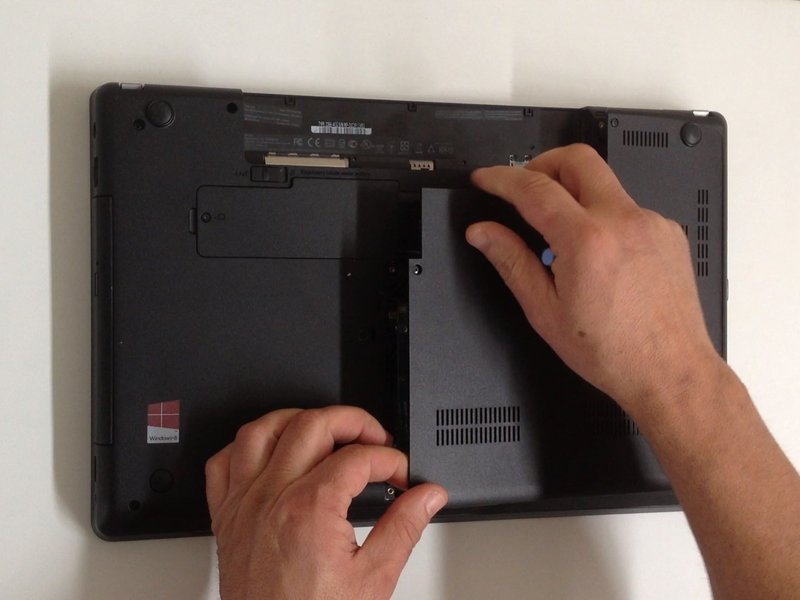

• کاور را به‌آرامی جدا کنید.

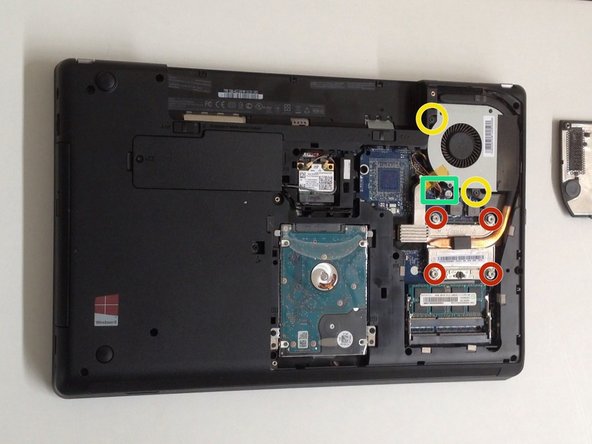

مرحله دوم: باز کردن فن / سیستم خنک‌کننده

• کابل فن را جدا کنید.
• ۲ پیچ مربوط به ماژول فن را باز کنید.

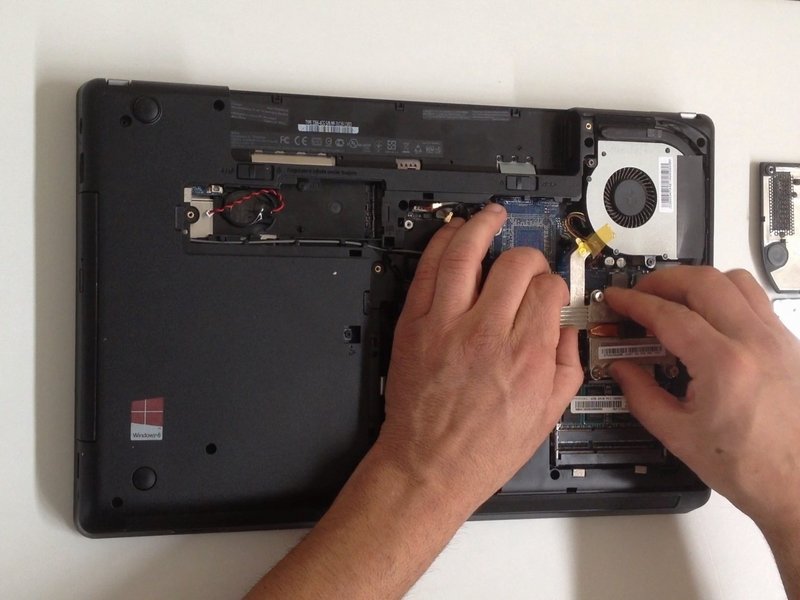

• ۴ پیچ اطراف پردازنده را باز کنید.

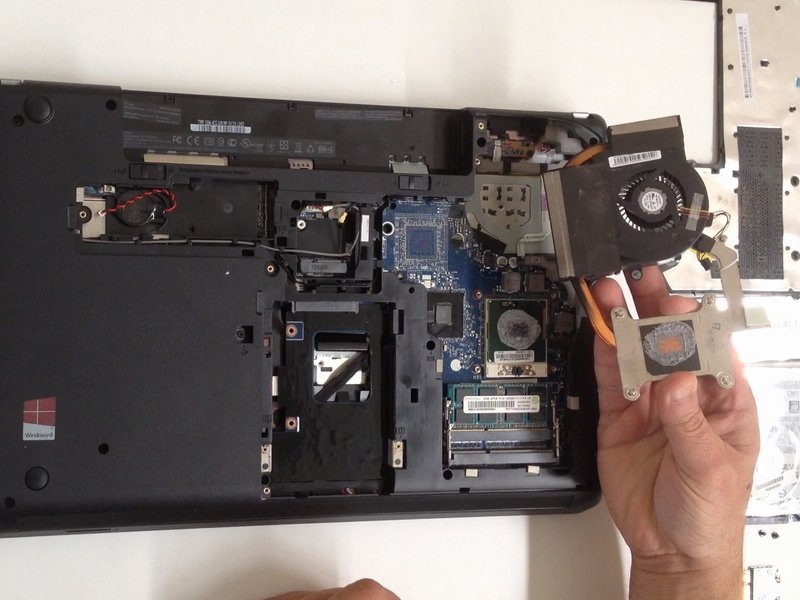

• سیستم خنک‌کننده را به‌آرامی بلند کرده و جدا کنید.

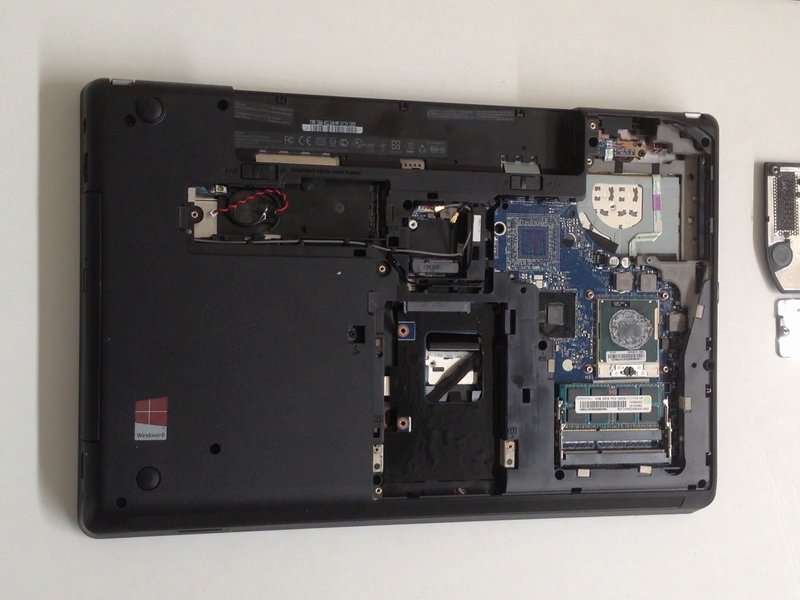

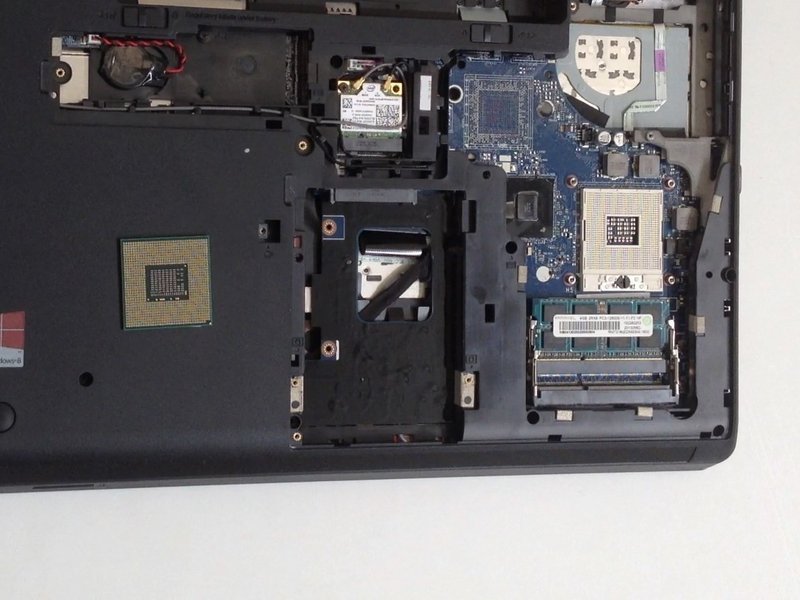

مرحله سوم: باز کردن پردازنده (CPU)

• مجدداً با دستمال بدون پرز و الکل ایزوپروپیل، خمیر حرارتی قدیمی را از روی پردازنده پاک کنید.
• اگر خمیر سخت شده، با ابزاری پلاستیکی و صاف آن را جدا کنید.

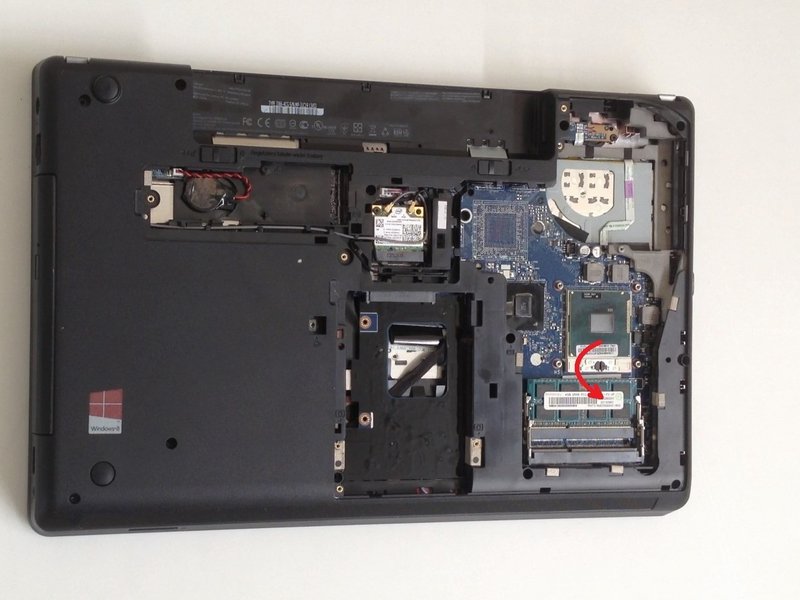

• برای باز کردن پردازنده، پیچ سوکت CPU را ۹۰ درجه بچرخانید تا قفل آن باز شود.
• پردازنده را به‌صورت عمودی و بدون فشار یا خم شدن پایه‌ها بلند کرده و جدا کنید.

مرحله چهارم: نصب پردازنده جدید

• پیش از نصب پردازنده جدید، مطمئن شوید پیچ سوکت در حالت باز قرار دارد.
• پردازنده را به‌آرامی داخل سوکت قرار دهید.

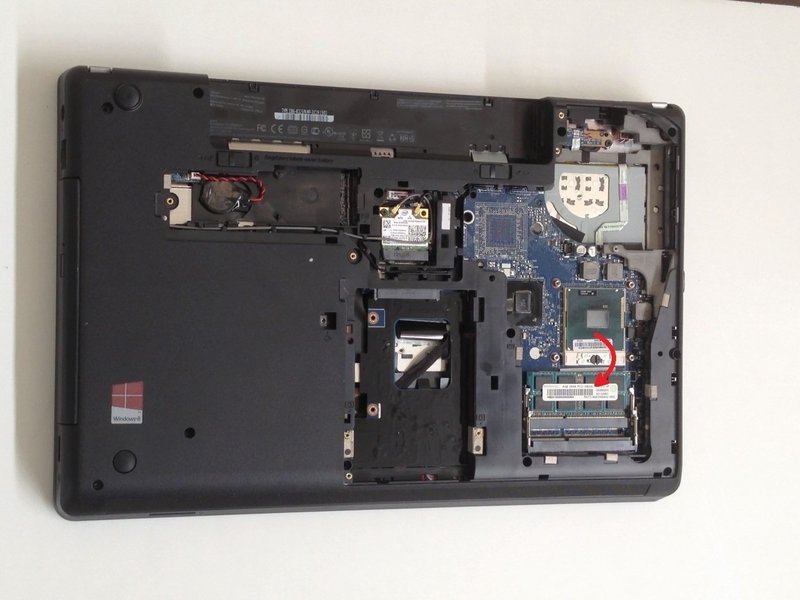

• پیچ سوکت را بچرخانید تا بسته شود.

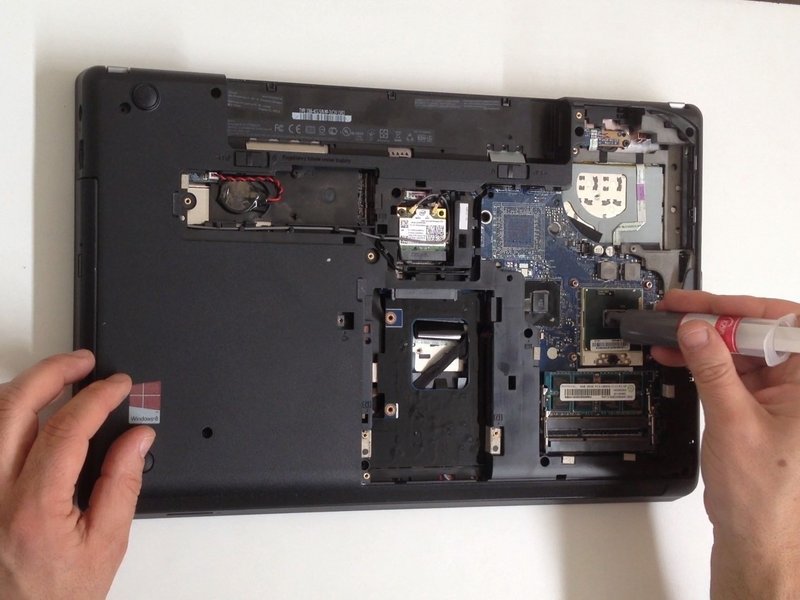

• مقدار مناسبی خمیر حرارتی جدید روی سطح پردازنده بزنید و سیستم خنک‌کننده را به‌دقت نصب کنید.
