قاب و لولای لپ تاپ لنوو آیدیاپد Lenovo IdeaPad G500
قاب لنوو G500
قاب مربوط به نوت بوک به عنوان شاسی دستگاه شناخته شده است. لپ تاپ با در نظر گرفتن دو قسمت اصلی بالا و پایین دستگاه ، طراحی و ساخته می شود. سلامت قاب و بدنه لپ تاپ نقش مهمی در پایداری سایر قطعات نوت بوک ایفا می نماید. قاب ها با توجه به سلیقه و در خواست کاربران در رنگ های متفاوتی تولید می شوند.
انواع قاب لپ تاپ لنوو آیدیاپد G500
قاب پشت ال سی دی لنوو آیدیاپد G500
قاب جلو ال سی دی لنوو آیدیاپد G500
قاب کنار کیبرد لنوو آیدیاپد G500
قاب کف لنوو آیدیاپد G500
قاب پشت ال سی دی ( Back Cover ) : قاب پشت مانیتور G500 که به آن اختصارا کاور A نیز گفته می شود ، این قاب در برگیرنده مانیتور و لولا و کابل اتصال تصویر و همچنین وب کم لپ تاپ می باشد.
قاب دور ال سی دی ( Front Cover-Bezel Cover ) : قاب دور یا جلوی مانیتور G500 که به آن اختصارا کاور B نیز گفته می شود.
قاب دور صفحه کلید ( Upper Case ) : قاب دور کیبورد G500 که به آن اختصارا کاور C نیز گفته می شود. این قاب همانطور که از نام آن مشخص است ، در برگیرنده کیبورد و تاچ پد دستگاه است. که در برخی مواقع فینگر پرینت یا فینگر تاچ لپتاپ هم روی آن سوار می شود.
قاب کف ( Bottom Case ) : به قاب کف یا زیر لپ تاپ G500 اختصارا کاور D یا Base Cover نیز گفته می شود. برای اینکه بدانیم قاب کف دستگاه آسیب دیده است یا خیر، باید بین قاب دور کیبورد و قاب کف دستگاه را بررسی کنیم. اگر بین این دو قاب شکاف یا فاصله ایجاد شود و یا جای پیچ های دستگاه به علت فشار، ضربه و یا سقوط آسیب دیده باشد ، این موضوع باید توسط تعمیرکار حرفه ای لپتاپ مورد بررسی قرار گیرد و در صورت لزوم قاب کف لپ تاپ شما تعویض گردد. شما می توانید قیمت خرید قاب لنوو G500 را در این صفحه مشاهده نمایید.
لولای لپ تاپ ( Hinge ): لولای نوت بوک Lenovo IdeaPad G500 به عنوان یک قطعه پر اصطکاک در هر نوت بوک بوده و وظیفه باز و بسته نمودن درب دستگاه را انجام می دهد که مشخصاٌ میزان زیادی از فشار و وزن را تحمل می نماید.
نحوه تعویض قاب A لپتاپ لنوو G500

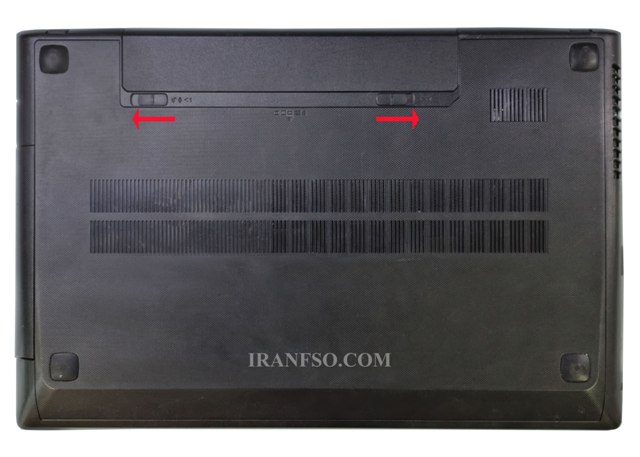

برای تعویض قاب A لپ تاپ لنوو G500 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.

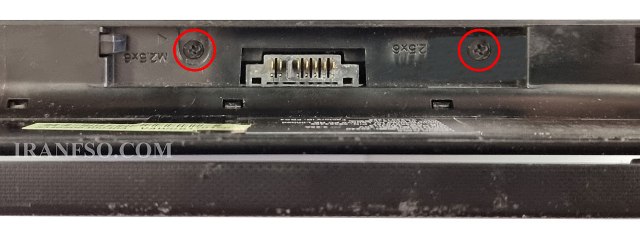

در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.

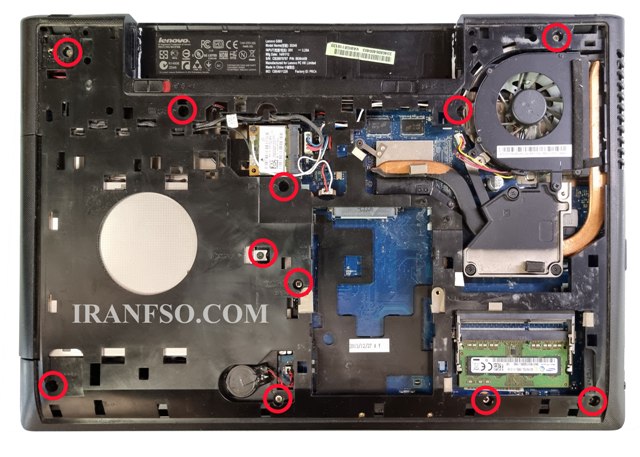

در قدم بعدی تمام پیچ های قاب کف را باز نمایید.

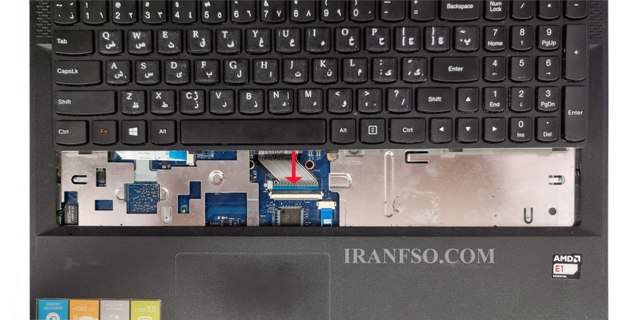

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

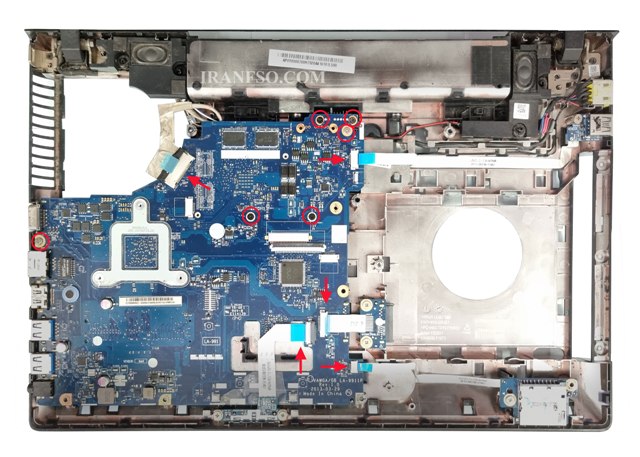

در قدم بعدی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.

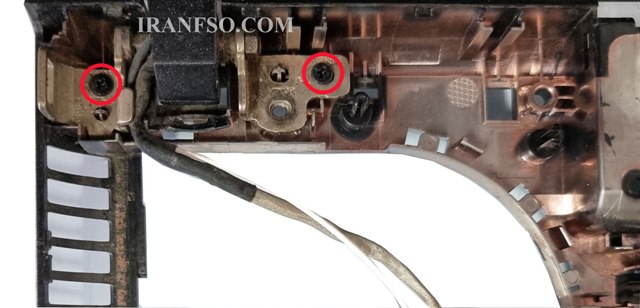

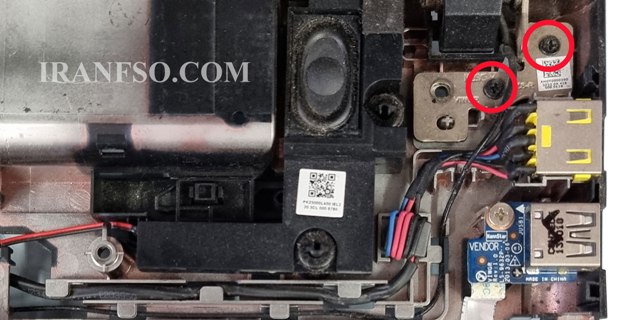

2 عدد پیچ روی لولا ی راست را از روی قاب کف باز نموده
و سپس دو عدد پیچ را در سمت چپ لولا باز نموده و لولا را آزاد کنید

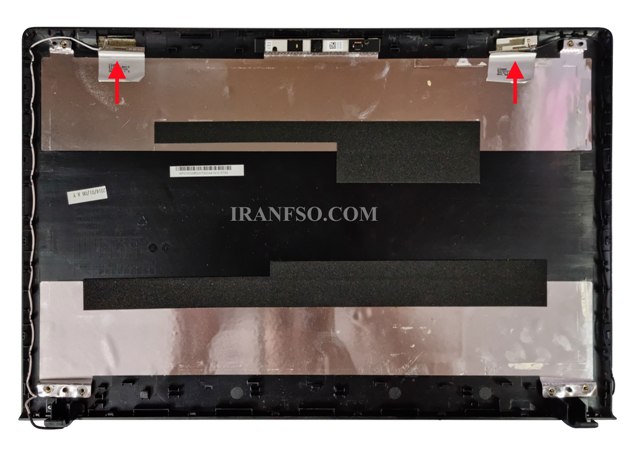

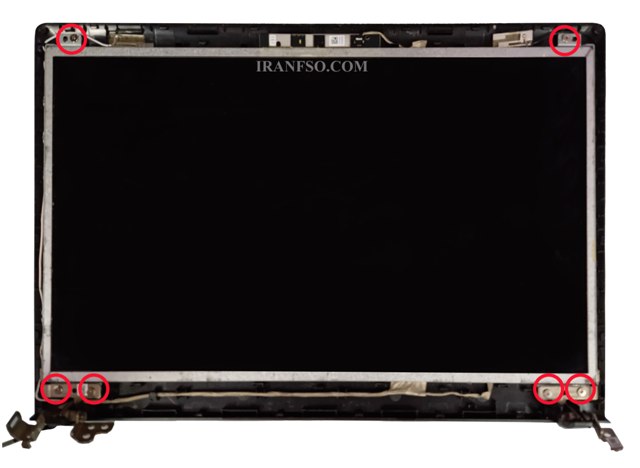

و در قسمت بعدی توسط قاب باز کن یا اسپاتول برای باز کردن قاب B اقدام مینمایید و پیچ های لولا را از روی ال سی دی را باز میکنید.

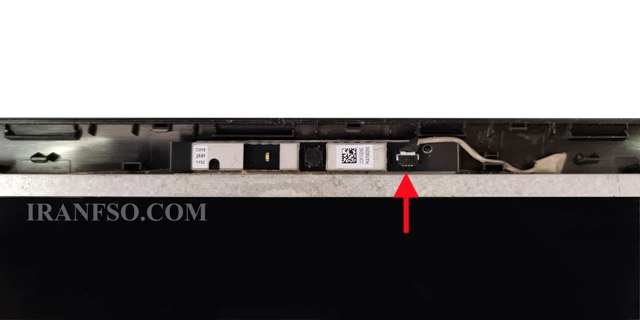

در قدم بعدی سوکت فلت وب کم را جدا نموده و خارهای وب کم را توسط اسپاتول از روی قاب جدا نمایید و قاب را آزاد کنید.
در قدم نهایی شما میتوانید قاب A را تعویض نمایید.
نحوه تعویض قاب C لپتاپ لنوو G500
برای تعویض قاب C لپ تاپ لنوو G500 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.
در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.
در قدم بعدی تمام پیچ های قاب کف را باز نمایید.
در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)

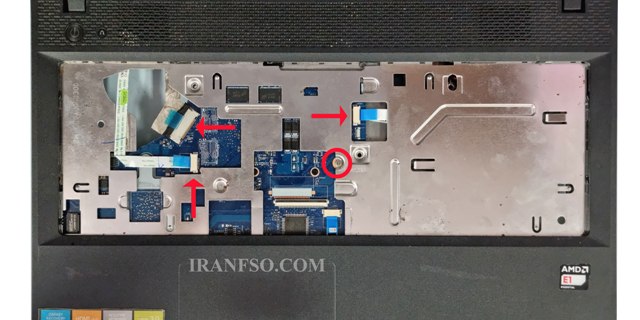

در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را برگردانید.

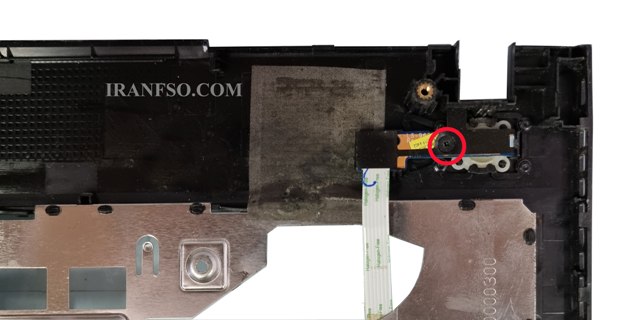

در قدم بعدی 1 عدد پیچ مربوط به برد سوییچ را باز نمایید و برد را جدا کنید.

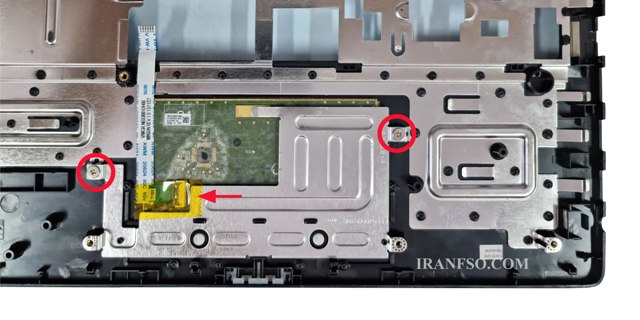

در قدم بعدی 2 عدد پیچ مربوط به تاچ پد را باز نموده و با حرارت کم سشوار ، تاچ پد را جدا نمایید.

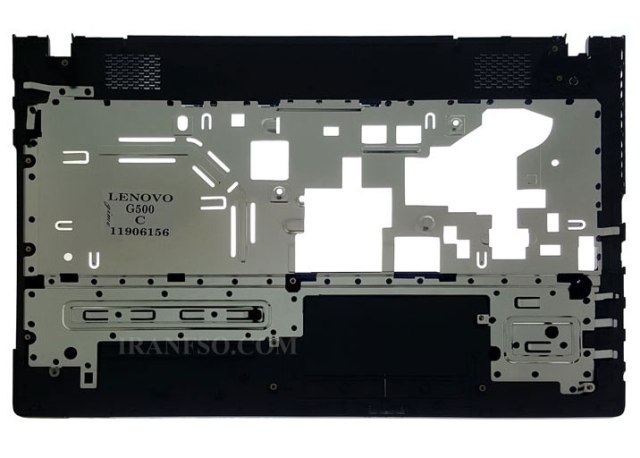

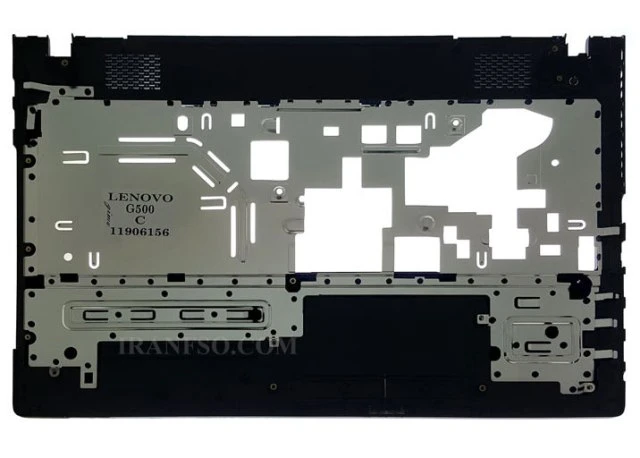

و سپس قاب C را جدا کنید
نحوه تعویض لولا لپتاپ لنوو G500
برای تعویض لولا لپ تاپ لنوو G500 ابتدا از خاموش بودن آن اطمینان حاصل نمایید. در قدم بعدی طبق تصویر زیر 2 عدد قفل سوکت را به سمت مخالف تغییر جهت دهید و باطری را جدا نمایید.
در قدم بعدی برای باز نمودن قاب کف ، 2 عدد پیچ مخفی را باز نمایید.
در قدم بعدی تمام پیچ های قاب کف را باز نمایید.
در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .( لازم به ذکر است برای جلوگیری از پارگی فلت ، قبل از آن که کامل کیبرد را جدا نمایید اول سوکت فلت را طبق تصویر زیر جدا کنید.)
در قدم بعدی تمام سوکت فلت های برد سوییچ ، تاچ پد و یو اس بی را به سمت عقب بکشید و جدا کنید. همچنین 1 عدد پیچ را از روی قاب C باز نموده و قاب C را جدا نمایید.
در قدم بعدی تمام پیچ ها و فلت های بر روی مادربرد را جدا نموده و مادربرد را آزاد نمایید.
در قدم نهایی 2 عدد پیچ روی لولا ی سمت راست باز نمایید.
و سپس پیچ ها را در سمت چپ را باز نموده و لولا را آزاد کنید.
و در قسمت نهایی توسط قاب باز کن یا اسپاتول برای باز کردن قاب B اقدام مینمایید و پیچ های لولا را از روی ال سی دی را باز میکنید.
خير. در صورت سالم بودن نيازي به تعويض درب رم و هارد نيست.
خير. مي توانيد تاچ پد را از قاب قبلي جدا کرده و روي قاب جديد قرار دهيد ولي بايد اين جابجايي با دقت و احتياط انجام شود که به تاچ پد آسيب نرسد و به درستي نصب شود.
خير. فقط داراي يک هفته مهلت تست مي باشد که مي توانيد مرجوع کنيد.
خير، معمولا بايد لولا عوض شود مگر اينکه شکستگي لولا باعث آسيب رسيدن به جاي پيچ قاب شود
شکستگي قاب کف باعث آسيب رسيدن به کابل جک برق شده و جک دچار قطعي و یا اتصالی شده است.
