ای سی ، چیپ و Lenovo IdeaPad G580 Blue Mainboard CPU

 آي سي بايوس لنوو G580-BLUE

IC BIOS، اطلاعات اوليه مانند دستورهاي ابتدايي را در زمان روشن شدن دستگاه به سيستم ميدهد.اين آي سي قابل پروگرم ميباشد که ورودي و خروجي ديتا سيستم را کنترل ميکند. باياس مناسب براي اين مدل لپتاپ، 4M 3V (بایاس بزرگ) و 2M 3V (بایاس کوچک) میباشند که شما میتوانید قیمت آی سی بایاس 4M 3V (BIG) و 2M 3V (SMALL) را مشاهده نمایید.

آي سي تغذيه گرافيک لنوو G580-BLUE

IC ISL62883C، يک آي سي 40 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ گرافيک در مدار را برعهده دارد.

کدکالا: GL13162141- شرکت سازنده: INTERSIL

آي سي تغذيه مربوط به CPU لنوو G580-BLUE

IC TPS51462، يک آي سي 24 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ مربوط به CPU در مدار را برعهده دارد.

کدکالا: GL13160250- شرکت سازنده: TEXAS INSTRUMENTS

آي سي تغذيه CPU لنوو G580-BLUE

IC NCP6132A، يک آي سي 60 پايه از پکيج QFN (TQFN) ميباشد که وظيفه تامين ولتاژ برای عملکرد CPU در مدار را برعهده دارد.

کدکالا: GL13161013- شرکت سازنده: SEMICONDUCTOR

آي سي تغذيه مدار لنوو G580-BLUE

IC EM-RT8205L، يک آي سي 24 پايه از پکيج QFN(TQFN) ميباشد که ولتاژ 19 ولت را از ورودي دريافت ميکند و خروجي 3.3 ولت و 5 ولت ايجاد ميکند.
کدکالا: GL13160040- شرکت سازنده: RICHTEK

آي سي ميکروکنترلر(I/O) لنوو G580-BLUE

IC KB9012QF A3، آي سي 128 پايه از پکيج QFP (TQFP) ميباشد که وظيفه کنترل بخش هاي از مادربرد را مانند کيبورد و تاچ و ... برعهده دارد.
کدکالا: GL13161706- شرکت سازنده: ENE

آي سي صدا لنوو G580-BLUE

IC CX20671-21Z، يک آي سي 40 پايه از پکيج QFN (TQFN) ميباشد که پل ارتباطي بين اسپيکر و هدفون با چيپ جنوبي ميباشد.
کدکالا: GL13161605- شرکت سازنده: CONEXANT

آي سي شارژ مدار پاور لنوو G580-BLUE

IC BQ727، يک آي سي 20 پايه از پکيج QFN(TQFN) ميباشد که وظيفه تامين ولتاژ ورودي و همچنين شارژ باطري را برعهده دارد.

کدکالا: GL13160222- شرکت سازنده: TEXAS INSTRUMENTS

چيپ جنوبي لنوو G580-BLUE

CHIP جنوبي يکي ديگر از تراشه هاي اصلي مادربرد است که اين چيپ با CPU در ارتباط است و رابط بين CPU با ساير قطعات ميباشد.
کدکالا: GL13256031- شرکت سازنده: INTEL

چيپ گرافيک لنوو G580-BLUE

CHIP N13M-GE-B-A2، تراشه گرافيک اين دستگاه ميباشد که وظيفه اجراي تصاوير و کارهاي گرافيکي را برعهده دارد.

کدکالا: GL13257050- شرکت سازنده: NVIDIA

آموزش تعویض CPU لپ تاپ Lenovo G580

مرحله اول,: باز کردن پنل زیر لپ‌تاپ

• مطمئن شوید لپ‌تاپ خاموش است و از برق جدا شده.
• درب را ببندید و لپ‌تاپ را برگردانید تا پشت آن رو به بالا باشد.
• باتری را خارج کنید.
• دو پیچ چهارسو مشخص‌شده با رنگ قرمز را باز کنید.
• درپوش مشکی را مطابق جهت فلش تصویر دوم به سمت پایین بکشید.

مرحله دوم: خارج کردن اجزای متصل

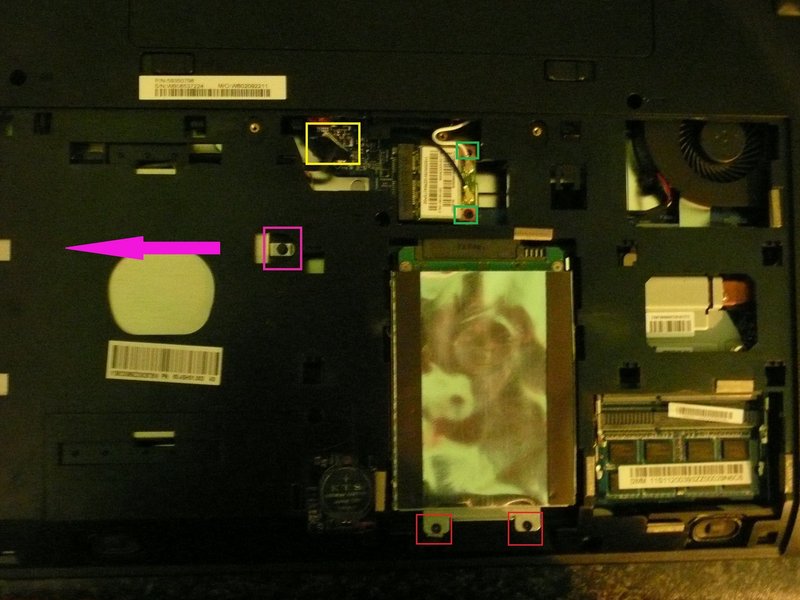

• پیچ‌های نگهدارنده هارد (قرمز) را باز و هارد را جدا کنید.
• پیچ درایو نوری (صورتی) را باز و آن را به سمت بیرون بکشید.
• پیچ کارت وای‌فای (سبز پایین) را باز کرده و سیم‌ها را به‌آرامی با ابزار مناسب از آن جدا کنید.
• کارت وای‌فای را بیرون بکشید.
• کابل متصل به مادربرد در نزدیکی کارت وای‌فای (زرد) را به‌آرامی قطع کنید.

مرحله سوم: جدا کردن کیبورد

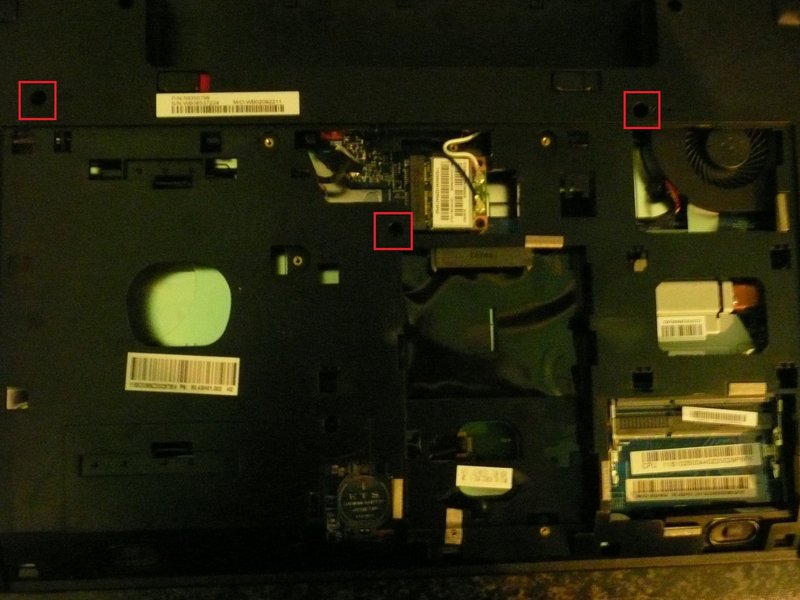

• سه پیچ (قرمز) متصل به کیبورد را باز کنید.
• لپ‌تاپ را برگردانید و درب را باز کنید.
• با ابزار پلاستیکی، از اطراف شروع به باز کردن کیبورد کنید.
• پس از شل شدن، کیبورد را به سمت نمایشگر فشار دهید (بیشتر از ۳ اینچ بلند نکنید).

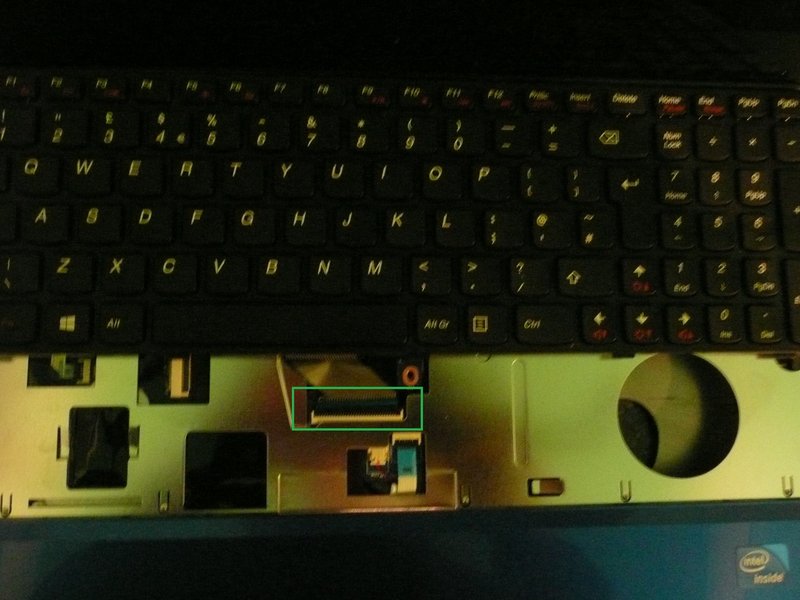

• زبانه نگهدارنده فلت کیبورد (سبز) را بالا بزنید و فلت را جدا کنید.

مرحله چهارم: باز کردن پیچ‌های قاب پایینی

• درب را ببندید و لپ‌تاپ را برعکس بگذارید.
• همه پیچ‌های قرمز و دو پیچ آبی را باز کنید.

مرحله پنجم: قطع اتصل کابل ها

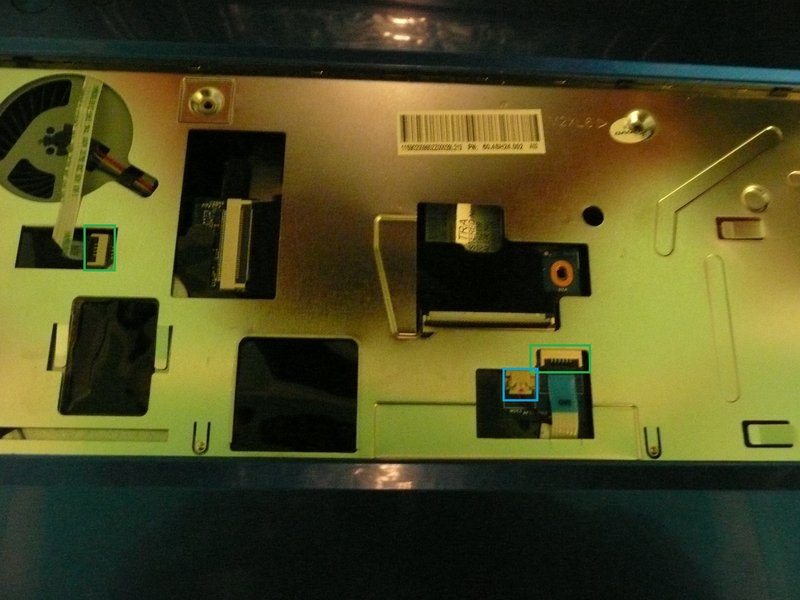

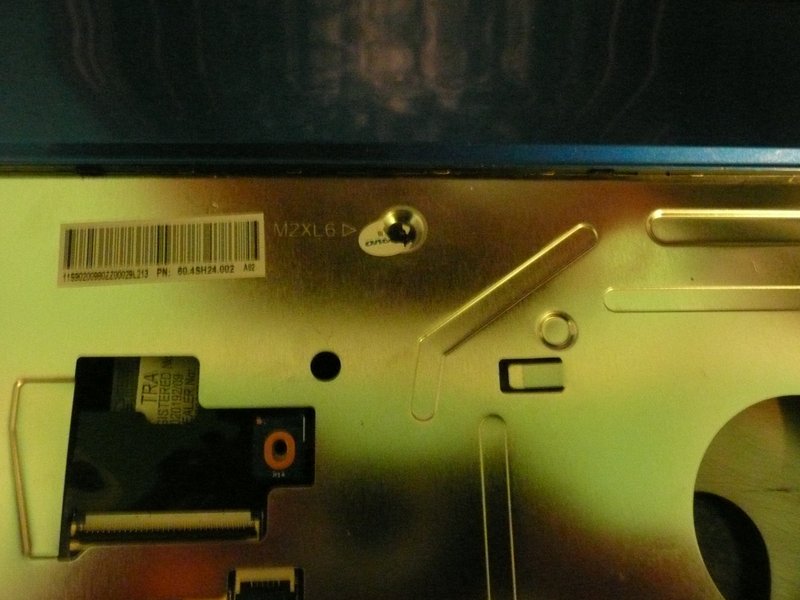

• همانند مرحله کیبورد، دو کابل فلت قابل مشاهده را (سبز) از مادربرد جدا کنید.
• دو سیم (آبی) متصل به مادربرد را نیز قطع کنید.

مرحله ششم: جدا کردن قاب بالایی

• مطمئن شوید تمام پیچ‌ها و کابل‌ها جدا شده‌اند.

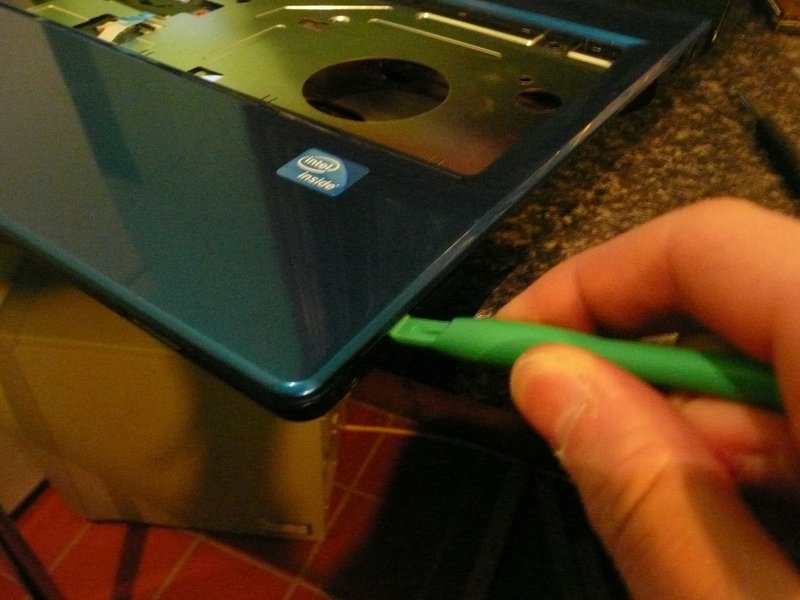

• به‌آرامی با استفاده از ابزار، اطراف قاب بالا را از پایین جدا کنید.
• بعد از شل شدن اطراف، قاب بالایی را بالا بکشید.

مرحله هفتم: قطع اتصال بردهای کوچک

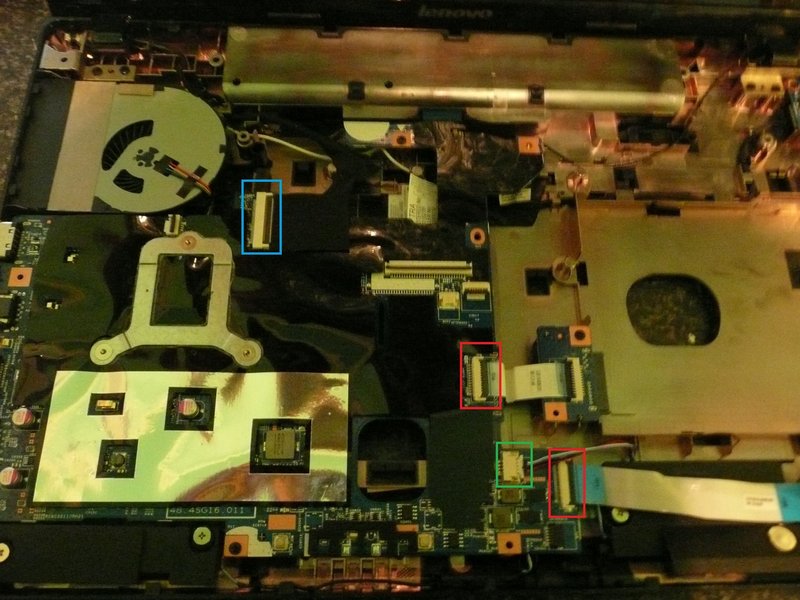

• کابل فلت اتصال بردهای کوچک به مادربرد (قرمز) را جدا کنید.
• چهار سیم اسپیکر متصل به مادربرد (سبز) را خارج کنید.
• کابل نمایشگر (آبی) را جدا کنید.

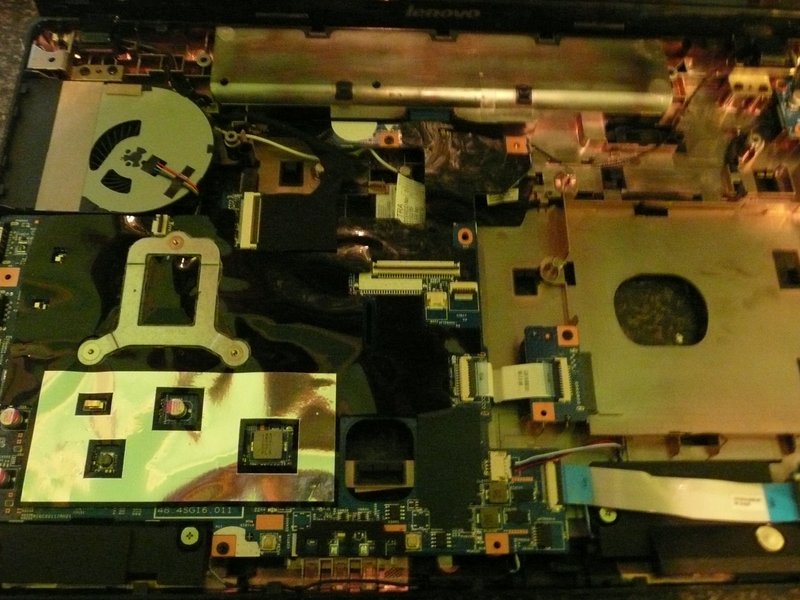

مرحله هشتم: برداشتن مادربرد

• دو پیچ مادربرد (قرمز) را باز کنید.
• مادربرد را به‌آرامی بیرون بیاورید.
• قاب پایین را کنار سایر قطعات قرار دهید.

مرحله نهم: خارج کردن پردازنده و فن

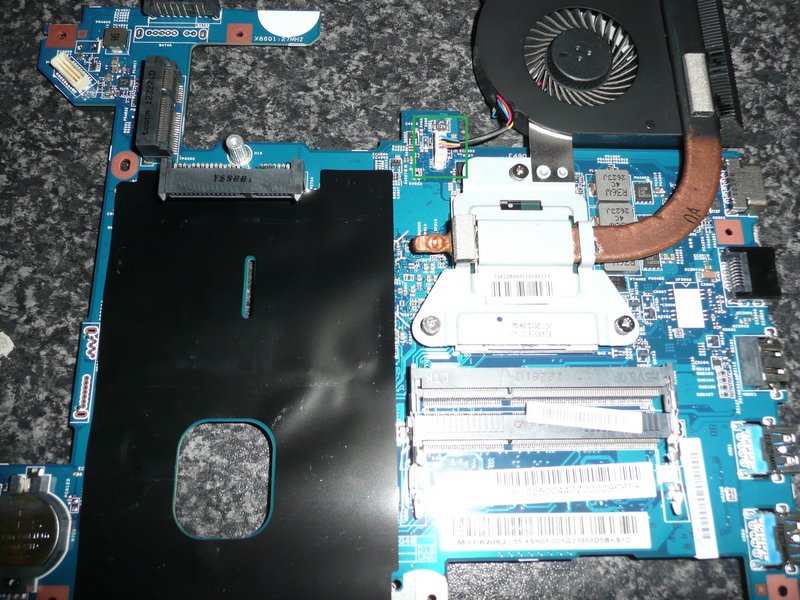

• کابل فن را از مادربرد جدا کنید.

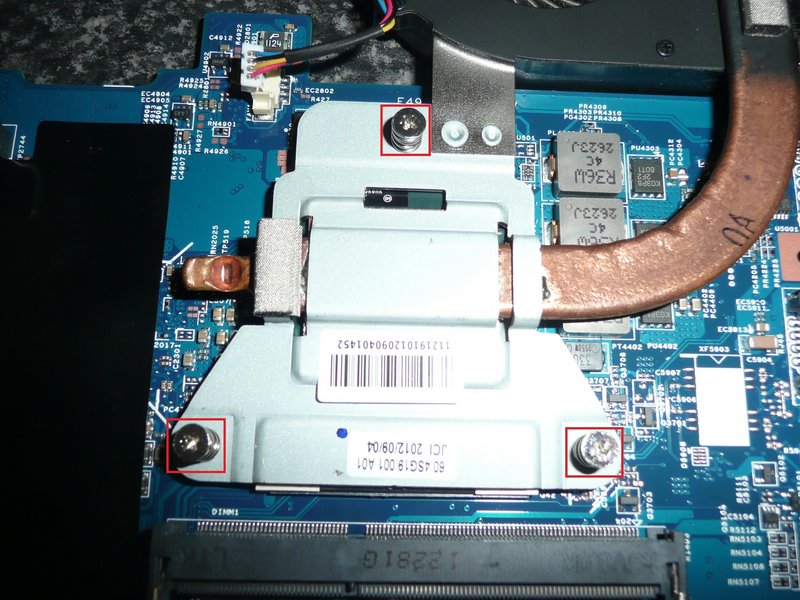

• سه پیچ قرمز را باز کنید و فن و هیت‌سینک را خارج نمایید.

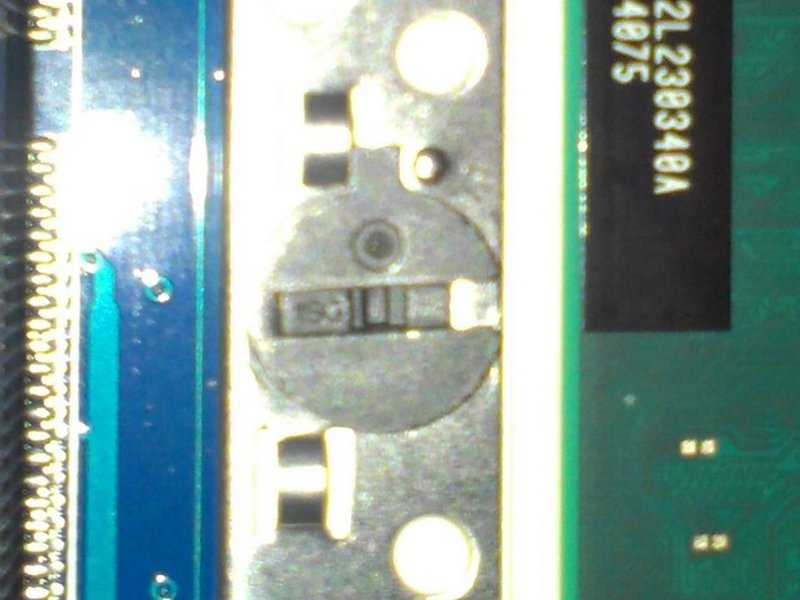

• پیچ نگهدارنده پردازنده را کمی به سمت چپ بچرخانید تا در وضعیت آزاد قرار گیرد (مطابق تصویر ۳).
• پردازنده را با دقت بالا بکشید.

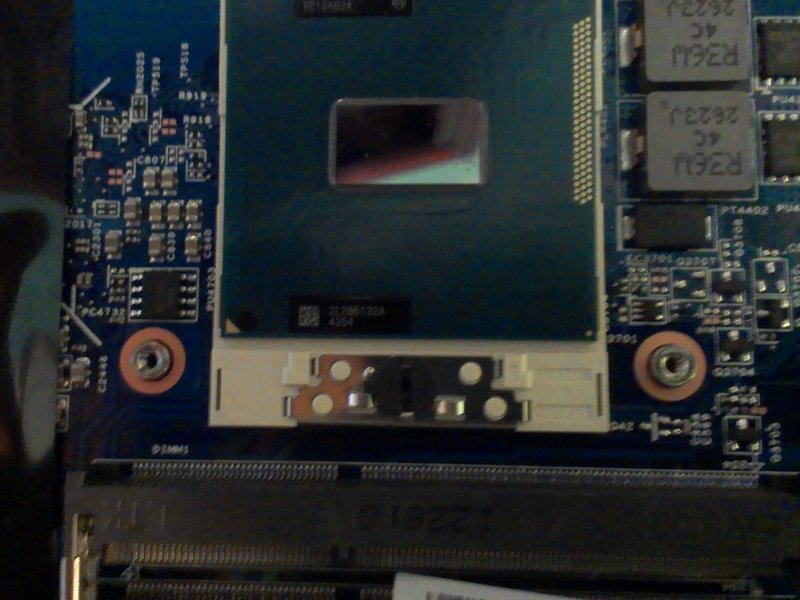

مرحله دهم: نصب پردازنده جدید

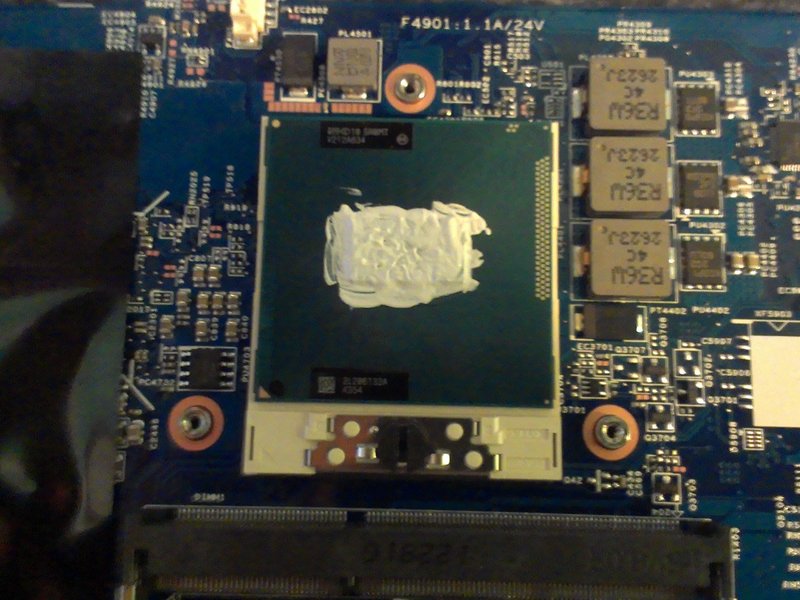

• پردازنده جدید را در سوکت قرار دهید.
• پیچ را در جهت عقربه ساعت بچرخانید تا قفل شود (نوک سیاه به سمت راست باشد).
• سطح پردازنده را با ایزوپروپیل تمیز کنید.
• مقدار کمی خمیر حرارتی روی سطح براق آن بمالید. کل سطح باید نازک پوشیده شود.

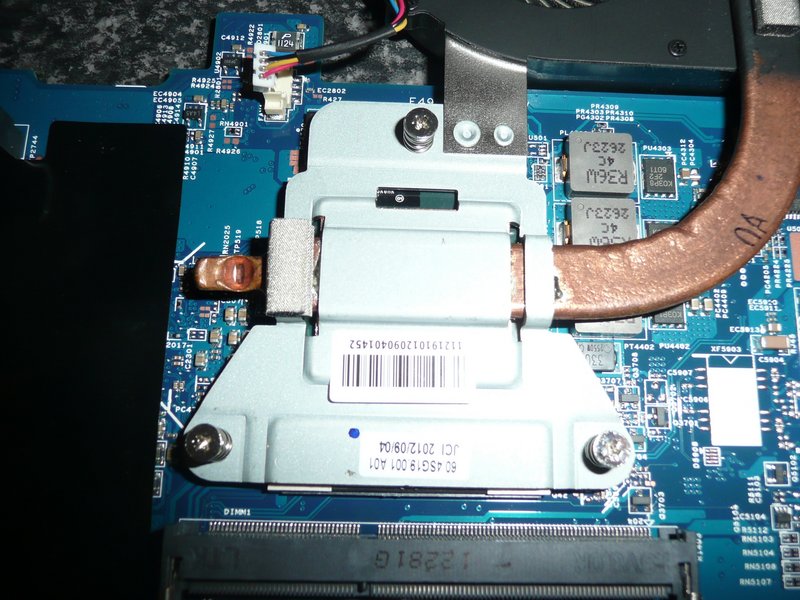

مرحله یازدهم: نصب هیت‌سینک و فن

• خمیر حرارتی قدیمی روی هیت‌سینک را با ایزوپروپیل پاک کنید.
• مقدار خیلی کمی خمیر روی سطح مسی فن بزنید.
• ابتدا دو پیچ پایین، سپس پیچ بالا را ببندید.
• سیم‌های فن را دوباره به مادربرد وصل کنید.
• پردازنده جدید شما با موفقیت نصب شد!
