مادربرد لپ تاپ ایسوس Asus N56VM

آموزش تعویض مادربرد لپ تاپ Asus N56VM

در این راهنما نحوه تعویض مادربرد لپ تاپ ایسوس Asus N56VM را به شما آموزش میدهیم. برای انجام این کار، ابتدا باید باتری دستگاه را جدا نمایید. برای این کار مراحل زیر را دنبال کنید.

• آداپتور را از دستگاه جدا کنید و دستگاه را خاموش نمایید.
• دستگاه را به پشت برگردانید.

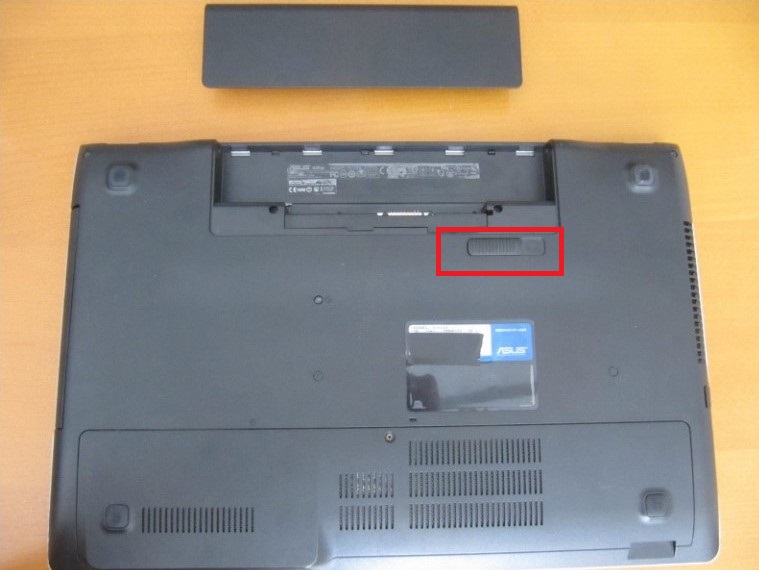

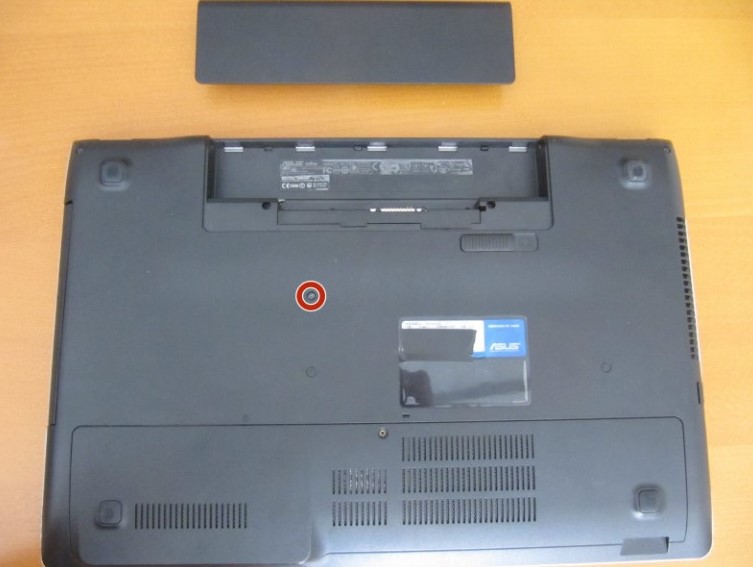

• دکمه قفل باتری را به سمت راست بکشید تا باتری خارج شود.

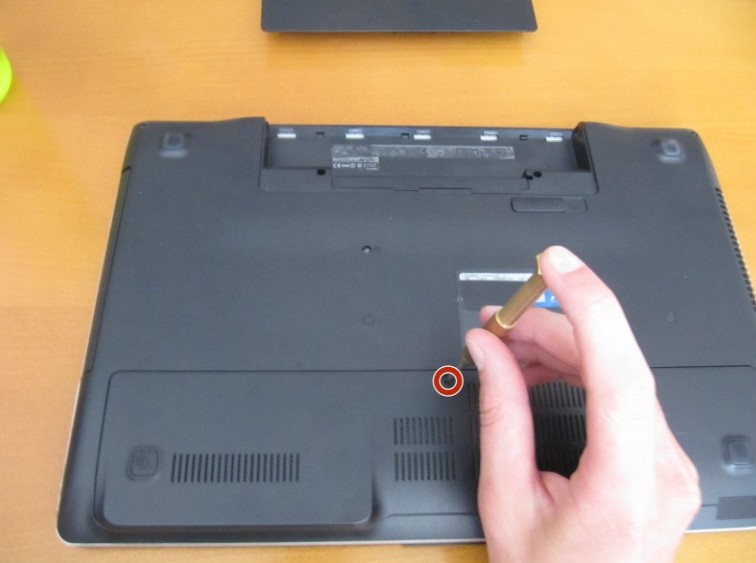

• پیچ درپوش پایین را بردارید.

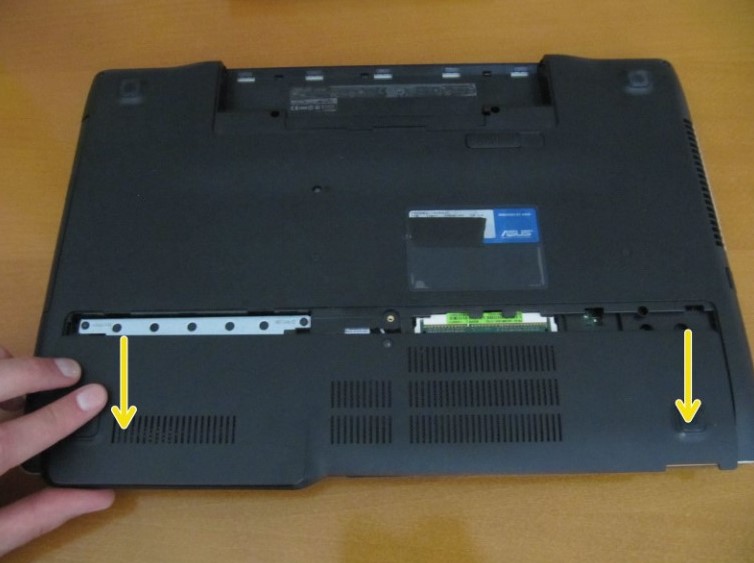

• درپوش را با کشیدن آن به سمت پایین بردارید.

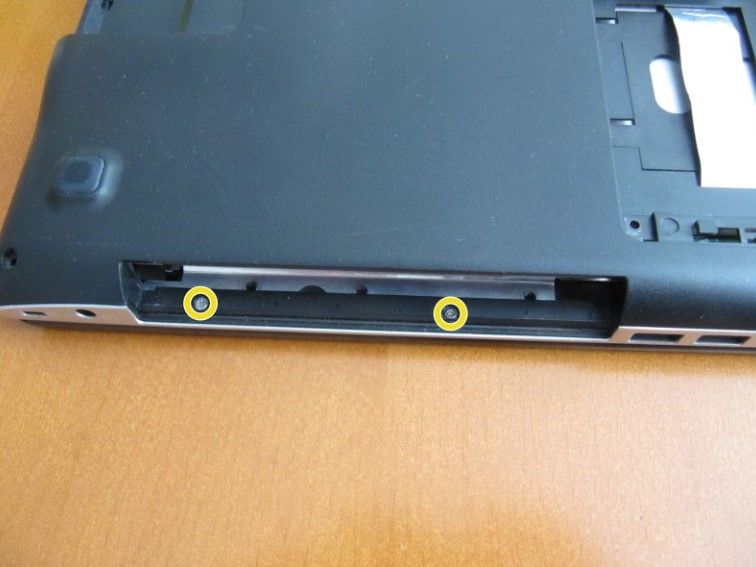

• پیچ نگهدارنده درایو نوری را بردارید.

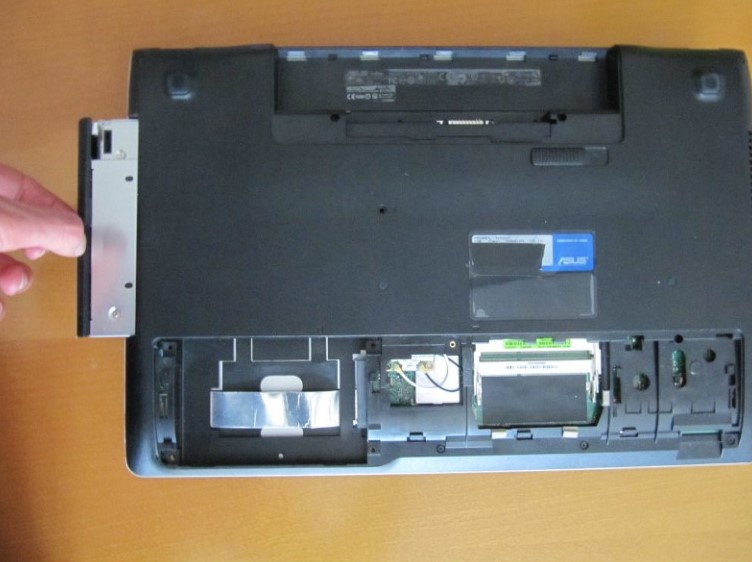

• درایو نوری را بیرون بکشید.

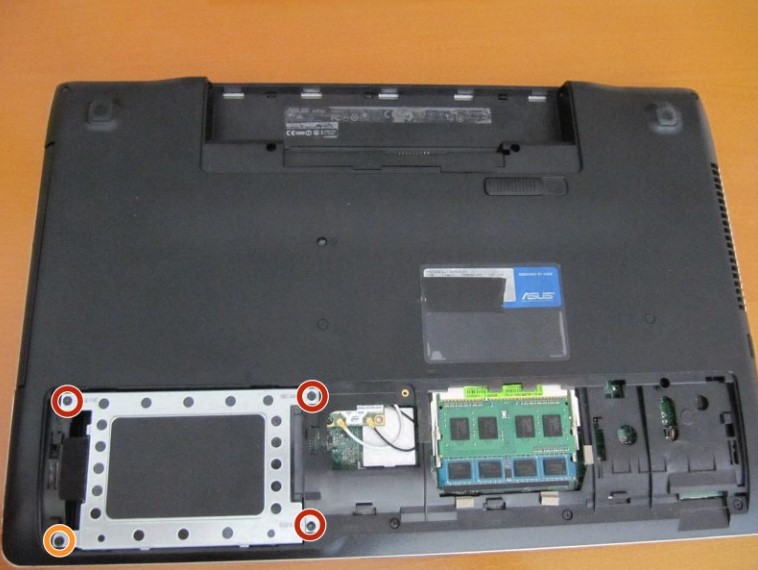

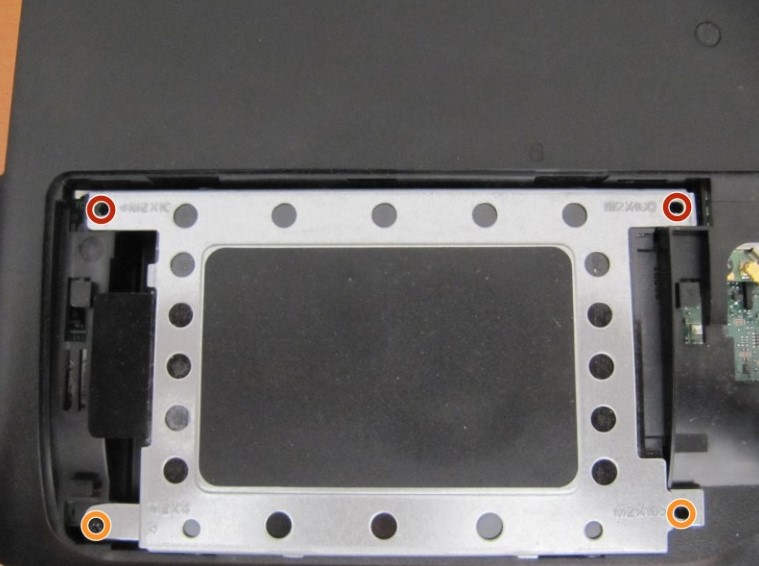

• پیچ ها را باز کنید. (سایز پیچ ها با هم متفاوت است و داخل تصویر با رنگهای متفاوت علامت زده شده است. لطفا آنها را جدا نگه دارید که هنگام بستن لپ تاپ به مشکل نخورید)

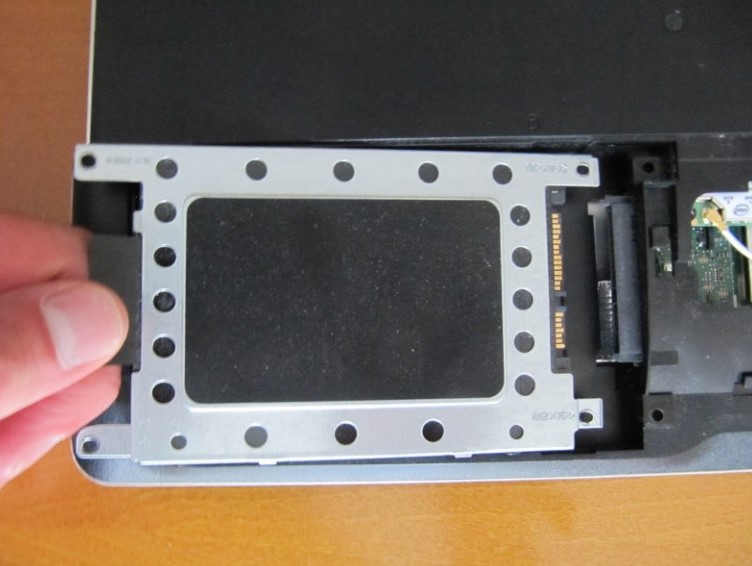

• با کمک لیبل مشکی رنگ، هارد دیسک را به آرامی به سمت عقب بکشید تا از سوکت جدا شود.

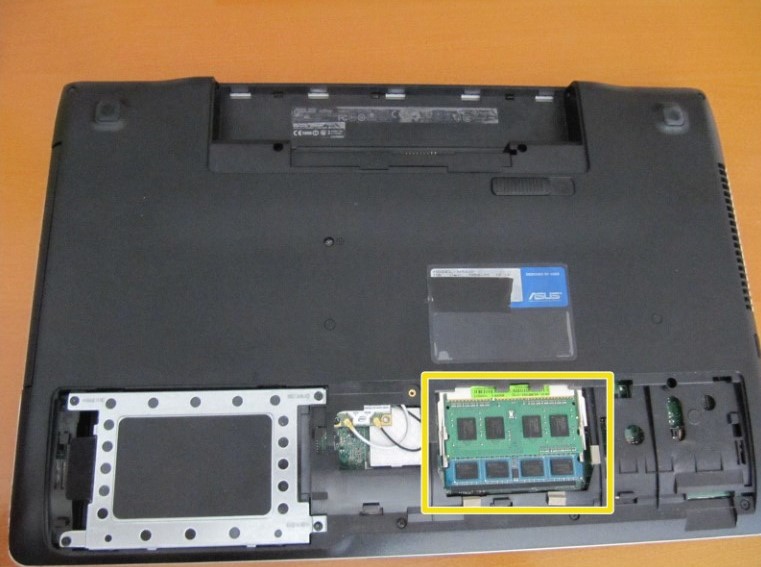

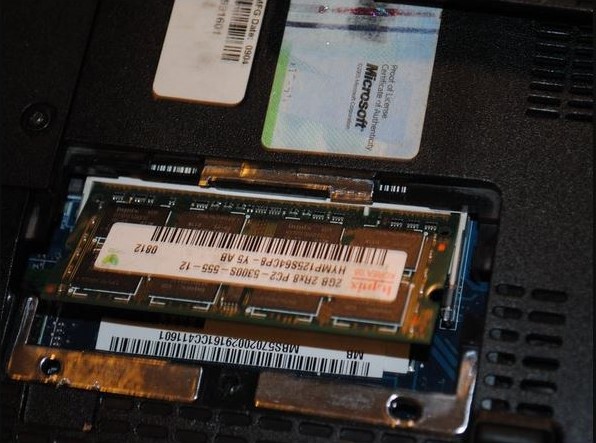

• رم ها در این قسمت قرار دارند.

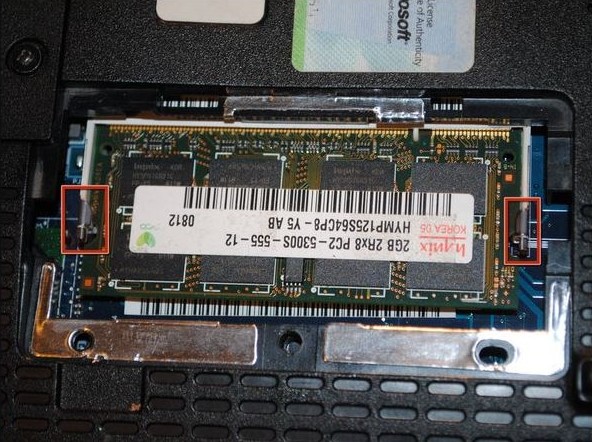

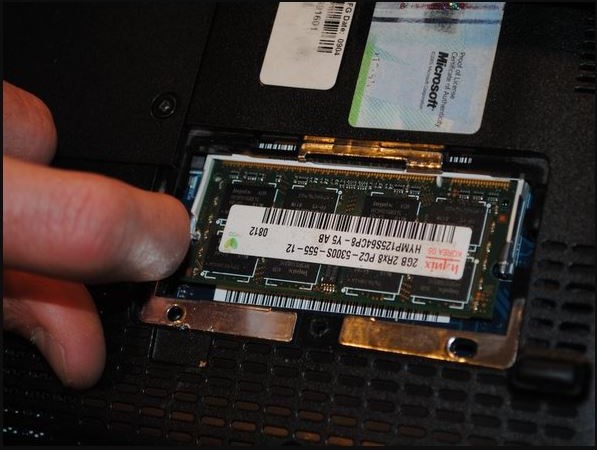

• قفل های فلزی دو طرف سوکت رم را به آرامی به طرفین بکشید تا رم کمی از سوکت خارج شود. سپس رم را از اسلات خارج کنید.

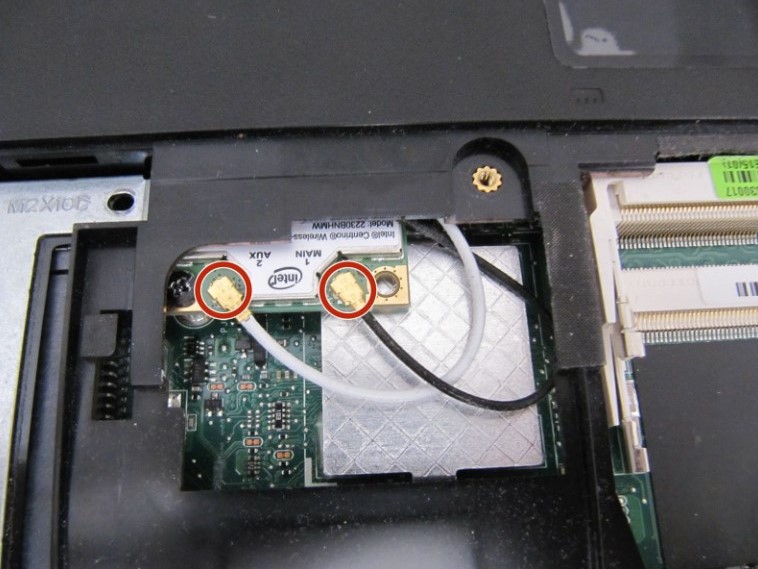

• دو کابل را از برد وایرلس جدا کنید.

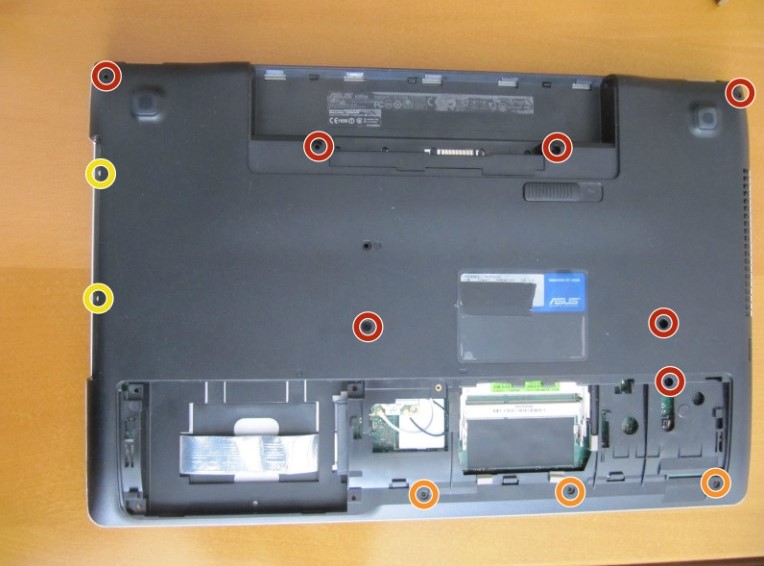

• تمام پیچ های قاب کف را باز کنید.

هشدار: سایز پیچ ها با هم متفاوت است. هنگام باز کردن آنها را جدا نگه دارید تا هنگام بستن لپ تاپ، با بستن پیچ های اشتباه، به دستگاه آسیب نرسانید.

• پیچ های زیر درایو را باز کنید.

• درب نوت بوک را باز کنید.

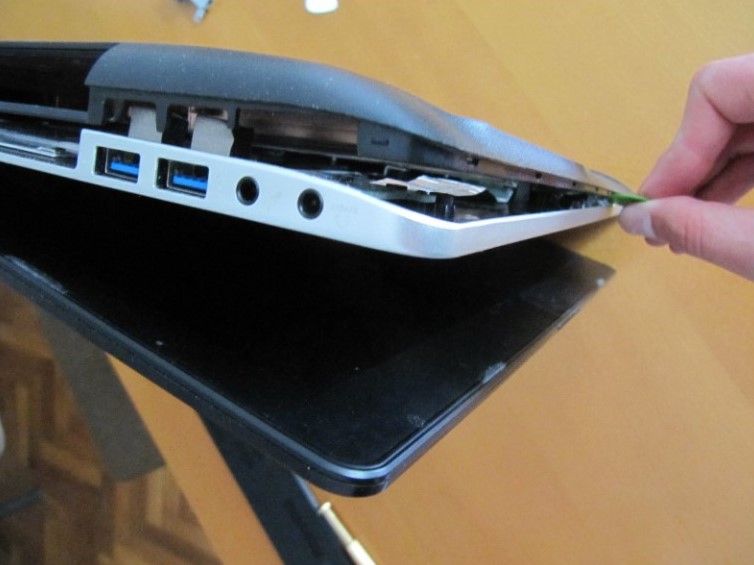

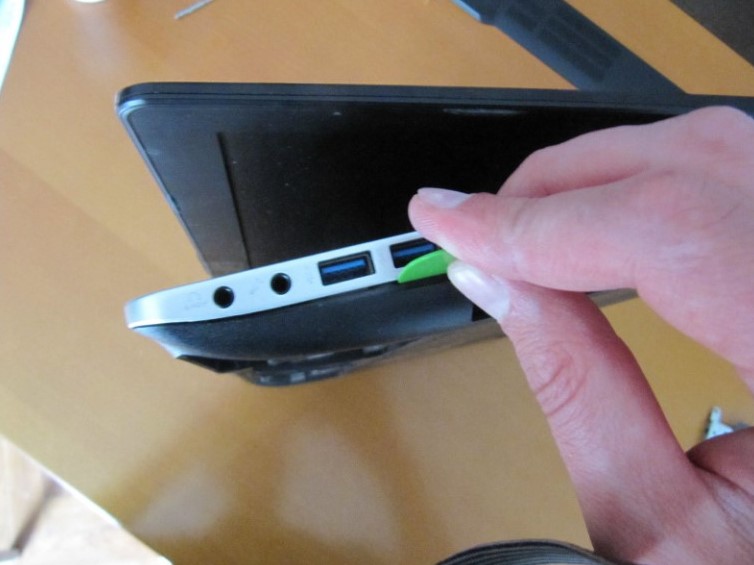

• از یک ابزار پلاستیکی برای باز کردن قاب پایین استفاده کنید.

هشدار: مادربرد هنوز با چندین کابل به قاب پایینی متصل است، بنابراین سعی نکنید آن را کاملا جدا کنید. زمانیکه قاب ها کمی از هم جدا شدند، باید ابتدا فلت ها را از مادربرد جدا کنید و سپس قاب ها را کامل جدا کنید.

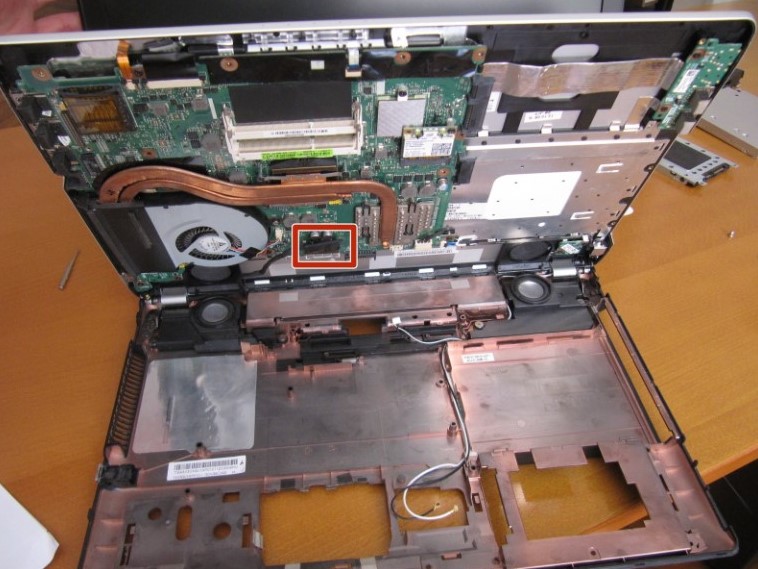

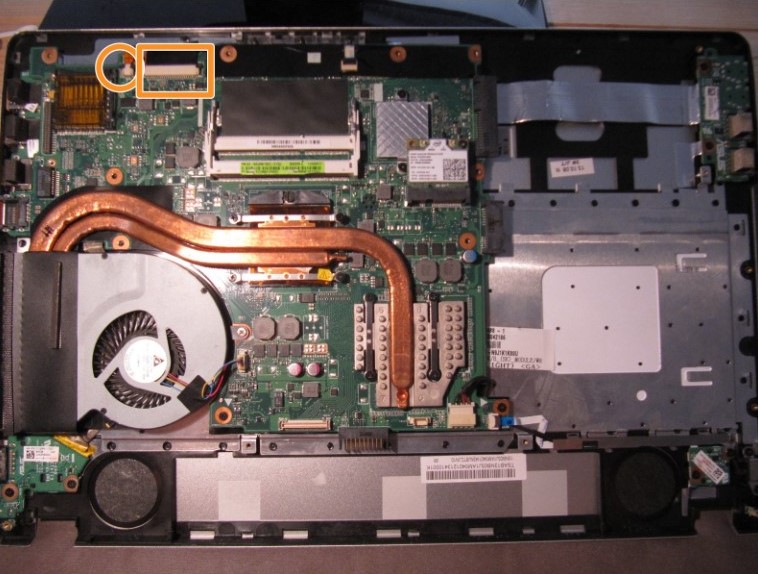

• قاب بالایی را با دست نگه دارید و از دست دیگر خود برای جدا کردن کابل تصویر استفاده کنید.
• قسمت بالایی را با مادربرد جدا کنید.

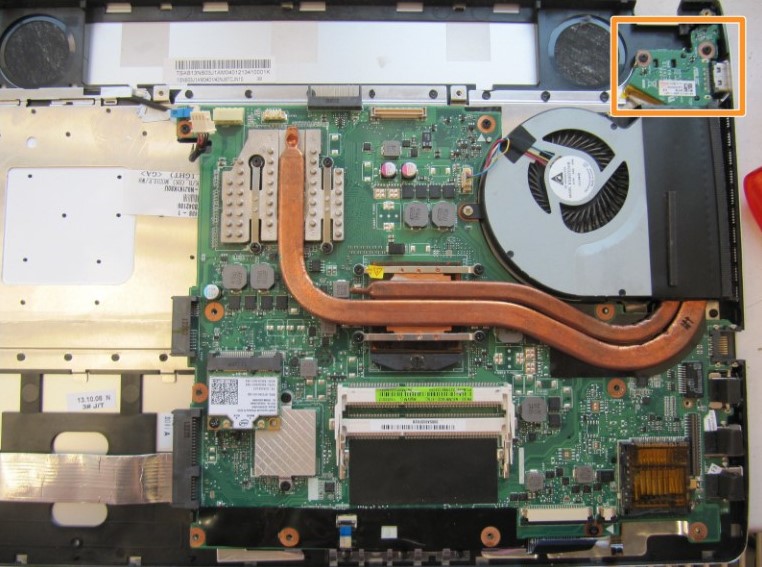

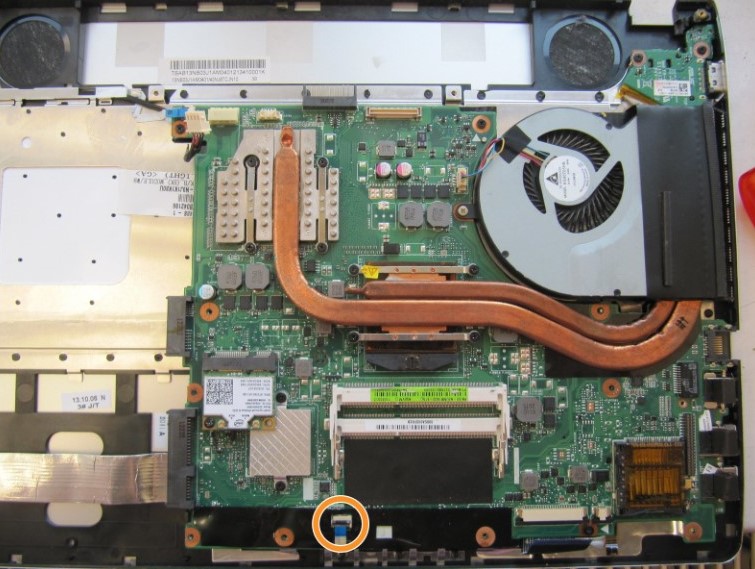

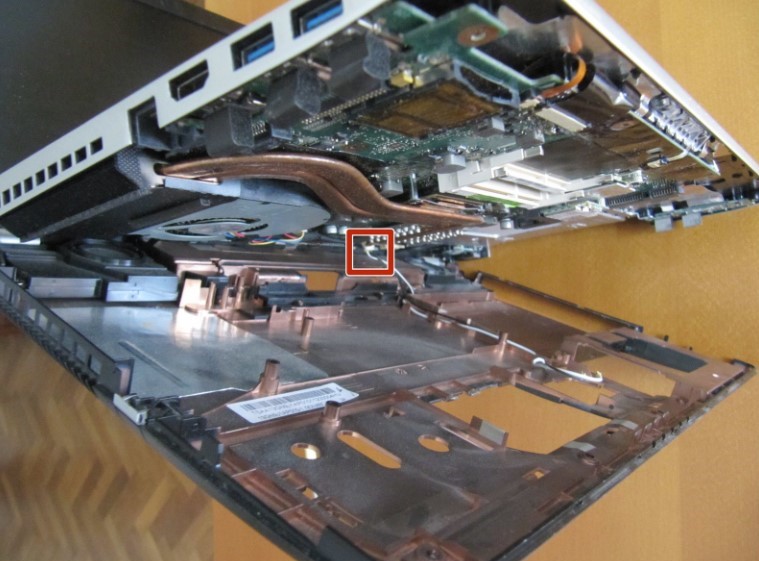

• برد VGA توسط یک کابل به سمت پایین مادربرد متصل شده است، بنابراین توصیه می شود آن را جدا کنید.

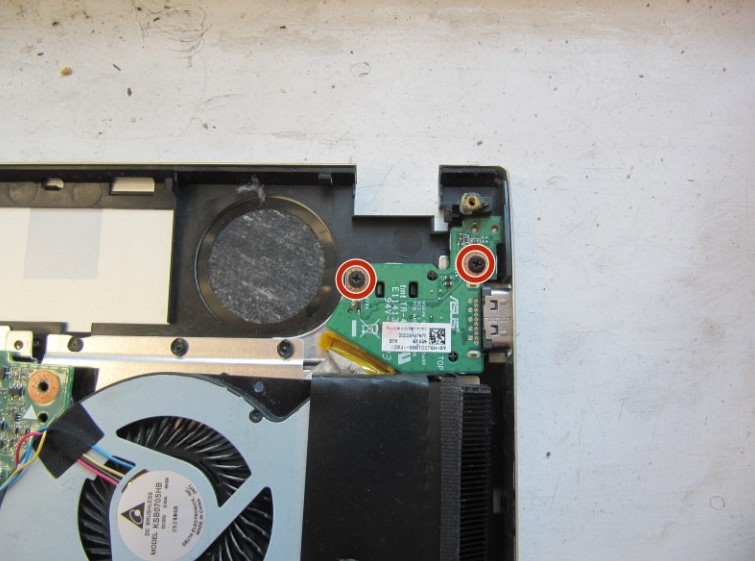

• دو پیچ نگهدارنده برد VGA را باز کنید.

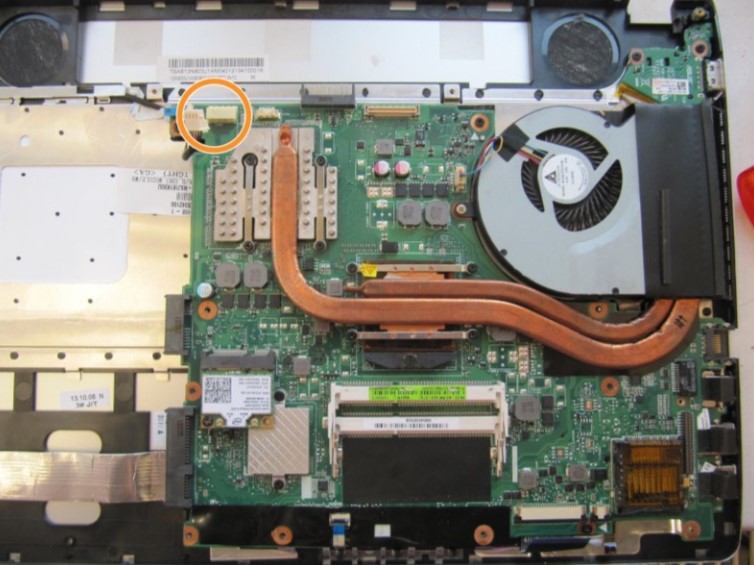

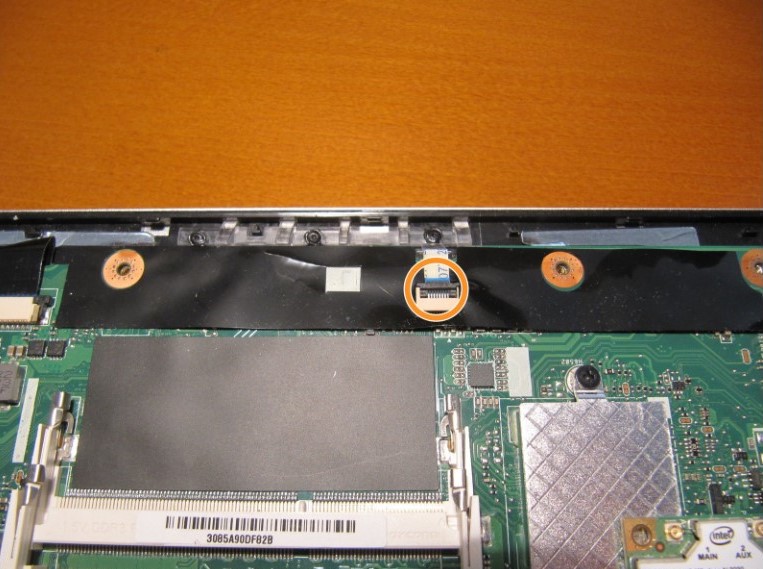

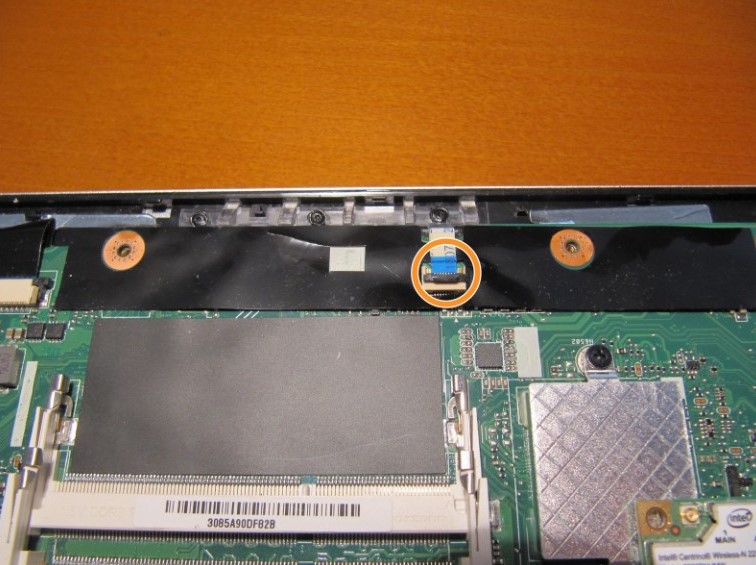

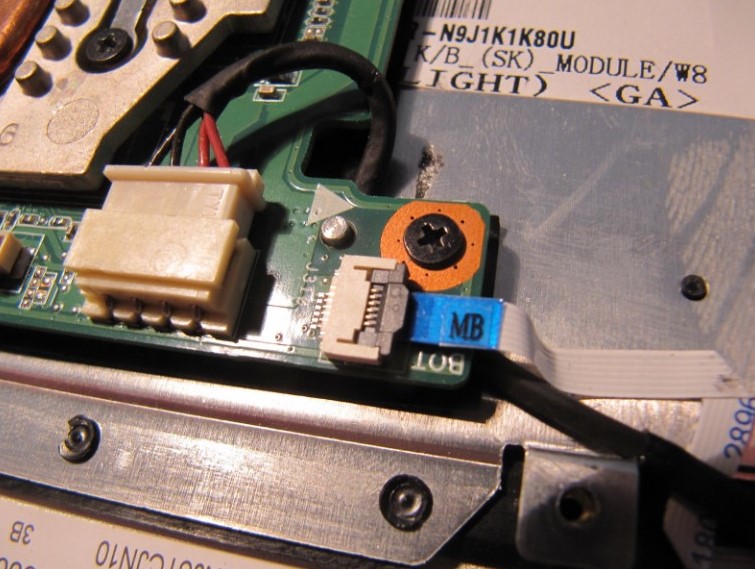

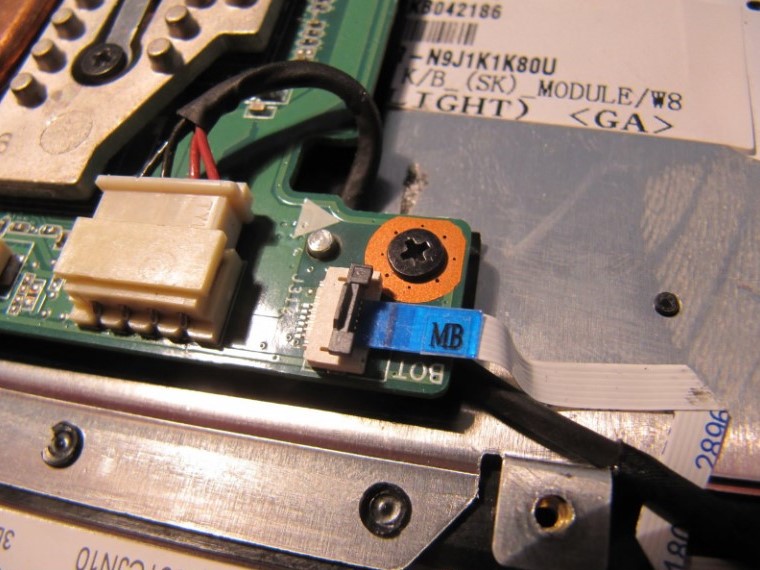

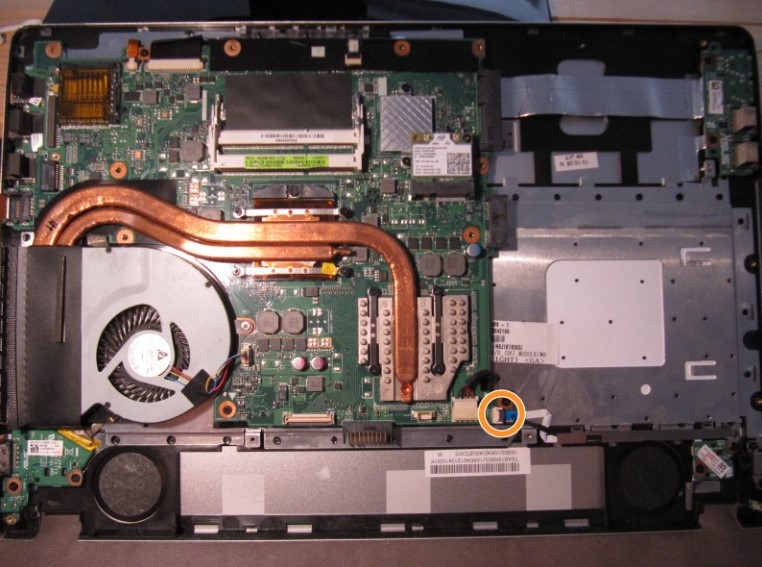

• ابتدا هولدر مشکی را بلند کرده و سپس کابل را جدا کنید.







• کابل سفید را به سادگی با بیرون کشیدن آن از کانکتور جدا کنید.

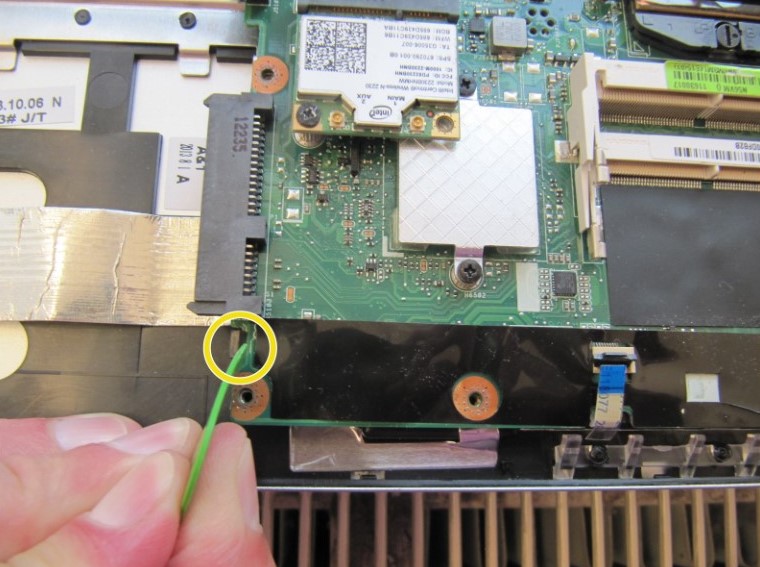

• ابتدا با بلند کردن نگهدارنده مشکی، فلت تاچ پد را به آرامی از سوکت خارج کنید.









•

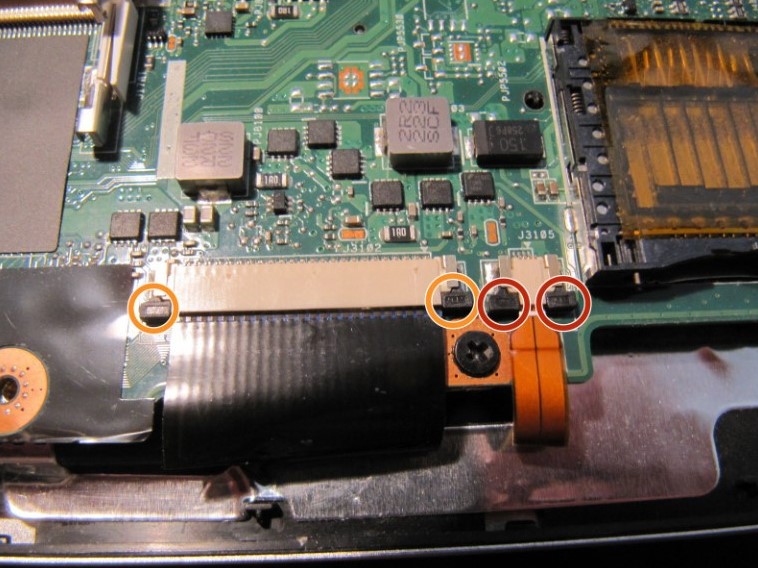

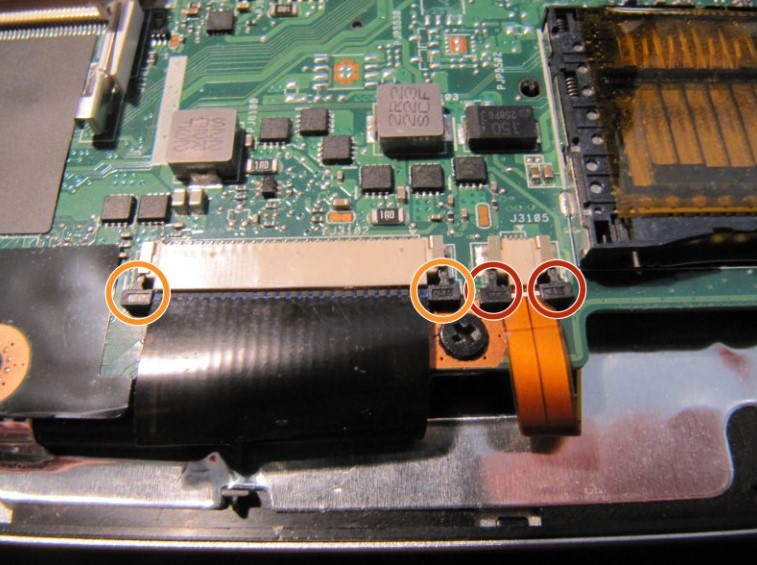

  ابتدا دو فلت صفحه کلید را با بیرون کشیدن هولدرهای مشکی جدا کنید. پس از آن کابل ها آزاد می شوند.



•

  با ابزاری مانند پیچ گوشتی دو سو، پلاستیک های سیاه رنگ در دو طرف سوکت ها را به آرامی به بالا فشار دهید تا فلت ها از سوکت خارج شوند.

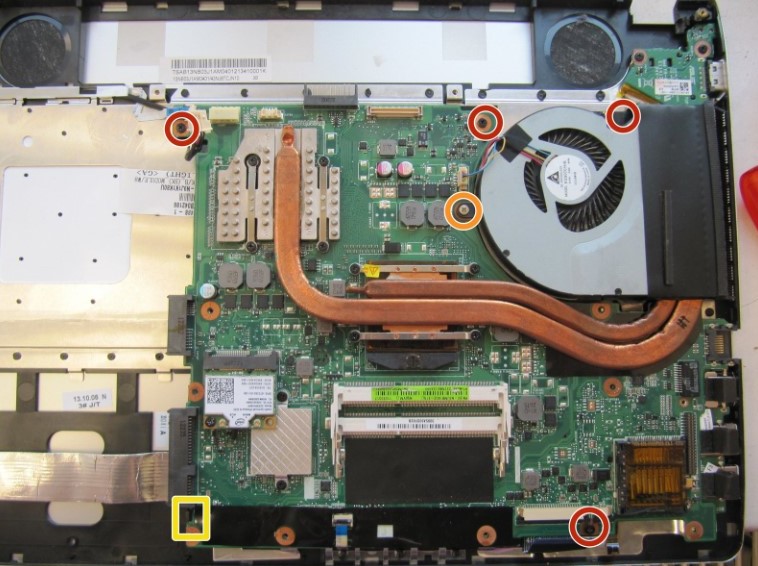

• چهار پیچ نگهدارنده مادربرد را باز کنید.
• پیچ نگهدارنده فن را بردارید.

• با ابزاری پلاستیکی مادربرد را کمی بلند کنید و جدا کنید.

• حالا میتوانید برای تعمیر یا تعویض مادربرد اقدام نمایید.
