مادربرد لپ تاپ دل اینسپایرون Dell Inspiron N5110

مادربرد دل 51101.گرافیک: Geforce2.دارای حجم گرافیک (VGA) : 1 گیگابایتتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.توجه: این مدل مادربرد مختص ل..
27,631,500 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_48-4IE01-021 GM1. سی پی یو: Intel نسل دومتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.توجه: مادربرد..
19,772,600 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_10245-1_10260-1_10269-1_48.4IE01.011_48.4IE07.011_48.4IE07.21_VGA-1GB PM_Heated SouthBridge Chip1. سی پی یو: Intel نسل دوم2. دارای حجم گرافیک(VGA): 1 گیگابایتتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را..
19,772,600 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_10245-1_10260-1_48-4IE01-011_48-4IE07-011_VGA-1GB PM_Heated Chip1. سی پی یو: Intel نسل دوم2. دارای حجم گرافیک(VGA): 1 گیگابایتتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشت..
19,772,600 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_10245-1_48-4IE01-011 VGA-1GB_Repair PM1. سی پی یو: Intel نسل دومتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید..
21,669,200 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_10245-1_48-4IE01-011_48-4IE01-031_48-4IE07-011_PM2GM1. سی پی یو: Intel نسل دومتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را..
13,232,600 ریال
Mainboard Laptop Dell Inspiron N5110 HM65_DQ15 MB_10245-2_48-4IE01-021_Repair GM1. سی پی یو: Intel نسل دومتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید..
20,284,900 ریال
Bios Laptop Dell Inspiron 15R N5110این کالا شامل فایل های زیر است:بایوس لپ تاپ دل Inspiron 15R N5110 PM 640MB HM67 216-0809000 بایوس لپ تاپ دل Inspiron 15R N5110 GEFORCE 20211110 بایوس لپ تاپ دل Inspiron 15R N5110 Intel بایوس لپ تاپ دل Inspiron 15R N5110_vga GF525_4MB بایوس لپ تاپ دل Ins..
0 ریال
مادربرد لپ تاپ دل Inspiron N5110 ATI-640_10245-1_48-4IE01-011 گرافیک دار
نا موجود
MainBoard Laptop Dell Inspiron N5110 ATI-640_10245-1_48-4IE01-011 PMتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.توجه: مادربرد "Dell Inspiron N51..
مادربرد لپ تاپ دل Inspiron N5110 ATI_48-4IE01-011 1GB گرافیک دار
نا موجود
Mainboard Laptop Dell Inspiron N5110 ATI_48-4IE01-011 1GB PM1.دارای حجم گرافیک(VGA): 1 گیگابایتتوجه: پیشنهاد اکید می شود حتما برای تعویض مادربرد برای جلوگیری از آسیب آن ، فلت تصویر را تعویض نمایید. برای توضیحات بیشتر مقاله چرا فلت تصویر سالم لپ تاپ باید تعویض شود؟ را مشاهده نمایید.توجه: ..
نمايش 1 تا 10 از 10 (1 صفحه)

دانلود بردویو دل 5110

تفاوت بردویو و شماتیک لپ تاپ ها دراین است که در نقشه ی بردویو علاوه بر مشخص شدن محل قرارگیری قطعات بصورت عدد، میتوانید شکل ظاهری قطعات را مشاهده نمایید. فرمت فایل های بردویو BRD. BV .FZ .BDV . CAD می باشد که تفاوت بین فایل ها بردویو و شماتیک مشخص می شود. یک تعمیرکار حتما هنگام تعمیر لپ تاپ به دنبال فایل بردویو آن می باشد. جهت دانلود رایگان بردیو دل 5110 کلیک نمایید.

دانلود شماتیک دل 5110

شماتیک نقشه ای از مادربرد می باشد که محل قرارگیری قطعات روی مادربرد را بصورت اعداد نشان میدهد و فرمت فایل آن بصورت pdf می باشد. جهت دانلود رایگان شماتیک دل 5110 کلیک نمایید.

پسورد باز کردن فایل : iranfso.com

مادربرد دل N5110

مادربرد DELL INSPIRON N5110 یک اجزای بسیار مهم در لپتاپ به حساب می آید و ساختار ظاهری یک مادربرد شامل مجموعه ای از قطعات الکترونیکی می باشد و اصلی ترین کار این بخش ارتباط بین قطعات می باشد.

سی پی یو مادربرد دل اینسپایرون N5110

سی پی یو مادربرد لپتاپ دل اینسپایرون N5110 از نسل دو(SANDY) تولید شده است که گرافیک آن به دو مدل GEFORCE (NVIDIA) وAMD (ATI) می باشد.

نکات تعویض مادربرد دل N5110

در صورتی که مدل PM (با گرافیک) مادربرد لپتاپ دل N5110 موجود نباشد ، شما میتوانید مدل GM (بدون گرافیک) آن را خریداری نمایید. ولی حتما این نکته را در زمان خرید لحاظ نمایید که برای جایگزین مدل PM به جای GM حتما لازم است هیت سینگ آن تعویض شود ، ولی برای جایگزین مدل GM به جای PM هیت سینگ آن لازم به تعویض نمی باشد و فقط جای خالی گرافیک آن عایق گردد.

نکته : مادربرد لپ تاپ 3550 مشابه مادربرد نوت بوک دل N5110 میباشد، تنها تفاوت این دو سری در برد سوئیچ آنهاست ، اگر سوکت برد سوئیچ در مادربرد دل N5110 را به سمت راست شیفت پیدا کند به مادربرد دل 3550 تبدیل میشود.

نکته : برای جلوگیری از ایجاد مشکل در تصویر، حتما برد نور نصب گردد.

نکته : در قاب کف دستگاه دل 5110 قسمت رم، فلزات نویز گیر وجود دارد. در صورت باز شدن دستگاه حتما فلزات از قاب جدا شوند زیرا باعث کنده شدن و اتصالی مادربرد میشود.

خرابی متداول دستگاه دل N5110

بیشترین خرابی در دستگاه دل 5110 سوختن جنوبی میباشد.

نکته خرید ال ای دی دل N5110

نکته : ال ای دی هایی که با مادربرد دل N5110 سازگار می باشد از مدل LED 15.6 40PIN ضخیم میباشد که شما می توانید قیمت خرید ال ای دی دل 5110 را مشاهده نمایید .

نحوه تعویض مادربرد لپتاپ دل 5110

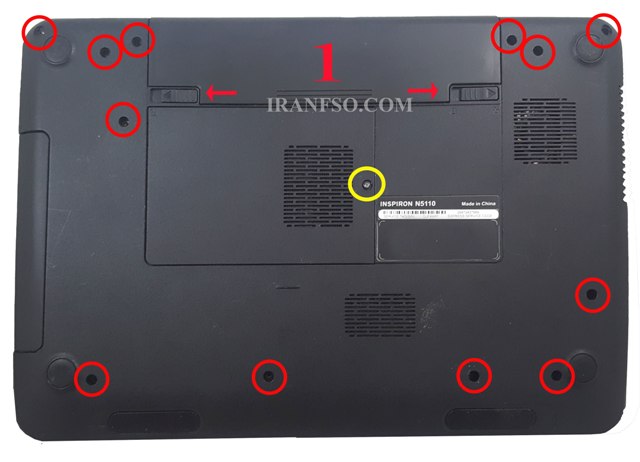

برای تعویض مادربرد لپ تاپ دل 5110 ابتدا از خاموش بودن آن اطمینان حاصل نمایید و باطری را از دستگاه خارج کنید سپس طبق تصویر تمام پیچ های درب کف را باز نمایید.

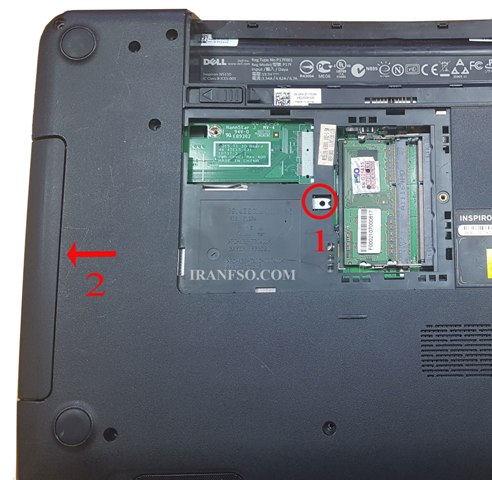

و در قدم بعدی داخل درب رم را باز نمایید و درایو را خارج نمایید.

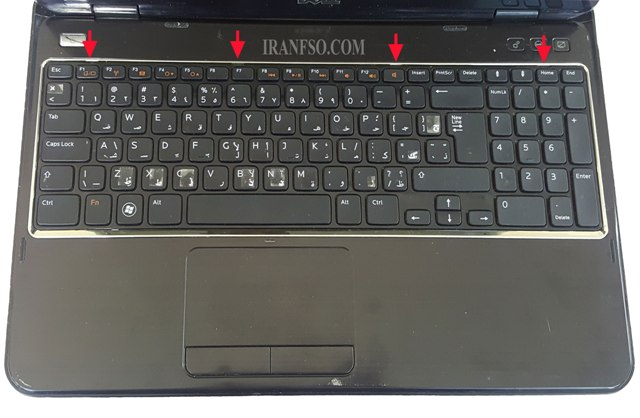

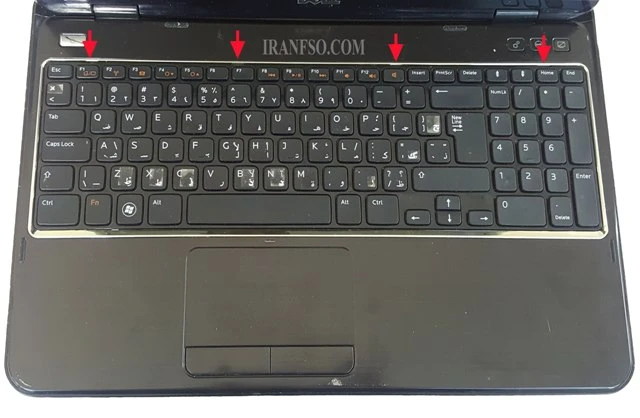

در قدم بعدی خارهای بالای کیبرد آزاد شود و کیبرد را از قاب جدا نمایید .

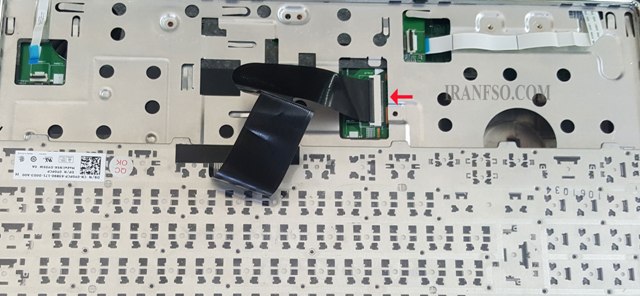

قفل سوکت کیبرد را به سمت عقب بکشید و بعد از آن ضامن فلت کیبرد را به سمت بالا آزاد نمایید و در مرحله ی بعدی آن را جدا نمایید.

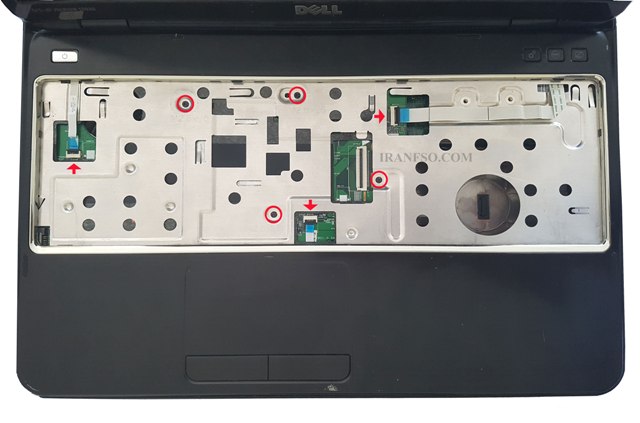

در قدم بعدی 4 عدد پیچ زیر کیبرد را باز نمایید و قاب C را جدا نمایید.

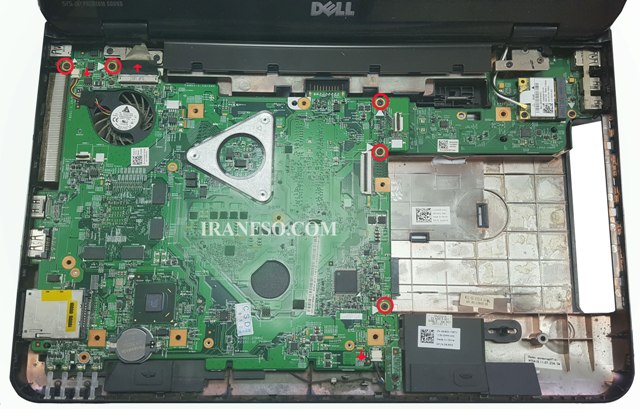

و در قدم بعدی فلت و تمام پیچ های باقی مانده بر روی مادربرد را باز نموده و مادربرد را آزاد نمایید.

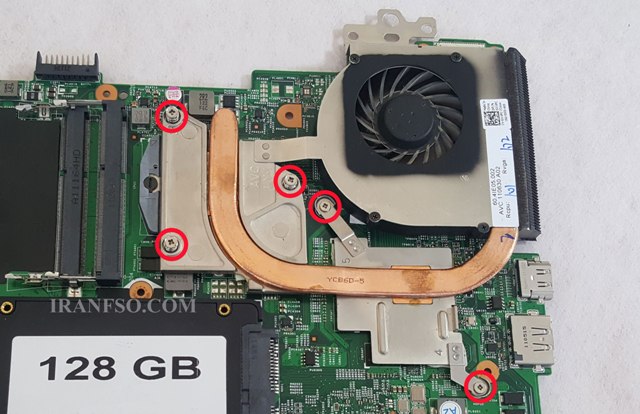

حال هیت سینک، هارد و CPU مادربرد را جدا نموده و مادربرد جدید را جایگزین نمایید.

سوالات متداول

در صورت کامل بودن ماسفت های کنار CPU، مادربرد i7 ساپورت میباشد.

ابتدا آداپتور دستگاه چک شود که حتما اورجینال باشد و در قسمت بایوس دستگاه آداپتور شناسایی شود. در صورت حل نشدن مشکل، برد پاور دستگاه چک شود.

5 بوق مربوط به باطری بایوس میاشد. باطری بایوس باید 3.3 ولت باشد و ساعت، تاریخ دستگاه به درستی تنظیم شود.

معمولا اگر USB2 ها و USB3 ها برق داشته باشند اما دیتا نداشته باشند مشکل از جنوبی میباشد اما در صورتیکه USB2 ها برق و دیتا داشته باشند و فقط USB3 ها دیتا نداشته باشند مشکل از درایور میباشد که برای ویندوز 7 حتما باید درایور مخصوص USB3 نصب شود و در ویندوزهای 8 و 10 و 11 نیاز به درایور نیست.

2بوق : مشکل رم 3 بوق : بردهای جانبی و یا CPU 4 بوق : مشکل رم 5 بوق : بایوس و یا باطری بایوس 7 بوق : CPU 8 بوق : فلت - ال ای دی - KB

ایراد از برد نور میباشد. از قرار گرفتن برد نور مطمئن شوید و در صورت خرابی، برد نور تعویض شود.

خیر. این دو مدل دستگاه از نظر ظاهری کمی شبیه هم هستند اما هیچ کدام از قطعات آنها مشابه یکدیگر نیستند.

بله. پارت برد USB3 در دستگاه دل 5110 مهم است و باید مطابق برد USB3 خود دستگاه باشد. بردهای جانبی دستگاه N5110 با دستگاه M5110 تطابق ندارند و قابل جایگزین نیستند.
